Dobry przyrząd do toczenia kuli na tokarce pozwala uzyskać powtarzalną powierzchnię sferyczną bez mozolnego prowadzenia noża „na oko”. Pokażę, jak działa przystawka kulowa, czym różni się od toczenia kształtu na tokarce CNC, jak ją dobrać oraz jakie błędy najczęściej psują wymiar i jakość powierzchni.
Najważniejsze decyzje zależą od średnicy kuli i rodzaju tokarki
- Przystawka kulowa prowadzi nóż po łuku wokół osi obrotu, dzięki czemu łatwiej zachować promień.
- Tokarka CNC zwykle nie potrzebuje osobnego przyrządu, ponieważ kształt powstaje z programu lub ścieżki CAM.
- Promień obrotu narzędzia musi odpowiadać promieniowi wykonywanej powierzchni.
- Przy wyborze liczą się mocowanie, zakres średnic, wysokość osi i sztywność konstrukcji.
- Dla dokładności ważniejsze od samej przystawki są ustawienie, ostry nóż i stabilne zamocowanie detalu.
Jak działa przyrząd do toczenia powierzchni kulistych

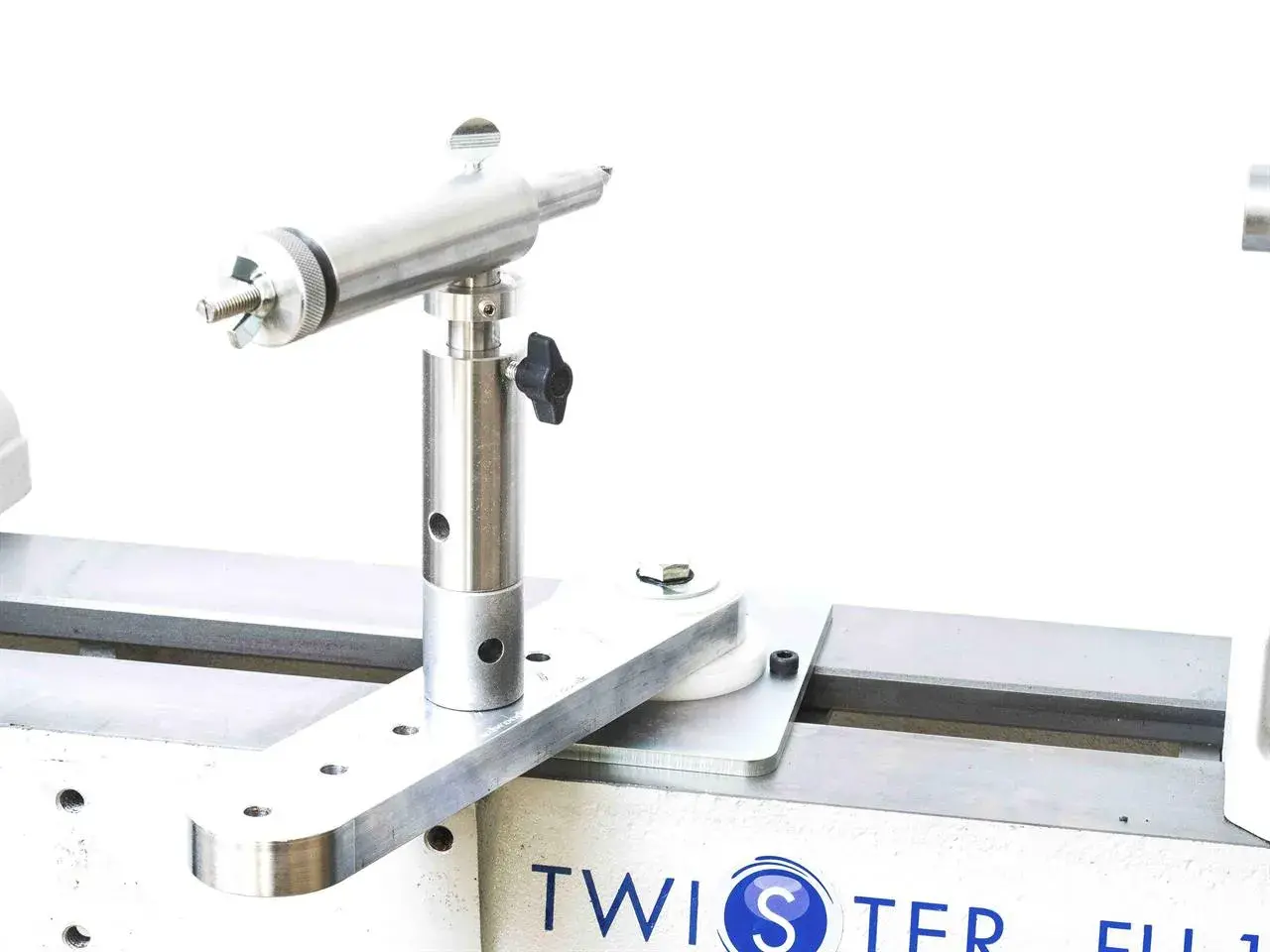

Klasyczna przystawka kulowa jest mocowana do suportu poprzecznego albo bezpośrednio do łoża tokarki. Nóż obraca się wokół punktu znajdującego się w osi przyszłej kuli, a jego ostrze zatacza łuk o określonym promieniu. Właśnie ta geometria sprawia, że narzędzie tworzy regularną powierzchnię sferyczną, zamiast przypadkowego zaokrąglenia.
Najważniejsza zależność jest prosta. Odległość między osią obrotu przystawki a krawędzią skrawającą powinna odpowiadać promieniowi obrabianej kuli lub promieniowi wymaganego łuku. Dla kuli o średnicy 40 mm ustawiamy więc promień około 20 mm, uwzględniając rzeczywistą geometrię noża i punkt, w którym znajduje się ostrze.
W praktyce spotyka się konstrukcje z jednym nożem, podwójnym imakiem oraz wymiennymi płytkami skrawającymi. Niektóre mają podziałkę promienia, inne wymagają ustawienia przy pomocy suwmiarki, wzorca albo czujnika zegarowego. Podziałka przyspiesza pracę, ale sama nie zagwarantuje dokładności, jeśli oś obrotu nie jest ustawiona na właściwej wysokości.
Co można wykonać taką przystawką
- wypukłe główki i zakończenia wałków,
- kuliste trzpienie, pokrętła i elementy dekoracyjne,
- promienie zewnętrzne i wewnętrzne,
- przejścia między średnicami,
- części zbliżone do pełnej kuli.
Trzeba rozróżnić kuliste zakończenie wałka od całkowicie odciętej kuli. Pierwszy element wykonuje się stosunkowo łatwo, ponieważ materiał pozostaje połączony z półfabrykatem. Pełna kula wymaga dodatkowego planu mocowania, przełożenia detalu albo obróbki drugiej połowy, dlatego sam przyrząd nie rozwiązuje wszystkich problemów technologicznych.
Rodzaje rozwiązań i ich praktyczne różnice
Nie każda przystawka opisana jako kulowa będzie odpowiednia do każdej tokarki. Przed zakupem sprawdzam przede wszystkim sposób mocowania, zakres pracy i to, czy konstrukcja jest przeznaczona do metalu, drewna czy lekkich prac modelarskich. Wygląd urządzenia bywa podobny, ale sztywność i geometria mocowania decydują o efekcie.
| Rozwiązanie | Najlepsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Przystawka obrotowa do suportu | Metalowe tokarki konwencjonalne | Powtarzalny promień, dobra kontrola ruchu | Wymaga dokładnego ustawienia osi i wysokości noża |
| Prosty przyrząd własnej konstrukcji | Warsztat, prototypy, małe serie | Niski koszt i możliwość dopasowania do konkretnej tokarki | Ryzyko luzów, trudniejsza regulacja i mniejsza sztywność |
| Nóż kształtowy | Małe promienie i krótkie powierzchnie | Szybka praca na prostym detalu | Duże siły skrawania, gorsze odprowadzanie wióra |
| Program CNC lub CAM | Serie i skomplikowane profile | Powtarzalność, łatwa zmiana wymiaru | Potrzebna poprawna geometria, symulacja i znajomość sterowania |
Nóż kształtowy ma sens głównie wtedy, gdy powierzchnia jest mała, a detal nie wymaga dużej dokładności. Przy większej kuli rośnie szerokość jednoczesnego kontaktu ostrza z materiałem, co może powodować drgania, wyrywanie materiału i przeciążenie wrzeciona.
Własnoręcznie wykonana przystawka może działać bardzo dobrze, ale nie warto oszczędzać na prowadzeniu. Luz na osi obrotu, cienka płytka mocująca lub miękka śruba regulacyjna szybko pojawią się na powierzchni detalu w postaci fal i nierównego promienia. W mojej ocenie prosty, gruby korpus z krótkim wysięgiem jest lepszy niż rozbudowana konstrukcja z wieloma regulacjami.
Jak dobrać przystawkę do tokarki i obrabianego materiału
Dobór zaczynam od tokarki, a nie od samego przyrządu. Trzeba zmierzyć szerokość i kształt rowków w suporcie, dostępny skok poprzeczny, wysokość osi wrzeciona oraz miejsce potrzebne na obrót ramienia. Przystawka może mieć odpowiedni zakres promienia, ale nie zmieścić się nad suportem albo kolidować z uchwytem tokarskim.
Przeczytaj również: Jaka ostrzałka do wierteł sprawdzi się w Twoim warsztacie?
Najważniejsze kryteria zakupu
- Zakres promienia powinien obejmować planowane średnice z zapasem regulacji.
- Typ mocowania musi pasować do rowków teowych, imaka lub prowadnic konkretnej tokarki.
- Wysokość osi obrotu powinna pozwalać ustawić ostrze dokładnie na osi wrzeciona.
- Sztywność ramienia ma większe znaczenie niż sama obecność podziałki.
- Rodzaj noża powinien odpowiadać materiałowi i wymaganej jakości powierzchni.
- Możliwość toczenia wklęsłego jest potrzebna przy gniazdach, czaszach i wewnętrznych promieniach.
Do aluminium i tworzyw dobrze sprawdza się ostry nóż z dodatnim kątem natarcia. Przy stali konstrukcyjnej można użyć noża z płytką węglikową, ale przy małych średnicach nie zawsze będzie to najlepszy wybór. Za duża płytka lub tępa krawędź zwiększa siłę skrawania, a wtedy nawet solidna przystawka zaczyna przenosić drgania.
Zakres średnic podawany przez producenta traktuję jako granicę konstrukcyjną, a nie obietnicę idealnej powierzchni. Przy dużej kuli rośnie moment działający na ramię, dlatego maksymalny zakres roboczy powinien być mniejszy od skrajnej wartości katalogowej, szczególnie na lekkiej tokarce hobbystycznej.
Jeżeli urządzenie ma kosztować kilkaset lub kilka tysięcy złotych, warto porównać nie tylko cenę, lecz także możliwość dokupienia noży, płyt, tulei i elementów mocujących. Tani przyrząd bez dostępnych części zamiennych może po kilku miesiącach okazać się mniej praktyczny niż droższy model o prostszej budowie.
Ustawienie i przebieg toczenia krok po kroku
Najwięcej problemów powstaje przed uruchomieniem wrzeciona. Powierzchnię czołową i półfabrykat trzeba przygotować tak, aby nóż nie musiał usuwać ogromnej ilości materiału w jednym przejściu. Zgrubne nadanie kształtu, na przykład pozostawienie kilku milimetrów naddatku, wyraźnie odciąża przystawkę.
- Unieruchom przystawkę na suporcie i sprawdź, czy nie ma luzu bocznego.
- Ustaw oś obrotu urządzenia na wysokości osi wrzeciona.
- Dobierz promień na podstawie rysunku, wzorca lub pomiaru ustawczego.
- Ustaw nóż możliwie krótko i sprawdź jego kierunek pracy.
- Wykonaj próbne przejście na materiale odpadowym.
- Usuń większość naddatku małymi, kontrolowanymi przejściami.
- Zostaw niewielką warstwę na przejście wykańczające.
- Zmierz średnicę i sprawdź kształt przed odcięciem detalu.
Ustawienie promienia warto kontrolować w dwóch miejscach, na przykład po lewej i prawej stronie osi. Jeśli jeden koniec kuli jest wyższy albo bardziej spłaszczony, problemem zwykle nie jest sam nóż, lecz przesunięta oś obrotu lub nierówne mocowanie.
Prędkość obrotową można oszacować ze wzoru n = 1000 × vc / π × D, gdzie „vc” oznacza prędkość skrawania, a „D” średnicę w milimetrach. Dla średnicy 40 mm i przykładowej prędkości skrawania 100 m/min wynik wynosi około 800 obr./min. To punkt wyjścia, nie uniwersalna nastawa, ponieważ znaczenie mają materiał, nóż, sztywność tokarki i sposób zamocowania.
Przy wykańczaniu lepiej zmniejszyć głębokość skrawania i zadbać o płynny ruch. Zbyt agresywne przejście często zostawia schodki, szczególnie gdy ramię przyrządu ma choćby niewielki luz. Po toczeniu można zastosować delikatne wygładzenie, ale papier ścierny nie naprawi błędnego promienia ani złej geometrii.
Najczęstsze błędy, które psują kulisty kształt
Pierwszym błędem jest ustawienie ostrza „mniej więcej” na wysokości osi. Przy zwykłym toczeniu niewielka różnica może być tolerowana, jednak przy ruchu po łuku zmienia się wtedy rzeczywisty promień i punkt styku. Rezultatem bywa kula, która wygląda poprawnie, ale ma wyraźny błąd przy pomiarze.
Drugim problemem jest zbyt długi wysięg. Im dalej nóż znajduje się od korpusu, tym większe ugięcie i większa podatność na drgania. Ja preferuję najkrótsze możliwe mocowanie, nawet jeśli wymaga ono częstszego przestawiania narzędzia.
- Praca bez sprawdzenia luzu na osi obrotu.
- Ustawianie promienia od korpusu zamiast od rzeczywistej krawędzi skrawającej.
- Próba usunięcia całego naddatku jednym przejściem.
- Stosowanie zbyt dużej płytki przy małej tokarce.
- Pomiar tylko w jednym miejscu.
- Odcięcie detalu przed sprawdzeniem obu stron powierzchni.
- Brak osłony uchwytu i pozostawienie klucza w uchwycie.
Trzeba też uważać na pełne kule. Po odcięciu element może stracić stabilne podparcie i zostać pochwycony przez obracający się uchwyt. Bezpieczniejsza jest obróbka z pozostawionym trzpieniem technologicznym, a dopiero później drugie mocowanie w szczękach miękkich, tulei albo specjalnym uchwycie.
Przy drewnie dochodzi jeszcze ryzyko wyrwania włókien, szczególnie w pobliżu końców kuli. Przy metalu z kolei ostre krawędzie i długie wióry wymagają osłony, okularów oraz odpowiedniego sposobu usuwania wiórów. Nie wolno robić tego dłonią, nawet gdy tokarka pracuje na niskich obrotach.
Czy na tokarce CNC potrzebny jest osobny przyrząd
W centrum tokarskim CNC powierzchnię kulistą najczęściej wykonuje się bez mechanicznej przystawki. Kontur definiuje się w programie za pomocą punktów, łuków lub cyklu obróbkowego, a system sterowania prowadzi osie X i Z po wymaganym profilu. Przy produkcji seryjnej jest to zwykle wygodniejsze, bo zmianę średnicy można wprowadzić w dokumentacji lub programie.
Dla kuli o promieniu R punkty profilu wynikają z zależności geometrycznej x² + z² = R², przy czym sposób zapisu zależy od punktu zerowego i sterowania. W praktyce programista korzysta z interpolacji kołowej G02 lub G03, cykli toczenia albo programu CAM. Zawsze trzeba sprawdzić, czy sterowanie interpretuje łuk zgodnie z założoną płaszczyzną i kierunkiem.
Przed uruchomieniem programu wykonuję symulację, sprawdzam kolizję oprawki i pozostawiam naddatek na przejście wykańczające. Dla małych serii manualna przystawka może być szybsza niż przygotowanie programu. Dla kilkudziesięciu identycznych elementów CNC wygrywa powtarzalnością i krótszym czasem operatora.
| Kryterium | Przystawka manualna | Tokarka CNC |
|---|---|---|
| Przygotowanie | Szybkie przy pojedynczym detalu | Dłuższe, szczególnie przy pierwszym programie |
| Powtarzalność serii | Dobra po poprawnym ustawieniu | Bardzo dobra po zweryfikowaniu programu |
| Zmiana średnicy | Regulacja mechaniczna | Zmiana geometrii lub parametrów programu |
| Największe ryzyko | Luz, błąd ustawienia, drgania | Kolizja, zły punkt zerowy, błędny łuk |
Jak wybrać rozwiązanie do własnego warsztatu
Do okazjonalnego wykonania kilku kulistych zakończeń wystarczy prosta, sztywna przystawka z regulacją promienia i wymiennym nożem. Jeżeli obrabiasz stal, planujesz większe średnice albo zależy Ci na powtarzalności, szukaj konstrukcji z krótkim ramieniem, solidnym mocowaniem i możliwością toczenia wklęsłego.
Do pełnych kul sprawdź nie tylko zakres średnic, ale również sposób drugiego zamocowania. To właśnie ten etap najczęściej ogranicza dokładność, a nie samo prowadzenie noża. W przypadku tokarki CNC osobna przystawka ma sens głównie wtedy, gdy chcesz uprościć pracę jednostkową albo maszyna nie pozwala wygodnie zaprogramować wymaganego profilu.
Najrozsądniejszy test przed zakupem jest prosty. Wykonaj próbny wałek, ustaw mały promień i sprawdź, czy przyrząd porusza się płynnie bez zacięć. Jeśli już na tym etapie pojawiają się luzy lub drgania, większa kula tylko je uwidoczni.
Mała próba przed dużą kulą oszczędza najwięcej pracy
Przed obróbką właściwego detalu wykonaj próbę na materiale o podobnej twardości i zbliżonej średnicy. Sprawdź promień w kilku przekrojach, obejrzyj powierzchnię przy bocznym świetle i dopiero wtedy koryguj ustawienie. Taki test zajmuje kilka minut, a może uchronić przed utratą drogiego półfabrykatu.
Jeżeli potrzebujesz jednego kulistego zakończenia, wybierz prostą i sztywną przystawkę. Przy serii lub skomplikowanym profilu lepiej wykorzystać możliwości CNC i przygotować zweryfikowaną ścieżkę narzędzia. O dokładności zawsze decyduje cały układ, czyli geometria, mocowanie, nóż, parametry i kontrola pomiarowa, a nie sama nazwa urządzenia.
