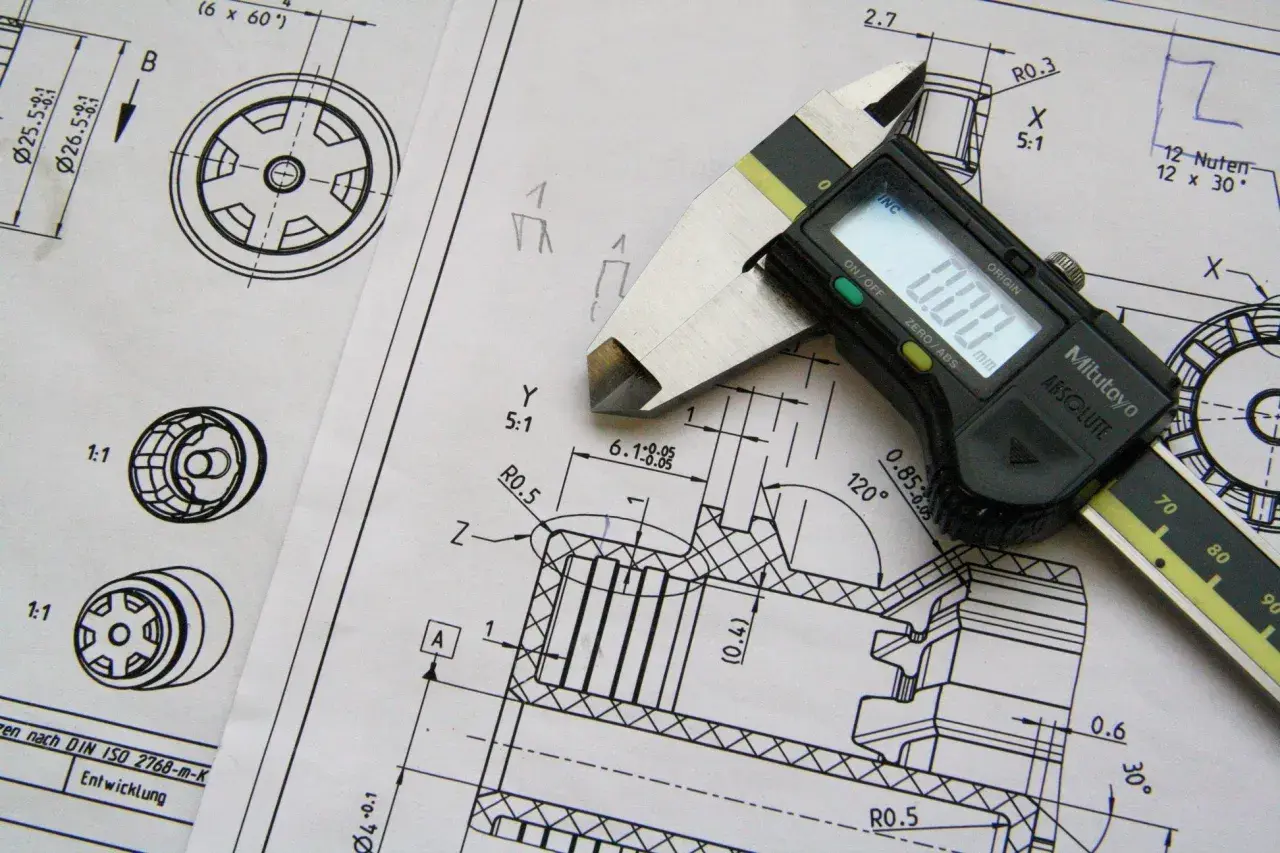

Gdy detal ma trafić na tokarkę, frezarkę albo centrum CNC, sama bryła w programie CAD nie wystarczy. Rysunek techniczny przekazuje wymiary, tolerancje, materiał, chropowatość i sposób wykonania, dlatego pokazuję, jak czytać go bez zgadywania oraz jak przełożyć dokumentację na poprawny proces obróbki.
Poprawna interpretacja dokumentacji ogranicza błędy podczas obróbki
- Tabliczka rysunkowa zawiera informacje o skali, materiale, jednostkach i numerze części.
- Widoki i przekroje pokazują kształt elementu, także jego niewidoczne wnętrze.
- Tolerancje określają, jak bardzo rzeczywisty wymiar może różnić się od nominalnego.
- Bazy obróbkowe pomagają ustalić sposób zamocowania i kolejność operacji CNC.
- Najczęstszy błąd polega na odczytaniu wymiaru bez sprawdzenia jednostek, tolerancji i oznaczeń dodatkowych.
Co naprawdę przekazuje dokumentacja wykonawcza
Dokumentacja wykonawcza opisuje detal tak, aby można było go wykonać i skontrolować bez kontaktu z konstruktorem przy każdej wątpliwości. Obejmuje nie tylko geometrię, ale również wymagania jakościowe, sposób wykończenia powierzchni i informacje potrzebne do odbioru części.
Najpierw sprawdzam tabliczkę rysunkową. Szukam tam numeru części, nazwy, materiału, skali, jednostki, masy, oznaczenia rewizji oraz informacji o osobie, która dokument zatwierdziła. Numer rewizji ma duże znaczenie, ponieważ starsza wersja może zawierać inne wymiary albo tolerancje.
W praktyce spotkasz kilka podstawowych rodzajów dokumentacji:
| Rodzaj | Do czego służy | Co trzeba z niego odczytać |
|---|---|---|
| Rysunek wykonawczy | Opisuje pojedynczą część przeznaczoną do wykonania | Wymiary, tolerancje, materiał, chropowatość i obróbkę |
| Rysunek złożeniowy | Pokazuje wzajemne położenie elementów zespołu | Numery pozycji, sposób montażu i zależności między częściami |
| Schemat | Przedstawia zasadę działania układu | Połączenia, kierunki przepływu i funkcje podzespołów |
| Dokumentacja CAD 2D | Przenosi projekt do formatu cyfrowego | Geometrię, warstwy, adnotacje i format wymiany danych |
Model 3D jest świetnym uzupełnieniem, ale nie zawsze zastępuje dokumentację 2D. To właśnie na płaskim arkuszu konstruktor zwykle umieszcza tolerancje geometryczne, bazy i wymagania powierzchniowe. Przy produkcji seryjnej traktuję więc model jako źródło kształtu, a rysunek jako zbiór wymagań wykonawczych.
Widoki i przekroje pokazują więcej niż pojedynczy rzut
Jeden widok często nie wystarcza, aby jednoznacznie opisać detal. Zestaw rzutów prostokątnych pozwala odtworzyć szerokość, wysokość i głębokość elementu, a ich układ wynika z przyjętej metody rzutowania. Zawsze sprawdzam, czy dokumentacja nie zawiera symbolu metody europejskiej lub amerykańskiej, bo położenie widoków może zależeć od przyjętego systemu.
Jak rozpoznawać najważniejsze linie
Linia ciągła gruba oznacza zwykle widoczne krawędzie i zarysy. Linia kreskowa cienka pokazuje krawędzie niewidoczne, a linia punktowo-kreskowa wskazuje osie, środki otworów lub symetrię. Z kolei cienka linia ciągła często pełni funkcję pomocniczą przy wymiarowaniu.
Nie każda kreska jest krawędzią elementu. Oś otworu nie wyznacza jego średnicy, a linia wymiarowa nie należy do geometrii części. Ten prosty podział chroni przed błędem, w którym operator interpretuje linię pomocniczą jako rzeczywisty stopień lub rowek.
Przekrój odsłania wnętrze detalu
Przekrój stosuje się wtedy, gdy ukryte otwory, kanały albo gniazda byłyby nieczytelne na zwykłym widoku. Powierzchnie przecięte płaszczyzną są zaznaczone kreskowaniem, a kierunek patrzenia wskazują strzałki oraz oznaczenia literowe, na przykład A-A.
Warto zwrócić uwagę na elementy, których nie kreskuje się w typowy sposób w przekrojach złożeniowych. Dotyczy to między innymi wałków, śrub, nakrętek i niektórych żeber, gdy płaszczyzna cięcia przebiega wzdłuż ich osi. Przekrój nie zawsze oznacza, że każdy widoczny fragment został przecięty.
Skala nie zmienia wymiaru
Jeżeli przy widoku widnieje skala 2:1, detal został powiększony tylko dla lepszej czytelności. Wymiar zawsze odczytuję z wartości zapisanej przy linii wymiarowej, a nie z pomiaru linijką na wydruku. Przy dokumentacji cyfrowej dodatkowym problemem bywa nieprawidłowe skalowanie pliku PDF, dlatego nie mierzę geometrii z ekranu ani wydruku.
Wymiary, tolerancje i chropowatość decydują o jakości części
Wymiar nominalny jest wartością zapisaną na rysunku, ale nie zawsze oznacza wymiar, który trzeba uzyskać z dokładnością do ostatniego mikrometra. O tym, jaki zakres jest akceptowalny, decyduje tolerancja. Dla wymiaru 25 +0,02/-0,00 mm poprawny detal może mieć od 25,00 do 25,02 mm.
Jeżeli przy wymiarze widnieje zapis ±0,05 mm, zakres wynosi 24,95-25,05 mm dla wartości nominalnej 25 mm. Gdy tolerancja nie jest podana przy konkretnym wymiarze, trzeba sprawdzić tolerancję ogólną w tabliczce lub uwagach. Brak tolerancji przy liczbie nie oznacza pełnej dowolności.
Najczęściej spotykane oznaczenia wymiarów
| Oznaczenie | Znaczenie | Przykład interpretacji |
|---|---|---|
| Ø20 | Średnica | Otwór lub wałek ma średnicę nominalną 20 mm |
| R5 | Promień | Zaokrąglenie lub łuk ma promień 5 mm |
| 2 × 45° | Faza | Ścięcie ma szerokość 2 mm pod kątem 45 stopni |
| 4 × Ø8 | Cztery jednakowe otwory | Każdy z czterech otworów ma średnicę 8 mm |
| 12 głęb. | Głębokość cechy | Otwór lub kieszeń sięga na 12 mm |
Pasowania i tolerancje geometryczne
Oznaczenie takie jak H7 lub g6 dotyczy pasowania i określa położenie pola tolerancji względem wymiaru nominalnego. Wielka litera odnosi się zwykle do otworu, mała do wałka. Sam symbol nie mówi jednak wszystkiego bez znajomości nominalnej średnicy, dlatego H7 nie należy traktować jako jednej stałej tolerancji.
Tolerancje geometryczne opisują między innymi prostoliniowość, płaskość, okrągłość, równoległość, prostopadłość i bicie. Są umieszczane w prostokątnych ramkach, często z odwołaniem do baz oznaczonych literami. Dla przykładu symbol prostopadłości względem bazy A oznacza, że powierzchnia lub oś musi zachować określoną relację przestrzenną względem tej bazy.
Chropowatość powierzchni
Parametr Ra informuje o chropowatości powierzchni mierzonej w mikrometrach. Zapis Ra 3,2 µm jest znacznie bardziej wymagający niż Ra 12,5 µm i może wymagać dokładniejszego przejścia wykańczającego, odpowiedniego narzędzia oraz stabilnego mocowania.
Nie każdą powierzchnię trzeba wykonywać z taką samą dokładnością. Wysokie wymagania mają sens przy powierzchniach uszczelniających, prowadnicach i miejscach współpracujących z łożyskami. Zbyt drobna chropowatość na całym detalu podnosi koszt, ale nie zawsze poprawia działanie części.
W nowych projektach trzeba też sprawdzić, jak zapisano tolerancje ogólne. Dawne odwołania do ISO 2768 nadal pojawiają się w dokumentacji, jednak przy aktualizowanych projektach można spotkać nowsze odniesienia, między innymi do ISO 22081 w zakresie ogólnych wymagań geometrycznych. Nie zmieniam takiego zapisu samodzielnie, tylko potwierdzam jego znaczenie z działem konstrukcyjnym.
Jak przełożyć dokumentację na proces CNC
Przygotowanie obróbki zaczynam od przeczytania całego rysunku, a nie od wyszukania największego wymiaru. Najpierw ustalam, co ma być wykonane, z jakiego materiału i które powierzchnie są funkcjonalne. Dopiero potem dobieram bazę, mocowanie, narzędzia i kolejność operacji.
- Sprawdź wersję dokumentacji. Porównaj numer części, rewizję, jednostki i materiał.
- Rozpoznaj półfabrykat. Ustal, czy detal powstaje z pręta, płaskownika, odkuwki czy odlewu.
- Wybierz bazy. Najlepiej oprzeć mocowanie na powierzchniach, które są ważne funkcjonalnie i mają odpowiednią jakość.
- Podziel obróbkę na operacje. Zwykle najpierw wykonuje się powierzchnie bazowe, potem zgrubne usuwanie materiału, a na końcu obróbkę wykańczającą.
- Odczytaj wymagania specjalne. Sprawdź gwinty, fazy, promienie, otwory, chropowatość i tolerancje geometryczne.
- Ustal sposób kontroli. Do każdego istotnego wymiaru dobierz suwmiarkę, mikrometr, średnicówkę, wysokościomierz albo maszynę CMM.
Załóżmy, że detal ma kieszeń 40 × 20 mm, głębokość 8 mm, cztery otwory Ø6 oraz płaskość podstawy 0,03 mm. W takim przypadku nie wystarczy zaprogramować obrysu kieszeni. Trzeba jeszcze kontrolować punkt bazowy, głębokość, położenie otworów i płaskość powierzchni.
Jeżeli dokumentacja nie wskazuje jednoznacznie baz, wybieram rozwiązanie zgodne z funkcją części, ale przy produkcji seryjnej proszę o potwierdzenie. Samodzielna interpretacja może doprowadzić do sytuacji, w której detal ma poprawne wymiary lokalne, lecz nie pasuje do współpracującego elementu.
Przeczytaj również: Cięcie wodą - Kiedy to najlepszy wybór? Porównanie metod
Bazy konstrukcyjne a bazy obróbkowe
Baza konstrukcyjna wynika z projektu i opisuje punkt lub powierzchnię odniesienia dla funkcji części. Baza obróbkowa jest tym, na czym rzeczywiście ustawiam detal w maszynie. Najlepszy efekt daje ich możliwie duża zgodność, ponieważ ogranicza kumulowanie błędów.
Wymiarowanie łańcuchowe może powodować narastanie odchyłek. Gdy trzy kolejne wymiary mają po ±0,1 mm, końcowe położenie może różnić się bardziej niż pojedynczy odcinek. Dlatego przy elementach precyzyjnych zwracam uwagę na wymiary od wspólnej bazy, zwłaszcza dla otworów i powierzchni montażowych.
Co najczęściej prowadzi do błędnej interpretacji
Najwięcej problemów nie wynika z braku znajomości symboli, tylko z pośpiechu. Operator widzi wymiar, zaczyna programować, a dopiero później odkrywa, że na innym widoku znajduje się tolerancja, głębokość albo wymaganie dotyczące fazowania.
- Pomijanie tabliczki rysunkowej i rozpoczęcie pracy na nieaktualnej rewizji.
- Mierzenie z rysunku zamiast korzystania z zapisanych wartości liczbowych.
- Ignorowanie tolerancji ogólnej, gdy przy wymiarze nie ma osobnego oznaczenia.
- Mylenie średnicy z promieniem, szczególnie przy małych otworach i zaokrągleniach.
- Brak kontroli baz podczas ustawiania detalu na maszynie.
- Wykonywanie wszystkich powierzchni z taką samą dokładnością, mimo że tylko część z nich jest funkcjonalna.
- Traktowanie modelu 3D jako jedynego źródła wymagań, choć istotne informacje znajdują się na arkuszu 2D.
Przed uruchomieniem programu robię krótką kontrolę krzyżową. Porównuję model, rysunek, listę narzędzi i plan kontroli. Jeśli nie potrafię jednym zdaniem wyjaśnić, od czego mierzony jest dany wymiar, uznaję, że dokumentacja wymaga jeszcze wyjaśnienia.
Osobnej uwagi wymagają gwinty. Zapis M8 nie oznacza po prostu otworu o średnicy 8 mm, lecz gwint metryczny o określonym skoku, zwykle domyślnym dla danego oznaczenia, jeśli dokumentacja nie podaje inaczej. Średnica wiercenia pod gwint jest mniejsza od średnicy nominalnej i musi wynikać z tabeli technologicznej lub wymagań procesu.
Praktyczna checklista przed wykonaniem pierwszej sztuki
Pierwszą sztukę traktuję jako sprawdzian nie tylko programu, ale całej interpretacji dokumentacji. Zanim uruchomię cykl, upewniam się, że mam odpowiedź na kilka prostych pytań.
- Czy pracuję na właściwej rewizji?
- Czy materiał i stan dostawy zgadzają się z dokumentacją?
- Czy wszystkie wymiary mają znane jednostki i tolerancje?
- Czy rozumiem każdy przekrój, symbol bazy i oznaczenie powierzchni?
- Czy punkt zerowy programu odpowiada bazom przyjętym na rysunku?
- Czy narzędzia pozwolą wykonać wymagane promienie, głębokości i chropowatość?
- Czy wiem, które wymiary sprawdzę po obróbce i czym je zmierzę?
Jeśli detal jest trudny, przygotowuję najpierw prostą symulację albo wykonuję przejazd kontrolny nad materiałem. Przy skomplikowanych kieszeniach, cienkich ściankach i częściach wielobazowych taka chwila często oszczędza cały półfabrykat. Najtańszy błąd to ten wykryty przed pierwszym cięciem.
Od poprawnego odczytu do powtarzalnej produkcji
Dobra interpretacja dokumentacji zaczyna się od geometrii, ale kończy dopiero na kontroli gotowej części. Widoki pokazują kształt, wymiary określają rozmiar, tolerancje wyznaczają dopuszczalne odchyłki, a bazy łączą projekt z rzeczywistym ustawieniem na maszynie.
W obróbce CNC szczególnie pilnuję trzech rzeczy: rewizji dokumentu, relacji między bazami oraz wymagań funkcjonalnych. Gdy te elementy są jasne, dobór narzędzi i parametrów staje się decyzją technologiczną, a nie próbą odgadnięcia, co konstruktor miał na myśli.
To podejście sprawdza się zarówno przy pojedynczym detalu, jak i w produkcji seryjnej. Czytelny rysunek nie zastąpi doświadczenia operatora, ale pozwala wykorzystać je tam, gdzie naprawdę przynosi efekt, czyli przy wyborze bezpiecznego, dokładnego i powtarzalnego procesu.
