Podłączenie modułu awaryjnego nie sprowadza się do „trzech kabelków”. W praktyce trzeba rozumieć, czy oprawa ma działać jako podtrzymywana, niepodtrzymywana czy zasilana centralnie, a także gdzie ma trafić stała faza, przewód neutralny, wyjście do LED i ewentualny test. Poniżej rozkładam temat na czytelny schemat pracy: od rozpoznania zacisków, przez typowe warianty połączeń, aż po testy i błędy, które najczęściej kończą się awarią albo niezaliczonym odbiorem.
Najpierw rozróżnij typ układu, potem dopiero łącz przewody
- W większości instalacji kluczowe są trzy rzeczy: stała faza, neutralny i poprawne odseparowanie obwodu lampy od sterowania.
- W oprawach podtrzymywanych moduł musi wiedzieć, kiedy ma świecić stale, a kiedy przejść w tryb awaryjny.
- W instalacjach LED zwykle występuje osobny test i przewód do wybranego drivera lub listwy LED.
- Najczęstszy błąd to podłączenie zasilania za wyłącznikiem, przez co akumulator ładuje się tylko czasami albo wcale.
- Przed odbiorem sprawdza się czas świecenia, przełączenie na awarię, oznaczenia opraw i zgodność z instrukcją producenta.

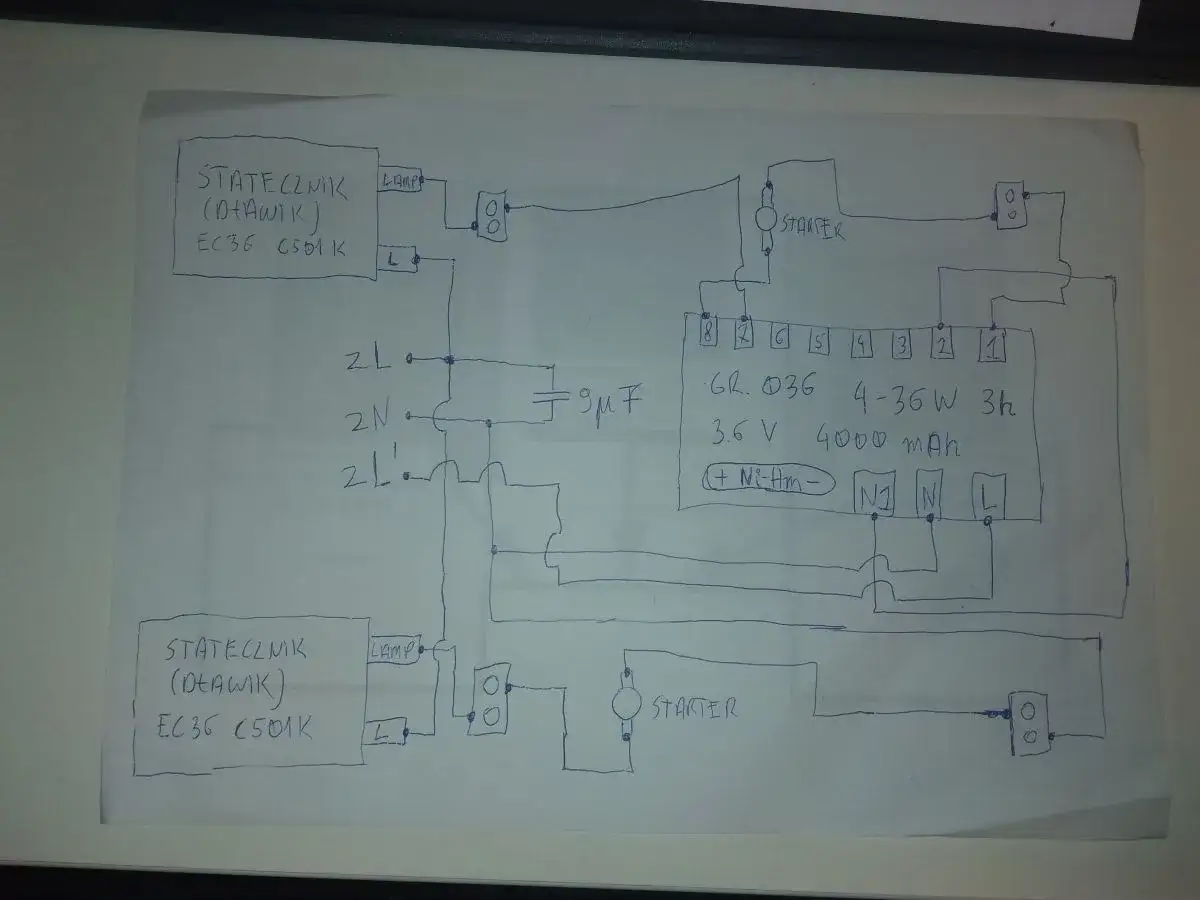

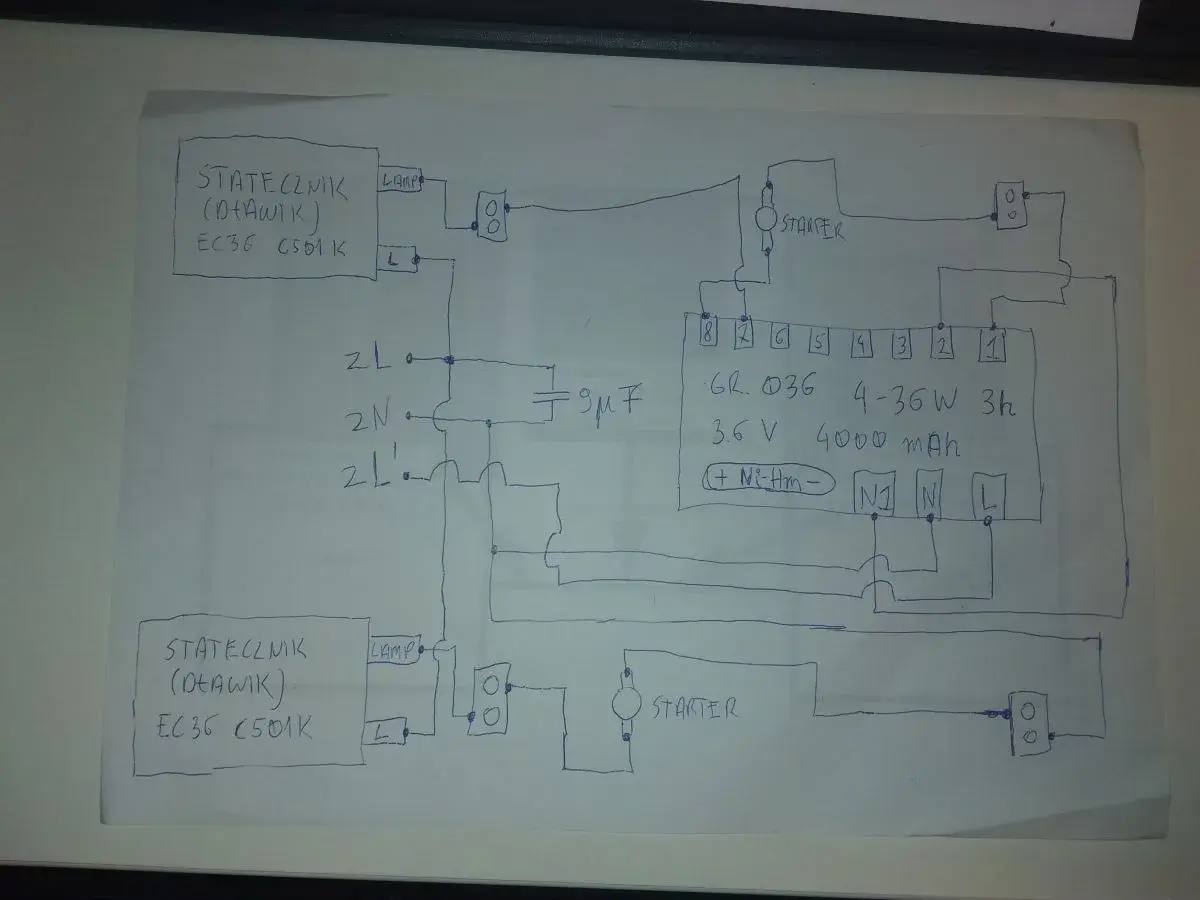

Co pokazuje schemat podłączenia modułu awaryjnego
Gdy analizuję schemat, najpierw sprawdzam, jaki to typ układu. Inaczej łączy się oprawę, która świeci tylko po zaniku napięcia, inaczej taką, która ma działać stale, a jeszcze inaczej system z centralną baterią. To nie jest detal: od tego zależy, czy moduł będzie się ładował, czy przełączy się w awarię i czy nie zablokuje normalnej pracy źródła światła.
- Układ niepodtrzymywany - oprawa świeci dopiero po zaniku zasilania podstawowego. W normalnym trybie akumulator jest ładowany.
- Układ podtrzymywany - lampa świeci stale, a po zaniku napięcia przechodzi na pracę z akumulatora bez zmiany widocznej dla użytkownika.
- System z centralnym zasilaniem - lokalny akumulator bywa pominięty, a energię dostarcza centrala awaryjna. Tu dochodzi jeszcze monitoring i adresowanie opraw.
- Moduł LED - w panelach i oprawach LED schemat zwykle obejmuje zasilanie drivera, wyjście do źródła światła, przewód testowy i ewentualny sygnał sterujący.
W polskich instalacjach punktem wyjścia zawsze powinno być niezależne zasilanie awaryjne i zgodność z normami PN-EN 1838 oraz PN-EN 50172. Ja zawsze zaczynam od tego, bo dopiero wtedy ma sens dobór przewodów, zacisków i trybu pracy modułu. Gdy mam to rozpoznane, przechodzę do zacisków i przewodów, bo tam najłatwiej o kosztowną pomyłkę.
Jak czytać zaciski i przewody bez zgadywania
Na obudowie albo na płytce modułu zwykle znajdziesz skróty, które wyglądają prosto, ale w praktyce potrafią zmylić. Nie ufam tu pamięci ani kolorom przewodów na ślepo, bo oznaczenia różnią się między producentami. Zawsze porównuję tabliczkę znamionową, opis zacisków i instrukcję konkretnego modelu.
| Zacisk lub oznaczenie | Co zwykle oznacza | Na co uważać |
|---|---|---|
| L / IN | Stała faza zasilania | Nie podłączaj jej za zwykłym wyłącznikiem, jeśli moduł ma się ładować cały czas. |
| N | Przewód neutralny | Powinien być pewny i wspólny dla układu zgodnie ze schematem producenta. |
| PE | Przewód ochronny | Łączy się z obudową lub punktem ochronnym oprawy, jeśli producent go przewiduje. |
| LED / LOAD / OUT | Wyjście na źródło światła lub driver | Tu najczęściej wpina się listwę LED, moduł sterujący albo statecznik kompatybilny z awarią. |
| BAT+ | Plus akumulatora | Pomylone bieguny potrafią unieruchomić całość albo uszkodzić elektronikę. |
| BAT- | Minus akumulatora | Sprawdź, czy akumulator ma właściwe napięcie i pojemność. |
| TEST / T | Wejście testowe albo przycisk testu | Nie myl zasilania testu z przewodem zasilającym. |
| L' | Faza sterowana wyłącznikiem, jeśli układ tego wymaga | W jednych modułach służy do kontroli świecenia, w innych w ogóle nie występuje. |
W praktyce spotykam jeszcze jedną ważną zasadę: połączenia między modułem, akumulatorem i źródłem światła powinny być możliwie krótkie. Przy LED-ach ma to znaczenie większe, niż wielu osobom się wydaje, bo długie odcinki potrafią pogorszyć start awaryjny albo wprowadzić spadki napięcia. Typowe kolory przewodów są pomocne, ale nie zastępują opisu zacisków: brązowy lub czarny zwykle oznacza fazę, niebieski neutralny, a zielono-żółty ochronny. Kiedy wiem już, gdzie jest wejście, wyjście i test, łatwiej wybrać właściwy wariant pracy dla konkretnej oprawy.
Który wariant podłączenia wybrać w konkretnej oprawie
Nie każdy moduł awaryjny pracuje tak samo, nawet jeśli na pierwszy rzut oka wygląda podobnie. Ja rozróżniam przede wszystkim trzy scenariusze, bo to one decydują o dalszym montażu i późniejszym serwisie. Właśnie tu najczęściej wychodzą różnice między tańszymi modułami do prostych paneli LED a bardziej rozbudowanymi układami monitorowanymi.
| Wariant | Jak działa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Niepodtrzymywany | Świeci tylko po zaniku napięcia podstawowego. | Korytarze, drogi ewakuacyjne, proste oprawy techniczne. | Stałe zasilanie musi być obecne niezależnie od wyłącznika światła. |
| Podtrzymywany | Oprawa świeci normalnie, a po zaniku zasilania przechodzi na akumulator. | Wyjścia, oznakowanie, miejsca, w których światło ma być widoczne stale. | Trzeba dopilnować poprawnego sterowania normalnym trybem pracy. |
| Z centralnym zasilaniem | Źródło energii znajduje się w centrali, a oprawa jest tylko odbiornikiem. | Większe obiekty, monitoring, systemy z kontrolą obwodów. | Wymaga zgodności z systemem, adresowaniem lub monitoringiem opraw. |
W części modułów ustawienie trybu pracy odbywa się zworką albo przełącznikiem. To drobiazg, ale bardzo ważny: jeśli oprawa ma pracować jako niepodtrzymywana, a zwora pozostaje w pozycji fabrycznej dla trybu ciągłego, instalacja zachowuje się inaczej niż oczekujesz. Dlatego przed montażem zawsze sprawdzam, czy konfiguracja trybu jest zgodna z projektem, a nie tylko z opisem na pudełku. Dopiero po wyborze wariantu przechodzę do montażu, bo kolejność podłączeń ma tu znaczenie.
Jak podłączyć moduł awaryjny krok po kroku
Jeśli mam opisać to bez zbędnych ozdobników, procedura wygląda podobnie w większości opraw LED. Różni się detalami, ale logika jest ta sama: najpierw bezpieczeństwo, potem identyfikacja zacisków, potem dopiero uruchomienie i test.
- Odłączam zasilanie i sprawdzam brak napięcia miernikiem, a nie samym wyłączeniem wyłącznika.
- Odczytuję, jaki jest wymagany typ źródła światła, zakres napięcia i czas podtrzymania akumulatora.
- Podłączam stałe L i N zgodnie ze schematem, tak aby moduł był zasilany także wtedy, gdy zwykłe oświetlenie jest wyłączone.
- Jeżeli oprawa wymaga przewodu ochronnego, łączę PE bez skracania drogi ochronnej i bez „pożyczania” go z innego obwodu.
- Wpinam wyjście modułu do drivera LED, listwy albo statecznika, pilnując polaryzacji i zgodności mocy.
- Podłączam przewód testowy albo przycisk testu, jeśli dany model go przewiduje.
- Montuję akumulator w miejscu wskazanym przez producenta, z zachowaniem przewidzianej wentylacji i bez naprężania przewodów.
- Załączam zasilanie, zostawiam układ na pełne ładowanie i dopiero potem robię test awaryjny.
W praktyce najbardziej zdradliwe jest podłączenie panelu LED do niewłaściwego drivera albo do obwodu, który odcina zwykły wyłącznik ścienny. Wtedy moduł może działać tylko „na papierze”, bo akumulator nie ma szansy się doładować. Jeśli instrukcja wymaga pełnego ładowania przed pierwszym testem, zwykle daję układowi około 24 godzin spokoju, zanim oceniam czas podtrzymania. Po samym montażu zostają jeszcze błędy eksploatacyjne, które często wychodzą dopiero w teście.
Najczęstsze błędy, które wychodzą dopiero przy teście
To jest ta część, którą najczęściej naprawiam po fakcie. Instalacja wygląda „na gotową”, dioda się świeci, a mimo to moduł nie przechodzi poprawnie w tryb awaryjny albo robi to za krótko. Z doświadczenia wiem, że większość problemów da się przewidzieć jeszcze przed uruchomieniem.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Moduł nie ładuje akumulatora | Zasilanie zostało podłączone za wyłącznikiem lub do niewłaściwego obwodu. | Obecność stałej fazy na wejściu modułu. |
| Oprawa działa tylko chwilę po zaniku napięcia | Akumulator jest źle dobrany, zużyty albo niedoładowany. | Napięcie i pojemność pakietu oraz czas ładowania. |
| Test nie uruchamia trybu awaryjnego | Przewód testowy jest wpięty nie tam, gdzie trzeba, albo przycisk jest uszkodzony. | Oznaczenie zacisku TEST i ciągłość przewodu. |
| Źródło światła nie świeci po przełączeniu | Wyjście modułu nie pasuje do drivera albo bieguny zostały zamienione. | Kompatybilność LED oraz polaryzację połączeń. |
| Oprawa nie zachowuje właściwego trybu pracy | Zwora, przełącznik trybu albo konfiguracja systemu zostały ustawione błędnie. | Ustawienie maintained / non-maintained lub konfigurację centrali. |
Najgorszy z nawyków to próba „uratowania” działania podmianą przypadkowych przewodów. Ja tego nie robię, bo w takim układzie łatwo uszkodzić elektronikę i potem szukać przyczyny tam, gdzie jej już nie ma. Jeśli instalacja przejdzie próbę, nie zamykam tematu bez serii prostych kontroli odbiorczych i serwisowych.
Co sprawdzam przed oddaniem instalacji
Po poprawnym podłączeniu nie kończę pracy na tym, że oprawa tylko świeci. Dla mnie ważniejsze jest to, czy układ zachowuje się powtarzalnie, da się go skontrolować i czy ktoś za pół roku nie będzie musiał zgadywać, co zostało zrobione. W obiektach użytkowych znaczenie ma też dokumentacja: bez niej nawet dobrze działający moduł bywa kłopotliwy w utrzymaniu.
- Sprawdzam, czy oprawa przełącza się na awarię po odłączeniu zasilania podstawowego.
- Kontroluję, czy czas podtrzymania odpowiada założeniu projektowemu, najczęściej 1 h albo 3 h.
- Oglądam, czy wskaźnik ładowania działa prawidłowo i czy akumulator nie nagrzewa się nadmiernie.
- Weryfikuję opis obwodu, numer oprawy i miejsce montażu testu.
- Jeśli system jest monitorowany, sprawdzam też komunikację i ewentualne adresowanie opraw.
Dobrym nawykiem jest także wpisanie daty pierwszego uruchomienia i daty planowanego przeglądu. W praktyce krótki test funkcjonalny robi się regularnie, a test pełnego czasu podtrzymania okresowo, zgodnie z instrukcją i procedurą obiektu. Dzięki temu nie odkrywa się problemu dopiero wtedy, gdy zasilanie podstawowe faktycznie zniknie. Na koniec zostaje jeszcze jedna rzecz, o której wielu wykonawców przypomina sobie zbyt późno.
Co jeszcze warto dopilnować w eksploatacji modułu awaryjnego
Jeżeli instalacja ma działać bez niespodzianek, nie patrzę tylko na sam schemat podłączenia. Równie ważne są warunki pracy akumulatora, dostęp do przycisku testowego i to, czy ktoś po montażu nie zasłonił oprawy, nie zmienił obwodu albo nie wyłączył stałego zasilania „na próbę” na stałe. W obiektach z większą liczbą opraw najbardziej opłaca się prosty porządek: jeden opis, jeden protokół, jeden jasno oznaczony obwód.
Jeśli mam dać jedną praktyczną radę, to tę: najpierw dopasuj moduł do konkretnego źródła światła i trybu pracy, a dopiero potem układaj przewody. To oszczędza czas, zmniejsza liczbę błędów i ułatwia późniejszy serwis. Dobrze wykonany układ awaryjny nie jest efektem „sprytnego” podłączenia, tylko konsekwentnego trzymania się schematu, testu i dokumentacji.
