W napędach przemysłowych i warsztatowych hamowanie nie jest dodatkiem, tylko elementem, który decyduje o bezpieczeństwie, dokładności i żywotności całego układu. W praktyce hamulec silnika elektrycznego trzeba rozumieć nie jako jeden podzespół, lecz jako zestaw rozwiązań: od hamulca sprężynowego w silniku, przez hamowanie falownikiem, po zwykły wybieg wirnika. Poniżej rozkładam to na czynniki pierwsze tak, żeby łatwiej było dobrać metodę do maszyny, a nie tylko do katalogu.
Co trzeba wiedzieć przed wyborem hamowania
- Jeśli napęd ma tylko wytracić energię, często wystarczy hamowanie elektryczne albo wybieg.
- Jeśli wał ma utrzymać pozycję po zaniku zasilania, potrzebny jest hamulec mechaniczny.
- Hamowanie prądem stałym i przeciwprądowe zatrzymują szybko, ale generują ciepło i obciążają układ.
- Rekuperacja jest najbardziej energooszczędna, lecz wymaga odpowiedniego falownika lub napędu.
- Dobór robi się pod bezwładność, liczbę cykli, wymagany czas stopu i warunki bezpieczeństwa, a nie tylko pod moc silnika.
Kiedy napęd powinien wyhamować, a kiedy może po prostu wybiec
Najpierw rozdzielam trzy potrzeby, bo od tego zależy cały projekt: zatrzymać ruch, utrzymać pozycję albo ograniczyć czas dojazdu do zera. W wentylatorach, pompach i części lekkich transporterów wybieg bywa całkowicie wystarczający, bo układ sam traci prędkość bez dodatkowej ingerencji. Inaczej wygląda to przy osi pionowej, wciągarce, bramie przemysłowej, wrzecionie CNC albo maszynie, która po zaniku zasilania nie może opaść ani cofnąć się o centymetr.
W praktyce kluczowe są trzy rzeczy: bezwładność zespołu, wymagany czas zatrzymania i potrzeba utrzymania wału w miejscu. Im większa masa wirujących elementów i im częstsze cykle start-stop, tym bardziej rośnie znaczenie kontrolowanego hamowania. Z kolei tam, gdzie liczy się tylko oszczędność energii i prostota, najprościej zostawić wybieg i nie dokładać zbędnych strat cieplnych.
Ta różnica wydaje się oczywista, ale w serwisie najczęściej spotykam właśnie pomylenie „ma się zatrzymać szybciej” z „musi się zatrzymać bezpiecznie”. To nie to samo, dlatego kolejny krok to zrozumienie, jak działa najpopularniejszy mechaniczny układ zatrzymujący.

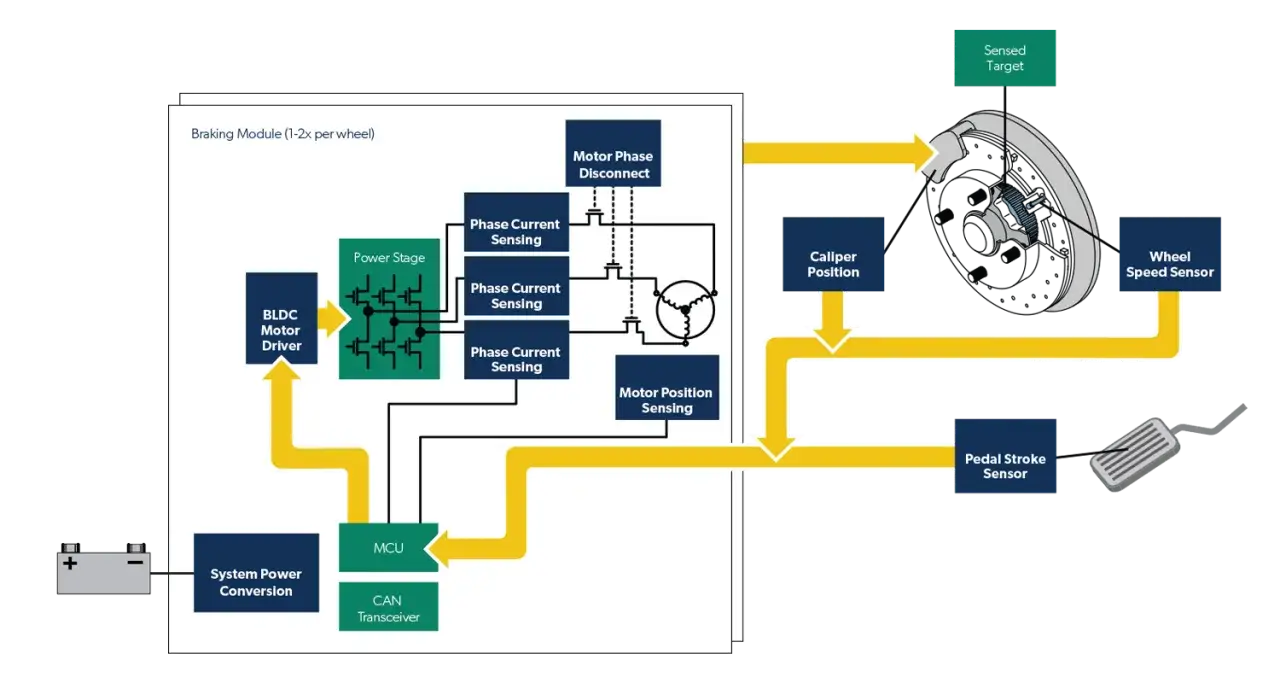

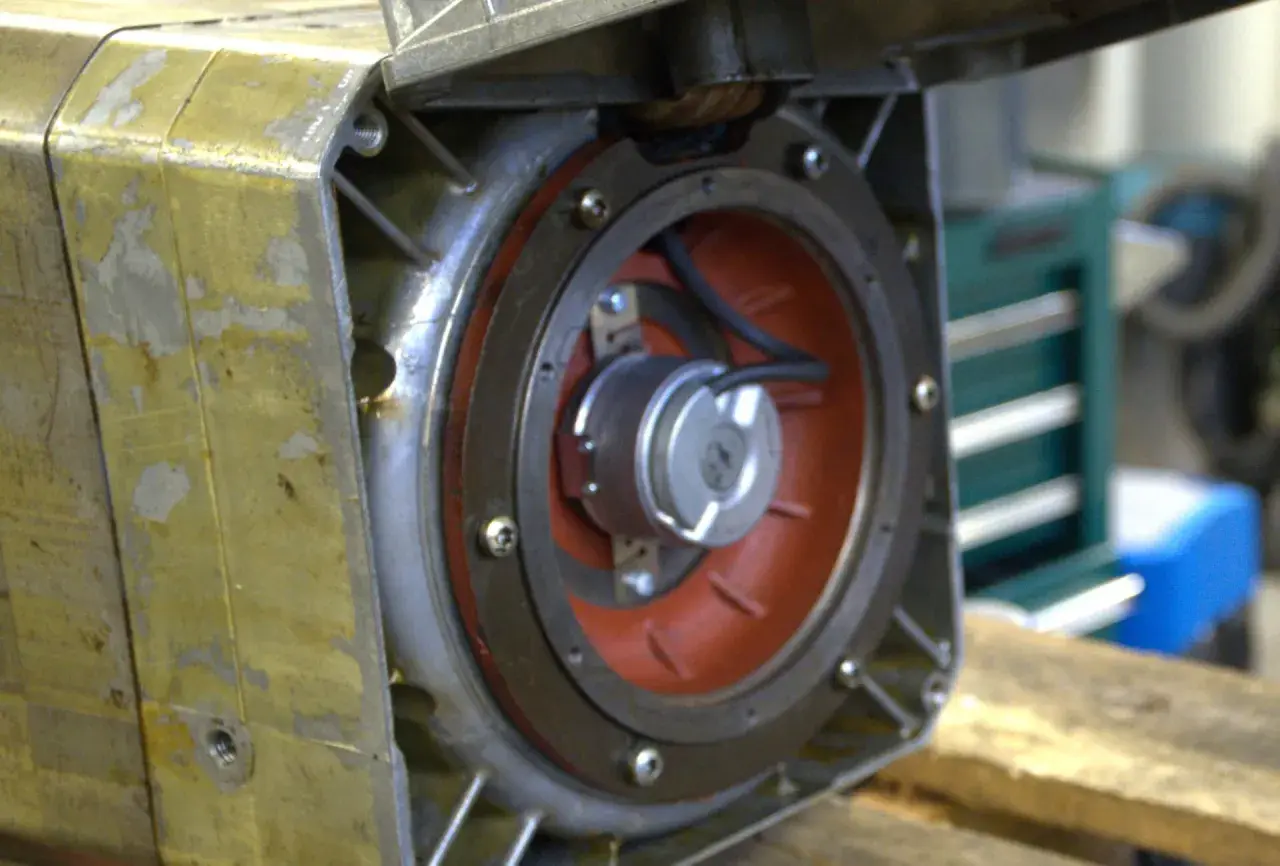

Jak działa hamulec sprężynowy w praktyce
Najczęściej spotykany układ w silnikach z hamulcem jest normalnie zamknięty: bez zasilania trzyma, a po podaniu napięcia zwalnia. W katalogach odróżnia się przy tym moment hamowania od momentu trzymania po postoju. Cewka elektromagnesu odciąga tarczę lub jarzmo, sprężyny przestają dociskać pakiet cierny i wał może się obracać. Gdy zasilanie znika, sprężyny wracają do pracy i hamulec zaciska się sam, dlatego taki układ dobrze sprawdza się jako element postojowy i zabezpieczający.
To rozwiązanie zwykle składa się z kilku prostych części: cewki, prostownika, tarczy ciernej, sprężyn oraz szczeliny powietrznej. Szczelina powietrzna ma znaczenie diagnostyczne, bo jej wzrost oznacza zużycie elementów ciernych albo konieczność regulacji. W praktyce często spotyka się cewki 24 V DC oraz wersje z prostownikiem zasilane z AC, zależnie od konstrukcji producenta.
| Element | Po co jest potrzebny |
|---|---|
| Cewka i prostownik | Zwalniają hamulec po podaniu napięcia |
| Sprężyny | Dociskają elementy cierne po zaniku zasilania |
| Tarcza cierna | Wytwarza moment hamujący i zatrzymuje wał |
| Szczelina powietrzna | Pomaga ocenić zużycie i stan regulacji |
W praktyce ważne jest jeszcze jedno: taki hamulec nie służy do „ratowania” źle dobranego napędu. Jeżeli silnik ma ogromną bezwładność albo ma pracować z bardzo częstymi zatrzymaniami, samo tarcie nie wystarczy i trzeba dołożyć hamowanie elektryczne albo zmienić charakterystykę całego układu.
To prowadzi do najważniejszego rozróżnienia: jedne metody wytracają energię w samym silniku lub napędzie, a inne wykorzystują osobny element cierny do unieruchomienia wału.
Jakie metody hamowania stosuje się najczęściej
W praktyce wybór sprowadza się do tego, czy chcesz tylko szybko zmniejszyć prędkość, odzyskać energię, czy po prostu bezpiecznie utrzymać oś w miejscu. Poniżej zestawiam rozwiązania, które najczęściej przewijają się w maszynach i napędach.
| Metoda | Jak działa | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Wybieg | Odłączasz zasilanie, a wirnik wytraca prędkość sam | Najprostsze i najtańsze | Najdłuższy czas zatrzymania | Lekkie obciążenia, wentylatory, pompy |
| Hamowanie prądem stałym | Do uzwojeń podaje się DC, które wytwarza moment przeciwny | Proste w falowniku, dobre przy umiarkowanych stopach | Grzeje silnik, nie daje podtrzymania po postoju | Napędy, które mają zwolnić szybciej, ale bez ekstremalnych wymagań |
| Hamowanie przeciwprądowe | Zmienia się kierunek pola, by powstał silny moment przeciwny | Bardzo szybkie zatrzymanie | Duży udar prądowy i obciążenie mechaniczne | Aplikacje, gdzie czas stopu jest ważniejszy niż komfort układu |
| Hamowanie dynamiczne z rezystorem | Energia kinetyczna jest zamieniana w ciepło na oporniku | Dobre przy częstych zatrzymaniach | Trzeba odprowadzić ciepło z rezystora | Przenośniki, podajniki, cykliczne napędy z falownikiem |
| Hamowanie rekuperacyjne | Energia wraca do sieci lub do obwodu pośredniego | Najlepsza sprawność energetyczna | Wymaga odpowiedniego napędu i konfiguracji | Maszyny o dużej liczbie cykli i istotnym odzysku energii |
| Hamulec mechaniczny | Tarcza cierna unieruchamia wał po zaniku zasilania | Utrzymuje pozycję i działa bez zasilania | Zużywa okładziny i wymaga kontroli | Osie pionowe, windy, bramy, wrzeciona, bezpieczeństwo postoju |
Jeśli mam wskazać jedną prostą zasadę, to brzmi ona tak: elektryka służy do wytracania energii, a hamulec mechaniczny do utrzymania pozycji. W wielu aplikacjach oba rozwiązania pracują razem, bo samo jedno nie daje ani dobrego czasu stopu, ani stabilnego postoju.
Właśnie dlatego przy doborze nie patrzy się wyłącznie na „czy działa”, ale na to, jak działa przy konkretnej masie, prędkości i liczbie cykli. To prowadzi do bardziej praktycznego pytania: co sprawdzić, zanim wybierzesz konkretny wariant?
Jak dobrać rozwiązanie do konkretnej maszyny
Ja zawsze zaczynam od obciążenia, bo moc silnika mówi mniej, niż się wielu osobom wydaje. Ten sam napęd może wymagać zupełnie innego hamowania, jeśli pracuje z lekkim wentylatorem, a innego, gdy obraca dużą bezwładność albo trzyma pionową oś pod obciążeniem.
Bezwładność i czas zatrzymania
Jeżeli wirujące części mają dużą bezwładność, samo odcięcie zasilania może dać zbyt długi wybieg. Wtedy sens mają układy elektryczne, które skracają czas wytracania energii, albo hamulec cierny, jeśli trzeba dodatkowo zatrzymać i utrzymać wał.
Pozycjonowanie i bezpieczeństwo
Przy osiach pionowych, podnośnikach i maszynach z ryzykiem cofnięcia najważniejsze jest utrzymanie położenia, a nie tylko moment zatrzymania. W takich przypadkach hamulec sprężynowy jest zwykle elementem obowiązkowym, bo po zaniku zasilania musi przejąć rolę blokady.
Cykl pracy i nagrzewanie
Jeśli masz setki startów i zatrzymań na zmianę, trzeba myśleć o cieple. Hamowanie dynamiczne i przeciwprądowe potrafią bardzo szybko podgrzać silnik albo rezystor, dlatego w cyklicznych aplikacjach często lepiej sprawdza się rekuperacja albo dobrze dobrany układ mechaniczny.
Przeczytaj również: Samonastawny docisk sprzęgła - Jak działa i na co uważać?
Falownik i zasilanie
W nowoczesnych napędach decyzję mocno ułatwia falownik, czyli przemiennik częstotliwości. To on może sterować rampą zatrzymania, hamowaniem DC, rezystorem hamującym albo odzyskiem energii, ale tylko wtedy, gdy cały napęd został do tego przewidziany. Sama obecność falownika nie oznacza jeszcze, że każde hamowanie będzie bezpieczne i efektywne.
W praktyce warto zestawić wymagania maszyny z metodą hamowania, a nie odwrotnie. Najczęściej pomaga prosty podział na zastosowanie, dlatego poniżej pokazuję, jak myślę o doborze w typowych sytuacjach.
| Zastosowanie | Najczęściej sensowny wybór | Dlaczego |
|---|---|---|
| Wentylator, lekka pompa | Wybieg albo lekkie hamowanie elektryczne | Nie trzeba utrzymywać pozycji, liczy się prostota |
| Przenośnik poziomy | Hamowanie prądem stałym lub rezystor hamujący | Skraca dojazd do zera bez dużej komplikacji |
| Oś pionowa, wciągarka | Hamulec sprężynowy + sterowanie napędem | Układ musi trzymać obciążenie po postoju |
| Wrzeciono, CNC, maszyna cykliczna | Hamowanie dynamiczne albo rekuperacyjne | Ważna jest powtarzalność i ograniczenie grzania |
| Napęd z wymogiem szybkiego stopu | Przeciwprądowe lub układ mieszany | Najkrótszy czas zatrzymania, ale większe obciążenia |
To zestawienie dobrze pokazuje, że „najmocniejsze” rozwiązanie nie zawsze jest najlepsze. Często bardziej opłaca się metoda umiarkowana, ale stabilna i przewidywalna, bo właśnie ona najmniej męczy mechanikę i elektronikę.
Najczęstsze błędy przy montażu i diagnostyce
Najwięcej problemów widzę nie w samych podzespołach, tylko w złym założeniu, że hamulec ma naprawić wszystko po drodze. Jeśli układ jest źle dobrany albo źle podłączony, objawy szybko wracają: wydłużony czas stopu, przegrzewanie, szarpnięcia albo brak pewnego trzymania po postoju.
- Zbyt mały moment hamowania względem bezwładności i obciążenia, przez co napęd zatrzymuje się zbyt długo.
- Mylenie hamowania dynamicznego z postojowym, czyli oczekiwanie, że sam układ elektryczny utrzyma wał po odłączeniu zasilania.
- Błędne zasilanie cewki, na przykład pominięty prostownik, zła polaryzacja albo napięcie niezgodne z dokumentacją.
- Ignorowanie zużycia szczeliny powietrznej, które z czasem zwiększa drogę zwalniania i pogarsza pewność trzymania.
- Zanieczyszczenie okładzin olejem, pyłem lub opiłkami, co obniża tarcie i przyspiesza degradację.
- Brak kontroli temperatury przy częstym hamowaniu rezystorem hamującym lub przeciążonym napędzie.
Jeżeli diagnostyka ma być sensowna, zaczynam od prostych rzeczy: napięcia na cewce, stanu połączeń, luzu mechanicznego i wzroku na okładziny. Dopiero potem szukam problemów w sterowaniu, bo bardzo często źródło usterki leży w samym torze zasilania albo w zużyciu elementów ciernych.
Dobrą praktyką jest też porównywanie objawów w czasie. Jeśli czas zatrzymania stopniowo się wydłuża, a hamulec coraz częściej „puszcza” z opóźnieniem, to zwykle nie jest przypadek, tylko sygnał, że układ domaga się regulacji albo wymiany części eksploatacyjnych.
Po serwisie zostaje jeszcze jedno pytanie: co zrobić, żeby nie wracać do tego samego tematu po kilku miesiącach?
Jak utrzymać układ w dobrej kondycji na dłużej
W praktyce trwałość takiego rozwiązania zależy bardziej od warunków pracy niż od samej marki. Najwięcej robią: czystość, właściwe napięcie cewki, poprawny dobór momentu, rozsądna liczba cykli oraz regularna kontrola zużycia okładzin i szczeliny powietrznej.
- Sprawdzaj hamulec przy każdym planowym przeglądzie maszyny, a nie dopiero po awarii.
- Nie dopuszczaj do pracy w oleju, wilgoci i pyłach, jeśli konstrukcja nie jest do tego przystosowana.
- Kontroluj nagrzewanie rezystora hamującego i samego silnika przy intensywnych cyklach.
- W osi pionowej traktuj hamulec jako element bezpieczeństwa, nie jako wygodny dodatek.
- Jeśli czas zatrzymania nagle się zmienił, najpierw sprawdź układ hamujący, a dopiero potem sterowanie nadrzędne.
Nie podaję jednej uniwersalnej liczby godzin przeglądu, bo zużycie zależy od cyklu pracy, masy i środowiska, ale w maszynach cyklicznych kontrola przy każdym planowym postoju jest rozsądniejsza niż czekanie na objawy awarii. W krytycznych aplikacjach trzymam też pod ręką prostownik, okładziny albo cały zespół hamulcowy, bo to skraca przestój bardziej niż jakakolwiek teoria.
Jeżeli mam zostawić jedną praktyczną myśl, to taką: dobry układ hamujący nie ma być efektowny, tylko przewidywalny. W maszynach i napędach najwięcej wart jest ten wariant, który zatrzymuje w wymaganym czasie, nie przegrzewa się przy cyklach pracy i po zaniku zasilania naprawdę trzyma pozycję.
