Dobrze dobrane łożysko toczne decyduje nie tylko o płynnej pracy wału, ale też o temperaturze, hałasie i trwałości całego napędu. W praktyce widać to wszędzie tam, gdzie silnik, przekładnia albo wrzeciono mają pracować długo, cicho i bez niepotrzebnych strat energii. W tym tekście rozkładam temat na konkret: jak działa ten element, jak dobrać właściwy typ, jak go montować i po czym poznać, że zaczyna się zużywać.
Najważniejsze informacje w skrócie
- Największe znaczenie mają: obciążenie, prędkość, temperatura i czystość środowiska pracy.
- W silniku, przekładni i wrzecionie zwykle sprawdzają się różne typy łożysk, mimo podobnego wyglądu zewnętrznego.
- Błędy montażowe, zanieczyszczenia i zły smar częściej skracają życie napędu niż sam „wiek” części.
- Przy napędach z falownikiem trzeba brać pod uwagę także prądy błądzące i wybrać odpowiednie wykonanie.
- Hałas, wzrost temperatury i drgania to sygnały ostrzegawcze, których nie warto ignorować.

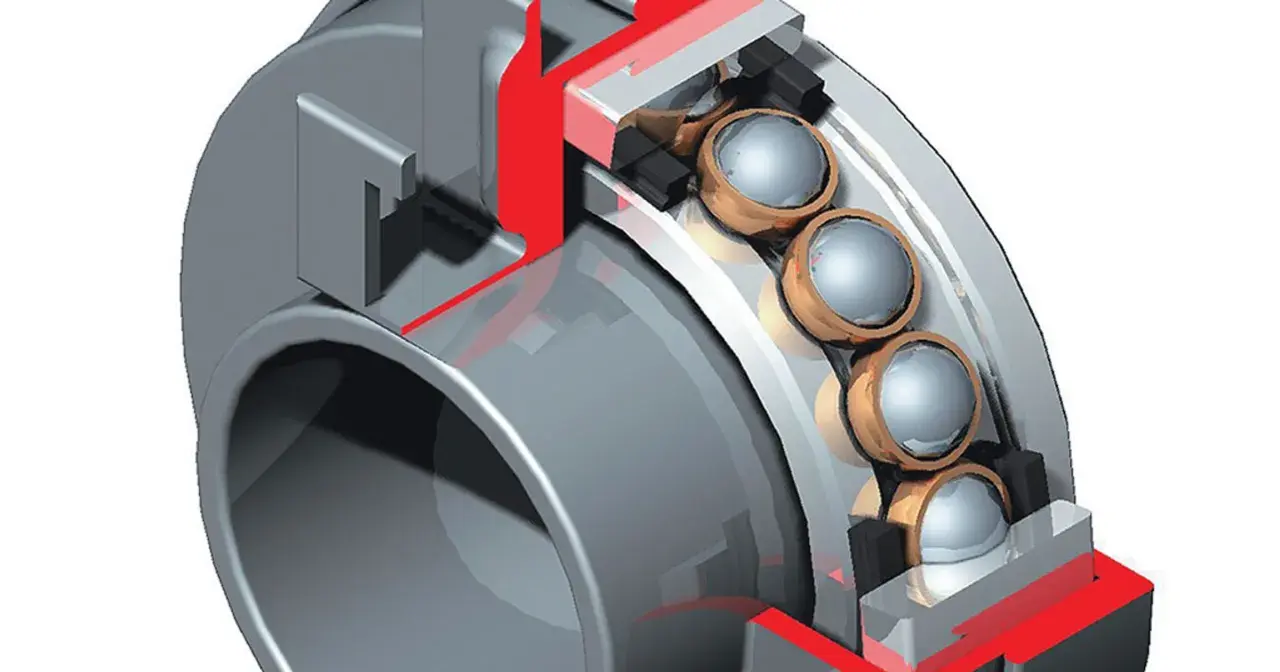

Jak działa to rozwiązanie w napędach
Idea jest prosta: zamiast tarcia ślizgowego mamy kontakt toczny, więc opory ruchu są wyraźnie mniejsze. Elementy toczne oddzielają bieżnie, a smar tworzy cienką warstwę ochronną, która ogranicza zużycie i odprowadza część ciepła. To nie znaczy jednak, że wszystko dzieje się „bez tarcia” - w realnej maszynie zawsze liczą się także obciążenie, temperatura, jakość powierzchni i dokładność osadzenia.W napędach ważne jest nie tylko samo przeniesienie siły, ale też utrzymanie osiowości wału i stabilnej pracy przy zmiennych warunkach. Jeśli szczelina robocza jest źle dobrana, a smar nie dociera tam, gdzie powinien, pojawia się nagrzewanie, hałas i przyspieszone zużycie bieżni. Właśnie dlatego dobre łożyskowanie traktuję jako część całego układu, a nie detal montażowy, który można „dopiąć na końcu”.
Ten punkt prowadzi wprost do kolejnego pytania: skoro typów jest kilka, to który naprawdę pasuje do konkretnej maszyny.
Który typ wybrać do silnika, przekładni i wrzeciona
Jeśli mam uprościć wybór, patrzę najpierw na to, czy ważniejsza jest prędkość, nośność promieniowa, czy obsługa sił osiowych. Sam wygląd zewnętrzny bywa mylący, bo dwa podobne elementy mogą pracować zupełnie inaczej i mieć inne ograniczenia.
| Typ | Gdzie sprawdza się najlepiej | Mocna strona | Na co uważać |
|---|---|---|---|
| Kulkowe zwykłe | Silniki ogólnego przeznaczenia, pompy, wentylatory | Niskie tarcie i duża uniwersalność | Nie są najlepszym wyborem do bardzo dużych obciążeń osiowych |
| Skośne | Wrzeciona, szybkie napędy, precyzyjne osie | Dobrze znoszą obciążenia mieszane i wyższe prędkości | Wymagają poprawnej pary i dokładnego ustawienia |
| Walcowe | Przekładnie, cięższe wały, napędy o dużej nośności promieniowej | Bardzo dobra odporność na obciążenie promieniowe | Słabiej radzą sobie z dużymi siłami osiowymi |
| Stożkowe | Przekładnie, piasty, układy z siłami w obu kierunkach | Przenoszą obciążenia promieniowe i osiowe | Często pracują w parze i są wrażliwe na ustawienie |
| Igiełkowe | Kompaktowe mechanizmy, reduktory, miejsca z małą przestrzenią | Duża nośność przy niewielkiej średnicy | Wymagają bardzo dobrej bieżni i dokładnego montażu |
| Baryłkowe | Ciężkie maszyny, układy z niewspółosiowością, trudne warunki pracy | Lepsza tolerancja przekoszeń | Mają większe opory niż lżejsze konstrukcje |
| Oporowe | Mechanizmy, w których dominuje siła osiowa | Dobrze przenoszą nacisk wzdłuż wału | Nie zastępują łożysk promieniowych |
| Hybrydowe lub izolowane | Silniki z falownikiem, szybkie napędy, automatyka | Pomagają ograniczać skutki prądów błądzących | Droższe, więc sens mają głównie tam, gdzie problem jest realny |
W napędach elektrycznych często najlepiej sprawdza się wariant z uszczelnieniem lub odpowiednim luzem wewnętrznym, a nie „najmocniejszy” typ z katalogu. To ważne rozróżnienie: w praktyce liczy się dopasowanie do warunków, a nie sama nazwa serii.
Kiedy wybór typu jest już zawężony, wchodzą szczegóły, które najczęściej przesądzają o sukcesie albo porażce całego łożyskowania.
Na co patrzeć przy doborze w praktyce
Jak podaje SKF, proces doboru zaczyna się od obciążeń, prędkości i warunków pracy, a nie od numeru katalogowego. Z takim podejściem zgadzam się w pełni, bo w warsztacie najczęściej przegrywa nie sam typ, tylko źle ocenione środowisko pracy, temperatura albo sposób montażu.
Obciążenie i kierunek sił
Najpierw rozdzielam obciążenia na promieniowe i osiowe. Jeśli wał dostaje głównie nacisk prostopadle do osi, układ jest prostszy. Jeśli dochodzą siły wzdłużne, trzeba uwzględnić nie tylko typ elementu, ale też to, czy ma pracować pojedynczo, czy w parze. W napędach z udarami lub częstymi zmianami kierunku lepiej nie oszczędzać na nośności, bo chwilowe przeciążenia potrafią skrócić życie bardziej niż spokojna praca nominalna.
Prędkość, temperatura i luz
Im wyższa prędkość, tym większe znaczenie ma tarcie, smar i dokładność wykonania. Z kolei temperatura wpływa na rozszerzalność części i lepkość smaru, więc zbyt ciasny luz może szybko zamienić się w przegrzewanie. W praktyce zwracam uwagę na oznaczenia typu C3, gdy napęd pracuje cieplej niż przeciętnie, oraz na uszczelnienia 2Z lub 2RS, jeśli brud i wilgoć są realnym problemem.
Przeczytaj również: Wymiana łożyska w napędzie - Zrób to dobrze i uniknij awarii!
Uszczelnienie, dokładność i środowisko pracy
W zapylonym warsztacie, przy chłodziwie albo w pobliżu opiłków nawet dobry element bez ochrony zużyje się zbyt szybko. W takich warunkach lepiej postawić na solidne uszczelnienie niż liczyć na częste dosmarowywanie. Jeśli maszyna pracuje z falownikiem, patrzę też na ryzyko prądów błądzących, bo potrafią zostawić charakterystyczne ślady na bieżniach i wywołać przedwczesne uszkodzenia.
To prowadzi do kolejnego etapu, który w praktyce bywa lekceważony, a potrafi zadecydować o trwałości bardziej niż sam wybór katalogowy.
Montaż i smarowanie, które naprawdę robią różnicę
- Zaczynam od czystości. Gniazdo, wał, narzędzia i ręce muszą być czyste, bo drobny pył robi później bardzo duże szkody.
- Wciskam tylko właściwy pierścień. Jeśli element ma pasowanie wciskowe na wale, siłę przykładam do pierścienia wewnętrznego. Jeśli siedzi w oprawie, pracuję na zewnętrznym. Nie przenoszę nacisku przez elementy toczne.
- Sprawdzam osiowość. Nawet dobre łożysko nie naprawi krzywej oprawy albo źle ustawionego wału.
- Nie przesadzam ze smarem. Nadmiar też szkodzi, bo podnosi temperaturę i zwiększa opory.
- Nie mieszam przypadkowych smarów. Różne bazy i zagęszczacze potrafią się ze sobą gryźć, a skutki widać dopiero po czasie.
- Dobieram ochronę do środowiska. W brudzie i wilgoci lepsze uszczelnienie często daje więcej niż częstsza wymiana smaru.
W praktyce najwięcej awarii widzę tam, gdzie ktoś przyspieszył montaż: dobił element młotkiem, użył przypadkowego smaru albo zostawił zanieczyszczenia w gnieździe. To są drobne błędy tylko z pozoru, bo później kończą się wzrostem temperatury, hałasem i szybszym łuszczeniem bieżni.
Kiedy napęd zaczyna już pracować gorzej, lepiej nie czekać na całkowite zatarcie. Sygnały ostrzegawcze zwykle pojawiają się wcześniej i dają czas na reakcję.
Po czym poznać zużycie, zanim maszyna stanie
Zużycie rzadko zaczyna się od nagłego zatrzymania. Najpierw zwykle pojawia się hałas, potem drgania, a dopiero później wyraźny spadek kultury pracy. Jeśli obsługuję ważniejszy napęd, nie ignoruję nawet subtelnych zmian dźwięku, bo w łożyskowaniu to często pierwszy sygnał problemu.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Wzrost temperatury | Za mało smaru, zbyt duże tarcie, zbyt ciasne pasowanie albo problem z osiowością | Smar, luzy, ustawienie wału i oprawy |
| Szorstki szum lub świst | Uszkodzenie powierzchni bieżni, zanieczyszczenia lub zbyt mały film smarny | Czystość smaru, stan uszczelnień, oględziny bieżni |
| Metaliczne stuki | Luz, uszkodzenie koszyka albo wyraźne zużycie elementów tocznych | Demontaż i ocena mechaniczna |
| Rosnące drgania | Niewspółosiowość, niewyważenie lub postępujące uszkodzenie powierzchni | Pomiary drgań, stan osadzenia, wyważenie układu |
| Ciemny, przypalony smar | Przegrzanie i degradacja smaru | Temperatura pracy, ilość smaru, rodzaj środka smarnego |
| Luz wyczuwalny ręką | Zaawansowane zużycie lub błędne pasowanie | Stan pierścieni, bieżni i gniazda |
W maszynach krytycznych opłaca się prosty nadzór: kontrola temperatury, okresowy odsłuch i pomiar drgań. Taki zestaw nie jest przesadą, tylko tanim sposobem na uniknięcie przestoju, który zwykle kosztuje więcej niż sama część.
Co naprawdę wydłuża trwałość w napędach
Jeśli miałbym wskazać trzy rzeczy, które najczęściej decydują o spokojnej pracy napędu, byłyby to: właściwy typ, czysty montaż i poprawne smarowanie. Reszta też ma znaczenie, ale właśnie te trzy punkty najczęściej przesądzają, czy układ będzie pracował latami, czy zacznie hałasować po krótkim czasie.
- Dobieram do obciążenia, nie do przyzwyczajenia. To, że podobny element działał wcześniej, nie znaczy, że sprawdzi się w nowej maszynie.
- Chronię przed brudem i wilgocią. Zanieczyszczenia potrafią zniszczyć nawet bardzo dobry układ szybciej niż samo obciążenie.
- Kontroluję temperaturę i drgania. Wzrost obu parametrów zwykle pojawia się wcześniej niż pełna awaria.
- Nie ignoruję falownika. W napędach elektrycznych czasem sensowniejsze jest wykonanie izolowane lub hybrydowe niż kolejne próby z tym samym standardowym wariantem.
Tak właśnie podchodzę do tematu w praktyce: nie traktuję łożyskowania jak drobnego dodatku do wału, tylko jak element, który ustawia kulturę pracy całej maszyny. Jeśli ten fragment jest dobrany i obsłużony poprawnie, napęd odwdzięcza się ciszą, mniejszymi stratami i rzadszymi przestojami.
