Najważniejsze elementy silnika DC i ich rola w jednym miejscu
- Stojan wytwarza pole magnetyczne, które „ustawia” pracę całego napędu.
- Wirnik z uzwojeniem twornika zamienia energię elektryczną na ruch obrotowy.
- Komutator i szczotki przełączają prąd tak, aby wirnik obracał się w jednym kierunku.
- Rodzaj wzbudzenia wpływa na moment rozruchowy, obroty i zachowanie pod obciążeniem.
- Zużycie szczotek, komutatora i łożysk to najczęstsze praktyczne problemy w silnikach szczotkowych.
- Dobór silnika trzeba oprzeć na napięciu, momencie, cyklu pracy i warunkach chłodzenia.

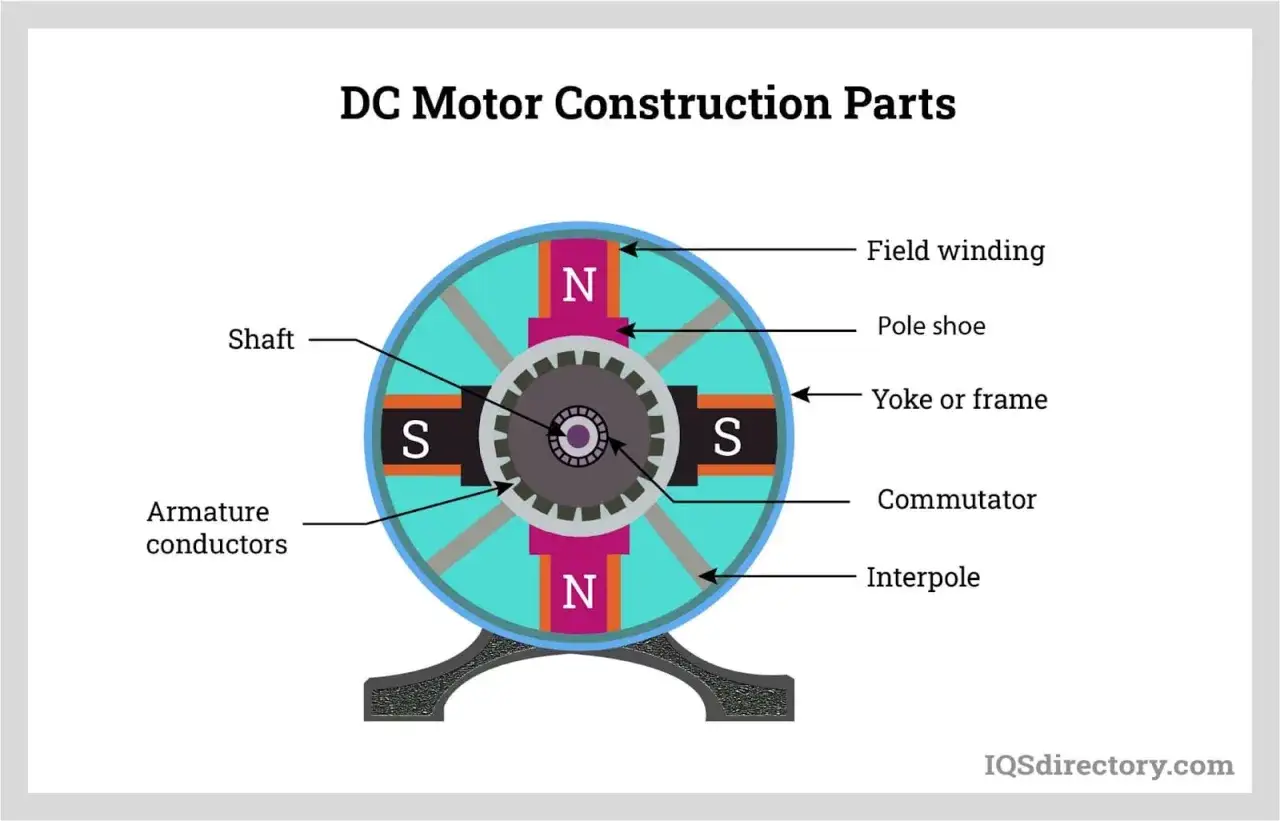

Z czego składa się silnik prądu stałego
Gdy rozbieram taki silnik na części, zawsze zaczynam od dwóch głównych obszarów: stojana i wirnika. Stojan tworzy pole magnetyczne, a wirnik, zwany też twornikiem, obraca się w tym polu i generuje moment napędowy. W klasycznej konstrukcji DC to właśnie ta współpraca decyduje o tym, czy silnik ruszy płynnie, będzie miał dobry start, czy zacznie iskrzyć i grzać się już po krótkim czasie pracy.
Najważniejsze elementy można czytać jak prostą mapę funkcji. Każdy z nich ma swoje zadanie, ale w praktyce jeden słaby punkt potrafi osłabić cały napęd.
| Element | Rola w silniku | Co ma znaczenie w praktyce |
|---|---|---|
| Stojan | Wytwarza pole magnetyczne | Może mieć magnesy trwałe albo uzwojenie wzbudzenia |
| Wirnik | Obraca się i przenosi moment | Liczy się wyważenie, stan uzwojeń i osadzenie na wale |
| Uzwojenie twornika | Tworzy pole elektromagnetyczne na wirniku | Decyduje o mocy, prądzie i zachowaniu pod obciążeniem |
| Komutator | Przełącza kierunek prądu w uzwojeniu | Od jego stanu zależy iskrzenie i kultura pracy |
| Szczotki | Doprowadzają prąd do komutatora | Zużywają się mechanicznie i wymagają kontroli |
| Wał i łożyska | Przenoszą ruch na obciążenie | Luz, hałas i drgania szybko ujawniają zużycie |
| Obudowa i chłodzenie | Chronią i odprowadzają ciepło | Bez dobrego chłodzenia silnik traci trwałość |
W praktyce spotkasz jeszcze bieguny główne, jarzmo, bieguny pomocnicze, czasem wentylator na wale i osłony przeciwpyłowe. W konstrukcjach warsztatowych i przemysłowych te dodatki nie są ozdobą. One zwykle decydują o tym, czy silnik wytrzyma długą pracę, czy tylko pojedynczy, krótki cykl. To prowadzi do sedna: sam układ części nie wystarcza, trzeba rozumieć, jak one współdziałają podczas obrotu.
Jak elementy współpracują podczas pracy

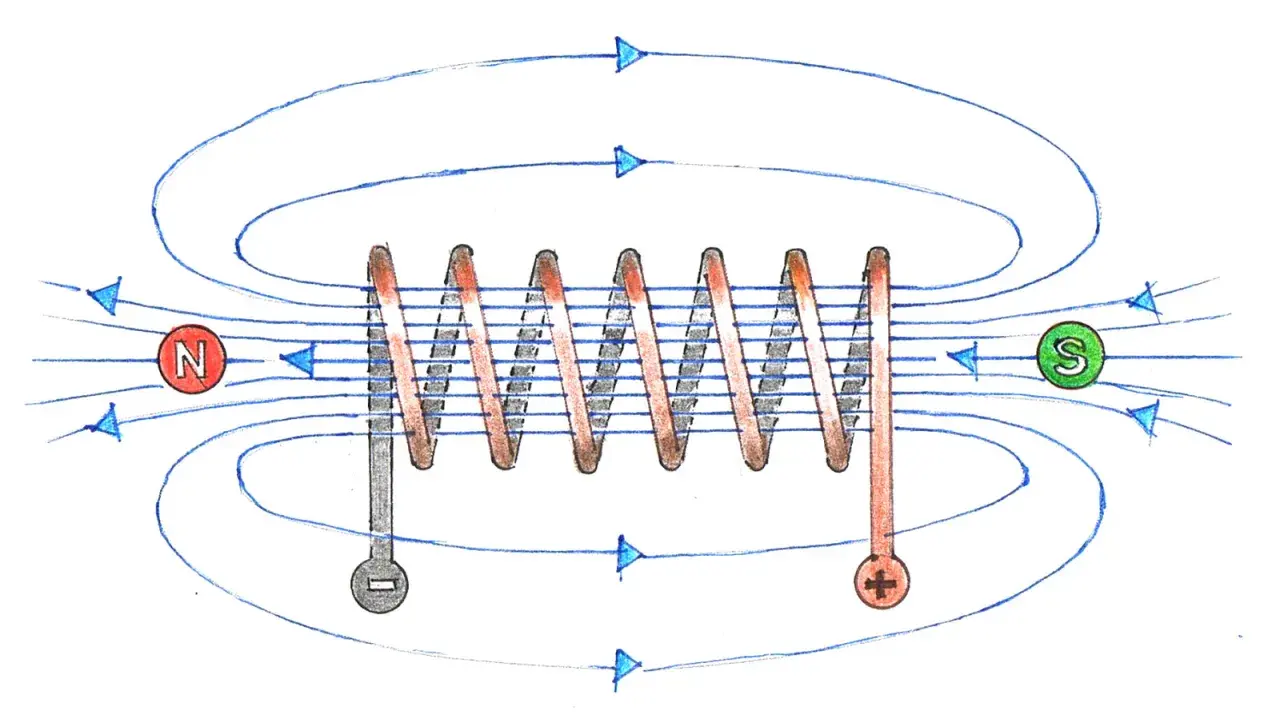

Zasada działania jest prosta do opisania, ale bardzo ważna w praktyce. Gdy przez uzwojenie wirnika płynie prąd, wytwarza się pole magnetyczne. To pole wchodzi w interakcję z polem stojana i pojawia się siła, która obraca wirnik. W silniku DC najważniejsze jest jednak to, że komutator zmienia kierunek prądu w odpowiednim momencie, dzięki czemu moment obrotowy pozostaje skierowany w tę samą stronę.Bez komutacji wirnik po chwili ustawiłby się w położeniu równowagi i napęd przestałby pracować. Dlatego komutator i szczotki nie są dodatkiem, tylko częścią krytyczną. Komutacja to po prostu przełączanie zasilania tak, aby podczas obrotu „odwracać” pracę uzwojeń we właściwej chwili.
Warto też pamiętać o zjawisku przeciwnym do zasilania, czyli przeciwelektromotorycznej sile elektromotorycznej. To napięcie powstające w wirniku podczas ruchu i działa jak naturalne ograniczenie prądu. Na starcie go nie ma, dlatego silnik DC potrafi pobierać bardzo duży prąd rozruchowy. Ja zwykle zwracam uwagę właśnie na ten moment, bo wiele problemów z przegrzewaniem bierze się nie z samej pracy ciągłej, tylko z gwałtownego startu pod obciążeniem.
To również wyjaśnia, dlaczego silniki prądu stałego tak dobrze nadają się do napędów wymagających wyraźnego momentu od niskich obrotów. Następny krok to wybór odpowiedniego sposobu wzbudzenia, bo od niego zależy charakter całej konstrukcji.
Jakie są najważniejsze odmiany wzbudzenia
Nie każdy silnik DC ma identyczną budowę wewnętrzną. Różnica najczęściej dotyczy tego, jak powstaje pole magnetyczne stojana. W małych napędach dominuje prostota, w większych maszynach liczy się możliwość sterowania charakterystyką pracy. To jeden z powodów, dla których jedna nazwa „silnik prądu stałego” obejmuje kilka realnie różnych konstrukcji.
| Rodzaj silnika | Jak jest zbudowany | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Z magnesami trwałymi | Pole stojana tworzą magnesy | Prosta budowa i niewielkie wymiary | Mniejsza elastyczność regulacji pola | Napędy małej mocy, urządzenia kompaktowe |
| Bocznikowy | Uzwojenie wzbudzenia jest połączone równolegle z twornikiem | Stabilniejsze obroty przy zmiennym obciążeniu | Nie daje tak dużego momentu rozruchowego jak wersja szeregowa | Napędy wymagające dość równych obrotów |
| Szeregowy | Uzwojenie wzbudzenia jest włączone szeregowo z twornikiem | Bardzo duży moment startowy | Nie lubi pracy bez obciążenia | Rozruch ciężkich mechanizmów, trakcja, podnośniki |
| Obcowzbudny lub mieszany | Pole wzbudzenia pochodzi z osobnego obwodu albo z połączenia cech dwóch układów | Lepsza kontrola charakterystyki pracy | Większa złożoność układu | Automatyka, napędy regulowane, stanowiska techniczne |
Jeżeli patrzę na silnik pod kątem warsztatowym, to wybór rodzaju wzbudzenia mówi mi więcej niż sama tabliczka znamionowa. Silnik z magnesami trwałymi zwykle wygrywa prostotą, ale w wymagających aplikacjach lepiej wypada konstrukcja, która daje przewidywalny moment i pozwala spokojniej sterować obrotami. To właśnie dlatego w praktyce trzeba zawsze łączyć teorię z warunkami pracy.
Gdzie konstrukcja najszybciej się zużywa
Silniki szczotkowe mają jedną przewagę, której nie da się lekceważyć: są proste w naprawie i łatwe do zrozumienia. Mają też jednak słaby punkt, który widać po latach pracy niemal zawsze w tych samych miejscach. Najczęściej zużywają się szczotki, komutator, łożyska oraz izolacja uzwojeń. Jeśli silnik pracuje w kurzu, przy częstych startach i zatrzymaniach albo pod dużym obciążeniem, proces ten przyspiesza wyraźnie.
- Zużyte szczotki skracają kontakt z komutatorem i powodują iskrzenie.
- Wytarty komutator ma rowki, przypalenia albo nierówną powierzchnię.
- Uszkodzone łożyska zwiększają hałas, luz i drgania wirnika.
- Przegrzane uzwojenia tracą izolację i silnik zaczyna pobierać nienaturalny prąd.
- Osłabione magnesy w wersjach z magnesami trwałymi obniżają moment i sprawność.
Objawy są zazwyczaj dość czytelne. Iskrzenie na komutatorze, charakterystyczny zapach przegrzanej izolacji, wzrost temperatury obudowy, spadek mocy i wyczuwalne drgania to sygnały, których nie warto ignorować. W takich przypadkach nie zaczynam od zgadywania, tylko sprawdzam najpierw stan szczotek i łożysk, a potem dopiero uzwojenia. W praktyce to oszczędza czas i pozwala uniknąć wymiany elementów, które są jeszcze sprawne.
Skoro wiemy już, gdzie konstrukcja najczęściej się zużywa, warto przejść do tego, jak ocenić silnik przed zakupem, montażem albo naprawą. To zwykle najpraktyczniejsza część całego tematu.
Jak ocenić silnik przed zakupem lub naprawą
Ja patrzę na silnik DC przez pryzmat trzech rzeczy: parametrów elektrycznych, obciążeń mechanicznych i warunków pracy. Sama moc na tabliczce znamionowej nie wystarcza, bo dwa silniki o podobnych wartościach mogą zachowywać się zupełnie inaczej w tej samej aplikacji. Dlatego przed wyborem albo regeneracją sprawdzam kilka punktów, które naprawdę robią różnicę.
- Napięcie zasilania musi pasować do układu sterowania i źródła energii.
- Moment rozruchowy powinien być większy niż opór, jaki stawia mechanizm napędzany.
- Cykl pracy ma znaczenie, jeśli silnik ma pracować ciągle, a nie tylko chwilowo.
- Chłodzenie musi być wystarczające przy rzeczywistym obciążeniu, nie tylko „na sucho”.
- Serwisowalność jest ważna, gdy liczy się szybka wymiana szczotek lub dostęp do łożysk.
W praktyce duże znaczenie ma też rodzaj obciążenia. Napęd z częstym startem pod ciężarem potrzebuje innej konstrukcji niż wentylator pracujący niemal bez przerw. Jeśli masz do wyboru kilka rozwiązań, poniższe zestawienie zwykle pomaga szybciej odsiać nietrafione opcje.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Mały napęd, mało miejsca, prosta elektronika | Silnik z magnesami trwałymi | Ma niewiele części i łatwo go sterować |
| Potrzeba stabilnych obrotów | Silnik bocznikowy | Lepiej utrzymuje prędkość przy zmianach obciążenia |
| Ciężki rozruch i wysoki opór mechaniczny | Silnik szeregowy | Daje bardzo mocny start, ale wymaga ostrożności |
| Napęd regulowany, wymagający kompromisu | Silnik mieszany lub obcowzbudny | Łatwiej dopasować charakterystykę do zadania |
Warto też pamiętać, że współcześnie w wielu miejscach silnik szczotkowy ustępuje miejsca rozwiązaniom bezszczotkowym, zwłaszcza tam, gdzie liczy się długa bezobsługowa praca. To jednak nie znaczy, że klasyczna konstrukcja DC zniknęła z praktyki. Nadal jest bardzo użyteczna tam, gdzie ważna jest prostota sterowania, dobry moment od niskich obrotów i łatwa diagnostyka. I właśnie dlatego opłaca się znać jej budowę na poziomie warsztatowym, a nie tylko „z definicji”.
Co warto zapamiętać przy pracy z silnikiem DC
Najważniejsza lekcja jest prosta: w silniku prądu stałego nie ma jednego elementu, który „robi wszystko”. Decyduje układ współpracy między stojanem, wirnikiem, komutatorem i szczotkami, a także sposób wzbudzenia oraz jakość chłodzenia. Jeśli ten układ jest dobrze dobrany, silnik pracuje przewidywalnie, startuje pewnie i łatwo poddaje się regulacji.
Jeżeli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: zawsze oceniaj silnik razem z obciążeniem, a nie w oderwaniu od maszyny. To właśnie różnica między teorią a realnym napędem. Sam silnik może wyglądać poprawnie, ale jeśli ma za małą rezerwę momentu albo pracuje w złych warunkach termicznych, problemy pojawią się szybciej, niż sugerowałaby jego prostota konstrukcji. W warsztacie to zwykle rozpoznaję po drobiazgach: kolorze komutatora, stanie szczotek, luzie na wale i zachowaniu pod pierwszym obciążeniem.
Jeśli chcesz, w kolejnym kroku najlepiej przejść od budowy do diagnostyki albo doboru konkretnego typu silnika do zastosowania. To tam teoria zaczyna się naprawdę opłacać.
