Dobór napędu mechanicznego rzadko przegrywa na samej mocy z tabliczki. Częściej problemem jest to, czy silnik ma ruszać lekko, pracować godzinami pod obciążeniem, pozycjonować z dokładnością, czy znosić częste starty i zmiany kierunku. Ten tekst porządkuje rodzaje silników elektrycznych, pokazuje ich praktyczne zastosowania i pomaga wybrać właściwą konstrukcję do maszyny, automatyki albo prostego układu warsztatowego.
Najważniejsze różnice widać w zasilaniu, sterowaniu i zadaniu napędu
- Najpierw patrzę na sposób zasilania, bo to od razu zawęża wybór do silników prądu stałego, przemiennego albo układów z elektroniką sterującą.
- Silnik asynchroniczny wygrywa prostotą i odpornością, dlatego dominuje w pompach, wentylatorach i przenośnikach.
- Silniki synchroniczne, BLDC i serwo wybiera się tam, gdzie liczą się sprawność, dynamika albo precyzyjna regulacja położenia.
- Silnik krokowy dobrze nadaje się do pozycjonowania, ale nie jest najlepszy do gwałtownie zmiennego obciążenia.
- O wyborze decydują też moment rozruchowy, cykl pracy, chłodzenie, stopień ochrony i koszt serwisu, a nie sama moc znamionowa.
Jak dzielę silniki, żeby szybko ocenić ich sens w projekcie
Ja zwykle zaczynam od trzech pytań: skąd będzie zasilanie, czy ruch ma być zsynchronizowany z polem wirującym oraz czy potrzebuję sprzężenia zwrotnego. Taki filtr jest prostszy niż zapamiętywanie całej katalogowej terminologii, a w praktyce naprawdę przyspiesza dobór napędu.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Zasilanie | Prąd stały, prąd przemienny, zasilanie z falownika lub sterownika | Decyduje o kosztach układu, łatwości sterowania i osprzęcie, którego potrzebujesz |
| Zachowanie wirnika | Silnik synchroniczny czy asynchroniczny | Wpływa na prędkość, sprawność, moment i sposób regulacji |
| Komutacja | Szczotkowa czy elektroniczna | Określa zużycie elementów, hałas i wymagania serwisowe |
| Sterowanie ruchem | Układ otwarty czy zamknięty | Przesądza o tym, czy silnik nada się do dokładnego pozycjonowania |
W praktyce najważniejsze jest to, że sam silnik nie działa w próżni. Ten sam mechaniczny korpus może zachowywać się zupełnie inaczej w zależności od falownika, enkodera, przekładni albo sterownika ruchu. Gdy mam to uporządkowane, łatwiej przechodzę do konkretnych konstrukcji i ich zastosowań.
Najczęściej spotykane konstrukcje i ich realne zastosowania
W warsztacie i automatyce najczęściej spotykam kilka typów, które pokrywają większość zastosowań. Różnią się nie tylko sprawnością, ale też tym, jak startują, jak reagują na zmianę obciążenia i ile uwagi wymagają w serwisie.
| Typ silnika | Najmocniejsza strona | Gdzie sprawdza się najlepiej | Ograniczenie, o którym nie wolno zapomnieć |
|---|---|---|---|
| Asynchroniczny klatkowy | Prosta konstrukcja, wysoka odporność, niski koszt eksploatacji | Pompy, wentylatory, sprężarki, przenośniki, maszyny ogólnego przeznaczenia | Bez odpowiedniego sterowania ma słabszą regulację i potrafi pobierać duży prąd rozruchowy |
| Synchroniczny z magnesami trwałymi | Bardzo dobra sprawność i wysoka dynamika | Serwonapędy, robotyka, nowoczesne maszyny, napędy o dużej gęstości mocy | Zwykle wymaga bardziej zaawansowanego sterownika i czujnika położenia lub dobrze dobranej regulacji |
| Synchroniczny reluktancyjny | Połączenie sprawności z prostszą i lżejszą konstrukcją wirnika | Modernizacje układów napędowych, pompy, wentylatory, sprężarki, instalacje energooszczędne | Najlepiej pracuje z falownikiem i dobrze ustawioną regulacją |

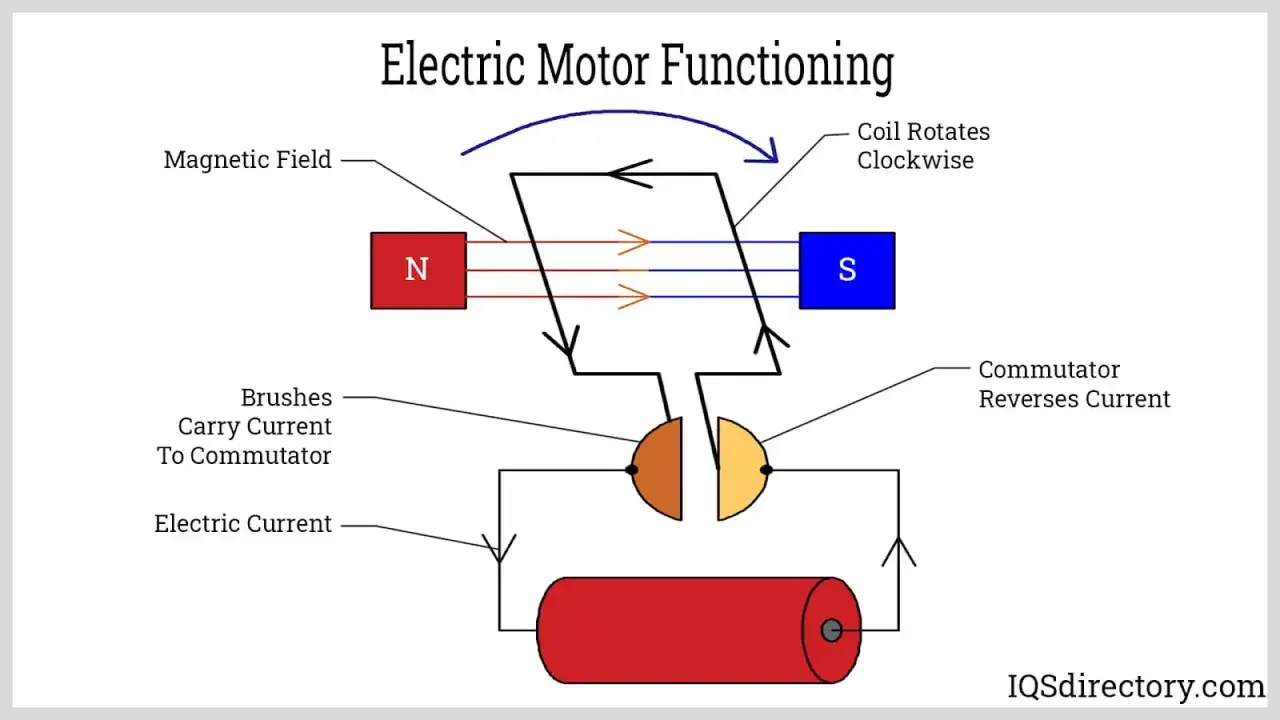

| DC szczotkowy | Łatwe sterowanie prędkością i prostota układu | Starsze urządzenia, proste mechanizmy, nieduże napędy, aplikacje niskokosztowe | Szczotki się zużywają, więc rośnie serwis i spada trwałość |
| BLDC | Wysoka sprawność, cicha praca, dobra trwałość | Wentylatory EC, automatyka kompaktowa, sprzęt medyczny, roboty, napędy mobilne | Bez dedykowanej elektroniki sterującej po prostu nie ruszy |
| Krokowy | Precyzyjne przeskoki i wygodne pozycjonowanie | Małe osie, dozowniki, drukarki 3D, instrumenty, lekkie stoły pozycjonujące | Wraz ze wzrostem prędkości moment szybko spada, a przy przeciążeniu można zgubić kroki |
| Serwo | Najlepsza kontrola ruchu i szybka odpowiedź układu | CNC, manipulatory, osie podawcze, precyzyjne linie produkcyjne | To cały system: silnik, napęd, sprzężenie zwrotne i strojenie, więc koszt i uruchomienie są wyższe |
| Liniowy | Bezpośredni ruch bez klasycznej zamiany obrotu na przesuw | Maszyny wysokiej dynamiki, transport bezpośredni, specjalistyczne osie | Jest rozwiązaniem bardziej wyspecjalizowanym i zwykle droższym |
Najczęściej myli się silnik krokowy z serwem, bo oba potrafią pozycjonować. Różnica jest jednak istotna: krokowy jest prostszy i często działa w układzie otwartym, a serwo daje większą kulturę pracy, dynamikę i odporność na zmienne obciążenie. To właśnie ten szczegół najczęściej przesądza o sukcesie albo o późniejszych problemach.
Co naprawdę decyduje o wyborze napędu
Przy doborze nie zaczynam od katalogu modeli, tylko od parametrów pracy. Tylko wtedy wiem, czy szukam napędu do stałego obciążenia, precyzyjnego pozycjonowania, czy może do układu, który ma znosić częste starty i hamowania.
- Moment przy rozruchu - ważniejszy niż sama moc, gdy maszyna startuje pod obciążeniem albo na pochyłej rampie.
- Zakres regulacji prędkości - jeśli ruch ma być płynnie sterowany, silnik musi współpracować z falownikiem lub sterownikiem.
- Cykl pracy - inne wymagania ma napęd pracujący ciągle, a inne taki, który włącza się co kilka sekund.
- Dokładność pozycjonowania - do prostych zadań wystarczy układ otwarty, ale przy osiach roboczych potrzebujesz sprzężenia zwrotnego.
- Warunki środowiskowe - pył, wilgoć, temperatura i wibracje potrafią zabić dobrze dobrany, ale źle zabezpieczony napęd.
- Serwis i energia - czasem tańszy silnik kosztuje więcej w eksploatacji, bo ma gorszą sprawność albo wymaga częstszej obsługi.
Jedna rzecz wraca tu bardzo często: moc i moment to nie to samo. Dwa silniki o podobnej mocy mogą zachowywać się zupełnie inaczej, jeśli jeden współpracuje z przekładnią, a drugi ma napędzać oś bezpośrednio. W dodatku przy rozruchu silnik asynchroniczny potrafi chwilowo pobierać około 5-7 razy prąd znamionowy, więc zabezpieczenia i zasilanie trzeba dobrać z głową.
Po takim przeglądzie zwykle wiem już, czy potrzebuję prostego silnika ogólnego przeznaczenia, czy układu z enkoderem, falownikiem i bardziej rozbudowaną regulacją. To prowadzi prosto do błędów, które najczęściej psują cały dobór.
Najczęstsze błędy przy doborze i eksploatacji
W praktyce awarie i rozczarowania rzadko wynikają z tego, że ktoś wybrał „zły typ” w sensie teoretycznym. Częściej problemem jest niedopasowanie silnika do realnego obciążenia, sterowania albo środowiska pracy.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Dobór wyłącznie po mocy znamionowej | Napęd może ruszać za wolno, przegrzewać się albo gubić moment przy starcie | Sprawdź też moment, charakterystykę obciążenia i cykl pracy |
| Ignorowanie prądu rozruchowego | Zabezpieczenia wybijają, a instalacja pracuje niestabilnie | Uwzględnij rozruch bezpośredni, falownik albo miękki start |
| Zakładanie, że silnik krokowy zawsze utrzyma pozycję | Przy przeciążeniu albo zbyt dużej prędkości gubi kroki | Daj zapas momentu albo przejdź na serwo |
| BLDC bez właściwego sterownika | Silnik nie startuje lub pracuje niestabilnie | Dopasuj elektronikę komutacji do konkretnego modelu |
| Brak rezerwy chłodzenia | Temperatura rośnie, a żywotność izolacji i łożysk spada | Sprawdź obudowę, wentylację i warunki montażu |
| Za mały stopień ochrony | Pył lub wilgoć szybciej niszczą napęd | Dopasuj IP do środowiska, a nie do „standardu z katalogu” |
Najbardziej kosztowny błąd jest zwykle niewidoczny na początku: napęd działa, ale pracuje na granicy swoich możliwości. Taki układ bywa trudny do diagnozowania, bo przez pewien czas wygląda poprawnie, a potem zaczyna przegrzewać się, tracić moment albo wymagać coraz częstszych przestojów. Dlatego lepiej zostawić sobie zapas niż dobierać wszystko „na styk”.
Jak zawęzić wybór w typowych scenariuszach warsztatowych
Jeśli miałbym sprowadzić temat do kilku praktycznych scenariuszy, wyglądałoby to tak:
- Pompy, wentylatory i sprężarki - najczęściej wygrywa silnik asynchroniczny, a przy większych wymaganiach energetycznych lub regulacyjnych warto spojrzeć na synchroniczny reluktancyjny z falownikiem.
- Przenośniki, mieszadła, proste maszyny - tu zwykle dobrze sprawdza się asynchroniczny napęd z przekładnią, bo jest trwały i łatwy w utrzymaniu.
- Osie pozycjonujące, dozowanie, mała automatyka - silnik krokowy ma sens, jeśli obciążenie jest przewidywalne; gdy zmienia się bardziej dynamicznie, lepiej przejść na serwo.
- Kompaktowe urządzenia o wysokiej sprawności - BLDC i synchroniczne konstrukcje z magnesami trwałymi dają dobry kompromis między gabarytem, kulturą pracy i energooszczędnością.
- Układy z bezpośrednim ruchem liniowym - silnik liniowy ma sens tam, gdzie tradycyjna przekładnia tylko komplikuje projekt i obniża dynamikę.
Ja najczęściej patrzę na cały układ jak na łańcuch decyzji: ruch, obciążenie, sterowanie, chłodzenie, serwis. Gdy to ustawisz w tej kolejności, wybór przestaje być zgadywaniem między nazwami konstrukcji, a staje się normalną decyzją techniczną. Właśnie tak najłatwiej dobrać napęd, który nie tylko ruszy maszynę, ale też będzie z nią dobrze współpracował przez lata.
