W napędach maszyn liczy się nie tylko moc silnika, ale też to, jak wały znoszą niewielkie przesunięcia, drgania i udary przy starcie. Sprzęgło palcowe rozwiązuje właśnie ten problem: łączy wały, tłumi część wstrząsów i pozwala ograniczyć szkody w łożyskach oraz przekładni. W tym tekście wyjaśniam, jak jest zbudowane, kiedy ma sens, jak dobrać wkładkę i na czym najczęściej potykają się osoby montujące taki element po raz pierwszy.
Najważniejsze rzeczy, które warto wiedzieć przed doborem sprzęgła do napędu
- Ten typ sprzęgła składa się zwykle z dwóch piast i elementów sprężystych, które przenoszą moment oraz amortyzują udary.
- Najlepiej sprawdza się w napędach, gdzie pojawiają się niewielkie odchyłki osiowe, promieniowe i kątowe.
- Dobór zaczynam od momentu, prędkości, rodzaju obciążenia i warunków pracy, a dopiero potem sprawdzam średnicę wału.
- Największym błędem jest zbyt ciasny montaż albo pominięcie osiowania, bo wtedy sprzęgło traci elastyczność i szybciej się zużywa.
- Wkładka z elastomeru zwykle zużywa się szybciej niż metalowe piasty, więc jej stan trzeba kontrolować regularnie.
- W praktyce dobrze dobrane rozwiązanie może pracować bez smarowania i da się je serwisować bez rozbierania całego napędu.
Jak działa sprzęgło palcowe i co przenosi

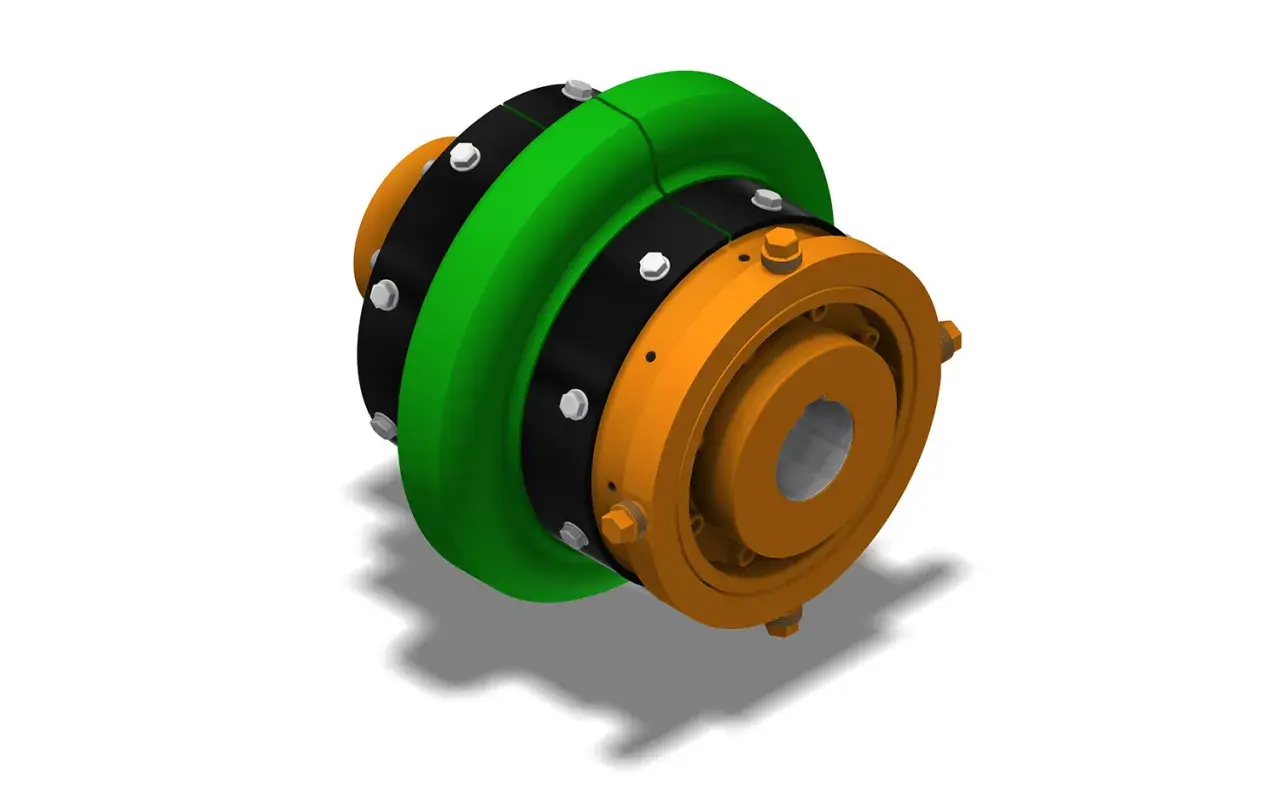

W uproszczeniu chodzi o dwa współpracujące człony, które łączą wał napędzający z wałem napędzanym przez zestaw bolców, tulejek lub pierścieni elastomerowych. To właśnie sprężysty element przejmuje część nierówności pracy: ugina się, tłumi udar i pozwala kompensować drobne błędy ustawienia, zamiast przenosić je wprost na łożyska i obudowę maszyny.
Ja patrzę na ten układ przede wszystkim jak na „bufor” w napędzie. Nie poprawi on złego projektu fundamentu, ale potrafi wyraźnie odciążyć maszynę, gdy silnik, pompa czy przekładnia nie są ustawione idealnie. W dobrze złożonej wersji metalowe piasty pracują spokojnie, a element elastyczny bierze na siebie to, czego sztywny łącznik zwyczajnie nie wybacza.
W dokumentacjach producentów taki zespół bywa opisywany jako konstrukcja z dwiema piastami, naprzemiennymi bolcami i otworami kieszonkowymi. Dla użytkownika ważniejsze od samej nazwy jest jednak to, że moment obrotowy przechodzi przez część sprężystą, a nie przez twardy kontakt metalu z metalem.
Właśnie dlatego ten układ najlepiej oceniać nie po samym wyglądzie, ale po tym, jak radzi sobie z drganiami, udarem i drobną niedokładnością ustawienia. To prowadzi wprost do pytania o zastosowania, bo tam różnice wychodzą najszybciej.
Gdzie ten typ sprzęgła sprawdza się najlepiej
Najczęściej spotykam go między silnikiem a pompą, między silnikiem a przekładnią oraz w napędach wentylatorów, mieszadeł i lżejszych przenośników. To są układy, w których potrzebujesz połączenia prostego, odpornego na codzienną eksploatację i wystarczająco elastycznego, żeby nie karać maszyny za drobne odchyłki montażowe.
- pompy procesowe i obiegowe, gdzie liczy się spokojny start i ochrona łożysk,
- motoreduktory, bo pozwalają rozdzielić drgania silnika od części roboczej,
- wentylatory i dmuchawy, gdzie obciążenie bywa zmienne i pojawiają się udary przy rozruchu,
- mieszadła i mieszarki, jeśli obciążenie jest nierówne, ale nie ekstremalne,
- modernizacje starszych napędów, w których nie da się już łatwo uzyskać laboratoryjnego osiowania.
Nie wybieram tego rozwiązania do każdego napędu z automatu. Przy bardzo dynamicznych serwonapędach, częstych zmianach kierunku albo tam, gdzie wymagana jest wyjątkowo mała podatność skrętna, zwykle lepiej sprawdzają się inne konstrukcje. To ważne, bo samo „elastyczne” nie znaczy jeszcze „najlepsze do wszystkiego”.
Jak dobrać właściwy rozmiar i wkładkę elastomerową
Dobór warto zacząć od kilku twardych danych: mocy, obrotów, momentu znamionowego, charakteru rozruchu i spodziewanych przeciążeń. Jeśli nie ma gotowego momentu na tabliczce, można go oszacować ze wzoru M [Nm] = 9550 × P [kW] / n [obr/min]. To prosty punkt wyjścia, ale nie zamyka tematu, bo dwa napędy o tym samym momencie mogą pracować zupełnie inaczej.
| Czego szukam | Dlaczego to ważne | Co zapisuję przed zamówieniem |
|---|---|---|
| Moment i udary | Decydują o rozmiarze i wytrzymałości elementu sprężystego | Moc, obroty, typ rozruchu, przeciążenia chwilowe |
| Osiowanie wałów | Określa, ile błędu połączenie może skompensować bez szybkiego zużycia | Odchyłka osiowa, promieniowa i kątowa |
| Środowisko pracy | Wpływa na starzenie elastomeru i trwałość całej przekładni napędu | Temperatura, olej, pył, wilgoć, chemikalia |
| Przestrzeń montażowa | Rozstrzyga, czy da się zamontować piasty i zachować właściwy luz | Długość zabudowy, dostęp do śrub, miejsce na demontaż |
| Średnice i połączenie z wałem | Muszą pasować mechanicznie, inaczej dobry projekt nie zadziała w praktyce | Średnice wałów, wpust, głębokość osadzenia, rodzaj mocowania |
Wkładka elastomerowa nie jest detalem „na później”. To ona decyduje, czy napęd będzie spokojny i cichy, czy zacznie przenosić na obudowę więcej drgań, niż powinien. Miększy materiał zwykle lepiej tłumi, twardszy lepiej znosi moment i temperaturę, ale kosztem większej sztywności skrętnej. W praktyce szukam kompromisu między ochroną maszyny a stabilnością pracy, a nie jedynie największej możliwej nośności z katalogu.
Jeśli układ ma pracować długo i bezobsługowo, wolę wybór oparty na realnym cyklu pracy niż na zapasie „na wszelki wypadek”. Przewymiarowanie często wydaje się bezpieczne, ale potrafi podnieść koszty i pogorszyć zachowanie napędu przy małych obciążeniach.
Kiedy rozmiar jest już wybrany, decydują detale montażu. I właśnie tam wiele napędów traci część swoich zalet, mimo że katalogowo wszystko wyglądało poprawnie.
Na co uważać przy montażu i osiowaniu wałów
Najczęstszy błąd jest zaskakująco prosty: ktoś zakłada, że elastyczny element sam skoryguje wszystko. Nie skoryguje. On wybacza niewielkie odchyłki, ale nie jest protezą dla źle ustawionej maszyny. Zbyt ciasne dociśnięcie piast do elementu sprężystego lub niedokładne osiowanie szybko odbija się na temperaturze pracy, hałasie i trwałości.
- Najpierw ustaw podstawę i wstępnie ustal pozycję silnika oraz maszyny roboczej.
- Sprawdź luz między czołami piast i nie dociągaj ich na siłę do elementu elastycznego.
- Oś sprawdzaj liniałem albo czujnikiem zegarowym, najlepiej w czterech pozycjach co 90°.
- Dokręć mocowania zgodnie z zaleceniami producenta i po chwili ponownie zweryfikuj ustawienie.
- Po pierwszym uruchomieniu zrób krótki przegląd, bo część błędów montażowych wychodzi dopiero po wejściu w obciążenie.
Ważny szczegół: jeśli piasty zostaną dociśnięte zbyt mocno do wkładki, napęd traci część zdolności kompensacji. To właśnie wtedy sprzęgło zaczyna pracować bardziej „na sztywno”, a cały sens elastycznego połączenia słabnie. W praktyce wolę poświęcić kilka dodatkowych minut na ustawienie niż później szukać przyczyny grzania łożysk.
Jak rozpoznać zużycie i kiedy wymienić wkładkę
Zużycie najczęściej widać wcześniej, niż słychać. Pojawiają się mikroprzeskoki przy starcie, rośnie hałas, można wyczuć luz przy ręcznym obracaniu wału, a sam elastomer traci sprężystość. Gdy materiał zaczyna pękać, wycierać się nierównomiernie albo wyraźnie się odkształcać, nie ma sensu czekać na „aż się rozpadnie”.
Patrzę też na objawy pośrednie: wzrost temperatury przy sprzęgle, czarny pył, osłabienie tłumienia i coraz wyraźniejsze stukanie przy zmianach obciążenia. To są sygnały, że wkładka przestała dobrze pracować i zaczyna przenosić naprężenia tam, gdzie wcześniej ich nie było.
Praktycznie najbezpieczniej jest wymieniać element sprężysty jako część planowego przeglądu, zanim awaria zatrzyma linię albo uszkodzi piasty. Metalowe części zwykle przeżywają kilka cykli wymiany wkładki, ale tylko wtedy, gdy napęd nie był przeciążany i montaż był wykonany poprawnie.
Jeśli zużycie wraca zbyt szybko, nie kończy się na wymianie materiału. Wtedy trzeba wrócić do obciążenia, osiowania i doboru całego rozwiązania, bo źródło problemu bywa głębiej niż sama wkładka.
Nie myl go ze sprzęgłem kłowym
To ważne rozróżnienie, bo w handlu i katalogach oba rozwiązania bywają wrzucane do szerokiej grupy elastycznych sprzęgieł. Konstrukcyjnie jednak nie zawsze są tym samym. W jednym przypadku masz układ palców, sworzni i tulejek, w drugim kły lub szczęki współpracujące z elastomerową wkładką w środku.
| Cecha | Układ palcowo-tulejkowy | Układ kłowy | Sztywne sprzęgło |
|---|---|---|---|
| Tłumienie drgań | Dobre, szczególnie przy umiarkowanych udarach | Bardzo dobre w lekkich i średnich napędach | Prawie żadne |
| Wrażliwość na osiowanie | Mała, ale nadal wymaga poprawnego ustawienia | Mała, jednak zależy od wkładki i wykonania | Bardzo duża |
| Serwis | Wkładkę zwykle da się wymienić bez rozbierania całego napędu | Element elastyczny też jest wymienny, często szybko | Serwis prosty, ale brak „amortyzacji” |
| Zastosowanie | Pompy, przekładnie, wentylatory, mieszadła | Automatyka, lekkie i precyzyjne napędy | Układy dobrze osiowane, bez potrzeby kompensacji |
Jeżeli potrzebujesz prostego, odpornego łącznika do klasycznego napędu maszynowego, wersja palcowa zwykle jest bardziej „warsztatowa” niż finezyjna. Jeśli natomiast projektujesz osiowanie pod automatyka albo serwo, częściej wygrywa konstrukcja kłowa lub inne rozwiązanie o lepiej kontrolowanej podatności skrętnej. To nie jest kwestia prestiżu, tylko dopasowania do zadania.
Jak zamówić właściwy wariant do konkretnego napędu
Gdy zamawiam taki element do warsztatu albo do modernizacji linii, zawsze proszę o te same dane: moc silnika, prędkość obrotową, średnice wałów, sposób połączenia z wałem, dopuszczalne odchyłki i warunki pracy. Bez tego można trafić „mniej więcej”, ale w napędzie przemysłowym to zwykle za mało.
- sprawdź tabliczkę silnika i realne obciążenie, nie tylko dane katalogowe,
- ustal, czy napęd ma częste rozruchy, hamowania albo pracę rewersyjną,
- podaj temperaturę otoczenia i informację o oleju, smarze lub chemikaliach,
- zmierz miejsce montażu, bo długość zabudowy bywa równie ważna jak moment,
- ustal, czy serwis ma być możliwy bez przesuwania całej maszyny.
To właśnie na tym etapie najłatwiej uniknąć przewymiarowania. Zbyt duży zapas wydaje się rozsądny tylko na papierze, a w praktyce często oznacza wyższy koszt, większą masę i gorsze zachowanie przy lekkim obciążeniu. Ja wolę dobrać element możliwie blisko realnych warunków pracy, ale z uczciwym marginesem na start i chwilowe przeciążenia.
Jeśli masz już konkretny napęd, zacznij od danych maszyny, a nie od samej nazwy części. Wtedy łatwiej dobrać rozwiązanie, które rzeczywiście ochroni wały, łożyska i przekładnię, zamiast tylko dobrze wyglądać w katalogu.
