Łożysko wygląda na drobny detal, ale w napędzie to właśnie ono decyduje o tarciu, hałasie, temperaturze i trwałości całego układu. W tym artykule rozkładam na części jego konstrukcję, pokazuję najważniejsze elementy oraz wyjaśniam, kiedy liczy się prędkość, a kiedy nośność i odporność na zabrudzenia. Dorzucam też praktyczne wskazówki, bo w maszynach najczęściej przegrywa nie sam projekt, tylko zły dobór, montaż albo smarowanie.
Najważniejsze fakty o łożysku w skrócie
- Klasyczne łożysko to pierścień wewnętrzny, pierścień zewnętrzny, elementy toczne i koszyk.
- Kulka zwykle daje niższe tarcie i wyższe prędkości, wałeczek znosi zwykle większe obciążenia.
- Uszczelnienie i smar często decydują o życiu łożyska bardziej niż sam katalogowy rozmiar.
- W maszynach i napędach trzeba patrzeć nie tylko na obciążenie, ale też na temperaturę, zabrudzenie i niewspółosiowość.
- Najczęstsze awarie wynikają z montażu, zanieczyszczeń i złego smarowania, a nie z samego materiału.

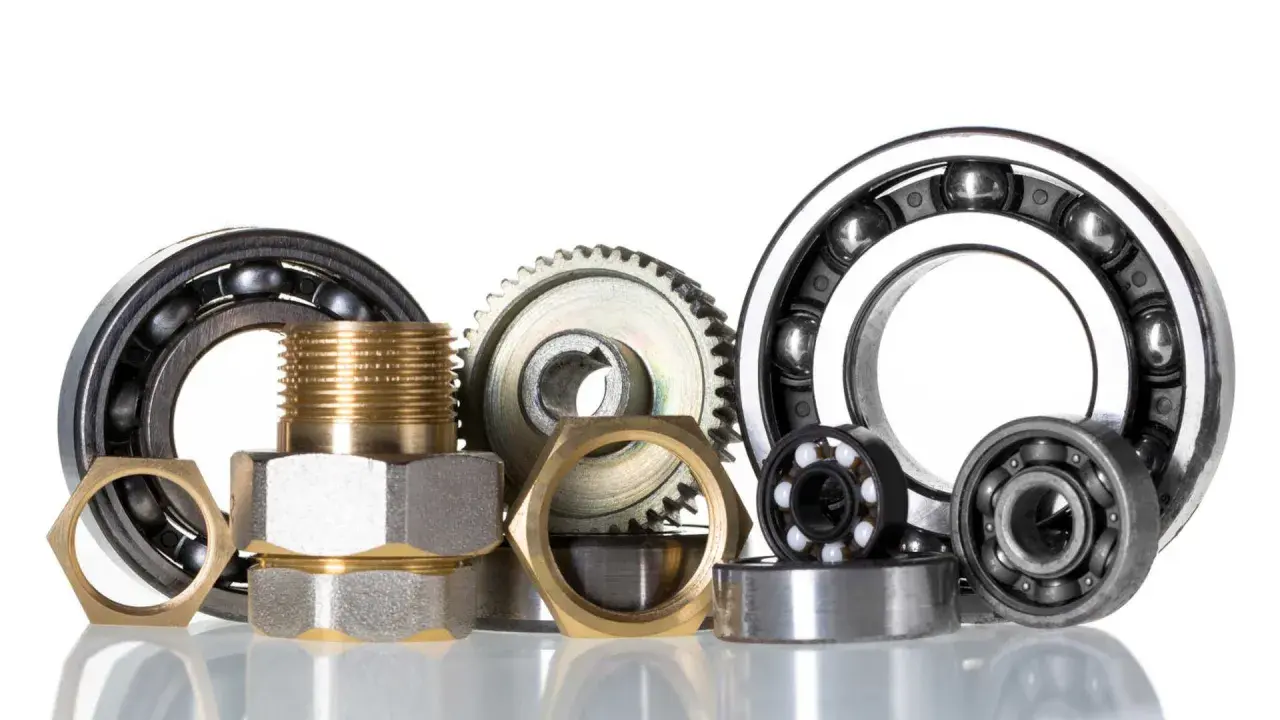

Z czego składa się łożysko i jak przenosi obciążenie
Gdy rozbieram budowę łożyska na czynniki pierwsze, widzę zawsze ten sam schemat: dwa pierścienie, elementy toczne i bieżnie, po których się poruszają. W łożysku tocznym kontakt nie odbywa się „metal o metal”, tylko przez kulki, wałeczki albo igiełki, więc tarcie jest dużo niższe niż w klasycznym styku ślizgowym.
Najważniejsze jest to, że łożysko nie tylko „trzyma wał”. Ono prowadzi go w osi, przejmuje obciążenie promieniowe, osiowe albo mieszane i utrzymuje powtarzalność ruchu. Im lepiej dobrana geometria bieżni i elementów tocznych, tym stabilniej pracuje cały napęd.
Jak podaje NSK Europe, klasyczne łożysko zazwyczaj opiera się na dwóch pierścieniach z bieżniami, elementach tocznych i koszyku, który utrzymuje odstęp między nimi. To prosty układ, ale właśnie w tej prostocie kryje się większość różnic między wariantami stosowanymi w silnikach, przekładniach i pompach.
W praktyce warto pamiętać, że samo łożysko to tylko część układu łożyskowego. Równie ważne są oprawa, gniazdo wału, smar i osłony, bo to one decydują, czy konstrukcja wytrzyma realne warunki pracy. Od tego naturalnie przechodzę do roli poszczególnych elementów.
Najważniejsze elementy łożyska tocznego i rola każdego z nich
W dobrze zaprojektowanym łożysku każdy element ma własne zadanie. Jeśli jeden z nich nie pracuje tak, jak powinien, reszta zaczyna nadrabiać kosztem temperatury, hałasu albo szybszego zużycia. Właśnie dlatego przy ocenie stanu łożyska patrzę nie na jeden objaw, tylko na cały zestaw sygnałów.
| Element | Za co odpowiada | Co zwykle psuje pracę |
|---|---|---|
| Pierścień wewnętrzny | Osadza się na wale i prowadzi ruch elementów tocznych | Luzy na wale, fretting, pęknięcia po przeciążeniu |
| Pierścień zewnętrzny | Współpracuje z oprawą i zamyka tor pracy łożyska | Wybicie gniazda, korozja, odkształcenia oprawy |
| Elementy toczne | Przenoszą obciążenie i ograniczają tarcie | Wżery, odkształcenia, zarysowania, hałas |
| Koszyk | Utrzymuje równy odstęp i prowadzi elementy toczne | Pęknięcia, przegrzanie, wybicie po drganiach |
| Bieżnie | To po nich toczy się kulka lub wałeczek | Brak smaru, zanieczyszczenia, ślady zmęczenia materiału |
| Uszczelnienie lub osłona | Chroni wnętrze i pomaga utrzymać smar | Ucieczka smaru, dostanie się pyłu lub wody |
W praktyce pierścienie robi się zwykle z bardzo czystej stali chromowej, a bieżnie są hartowane, szlifowane i dogładzane. To nie jest ozdoba katalogowa, tylko warunek tego, żeby powierzchnie wytrzymały setki milionów cykli bez szybkiego zużycia. Gdy już widać, z czego składa się taki układ, naturalnie pojawia się pytanie: czy każda wersja działa tak samo? Nie, i właśnie tu różnice konstrukcyjne mają największe znaczenie.
Kulkowe, wałeczkowe i wzdłużne nie przenoszą obciążeń tak samo
Najprościej rzecz ujmując, różnica tkwi w geometrii elementu tocznego. Kula ma kontakt punktowy, wałeczek liniowy, a igiełka daje bardzo dużą nośność przy małej średnicy. To właśnie dlatego jedne łożyska świetnie znoszą obroty, a inne lepiej radzą sobie z ciężarem i udarem.
| Typ | Co wyróżnia konstrukcję | Mocne strony | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Kulkowe | Punkt styku i mniejsze opory toczenia | Wysoka prędkość, cicha praca, prosty dobór | Silniki elektryczne, lżejsze napędy, wentylatory |
| Wałeczkowe | Linia styku i większa powierzchnia przenoszenia sił | Wysoka nośność promieniowa, duża sztywność | Przekładnie, motoreduktory, pompy, cięższe napędy |
| Stożkowe | Geometria ustawiona pod siły promieniowe i osiowe | Radzi sobie z obciążeniem mieszanym | Piasty, przekładnie, układy z dużą siłą osiową |
| Baryłkowe lub samonastawne | Lepiej tolerują niewspółosiowość | Większa odporność na błędy ustawienia | Węzły z ugięciem wału, drganiami lub niedokładnym montażem |
Łożyska kulkowe zwykle wygrywają tam, gdzie liczy się szybkość i niski opór ruchu. Wałeczkowe są z kolei lepsze przy dużych obciążeniach i mniejszej prędkości obrotowej, bo mają większą powierzchnię kontaktu i lepiej rozkładają nacisk. W silnikach i przekładniach to rozróżnienie ma realne znaczenie, bo jeden napęd „lubi” lekkość, a drugi potrzebuje sztywności. I właśnie wtedy nie wystarczy sama nazwa typu, trzeba jeszcze spojrzeć na uszczelnienie oraz smarowanie.
Uszczelnienie i smarowanie często decydują o trwałości
W praktyce to nie sam korpus niszczy łożysko, tylko to, co do niego wpada albo z niego ucieka. Uszczelnienie ma zatrzymać smar i odciąć pył, wodę oraz drobiny metalu, a środek smarny ma odseparować powierzchnie i odprowadzić ciepło. Bez tego nawet bardzo dobre łożysko pracuje krótko.
| Rozwiązanie | Kiedy ma sens | Co daje | O czym trzeba pamiętać |
|---|---|---|---|
| Uszczelnienie kontaktowe | Brudne otoczenie, pył, wilgoć | Bardzo dobra ochrona przed zanieczyszczeniami | Większe tarcie i wyższe opory niż przy wersji otwartej |
| Uszczelnienie bezkontaktowe | Wyższe prędkości i niższe opory | Mniejszy opór ruchu, lepsza praca przy szybkości | Ochrona zwykle słabsza niż w wersji kontaktowej |
| Labirynt | Warunki wysokich obrotów i ograniczonego zabrudzenia | Dobra bariera bez tarcia kontaktowego | Wymaga sensownej konstrukcji obudowy i właściwego montażu |
| Wersja otwarta | Czyste środowisko lub zewnętrzne smarowanie | Najmniejsze opory | Największa wrażliwość na brud i brak obsługi |
W instrukcjach SKF dla silników elektrycznych spotyka się zalecenie, by łożyska toczne dosmarowywać co najmniej raz w roku, a stara komora smarowa była projektowana na 40 000 roboczogodzin. Traktuję to jako dobre przypomnienie, że interwał smarowania zawsze trzeba odnosić do konkretnej maszyny, temperatury i obciążenia, a nie do samego rozmiaru łożyska.
Jeśli więc ktoś pyta mnie, co najbardziej wpływa na trwałość, odpowiadam bez wahania: smar, szczelność i czystość montażu. Samo łożysko może być bardzo dobre, ale bez tych trzech warunków szybko pokaże słaby punkt. To prowadzi już prosto do doboru pod konkretne napędy.
Jak konstrukcja wpływa na dobór łożyska do silników i przekładni
Dobór zaczynam zawsze od obciążenia, ale na tym nie kończę. W maszynach i napędach ważne są jeszcze prędkość, temperatura, drgania, niewspółosiowość i rodzaj smarowania. Dopiero z takiego zestawu danych da się sensownie ocenić, czy wystarczy proste łożysko kulkowe, czy potrzebna jest mocniejsza konstrukcja wałeczkowa albo samonastawna.
| Zastosowanie | Co liczy się najbardziej | Na co zwracam uwagę w konstrukcji |
|---|---|---|
| Silnik elektryczny | Prędkość, niski hałas, umiarkowane obciążenie | Kulka, dobre uszczelnienie, właściwy luz wewnętrzny |
| Motoreduktor lub przekładnia | Sztywność i duże obciążenie promieniowe | Wałeczki, solidny koszyk, odporność na temperaturę smaru |
| Pompa | Ciągła praca i stabilność przy drganiach | Dokładne prowadzenie wału, dobra szczelność, odporność na zanieczyszczenia |
| Układ z niewspółosiowością | Tolerancja błędów montażowych i ugięć | Konstrukcja samonastawna lub baryłkowa |
| Aplikacja o ograniczonej przestrzeni | Mały gabaryt przy zachowaniu nośności | Łożysko igiełkowe lub kompaktowe rozwiązanie toczne |
W praktyce często wygrywa nie „najmocniejsze” łożysko z katalogu, tylko takie, które najlepiej pasuje do realnego profilu pracy. Jeśli napęd kręci się szybko, a obciążenie jest umiarkowane, ciężkie łożysko wałeczkowe może tylko podnieść temperaturę i straty. Jeśli z kolei obciążenie jest duże i układ pracuje pod udarem, lekkie łożysko kulkowe zwykle nie wystarczy. Dobór zaczyna się więc nie od numeru katalogowego, ale od tego, jakie siły i błędy ustawienia ten napęd naprawdę widzi.
Najczęstsze błędy przy montażu i ocenie stanu
Większość awarii, które widzę w praktyce, nie zaczyna się od „wadliwego łożyska”, tylko od złego obchodzenia się z nim. To dobra wiadomość, bo takie błędy da się ograniczyć bez wymiany całej konstrukcji. Poniżej są najczęstsze problemy, które naprawdę skracają żywotność:
- Brudny montaż, czyli kurz, opiłki albo stary smar pozostawiony w gnieździe.
- Wbijanie siły przez element toczny zamiast przez właściwy pierścień.
- Zbyt ciasne lub zbyt luźne pasowanie, które zmienia rozkład obciążeń.
- Ignorowanie niewspółosiowości wału i oprawy.
- Zły środek smarny albo zbyt duża ilość smaru, która podnosi temperaturę.
- Bagatelizowanie pierwszych objawów, takich jak szum, wzrost temperatury lub drgania.
Jeśli łożysko po montażu grzeje się wyraźnie po kilku minutach, nie traktuję tego jako „docierania”, tylko jako sygnał ostrzegawczy. Podobnie jest z charakterystycznym, narastającym szumem albo metalicznym piskiem, bo to zwykle oznacza problem z montażem, smarowaniem albo uszczelnieniem. W praktyce szybka reakcja oszczędza więcej niż wymiana samej sztuki.
Na tym etapie warto też pamiętać o pojęciach takich jak pasowanie i luz wewnętrzny. Pasowanie to sposób osadzenia łożyska na wale lub w obudowie, a luz wewnętrzny to kontrolowany margines między elementami przed montażem. Jeśli któryś z tych parametrów jest źle dobrany, nawet dobre łożysko zaczyna pracować ciężko i nierówno. To prowadzi już do ostatniej, bardzo praktycznej listy kontrolnej.
Zanim zamkniesz obudowę, sprawdź te rzeczy
Przed montażem nowego łożyska zawsze robię krótką kontrolę pięciu punktów. To szybka lista, ale właśnie ona najczęściej decyduje o tym, czy napęd będzie działał spokojnie, czy wróci z objawami awarii po kilku tygodniach.
- Sprawdź, czy typ łożyska odpowiada kierunkowi obciążenia, a nie tylko wymiarowi wału.
- Oceń stan gniazda, wału i oprawy, bo pęknięcia albo wybicia psują nawet nowy element.
- Dobierz smar i uszczelnienie do temperatury, prędkości i środowiska pracy.
- Upewnij się, że montaż nie wprowadza naprężeń i nie wymusza pracy „na skos”.
- Po uruchomieniu sprawdź temperaturę, dźwięk i drgania, zanim oddasz maszynę do normalnej pracy.
Właśnie dlatego sama budowa łożyska nie wystarczy, jeśli pominiesz smar, osadzenie i warunki pracy. Gdy te elementy są dobrze ustawione, nawet zwykłe łożysko pracuje długo i bezproblemowo, a gdy są źle dobrane, najprostszy detal zaczyna generować koszty szybciej, niż się spodziewasz.
