Sprzęgła zębate łączą dwa wały tam, gdzie trzeba przenieść duży moment, a jednocześnie zostawić trochę tolerancji na niewspółosiowość montażową. W praktyce sprawdzają się w ciężkich napędach przemysłowych, ale tylko wtedy, gdy są dobrze dobrane, poprawnie nasmarowane i ustawione z odpowiednią dokładnością. Poniżej rozbieram ich działanie na czynniki pierwsze, pokazuję typowe zastosowania, sposób doboru oraz błędy, które najczęściej skracają żywotność.
Najważniejsze informacje w skrócie
- To rozwiązanie dobrze przenosi wysoki moment i pozwala kompensować niewielką niewspółosiowość wałów.
- Najlepiej pracuje w pompach, sprężarkach, wentylatorach, przenośnikach i ciężkich napędach walców.
- Jego trwałość najbardziej zależy od smarowania, uszczelnień i dokładnego ustawienia podczas montażu.
- Dobór zaczynam od momentu, prędkości, współczynnika pracy oraz dopuszczalnej niewspółosiowości.
- Najczęstsza przyczyna awarii to nie sama konstrukcja, tylko brak filmu smarnego albo zbyt duże odchyłki osi.
Jak działają sprzęgła zębate i dlaczego dobrze znoszą obciążenia
W środku sprawa jest prostsza, niż sugeruje nazwa. Moment przechodzi z zewnętrznych zębów piasty do wewnętrznych zębów tulei, a cały układ pracuje pod smarem i z niewielkim luzem roboczym. Koronowany profil zębów ogranicza nacisk krawędziowy, więc połączenie lepiej znosi drobne odchyłki kątowe i promieniowe niż sztywne sprzężenie bez takiej geometrii.
To właśnie dlatego taki napęd jest ceniony w maszynach, które pracują ciężko i długo. Nie tłumi drgań tak dobrze jak rozwiązania elastomerowe, ale w zamian daje bardzo dużą gęstość momentu i sporą odporność na obciążenie. W odpowiedniej konfiguracji kompensuje też przemieszczenie wzdłużne, co przy maszynach z przyrostem temperatury albo pracą na fundamencie nie jest detalem, tylko realnym ułatwieniem eksploatacji.
Najważniejsza rzecz, którą podkreślam w praktyce: to nie jest lekarstwo na źle ustawiony układ. Jeśli wały są mocno rozjechane, zużycie zaczyna przyspieszać bardzo szybko, nawet jeśli samo sprzęgło wygląda „mocno”. To prowadzi prosto do pytania, gdzie takie rozwiązanie faktycznie ma sens.
Gdzie ten typ sprzęgła ma największy sens
Najczęściej spotykam je w pompach, sprężarkach, wentylatorach, przenośnikach, napędach walców i w innych układach, w których liczy się duża moc przenoszona przez stosunkowo kompaktowy element. W katalogach producentów widać bardzo szeroką skalę pracy: od średnich napędów po bardzo ciężkie serie, które przenoszą moment liczony w setkach tysięcy niutonometrów. To dobrze pokazuje, że nie jest to rozwiązanie niszowe, tylko typowo przemysłowe.
W praktyce wybieram je wtedy, gdy ważniejsze są sztywność skrętna, wysoki moment i tolerancja umiarkowanej niewspółosiowości niż amortyzacja uderzeń. W napędach o dużej masie wirującej dobrze znoszą pracę ciągłą, a przy poprawnym montażu nie wymagają tak częstej ingerencji, jak wielu osobom się wydaje. Warunek jest jeden: układ musi być czysty, smarowany i kontrolowany, bo kurz i brak filmu smarnego robią tu największą różnicę.
Jeżeli więc napęd ma przenosić moc bez przesadnej „gumowości”, a jednocześnie nie da się go ustawić idealnie co do setnych milimetra, to jest to rozwiązanie warte rozważenia. Żeby jednak nie wybrać go na ślepo, trzeba zajrzeć do konstrukcji.
Z czego składa się taki napęd i jakie ma odmiany

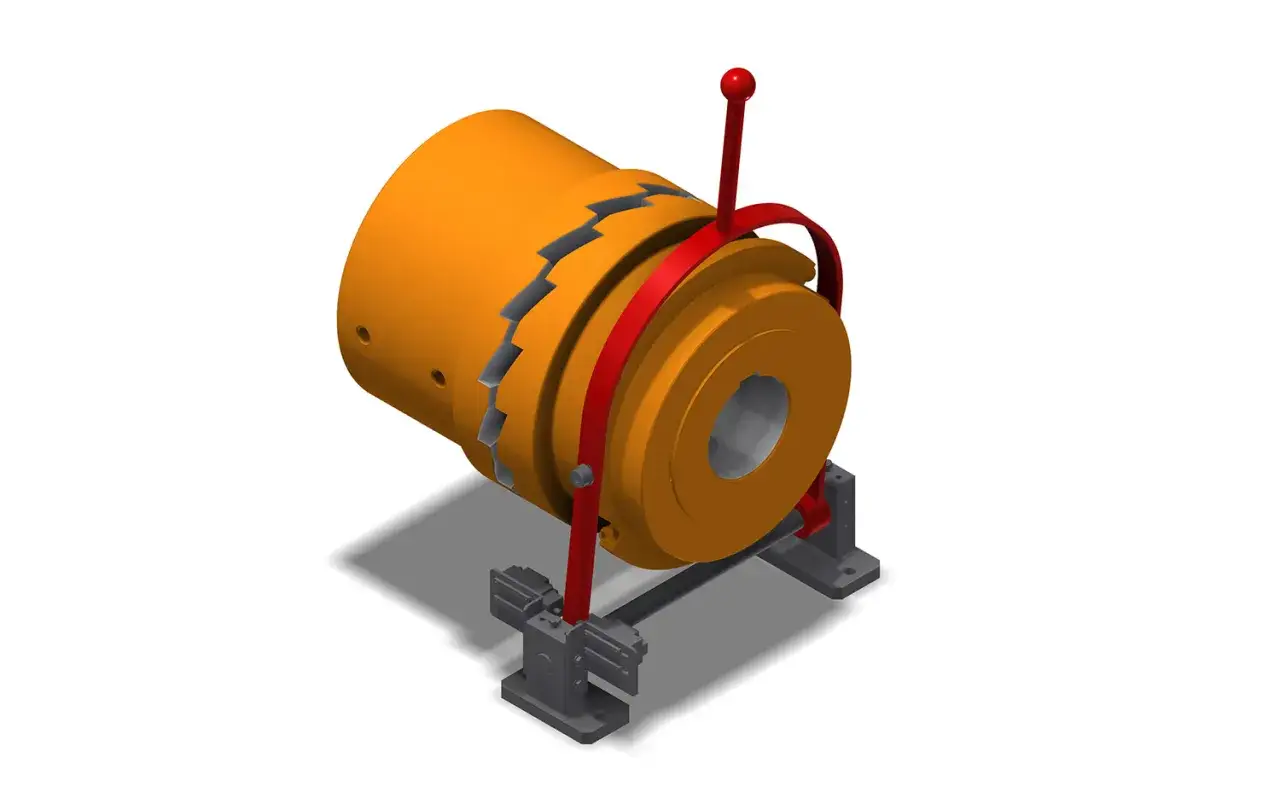

Typowe sprzęgło zębate składa się z dwóch piast, tulei z uzębieniem wewnętrznym, uszczelnień i smaru. W lepszych wykonaniach piasty mają zęby koronowane, czyli lekko „zaokrąglone” na końcach, co poprawia kontakt przy niewielkich odchyłkach i zmniejsza zużycie. Sama tuleja bywa dzielona, bo to ułatwia montaż i późniejszy serwis bez rozbierania całego napędu.
| Odmiana | Kiedy ją wybieram | Co daje | Na co uważać |
|---|---|---|---|
| Jednostronne zazębienie | Gdy jeden koniec pracuje z wałem pływającym albo w układzie pionowym | Prostsza i krótsza konstrukcja | Nie zastępuje kompensacji przesunięcia równoległego |
| Dwustronne zazębienie | Gdy układ ma kompensować zarówno odchyłkę kątową, jak i promieniową | Lepsza tolerancja niewspółosiowości | Wymaga bardzo dobrego smarowania obu stref zazębienia |
| Wersja z przekładką | Gdy trzeba zostawić odstęp między maszynami i ułatwić demontaż | Łatwiejszy serwis i większa elastyczność zabudowy | Trzeba pilnować długości, wyważenia i luzów montażowych |
W praktyce najbardziej opłaca się ten wariant, który najlepiej pasuje do geometrii całego układu, a nie tylko do katalogu. To prowadzi prosto do doboru, bo moment na papierze to dopiero połowa sukcesu.
Jak dobrać je do momentu, prędkości i warunków pracy
Ja zawsze zaczynam od prostego rachunku, bo bez tego łatwo dobrać element zbyt mały albo niepotrzebnie przewymiarowany. Punkt wyjścia wygląda tak: TKN ≥ TN × SB, gdzie TKN to dopuszczalny moment sprzęgła, TN to moment nominalny maszyny, a SB to współczynnik pracy. Sam moment maszyny liczę ze wzoru TN = 9550 × P / n, czyli z mocy w kW i prędkości obrotowej w obr/min.
Przykład jest prosty. Napęd o mocy 15 kW i prędkości 1450 obr/min daje moment nominalny około 99 Nm. Jeżeli warunki pracy wymagają współczynnika 1,5, trzeba szukać rozwiązania o momencie nominalnym co najmniej 149 Nm. To nadal tylko pierwszy filtr, ale bardzo porządkuje wybór i od razu pokazuje, czy jesteśmy w bezpiecznym zakresie.
| Warunki pracy | Typowy współczynnik SB | Co to oznacza w praktyce |
|---|---|---|
| Pompki odśrodkowe, dmuchawy, sprężarki odśrodkowe | 1,0 | Obciążenie jest dość równe, więc zapas może być niewielki |
| Praca ciągła z umiarkowaną zmiennością momentu | 1,5 | Warto uwzględnić normalne wahania i rozruchy |
| Przenośniki taśmowe, łańcuchowe i śrubowe | 2,0 | Obciążenie bywa zmienne, więc potrzebny jest wyraźniejszy zapas |
| Uderzeniowe warunki pracy i kruszarki | 2,5 | Tu zapas ma już realne znaczenie dla trwałości |
| Sprężarki tłokowe | 3,0 | Praca jest bardziej pulsacyjna, więc dobór musi być ostrożny |
Przy doborze patrzę też na prędkość graniczną, średnicę otworu, wpust, wyważenie dynamiczne i rzeczywistą niewspółosiowość po montażu. Wysokie obroty potrafią ujawnić problemy, których nie widać przy wolnym kręceniu na hali. Jeśli do tego dochodzi wał pośredni albo większy odstęp między maszynami, trzeba pilnować nie tylko momentu, ale także długości zabudowy i krytycznych prędkości całego zespołu.
Dobry dobór na tym etapie zwykle eliminuje większość problemów. Ale nawet najlepiej policzony element potrafi paść szybko, jeśli montaż i smarowanie są zrobione po macoszemu.
Montaż i smarowanie, które decydują o trwałości
W sprzęgle zębatym film smarny nie jest dodatkiem, tylko warunkiem pracy. Gdy smaru brakuje albo jest źle dobrany, zęby zaczynają się wycierać, pojawia się smużenie powierzchni, rdzawy pył od frettingu i rosnący luz. W materiałach producentów powtarza się ta sama myśl: niedobór właściwego smaru to jedna z głównych przyczyn awarii.
Na etapie serwisu zwracam uwagę na kilka rzeczy jednocześnie:
- dokładność współosiowości po montażu,
- stan uszczelnień i pierścieni uszczelniających,
- czystość smaru i brak zanieczyszczeń,
- temperaturę pracy, wilgoć i ewentualne częste zmiany kierunku obrotów,
- czy smar nie został wymieszany „na oko” z innym typem, który pogarsza parametry pracy.
To właśnie przy smarowaniu widać różnicę między dobrze prowadzonym utrzymaniem ruchu a przypadkową obsługą. Zwykłe smary uniwersalne potrafią się rozdzielać pod wpływem sił odśrodkowych, więc w praktyce w miejscu zazębienia zostaje za mało środka smarnego. W cięższych napędach używam więc smarów przeznaczonych specjalnie do takich połączeń, a interwał dosmarowania uzależniam od temperatury, zabrudzenia i liczby cykli rozruchowych.
Jeżeli po otwarciu obudowy widzę wyraźne wytarcie profilu zębów, metaliczny osad albo odbarwienia poślizgowe, nie traktuję tego jako „normalnego zużycia”. To zwykle sygnał, że problem trwa już od dłuższego czasu. I właśnie w tym miejscu naturalnie pojawia się pytanie, czy na pewno ten typ sprzęgła jest najlepszy dla danego układu.
Kiedy lepsze będzie inne rozwiązanie niż zębate
W mojej praktyce wybór często sprowadza się do porównania z rozwiązaniem tarczowym albo elastomerowym. Każde z nich ma sens, ale w innych warunkach. Najprościej widać to w zestawieniu:
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy wygrywa |
|---|---|---|---|
| Sprzęgło zębate | Bardzo wysoki moment, kompaktowa budowa, dobra tolerancja niewspółosiowości | Wymaga smarowania i dokładnego montażu, słabo tłumi drgania | Ciężkie napędy, wysokie obciążenia, kompaktowa zabudowa |
| Sprzęgło tarczowe | Wysoka sztywność, brak smarowania, dobra praca przy dużych obrotach | Mniej wybacza błędy ustawienia i zwykle gorzej znosi duże odchyłki | Gdy liczy się precyzja, czystość i mała obsługa |
| Sprzęgło elastomerowe | Tłumienie drgań, prostsza obsługa, brak smarowania | Mniejsza odporność na bardzo duże momenty i temperaturę | Gdy ważna jest redukcja udarów i niższa cena obsługi |
Jeżeli napęd pracuje ciężko, a serwis ma być przewidywalny, ten typ połączenia nadal ma bardzo mocną pozycję. Jeśli jednak priorytetem jest brak smarowania albo tłumienie drgań, ja zwykle sprawdzam od razu alternatywę, zamiast próbować „ratować” projekt jednym uniwersalnym rozwiązaniem. To ostatnie podejście najczęściej kończy się kompromisem, który z czasem kosztuje więcej niż pierwotny wybór.
Trzy rzeczy, które sprawdzam przed zamówieniem
- Rzeczywisty moment i zapas pracy - nie tylko moc silnika, ale też rozruch, zatrzymanie, przeciążenia i ewentualne uderzenia.
- Geometrię układu - przesunięcie promieniowe, kątowe, odstęp między maszynami i to, czy konfiguracja pozwala na łatwy serwis.
- Warunki obsługi - dostęp do dosmarowania, stan uszczelnień, temperatura, zabrudzenie oraz możliwość regularnej kontroli luzu i zużycia.
Jeżeli te trzy punkty są domknięte, sprzęgło zębate zwykle pracuje długo i przewidywalnie. Gdy jeden z nich pozostaje niewyjaśniony, lepiej wrócić do doboru niż liczyć na szczęście, bo w ciężkich napędach to właśnie szczegóły robią największą różnicę.
