Dobry rysunek techniczny koła zębatego ma jednocześnie pokazać geometrię, sposób współpracy z drugim kołem i dane potrzebne do wykonania części. W praktyce nie chodzi o to, by odrysować każdy ząb, tylko by jasno przekazać moduł, liczbę zębów, średnice, szerokość wieńca i cechy, które decydują o spasowaniu. W tym tekście pokazuję, jak taki rysunek czytać, co trzeba na nim opisać i gdzie najczęściej pojawiają się błędy.
Najważniejsze elementy dobrego rysunku koła zębatego
- W widoku złożeniowym koło pokazuje się zwykle uproszczone, bez pełnego rysunku wszystkich zębów.
- Okrąg podziałowy jest punktem odniesienia dla geometrii, przełożenia i współpracy z drugim kołem.
- Na rysunku wykonawczym muszą być dane do produkcji: moduł, liczba zębów, kąt zarysu, szerokość wieńca, otwór, tolerancje i materiał.
- Dla kół skośnych ważne są jeszcze kąt helisy i zwrot uzębienia, bo bez tego łatwo zamówić złą część.
- Największe błędy to mieszanie uproszczeń z detalem i pomijanie parametrów, które warsztat traktuje jako obowiązkowe.
Jak czytać rysunek koła zębatego bez zgadywania
Ja zwykle zaczynam od dwóch pytań: czy to jest rysunek złożeniowy, czy wykonawczy, i do czego część ma służyć. Od odpowiedzi zależy wszystko, bo ten sam element można pokazać bardzo oszczędnie albo bardzo dokładnie. W dokumentacji złożeniowej koło zębate bywa przedstawione jako bryła bez pełnego zarysu zębów, a najważniejszą wskazówką staje się powierzchnia podziałowa zaznaczona cienką linią punktowo-kreskową.
Taki zapis nie jest „ubogi”. On po prostu robi miejsce dla informacji naprawdę istotnej: jak koło współpracuje z drugim kołem, gdzie przebiega oś i jaki jest gabaryt elementu. W przekroju osiowym albo w rysunku wykonawczym możesz już zobaczyć więcej detali, ale wciąż nie ma sensu odrysowywać każdego zęba w każdym widoku. W mechanice liczy się czytelność, nie dekoracja.

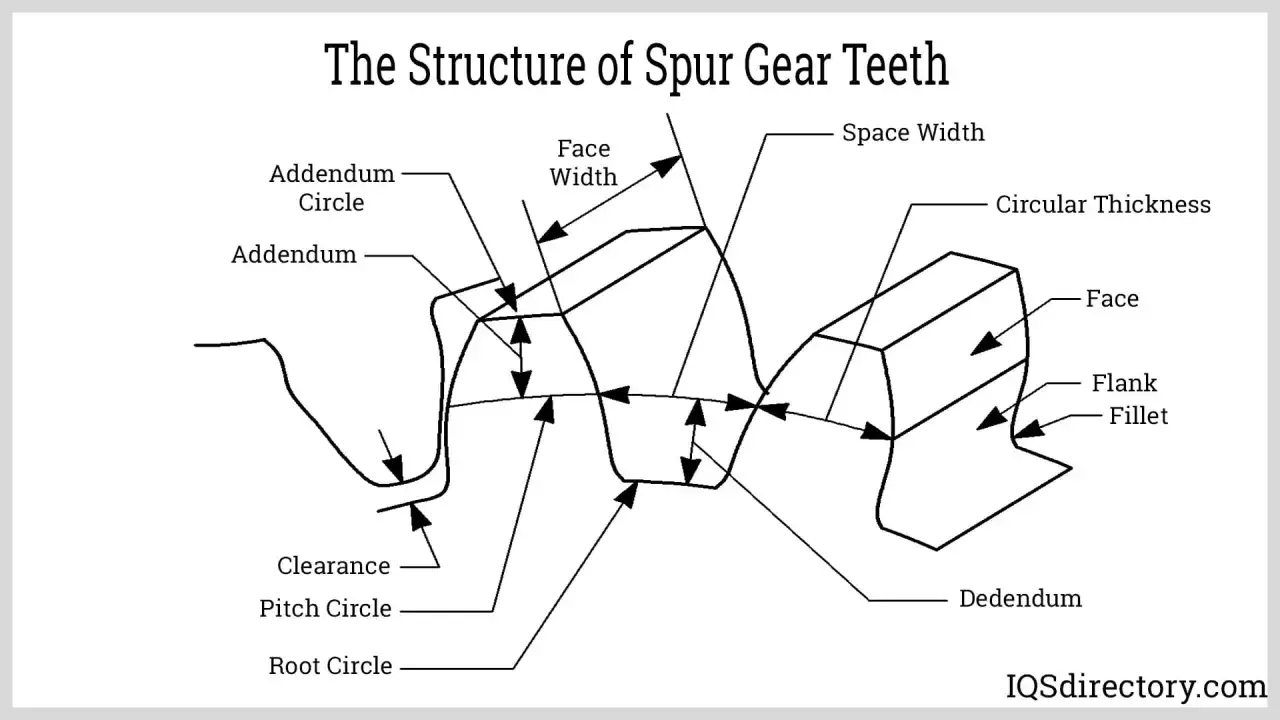

| Element na rysunku | Co oznacza | Po co to jest |
|---|---|---|
| Kontur zewnętrzny | Obrys koła lub wieńca | Określa gabaryt części |
| Okrąg podziałowy | Powierzchnia podziałowa zazębienia | Pokazuje teoretyczne miejsce współpracy z drugim kołem |
| Okrąg stóp | Dno wrębów międzyzębnych | Pomaga ocenić geometrię i obróbkę uzębienia |
| Linia osi | Oś obrotu koła | Jest potrzebna do montażu i wymiarowania |
| Symbol kierunku zębów | Rodzaj uzębienia i jego zwrot | Ułatwia szybkie rozpoznanie typu koła |
Jeśli umiesz odczytać te elementy, łatwiej przejść do danych wykonawczych, bo właśnie one decydują o tym, czy koło da się poprawnie zrobić i zamontować.

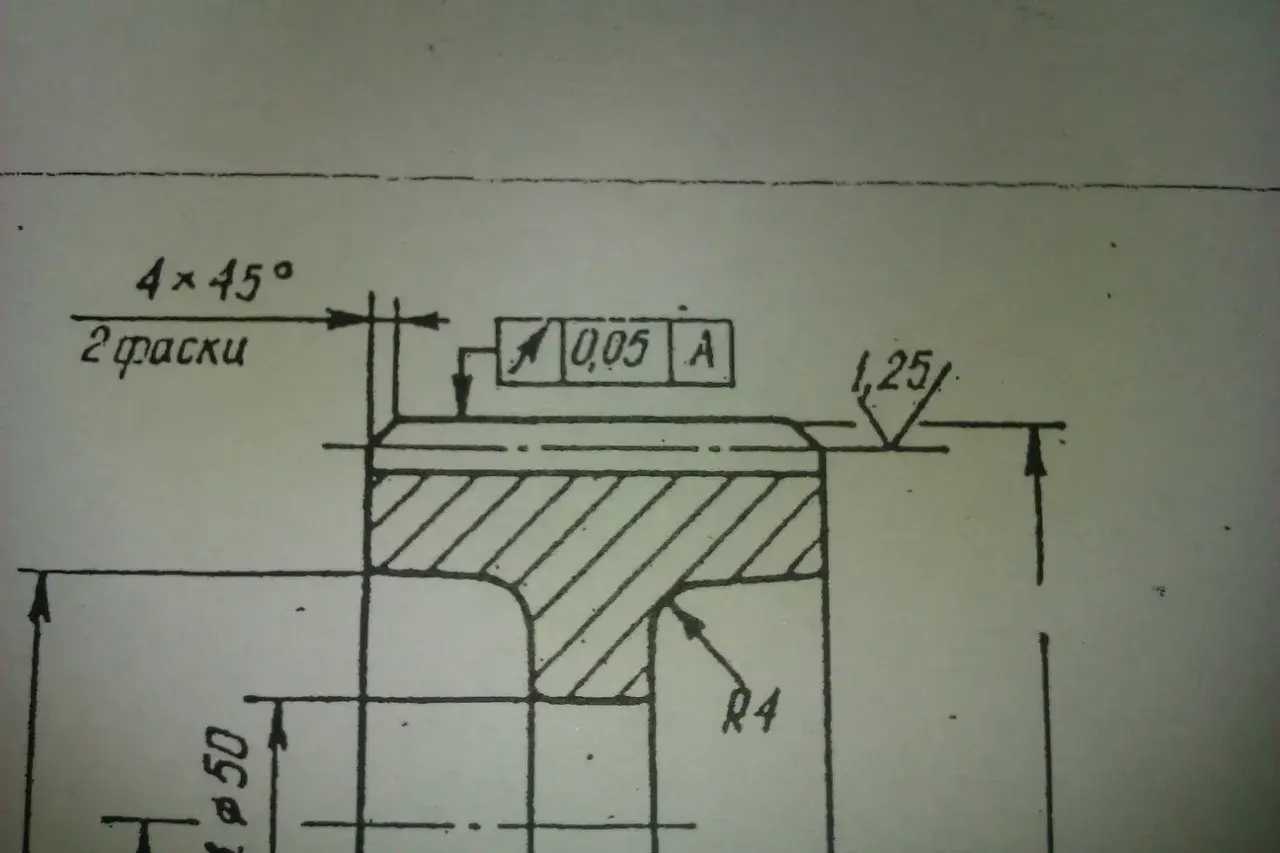

Jakie dane muszą znaleźć się na rysunku wykonawczym
W rysunku wykonawczym nie wystarczy sam kształt. Potrzebny jest zestaw parametrów, który pozwala wykonać koło bez domysłów. Najczęściej zaczynam od geometrii podstawowej, a dopiero później dopisuję wymagania technologiczne. To porządkuje dokument i od razu pokazuje, co jest krytyczne dla współpracy przekładni.
| Dana | Co oznacza | Dlaczego jest ważna |
|---|---|---|
| m, moduł | Wielkość zęba i skala uzębienia | Bez zgodnego modułu koła nie będą współpracować |
| z, liczba zębów | Ilość zębów na obwodzie | Wpływa na średnicę i przełożenie |
| α, kąt zarysu | Geometria profilu zęba | Decyduje o współpracy i rozkładzie sił |
| β i zwrot L/P | Kąt helisy i ręka uzębienia | Kluczowe przy kołach skośnych |
| b, szerokość wieńca | Szerokość strefy zazębienia | Wpływa na nośność i gabaryt |
| d, da, df | Średnice podziałowa, wierzchołków i stóp | Są potrzebne do obróbki, kontroli i montażu |
| Otwór, wpust, pasowanie | Sposób osadzenia na wale | Bez tego nie da się poprawnie zmontować części |
| Materiał, obróbka cieplna, chropowatość, klasa dokładności | Wymagania jakościowe i trwałościowe | Decydują o żywotności i cenie wykonania |
W praktyce trzymam prostą zasadę: najpierw geometria, potem montaż, na końcu technologia. To pozwala uniknąć sytuacji, w której rysunek jest „ładny”, ale nie mówi, jak tę część wykonać. Moduły też nie są dowolne. W dokumentacji i doborze przekładni korzysta się z wartości znormalizowanych, takich jak 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8 czy 10.
Jeśli potrzebujesz szybkiej kontroli geometrii, przy standardowym kole prostym możesz oprzeć się na zależnościach d = m · z, da = m · (z + 2) i df ≈ m · (z - 2,4). To nie zastępuje dokumentacji, ale bardzo szybko pokazuje, czy projekt jest spójny. Przykład jest prosty: dla m = 2 mm i z = 24 wychodzi d = 48 mm, da = 52 mm i df ≈ 43,2 mm. Takie przeliczenie często wyłapuje błąd, zanim rysunek trafi do warsztatu.
Kiedy masz już komplet danych, zostaje jeszcze jedno ważne pytanie: jak to samo koło wygląda w różnych typach uzębienia i dlaczego nie wolno ich mieszać w opisie.
Czym różni się zapis dla kół prostych, skośnych i stożkowych
Nie każdy rysunek koła zębatego wygląda tak samo, bo inny jest też sposób pracy przekładni. Przy zębach prostych zapis jest najczytelniejszy: liczy się średnica podziałowa, szerokość wieńca i dane montażowe. Przy zębach skośnych dochodzi helisa, a więc kierunek skrętu i kąt pochylenia. Przy stożkowych zmienia się sama logika geometrii, bo zamiast walca pojawia się stożek podziałowy.
| Typ uzębienia | Co trzeba zaznaczyć na rysunku | Typowy problem |
|---|---|---|
| Proste | Podstawowe średnice, moduł, liczbę zębów i szerokość wieńca | Zbyt skromny opis, jeśli część ma trafić do produkcji |
| Skośne | Kąt helisy, zwrot lewy lub prawy i dane geometryczne pary | Pomylenie kierunku skrętu i zła współpraca z drugim kołem |
| Daszkowe | Oba kierunki helisy oraz wyraźne zaznaczenie osi symetrii | Niejasny zapis układu V |
| Stożkowe | Kąt stożka podziałowego i położenie osi | Mylenie z kołem walcowym przy pobieżnym odczycie |
| Wewnętrzne | Średnice wewnętrzne i sposób zazębienia od strony wieńca | Trudny odczyt bez przekroju lub dodatkowego detalu |
Ja nie zostawiam zwrotu helisy „do domyślenia”. To jeden z tych szczegółów, które wydają się drugorzędne, dopóki ktoś nie zamówi pary o odwrotnej ręce. W przekładniach zębatych to nie jest drobiazg estetyczny, tylko parametr funkcjonalny.
Warto też pamiętać, że w złożeniach często wystarcza symboliczny zapis linii zębów albo powierzchni podziałowej. Jeśli rysunek ma pokazać współpracę całego napędu, nie musisz przeładowywać go detalami. Jeśli ma iść do wykonania, wtedy detal ma już pierwszeństwo przed skrótem.
Jak przygotować rysunek, który da się naprawdę wykonać
W dokumentacji warsztatowej najbardziej cenię rysunki, które nie zostawiają miejsca na interpretację. Dlatego zwykle pracuję według krótkiej sekwencji: najpierw definiuję geometrię, potem sposób osadzenia, a na końcu warunki wykonania. To nie jest biurokracja dla samej biurokracji. To po prostu najpewniejszy sposób, żeby warsztat nie musiał zgadywać.
- Ustal typ koła i przyjętą konwencję przedstawienia.
- Dobierz moduł, liczbę zębów, kąt zarysu i ewentualnie kąt helisy.
- Policz średnice podstawowe i sprawdź, czy koło pasuje do pary współpracującej.
- Dorysuj otwór, wpust, piastę, fazy i wszystkie elementy montażowe.
- Dopisz materiał, twardość, obróbkę cieplną, chropowatość i klasę dokładności.
- Sprawdź, czy widok ogólny nie miesza się z detalem technologicznym.
Jeśli rysunek ma wyjść z działu konstrukcyjnego do produkcji, ja zwykle wolę dwa uzupełniające widoki zamiast jednego przeładowanego. Widok ogólny pokazuje bryłę i zasadę pracy, a detal dopowiada to, co naprawdę potrzebne do wykonania. To oszczędza czas przy kontroli i zmniejsza liczbę pytań z warsztatu.
W praktyce takie podejście działa szczególnie dobrze przy kołach osadzanych na wale klinowym lub wpustowym. Wtedy sama geometria zębów nie wystarczy, bo równie ważne są pasowanie otworu, długość osadzenia i ewentualne ograniczenia wynikające z obróbki.
Jeżeli ta część dokumentacji jest zamknięta, zostaje jeszcze najczęstsze źródło problemów: błędy, które wyglądają drobno, ale psują cały rysunek.
Najczęstsze błędy, które robią problem w warsztacie
Najwięcej czasu traci się nie na samym projektowaniu, tylko na poprawianiu niejasnych rysunków. I tu nie chodzi o brak wiedzy z geometrii, lecz o pominięcie jednego szczegółu, który dla wykonawcy jest krytyczny. Ja zwykle sprawdzam te rzeczy jako pierwsze:
- Rysowanie wszystkich zębów w widoku złożeniowym, mimo że wystarczyłoby uproszczenie.
- Brak informacji o kierunku helisy przy kołach skośnych.
- Mylenie modułu z podziałką lub podawanie przypadkowej wartości niezgodnej z serią normalną.
- Pomijanie otworu, wpustu albo pasowania, choć koło ma być osadzone na wale.
- Brak materiału, obróbki cieplnej i chropowatości, przez co technologia musi zgadywać wymagania.
- Łączenie uproszczonego widoku z pełnym detalem w jednym miejscu bez jasnej logiki.
Najgroźniejszy błąd jest paradoksalnie najprostszy: ktoś widzi koło zębate, ale nie widzi już napędu jako układu. A przecież rysunek ma pokazać nie tylko sam kształt części, lecz także to, jak ta część ma pracować z wałem, łożyskami i drugim kołem. Jeśli ten łańcuch informacji się urwie, dokumentacja zaczyna żyć własnym życiem.
Dlatego przy poprawkach zwykle nie szukam „błędu w zębach”, tylko pytam, czy opis pozwala jednoznacznie złożyć, wykonać i skontrolować element. To prostsze podejście i zazwyczaj daje lepszy efekt.
Co jeszcze sprawdzam, zanim rysunek trafi do produkcji
Na końcu zostawiam sobie krótki przegląd kontrolny. To mały nawyk, ale w praktyce oszczędza najwięcej nerwów, bo wyłapuje nie tyle błędy rachunkowe, ile luki w opisie. W przypadku koła zębatego sprawdzam przede wszystkim:
- czy rysunek złożeniowy i wykonawczy nie zostały pomieszane,
- czy moduł, liczba zębów i średnice są ze sobą zgodne,
- czy typ uzębienia, kąt zarysu i kierunek helisy są zapisane bez skrótów myślowych,
- czy otwór, wpust i pasowanie odpowiadają rzeczywistemu wałowi,
- czy materiał i obróbka cieplna pasują do obciążenia napędu,
- czy opis nie miesza symboli z różnych konwencji i norm.
Jeżeli te punkty są domknięte, dokumentacja przestaje być szkicem, a staje się instrukcją dla technologii, kontroli i montażu. I właśnie o to chodzi w dobrym rysunku koła zębatego: ma być krótki w formie, ale bezbłędny w treści.
