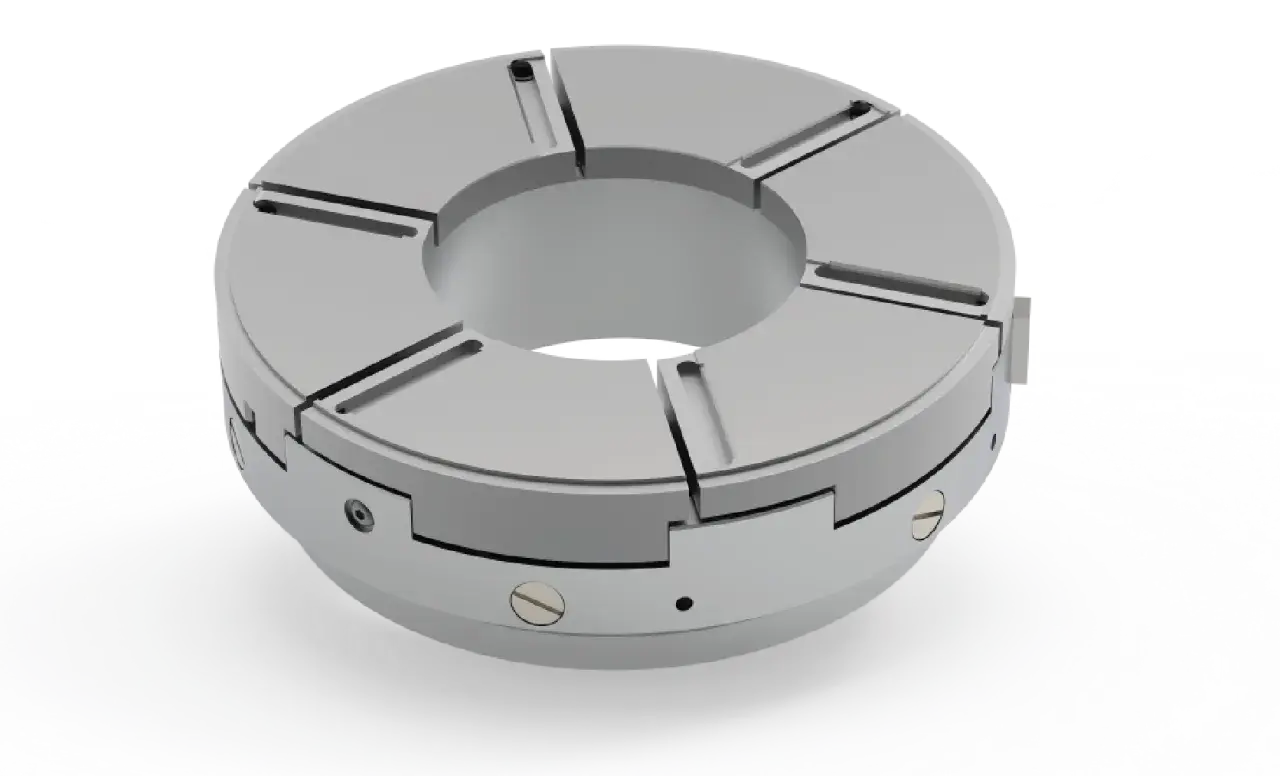

Łożyska wysokoobrotowe to nie jest po prostu szybsza wersja zwykłych łożysk. W napędach o dużej dynamice decydują o tym, czy układ utrzyma temperaturę, sztywność i dokładność, czy zacznie się grzać, hałasować i tracić precyzję po krótkim czasie pracy. W tym tekście pokazuję, jak je rozpoznawać, czym różnią się popularne konstrukcje i na co patrzę przed wyborem do maszyny albo napędu.
Najważniejsze rzeczy, które trzeba sprawdzić przed doborem łożyska do szybkiego napędu
- Najpierw sprawdź nie tylko obroty, ale też obciążenie promieniowe i osiowe, bo to one kierują wyborem konstrukcji.
- W praktyce liczy się też wskaźnik dN, czyli średnica otworu razy prędkość obrotowa.
- Przy wysokich obrotach zwykły smar nie zawsze wystarcza, a nadmiar środka smarnego potrafi zaszkodzić bardziej niż jego niedobór.
- Duże znaczenie mają klasa dokładności, preload i czystość montażu.
- W wielu zastosowaniach najlepiej sprawdzają się precyzyjne łożyska kulkowe skośne, ale nie są one uniwersalne.
Kiedy szybkie łożysko naprawdę ma sens
W maszynach warsztatowych i napędach przemysłowych taki dobór ma sens wtedy, gdy obroty idą w parze z krótkim czasem reakcji, niskimi stratami i małym biciem. Najczęściej widzę to we wrzecionach tokarek i frezarek, w silnikach elektrycznych o dużej prędkości, w sprężarkach, pompach i w wybranych przekładniach precyzyjnych. Liczy się nie tylko to, że wał ma kręcić się szybko, ale też to, jak długo ma utrzymać parametry bez wzrostu temperatury i drgań.
Jeśli aplikacja pracuje krótko i ma umiarkowane obciążenie, czasem wystarczy dobrze dobrane standardowe łożysko. Gdy jednak napęd ma pracować godzinami, a dodatkowo pojawia się obciążenie mieszane, zwykły element szybko pokazuje swoje ograniczenia. Wtedy przewagę daje geometria dopasowana do obrotów, odpowiednia klasa dokładności i rozsądne smarowanie. Gdy już wiadomo, po co taki dobór ma sens, trzeba przejść do konkretów: obciążeń, temperatury i prędkości.
Jak dobrać łożysko do szybkiego napędu
Ja zaczynam od trzech pytań: jaka jest prędkość, jakie są kierunki obciążeń i jakim smarowaniem dysponuje układ. Dopiero potem patrzę na dokładność oraz pasowania. W katalogach często przewija się wskaźnik dN - to po prostu iloczyn średnicy otworu łożyska w milimetrach i prędkości obrotowej w obr/min. To wygodny skrót, bo pomaga porównywać układy o różnych wymiarach bez mylenia samego rpm z rzeczywistym obciążeniem cieplnym.
| Czynnik | Co sprawdzić w praktyce | Co się dzieje, gdy to zignorujesz |
|---|---|---|
| Prędkość | Limit katalogowy, dN, czas pracy przy pełnym obciążeniu | Wzrost temperatury, spadek lepkości smaru, szybsze zużycie |
| Obciążenie | Udział sił promieniowych i osiowych | Przeciążenie bieżni, hałas, gorsza trwałość |
| Sztywność | Preload, kąt styku, układ parowany | Bicie, drgania, utrata dokładności |
| Dokładność | Klasa P5, P4 lub P2 tam, gdzie jest to uzasadnione | Większe odchyłki geometryczne i gorsza kultura pracy |
| Smarowanie | Grease, oil, oil-air, chłodzenie | Przegrzewanie albo zbyt duże opory ruchu |
W praktyce nie lubię decyzji podejmowanych wyłącznie na podstawie prędkości z katalogu. Dwa identycznie szybkie układy mogą pracować zupełnie inaczej, jeśli jeden ma odpowiedni preload, czyli wstępne napięcie, i chłodzenie, a drugi został po prostu dokręcony na czuja. Dopiero po takim przeglądzie ma sens wybór konstrukcji, bo to ona decyduje, czy układ będzie stabilny, czy tylko szybki na papierze.
Które konstrukcje wybiera się najczęściej
W szybkim napędzie najczęściej wygrywa łożysko kulkowe skośne. Dobrze znosi obciążenia mieszane, a przy odpowiednim układzie parowanym daje wysoką sztywność osiową, której potrzebują wrzeciona i precyzyjne napędy. W praktyce spotyka się wersje z kątem styku rzędu 15° i 25°: mniejszy sprzyja prędkości, większy daje więcej sztywności osiowej. To nie detal z katalogu, tylko realny kompromis.
Większy kąt styku poprawia nośność osiową, ale zwykle ogranicza prędkość. Dlatego przy wysokich obrotach nie wybiera się „najmocniejszego” wariantu w ciemno, tylko taki, który pasuje do rzeczywistego obciążenia i dynamiki układu. Przy napędach elektrycznych i wrzecionach warto też rozważyć konstrukcje hybrydowe z kulkami ceramicznymi, bo niższa masa elementów to mniejsze siły odśrodkowe, niższe grzanie i lepsza praca przy bardzo dużych obrotach.
| Typ | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Kulkowe skośne | Wysoka sztywność, dobre do obciążeń mieszanych, popularne w precyzyjnych układach | Wymagają poprawnego preloadu i starannego montażu | Wrzeciona, silniki, pompy, precyzyjne przekładnie |
| Hybrydowe | Mniejsze tarcie, niższe nagrzewanie, lepsza praca przy bardzo dużych obrotach | Wyższy koszt i większa wrażliwość na czystość układu | Wrzeciona, e-drives, aplikacje o dużej dynamice |
| Walcowe precyzyjne | Duża sztywność promieniowa i wysoka nośność | Słabiej znoszą dominujące obciążenie osiowe | Wały pośrednie, zespoły prowadzące, wybrane napędy maszynowe |
| Czteropunktowe | Kompaktowe i dobre do obciążeń osiowych w obu kierunkach | Nie są pierwszym wyborem do ekstremalnych obrotów | Gdy liczy się miejsce i siły osiowe |
Jeżeli mam wybrać jedną rzecz, która najczęściej robi różnicę, to jest nią nie sama „szybkość”, lecz dopasowanie geometrii do tego, jak naprawdę pracuje wał. To prowadzi prosto do smarowania, bo bez niego nawet dobra konstrukcja nie pokaże pełnych możliwości.
Smarowanie przy dużych obrotach
Przy wyższych prędkościach klasyczny smar ma swoje granice. Jest wygodny i prosty w obsłudze, ale gdy rośnie prędkość, rośnie też opór mieszania i temperatura. Dlatego w szybkich aplikacjach bardzo często przechodzi się na olej albo układ oil-air, który dostarcza minimalną, kontrolowaną dawkę oleju bez zalewania całej przestrzeni. To nie jest kosmetyczna różnica. W praktyce decyduje o tym, czy łożysko będzie pracowało stabilnie, czy zacznie się „gotować” od środka.
Warto zapamiętać prostą zasadę: im wyższa prędkość i temperatura, tym większe znaczenie ma chłodzenie oraz kontrola dawki środka smarnego. W układach olejowych można odprowadzać ciepło skuteczniej niż przy klasycznym smarze, a to szczególnie ważne w wrzecionach i silnikach o dużej gęstości mocy. Z drugiej strony zbyt agresywne uszczelnienie albo zbyt ciężki olej też potrafią odebrać część osiągów. Dobrze dobrane smarowanie ma wspierać prędkość, a nie walczyć z nią.
Jeżeli chcesz szybko ocenić, czy smarowanie jest zbyt „ciężkie”, zwróć uwagę na temperaturę obudowy po rozruchu, stabilność dźwięku i to, czy po dłuższej pracy nie pojawia się charakterystyczny wzrost oporów. Sama geometria to za mało, jeśli smarowanie nie nadąża za temperaturą.
Montaż i eksploatacja, czyli miejsca, gdzie najłatwiej wszystko zepsuć
Najwięcej awarii w szybkich napędach nie zaczyna się od złej teorii, tylko od praktyki: brudu, złego pasowania, nieosiowości i pośpiechu przy montażu. Przy wysokich obrotach nawet drobna cząstka zanieczyszczenia potrafi zrobić większą szkodę niż w klasycznym układzie o niższej prędkości. Dlatego dla mnie czystość to nie „ładny standard”, tylko warunek działania.
- Czysty montaż - pył i opiłki skracają życie szybciej niż większość błędów doboru.
- Poprawne pasowanie - zbyt ciasne lub zbyt luźne osadzenie zmienia luz roboczy i temperaturę.
- Właściwy preload - za mały daje drgania, za duży podnosi tarcie i grzeje układ.
- Współosiowość - niewielka odchyłka przy dużych obrotach robi się problemem bardzo szybko.
- Uszczelnienie dobrane do prędkości - świetna ochrona przed brudem nie może dusić całego zespołu.
W praktyce lubię też obserwować objawy w pierwszych godzinach pracy. Jeśli po rozruchu temperatura szybko skacze, pojawia się wyraźne buczenie albo rośnie pobór mocy, to zwykle nie jest „normalne ułożenie się”. Najczęściej układ sygnalizuje, że montaż, smarowanie albo preload są poza zakresem. Na tym etapie opłaca się zatrzymać maszynę i sprawdzić przyczynę, zanim drobny błąd zamieni się w kosztowną wymianę.
Kiedy montaż i eksploatacja są pod kontrolą, można spokojniej ocenić, czy wybrany wariant rzeczywiście ma sens ekonomiczny i techniczny.
Co sprawdziłbym przed zamówieniem, żeby nie przepłacić za samą prędkość
Zanim wybrałbym konkretny model, sprawdziłbym cztery rzeczy: realne obroty robocze, dominujący kierunek obciążenia, dostępne smarowanie i to, czy napęd ma pracować ciągle czy cyklicznie. To zwykle wystarcza, żeby odsiać rozwiązania efektowne na papierze, ale słabe w praktyce. Dla maszyny warsztatowej szczególnie ważne są też: sztywność wrzeciona, powtarzalność i łatwość serwisu.
- Jeśli obroty są wysokie, ale obciążenie umiarkowane, szukam konstrukcji o niskim tarciu, a nie maksymalnej nośności.
- Jeśli napęd przenosi też siłę osiową, wybieram układ, który tę siłę znosi bez nadmiernego grzania.
- Jeśli maszyna pracuje długo, stawiam na smarowanie, które odprowadza ciepło, a nie tylko „trzyma się” w środku.
- Jeśli kluczowa jest precyzja, nie oszczędzam na klasie dokładności i jakości montażu.
- Jeśli środowisko jest brudne albo wilgotne, dodatkowo pilnuję uszczelnienia i procedury obsługi.
Najkrócej mówiąc: szybki napęd nie potrzebuje „najmocniejszego” łożyska, tylko najbardziej sensownego układu dla konkretnej maszyny. To właśnie tu najczęściej wygrywa rozsądny dobór, a nie sam katalogowy parametr. I jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: przy wysokich obrotach najpierw kontroluj temperaturę i smarowanie, a dopiero potem patrz na sam numer części.
