Przeciążenie silnika elektrycznego rzadko wynika z jednego przypadku. Najczęściej to suma drobnych problemów: zbyt ciężkiej pracy maszyny, słabszego chłodzenia, spadku napięcia albo błędnej nastawy zabezpieczenia. W tym artykule pokazuję, jak rozpoznać objawy, odróżnić przeciążenie od zwarcia, znaleźć źródło problemu i dobrać ochronę, która naprawdę działa w warsztacie lub zakładzie.
Co trzeba wiedzieć, zanim silnik znów ruszy
- Przeciążenie to przede wszystkim problem termiczny: prąd rośnie, uzwojenia się grzeją, a izolacja szybciej się starzeje.
- Najczęstsze źródła kłopotów to mechaniczne blokady, zużyte łożyska, spadki napięcia, asymetria faz i zła nastawa zabezpieczenia.
- Jeśli silnik wyłącza się po kilku lub kilkunastu minutach, najpierw sprawdzam obciążenie, chłodzenie i prądy fazowe, a dopiero potem sam napęd.
- Dobre zabezpieczenie dobiera się do prądu znamionowego i charakteru rozruchu, nie wyłącznie do mocy w kW.
- Podnoszenie progu „żeby nie wybijało” zwykle kończy się droższą awarią niż samo wyzwalanie zabezpieczenia.
Czym różni się przeciążenie od zwarcia
Najpierw rozdzielam trzy sytuacje, które w praktyce są często mylone: przeciążenie, zwarcie i zanik jednej fazy. Każda z nich wygląda inaczej od strony prądu i temperatury, a błędna diagnoza prowadzi do złego zabezpieczenia albo niepotrzebnej wymiany silnika.
| Zjawisko | Co dzieje się z prądem | Główne ryzyko | Typowa ochrona |
|---|---|---|---|
| Przeciążenie | Prąd rośnie umiarkowanie, zwykle podczas dłuższej pracy lub ciężkiego rozruchu | Przegrzanie uzwojeń, szybsze starzenie izolacji, spadek żywotności | Przekaźnik termiczny, elektroniczny przekaźnik przeciążeniowy, czujnik temperatury |
| Zwarcie | Prąd skacze gwałtownie do bardzo wysokiej wartości | Uszkodzenie izolacji, łuk elektryczny, pożar | Bezpiecznik, wyłącznik nadprądowy, wyłącznik silnikowy |
| Zanik lub asymetria faz | Prądy w fazach przestają być równe, jedna z nich może być mocno obciążona | Nierówny moment, drgania, szybkie grzanie uzwojeń | Ochrona zanikowa, przekaźnik elektroniczny, kontrola zasilania |
W praktyce przeciążenie nie musi od razu wyglądać dramatycznie. Silnik asynchroniczny potrafi jeszcze przez pewien czas pracować, ale robi to kosztem temperatury. Im częściej taki stan się powtarza, tym szybciej cierpi izolacja, łożyska i cały napęd.
Gdy już widzę, co odróżnia te zjawiska, łatwiej dojść do prawdziwej przyczyny, a nie tylko skasować alarm i liczyć na szczęście. To prowadzi do pytania, skąd w ogóle bierze się nadmierne obciążenie.
Skąd najczęściej bierze się nadmierne obciążenie silnika
Najczęściej problem siedzi po stronie maszyny, nie samego silnika. Gdy obciążenie na wale rośnie szybciej niż zapas momentu, napęd zaczyna ciągnąć większy prąd i właśnie wtedy pojawia się grzanie.
Przyczyny mechaniczne
- Zatarte lub zużyte łożyska - zwiększają tarcie, podnoszą temperaturę i słychać je często wcześniej niż widać na pomiarach.

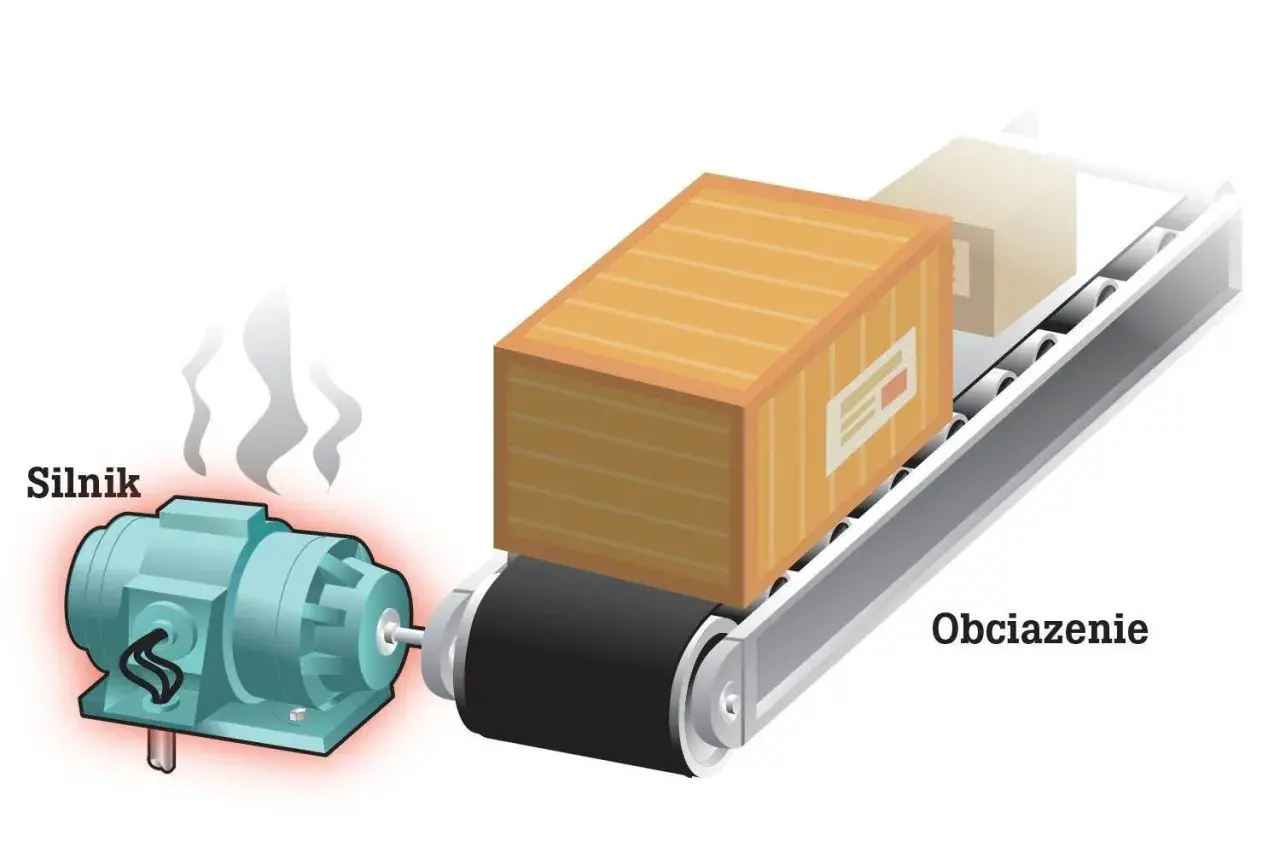

- Zablokowany przenośnik, pompa albo mieszadło - klasyczny scenariusz w maszynach transportowych i procesowych.
- Źle ustawione paski, sprzęgło lub przekładnia - nawet niewielka niewspółosiowość potrafi dokładać opory przez całą zmianę.
- Zbyt ciężki materiał lub wzrost lepkości medium - pompa, wentylator czy mieszalnik nagle wymagają więcej momentu niż wcześniej.
Przyczyny elektryczne
- Spadek napięcia zasilania - silnik musi pobrać większy prąd, żeby utrzymać moment.
- Asymetria faz - jedna faza bywa obciążona mocniej, a to przyspiesza grzanie całego uzwojenia.
- Luźne zaciski, nadpalony styk lub uszkodzony przewód - problem często widać dopiero po pomiarze, nie gołym okiem.
- Źle dobrana nastawa zabezpieczenia - napęd może być sprawny, ale ochrona reaguje zbyt późno albo zbyt wcześnie.
Warunki eksploatacyjne
- Częste starty i zatrzymania - każdy rozruch podbija temperaturę, a silnik nie zawsze ma czas ostygnąć.
- Zabrudzone chłodzenie - kurz, osad i zatkany wentylator ograniczają oddawanie ciepła.
- Wysoka temperatura otoczenia - odbiera napędowi margines bezpieczeństwa.
- Praca poza założonym cyklem - silnik projektowany do pracy przerywanej nie lubi nagłego przejścia na długi tryb ciągły.
W praktyce najwięcej awarii nie bierze się z „wadliwego silnika”, tylko z warunków, których nikt nie skontrolował po zmianie procesu. Na panelu widać wtedy skutek, ale źródło zwykle jest gdzieś wcześniej w mechanice, zasilaniu albo chłodzeniu.
To z kolei zwykle widać po powtarzalnych objawach pracy, a nie tylko po jednorazowym wyłączeniu. Właśnie po tym najłatwiej odróżnić zwykły hałas od realnego zagrożenia.
Po czym poznać, że napęd pracuje za ciężko
Po objawach da się zwykle odróżnić, czy problem jest elektryczny, czy mechaniczny. To oszczędza czas, bo nie trzeba zaczynać od najdroższej części układu.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Obudowa silnika jest wyraźnie gorąca | Słabe chłodzenie, wysoka temperatura otoczenia, zbyt duże obciążenie | Wentylator, żebra chłodzące, czystość obudowy, warunki w pomieszczeniu |
| Jedna faza ma wyraźnie wyższy prąd | Asymetria zasilania, luźny styk, uszkodzenie przewodu, problem po stronie obciążenia | Połączenia, zaciski, napięcia międzyfazowe, stan styczników |
| Rośnie hałas i pojawiają się wibracje | Łożyska, niewspółosiowość, ocieranie mechaniczne | Łożyska, sprzęgło, pasy, przekładnię, osadzenie silnika |
| Zabezpieczenie wyzwala po kilkunastu minutach | Rzeczywiste przegrzewanie, zbyt długi rozruch, zła nastawa, przeciążenie ciągłe | Prąd znamionowy, czas pracy, parametry zabezpieczenia, charakter obciążenia |
| Silnik traci obroty pod obciążeniem | Za mały zapas momentu, zablokowanie maszyny, wzrost oporów ruchu | Stan mechaniki, medium robocze, obciążenie procesu |
Jeśli objawy pojawiają się tylko w określonej fazie cyklu, szukam związku z procesem, a nie z samym napędem. W maszynach transportowych będzie to zwykle zakleszczenie, w pompach osad albo zbyt duże ciśnienie, a w wentylatorach zabrudzenie i zły przepływ powietrza.

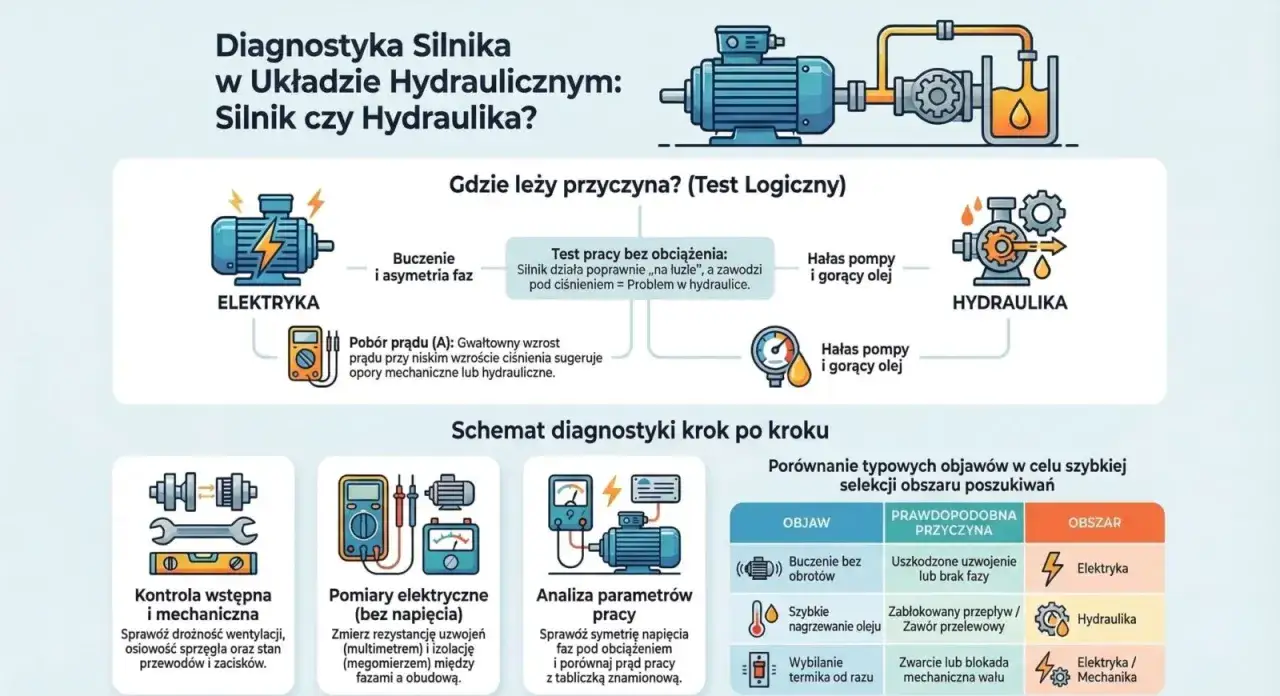

To prowadzi do prostego schematu diagnostycznego, którego sam używam najpierw w warsztacie, a dopiero potem na linii. Dzięki temu nie traci się czasu na zgadywanie.
Jak sprawdzam przyczynę krok po kroku
Najpierw elektryka
Ja zaczynam od cęgów prądowych i porównania odczytu z tabliczką znamionową. Jeśli jedna faza odstaje, często winny jest styk, przewód albo sam układ zasilania, a nie mechanika napędu.
- Porównuję prąd każdej fazy przy pracy ustalonej.
- Sprawdzam napięcie międzyfazowe i możliwą asymetrię.
- Oglądam zaciski, stycznik, wyłącznik i połączenia w puszce silnika.
- Patrzę, czy zabezpieczenie ma prawidłową nastawę względem prądu znamionowego.
Potem mechanika
Jeżeli elektryka nie wyjaśnia sprawy, odłączam napęd od maszyny, o ile konstrukcja na to pozwala, i oceniam opory ruchu. To bardzo prosty test, ale zaskakująco często pokazuje winnego od razu.
- Sprawdzam, czy wał obraca się lekko i bez tarcia.
- Oceniam stan łożysk, sprzęgła, pasów i przekładni.
- Weryfikuję, czy nie ma zacięcia na przenośniku, pompie lub mieszadle.
- Patrzę na ślady przegrzania, pył, wyciek smaru i nienaturalne drgania.
Przeczytaj również: Wymiana łożyska w napędzie - Zrób to dobrze i uniknij awarii!
Na końcu warunki pracy
Jeżeli układ mechaniczny jest sprawny, wracam do otoczenia i sposobu użytkowania. Silnik może być dobry, a mimo to pracować w warunkach, które odbierają mu zapas bezpieczeństwa.
- Sprawdzam wentylację, zabrudzenie żeber i stan wentylatora.
- Ocenia się temperaturę otoczenia oraz obecność pyłu, wilgoci i oparów.
- Patrzę na liczbę rozruchów w godzinie i długość przyspieszania.
- Porównuję aktualne obciążenie procesu z tym, dla którego napęd był dobrany.
Jeśli po odłączeniu maszyny silnik nadal bierze za duży prąd, szukam problemu w samym napędzie. Jeśli po odłączeniu pracuje lekko, źródło jest po stronie obciążenia, a nie uzwojeń.
Skoro źródło problemu da się znaleźć, trzeba jeszcze dobrać zabezpieczenie, które nie będzie ani zbyt czułe, ani zbyt leniwe. Właśnie tu najczęściej rozstrzyga się, czy układ będzie stabilny, czy będzie co chwilę wyłączał maszynę.
Jak dobrać ochronę, która nie zawodzi
Ochrona ma sens tylko wtedy, gdy odpowiada na rzeczywisty typ zagrożenia. Inaczej zabezpieczenie jest tylko dekoracją w szafie sterowniczej.
| Rozwiązanie | Co robi | Mocne strony | Ograniczenia | Kiedy je wybieram |
|---|---|---|---|---|
| Przekaźnik termiczny bimetaliczny | Reaguje na wzrost temperatury wynikający z nadmiernego prądu | Prosty, tani, sprawdzony | Mniej precyzyjny, wolniej reaguje, słabiej odwzorowuje złożoną pracę cieplną | W prostych układach, gdzie obciążenie jest stałe i rozruch nie jest trudny |
| Elektroniczny przekaźnik przeciążeniowy | Mierzy prąd i lepiej odwzorowuje nagrzewanie silnika, często z pamięcią cieplną | Dokładniejszy, lepszy przy częstych startach, łatwiej dopasować do pracy maszyny | Wymaga poprawnej konfiguracji i sensownego montażu | W napędach z częstym rozruchem, zmiennym obciążeniem i większym znaczeniem ciągłości pracy |
| Wyłącznik silnikowy | Łączy ochronę przeciążeniową i zwarciową w jednym urządzeniu | Wygodny, kompaktowy, prosty w serwisie | Zakres nastaw bywa ograniczony i nie każdy układ da się nim dobrze pokryć | W typowych napędach warsztatowych i przemysłowych o umiarkowanej mocy |
| Czujnik PTC lub termistor z przekaźnikiem | Kontroluje temperaturę uzwojeń bezpośrednio w silniku | Chroni realne uzwojenie, a nie tylko prąd w obwodzie | Sam nie wystarcza, potrzebuje odpowiedniego toru wyzwalania | W silnikach narażonych na wysoką temperaturę, ograniczony przepływ powietrza lub niestabilne obciążenie |
| Falownik z funkcją ochrony | Kontroluje prąd, rampy rozruchu i warunki pracy napędu | Pomaga przy łagodnym starcie i regulacji prędkości | Nie zwalnia z dobrego doboru silnika i osobnej analizy całego układu | Gdy napęd pracuje zmiennie, a regulacja prędkości jest częścią procesu |
Ja najczęściej wybieram rozwiązanie elektroniczne, gdy silnik startuje często albo pracuje w zmiennym cyklu. Ma to sens tylko wtedy, gdy ktoś naprawdę ustawi parametry, a nie zostawi fabrycznych wartości. W prostych układach klasyczny przekaźnik też wystarczy, ale nie wolno od niego oczekiwać cudów.
W praktyce zawsze ustawiam ochronę pod prąd znamionowy z tabliczki i charakter rozruchu, a nie „na oko”. Jeśli maszyna ma długi start, ciężki materiał albo częste przełączanie pracy, sama wartość z katalogu zwykle nie wystarczy.
Ale nawet najlepsze urządzenie nie pomoże, jeśli popełnione są podstawowe błędy nastaw i eksploatacji. To właśnie one najczęściej psują cały układ ochrony.
Najczęstsze błędy przy nastawach i eksploatacji
W praktyce te same błędy wracają wciąż od nowa. Najdroższy z nich to próba „uciszenia” zabezpieczenia bez znalezienia przyczyny.
- Dobór po mocy w kW zamiast po prądzie znamionowym - dwa silniki o tej samej mocy mogą mieć różne prądy i różne warunki pracy.
- Ustawianie wyższego progu, bo „silnik wybija przy obciążeniu” - to zwykle odkłada awarię, zamiast ją rozwiązać.
- Pomijanie spadku napięcia i asymetrii faz - problem elektryczny bywa mylony z mechanicznym.
- Łączenie kilku silników pod jednym zabezpieczeniem - bez analizy łatwo przegapić, który napęd naprawdę się grzeje.
- Brak uwzględnienia długiego rozruchu i częstych załączeń - silnik może być poprawnie dobrany do pracy ciągłej, ale nie do ciężkiego startu.
- Automatyczny reset tam, gdzie samoczynny ponowny start jest ryzykowny - to problem nie tylko techniczny, ale też bezpieczeństwa.
Jeśli napęd ma zmienny moment obciążenia, nie zakładam, że jedna nastawa sprawdzi się zawsze. Dla mnie ważniejsze od „żeby nie wybijało” jest to, żeby układ odcinał zasilanie wtedy, gdy naprawdę trzeba, a nie wtedy, gdy akurat komuś się spieszy.
Zostaje jeszcze reakcja po zadziałaniu, bo wtedy najłatwiej popełnić kosztowny błąd. Właśnie w tym momencie wielu użytkowników traci najwięcej czasu i pieniędzy.
Co zrobić po zadziałaniu zabezpieczenia
Gdy zabezpieczenie już zadziała, nie zaczynam od kasowania alarmu. Najpierw chcę wiedzieć, dlaczego wyzwoliło się teraz, a nie godzinę później.
- Wyłącz napęd i pozwól mu ostygnąć.
- Sprawdź, czy mechanika nie zablokowała wału, sprzęgła, przenośnika albo pompy.
- Zmierz prądy i napięcia po obu stronach zabezpieczenia, jeśli instalacja na to pozwala.
- Oceń chłodzenie: wentylator, żebra, filtr, kurz i temperaturę otoczenia.
- Jeśli problem wraca po krótkim czasie, nie podnoś nastawy w ciemno.
- Przy powtarzalnym wyzwalaniu wezwij pomiarowca lub serwis, zanim uszkodzeniu ulegnie izolacja uzwojeń.
W elektronicznych zabezpieczeniach pamięć cieplna nie jest wadą, tylko logiczną ochroną przed zbyt szybkim restartem rozgrzanego napędu. Jeżeli silnik był przeciążony termicznie, natychmiastowy rozruch po wyzwoleniu często oznacza tylko szybszy powrót problemu.
Na koniec warto spiąć to w proste nawyki, które naprawdę wydłużają życie napędu. W codziennej eksploatacji to właśnie one robią największą różnicę.
Co realnie wydłuża życie napędu
W codziennej eksploatacji najlepiej działają proste nawyki, a nie spektakularne naprawy. Ja zwracam uwagę przede wszystkim na regularny pomiar prądu, czyste chłodzenie i zapisywanie, kiedy oraz w jakich warunkach silnik zaczyna się grzać.
- Kontroluj prąd w każdej fazie po rozruchu i przy pełnym obciążeniu.
- Usuwaj kurz, osady i zabrudzenia z wentylatora oraz żeber chłodzących.
- Reaguj na nowy hałas, wibracje i zapach przegrzania, zanim pojawi się awaria.
- Przy zmianie procesu sprawdzaj, czy napęd nadal ma zapas momentu.
- Po każdej awarii zapisuj przyczynę, czas zadziałania i warunki pracy.
Jeżeli silnik zaczyna pracować ciężej niż zwykle, to zwykle nie jest przypadek, tylko sygnał, że coś w maszynie, zasilaniu albo nastawach wymaga korekty. Taka szybka reakcja jest tańsza niż wymiana uzwojeń, łożysk czy całego napędu.
