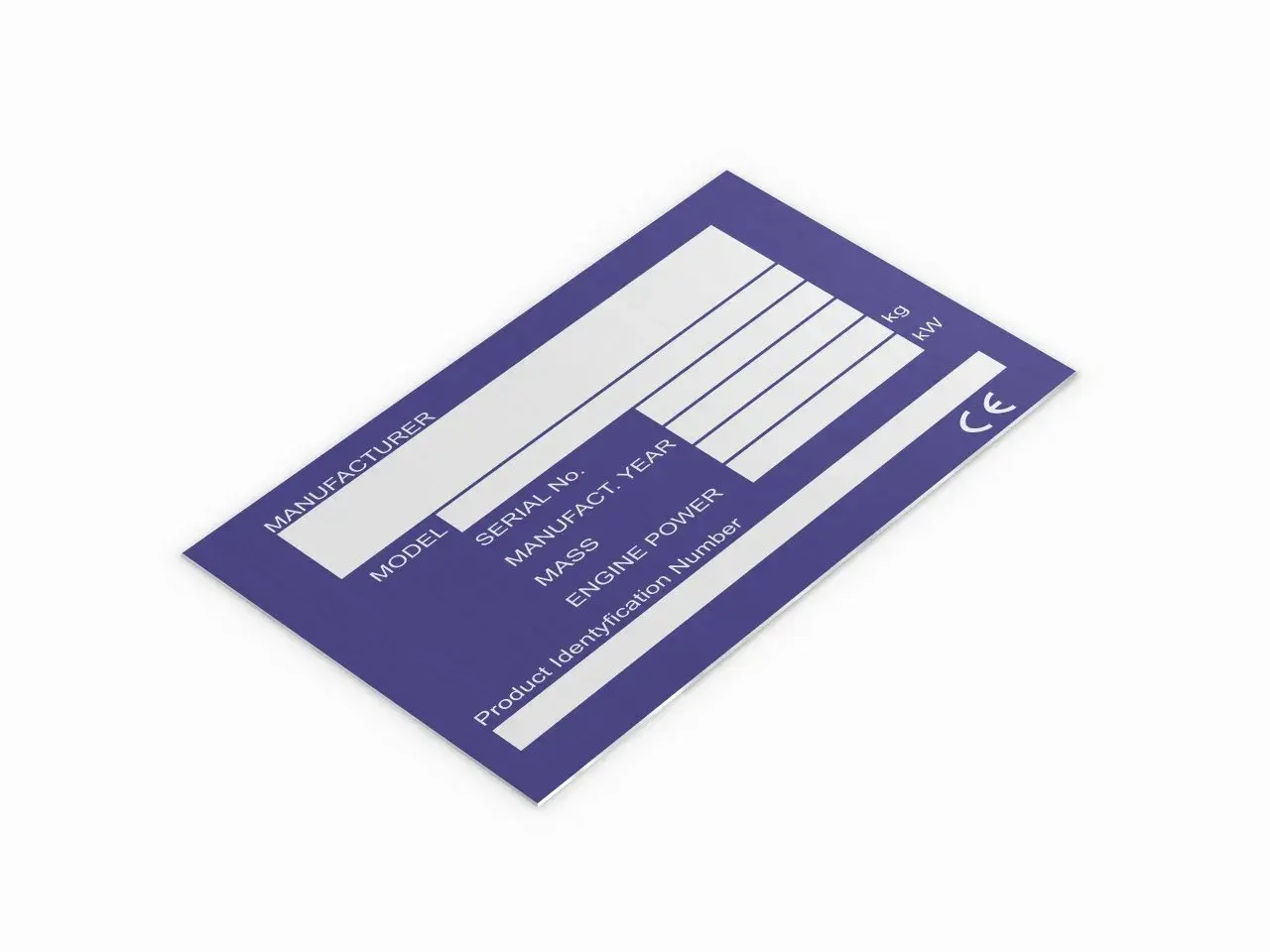

Tabliczka znamionowa silnika trójfazowego to najkrótsza droga do bezpiecznego podłączenia, sensownej wymiany i uniknięcia błędów, które kończą się przegrzaniem albo złą prędkością obrotową. W praktyce pokazuje nie tylko moc, ale też napięcie, prąd, częstotliwość, sposób połączenia uzwojeń, klasę ochrony i kilka innych danych, bez których napęd łatwo dobrać źle. W tym tekście rozkładam te oznaczenia na czynniki pierwsze i pokazuję, które z nich naprawdę mają znaczenie w warsztacie oraz przy doborze zamiennika.
Najważniejsze dane z tabliczki mówią, czy silnik pasuje do sieci, obciążenia i montażu
- Napięcie i symbol Δ/Y decydują o tym, jak połączyć uzwojenia w sieci 3×400 V.
- Moc znamionowa w kW zwykle oznacza moc mechaniczną na wale, a nie pobór z sieci.
- Prąd znamionowy jest punktem odniesienia dla zabezpieczeń, przewodów i oceny obciążenia.
- Obroty wskazują liczbę biegunów i pomagają ocenić, czy silnik pasuje do maszyny.
- IP, klasa izolacji i tryb pracy mówią, czy napęd wytrzyma warunki środowiskowe i cykl obciążenia.
- Wielkość kadłuba, kołnierz i wał są kluczowe przy wymianie, bo sama moc nie wystarcza.
Dlaczego ta tabliczka decyduje o pracy silnika
Ja traktuję tabliczkę jak paszport silnika. Jeśli jest czytelna, od razu wiem, z jakim napięciem ma pracować, jaki prąd pobierze przy obciążeniu znamionowym, jaką ma moc użyteczną i czy nadaje się do pracy ciągłej, przerywanej czy z falownikiem.
To ma znaczenie nie tylko przy pierwszym uruchomieniu. Ta sama maszyna po latach wraca do serwisu, zmienia się napęd, a czasem tylko zabezpieczenie albo układ rozruchu. Bez tabliczki wszystko robi się na wyczucie, a to zwykle kończy się niepotrzebnym grzaniem, zadziałaniem zabezpieczeń lub zbyt wolną pracą.
Żeby nie czytać jej po omacku, rozbijam ją na konkretne pola.
Jak odczytać najważniejsze pola bez zgadywania
Na większości tabliczek najważniejsze dane są podane w podobnym układzie, choć producenci różnią się detalami. Najpierw szukam wartości związanych z zasilaniem, potem z mechaniką pracy, a dopiero na końcu z dodatkowymi parametrami. To pozwala szybko odsiać informacje, które są ważne od tych, które tylko uzupełniają opis.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| P, kW | Moc znamionowa, zwykle moc mechaniczna oddawana na wale | Pomaga dobrać silnik do obciążenia, ale nie mówi jeszcze nic o prędkości ani sposobie połączenia |
| U, V | Napięcie znamionowe lub zakres napięć, często z oznaczeniem Δ/Y | Pokazuje, jak podłączyć uzwojenia do konkretnej sieci |
| I, A | Prąd znamionowy | To punkt odniesienia dla zabezpieczeń, przewodów i oceny przeciążenia |
| Hz | Częstotliwość zasilania | W Polsce standardem jest 50 Hz, a przy falowniku trzeba pilnować zakresu pracy |
| n, rpm | Prędkość obrotowa znamionowa | Pomaga ocenić liczbę biegunów i dopasować silnik do maszyny |
| cos φ | Współczynnik mocy | Ważny dla obciążenia sieci i doboru napędu, zwłaszcza w większych instalacjach |
| η lub IE | Sprawność lub klasa sprawności | Pokazuje, ile energii silnik zamienia w pracę użyteczną, a ile traci w cieple |
| IP | Stopień ochrony obudowy | Mówi, czy napęd nadaje się do kurzu, wilgoci albo mycia |
| Class | Klasa izolacji uzwojeń | Określa odporność termiczną i zapas bezpieczeństwa przy nagrzewaniu |
| S1, S3, S6 | Tryb pracy | Wskazuje, czy silnik ma pracować ciągle, okresowo czy w cyklu przerywanym |
| IM, B3, B5, B14 | Wykonanie montażowe | Decyduje, czy silnik pasuje na łapy, kołnierz albo w inny układ mocowania |
Jeśli widzę kilka napięć lub kilka prądów, nie traktuję tego jako chaosu. To zwykle informacja o różnych sposobach połączenia uzwojeń albo o pracy w innych warunkach niż podstawowe. Gdy pola są już jasne, najważniejszy staje się sposób połączenia uzwojeń.
Gwiazda, trójkąt i napięcie sieci w Polsce
W Polsce pracujemy zwykle z siecią 3×400 V, więc na tabliczce patrzę nie na pojedynczą liczbę, tylko na pełny zapis z symbolem Δ albo Y. To jest najczęstszy punkt pomyłek, bo dokładnie ten sam silnik może mieć dwa poprawne sposoby pracy, ale tylko przy właściwym napięciu przewodowym.
| Zapis na tabliczce | Co robię przy sieci 3×400 V | Co to oznacza w praktyce |
|---|---|---|
| 230/400 V Δ/Y | Łączę w gwiazdę | Uzwojenia dostają właściwe napięcie; w trójkącie przy 400 V byłoby go za dużo |
| 400/690 V Δ/Y | Łączę w trójkąt | To częsty zapis w większych silnikach; gwiazda jest przeznaczona na wyższe napięcie |
| 3×230 V lub 230Δ | Nie podłączam bezpośrednio do 400 V | Wymaga odpowiedniego falownika albo innej sieci zasilającej |
Najprostsza zasada brzmi tak: 230/400 V zwykle pracuje w gwieździe przy 3×400 V, a 400/690 V zwykle w trójkącie przy 3×400 V. Warto też nie mylić 230 V jednofazowego z 230 V międzyfazowym, bo to dwa zupełnie różne przypadki. Jeżeli silnik ma tylko jeden zapis napięcia, sprawdzam dokumentację producenta zamiast zakładać, że da się go przełączyć dowolnie.
Sam sposób połączenia nie wystarczy jednak do doboru zamiennika, bo równie istotne są obroty, prąd i tryb pracy.
Które parametry naprawdę decydują o doborze zamiennika
Dwa silniki 7,5 kW mogą wyglądać podobnie, a mimo to nie nadawać się do tej samej maszyny. Ja zawsze porównuję kilka parametrów jednocześnie, bo po samym kW łatwo kupić napęd, który elektrycznie się zgadza, ale mechanicznie albo dynamicznie już nie.
| Co porównuję | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Obroty znamionowe | Czy silnik ma 2, 4, 6 czy 8 biegunów | To wpływa na moment, szybkość pracy maszyny i charakter rozruchu |
| Prąd znamionowy | Wartość w amperach przy pełnym obciążeniu | Na tej podstawie dobiera się zabezpieczenie, przewód i ocenia obciążenie sieci |
| Tryb pracy | S1, S3, S6 i podobne oznaczenia | Silnik do pracy ciągłej nie zawsze zniesie cykliczne przeciążenia, a silnik przerywany nie nadaje się do pracy bez przerw |
| Stopień ochrony | IP55, IP54, IP65 i inne | Określa odporność na pył i wodę, więc ma znaczenie w warsztacie, przy wentylacji i w maszynach pracujących w trudnym środowisku |
| Klasa izolacji | Najczęściej B, F albo H | Mówi o zapasie termicznym uzwojeń, szczególnie ważnym przy wyższej temperaturze otoczenia i pracy z falownikiem |
| Montaż i wymiary | B3, B5, B14, wysokość osi, wał, kołnierz | Bez zgodności mechanicznej silnik nie wejdzie do maszyny nawet wtedy, gdy elektrycznie wygląda dobrze |
| Sprawność i cos φ | Klasa IE oraz współczynnik mocy | Wpływają na koszty energii i obciążenie instalacji, zwłaszcza przy pracy ciągłej |
| Praca z falownikiem | Dopuszczalny zakres częstotliwości i zalecenia producenta | Przy napędzie regulowanym sama tabliczka nie wystarcza, bo dochodzi kwestia chłodzenia, momentu i nagrzewania |
Pomocna jest też orientacja w obrotach znamionowych. Przy 50 Hz wartości typowe wyglądają mniej więcej tak: silnik dwubiegunowy ma zwykle około 2850-2950 obr./min, czterobiegunowy około 1420-1470 obr./min, sześciobiegunowy około 940-980 obr./min, a ośmiobiegunowy około 700-740 obr./min. Różnica między prędkością synchroniczną a rzeczywistą to poślizg, czyli normalna cecha silnika asynchronicznego, a nie wada.
Po tych parametrach zwykle widać, czy zamiennik będzie naprawdę zgodny, czy tylko podobny z zewnątrz.
Najczęstsze błędy, które kończą się awarią lub złym doborem
Najwięcej problemów widzę wtedy, gdy ktoś czyta tylko jeden wiersz, zwykle moc albo napięcie, a resztę pomija. To pozorna oszczędność czasu, bo później pojawia się grzanie, zbyt mały moment rozruchowy albo niepasujący osprzęt.- Mylenie zapisu 230/400 V z silnikiem jednofazowym. To nadal silnik trójfazowy, tylko z innym sposobem połączenia uzwojeń.
- Złe ustawienie gwiazdy albo trójkąta. Przy złym połączeniu silnik może pobierać za duży prąd albo w ogóle nie wejść na właściwe obroty.
- Patrzenie wyłącznie na moc w kW. Dla tej samej mocy różnice w obrotach, momencie i prądzie bywają bardzo duże.
- Ignorowanie IP w środowisku zapylonym, wilgotnym albo przy myciu. Silnik, który w hali pracuje bez problemu, w innym miejscu może szybko zacząć korodować lub łapać zabrudzenia.
- Pomijanie trybu pracy. Silnik do krótkich cykli nie zastąpi napędu zaprojektowanego do pracy ciągłej.
- Zakładanie, że falownik naprawi każdy problem. Regulacja obrotów pomaga, ale nie zastąpi poprawnie dobranego silnika i właściwego chłodzenia.
Jeśli na tabliczce widzę 50 Hz, a napęd ma pracować z falownikiem, sprawdzam dopuszczalny zakres częstotliwości, moment przy niskich obrotach i sposób chłodzenia. Zwiększanie częstotliwości bez weryfikacji tych danych może skończyć się przeciążeniem albo zbyt wysoką temperaturą uzwojeń. Jeżeli tabliczka jest nieczytelna, nadal da się odzyskać część danych, ale trzeba działać metodycznie.
Gdy oznaczenia są starte albo tabliczka zniknęła
Nie zaczynam wtedy od zgadywania. Najpierw szukam dokumentacji producenta, numeru typu i numeru seryjnego, bo to zwykle najszybsza droga do pełnych danych. Czasem wystarczy fotografia z archiwum utrzymania ruchu albo stary protokół z przeglądu.
- Sprawdzam wielkość kadłuba, wysokość osi, średnicę wału i rodzaj montażu.
- Porównuję oznaczenia łożysk, jeśli są czytelne, bo pomagają potwierdzić rodzinę silnika.
- Sięgam do kart katalogowych lub dokumentacji serwisowej, zamiast opierać się wyłącznie na wyglądzie obudowy.
- Jeśli identyfikacja nadal jest niepewna, nie podaję napięcia „na próbę”.
- Pomiar oporu uzwojeń bywa pomocny diagnostycznie, ale nie zastępuje tabliczki znamionowej.
W praktyce najbezpieczniej jest założyć, że brak tabliczki oznacza brak pewności co do zasilania. To szczególnie ważne przy silnikach starszych, po przewinięciu albo po naprawach, w których dokumentacja zginęła razem z maszyną. Przed rozruchem zostaje jeszcze kilka szybkich kontroli, które oszczędzają czas i nerwy.
Co sprawdzam przed pierwszym uruchomieniem
Zanim napęd trafi do pracy, robię krótką checklistę. To są drobiazgi, ale właśnie one odróżniają poprawny montaż od naprawy po awarii.
- Porównuję podłączenie w puszce z zapisami na tabliczce i schematem producenta.
- Sprawdzam kierunek obrotów, zwłaszcza przy pompach, wentylatorach i przenośnikach.
- Po uruchomieniu mierzę prąd i porównuję go z wartością znamionową.
- Kontroluję, czy otwory chłodzące nie są zasłonięte, a wirnik i wentylator obracają się swobodnie.
- Wpisuję zdjęcie tabliczki do dokumentacji serwisowej, żeby przy następnej wymianie nie zaczynać od zera.
- Przy falowniku zapisuję częstotliwość pracy, prąd i temperaturę obudowy po stabilizacji obciążenia.
Jeśli prąd wyraźnie przekracza wartość znamionową już przy normalnym obciążeniu, zwykle problem leży w połączeniu, przeciążeniu mechanicznym albo złym doborze częstotliwości. Właśnie dlatego traktuję tabliczkę nie jako formalność, ale jako punkt wyjścia do całego uruchomienia. Najpierw odczyt danych, potem dopasowanie do sieci i obciążenia, a dopiero na końcu włączenie silnika.
