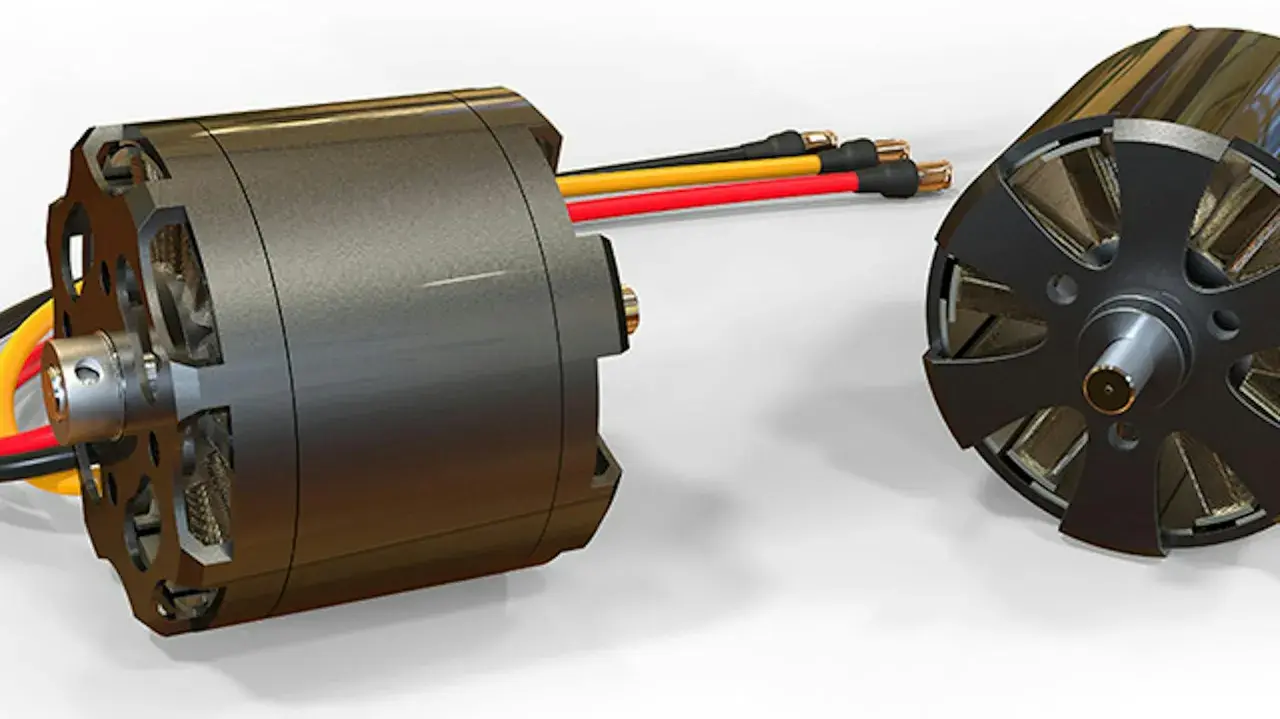

Silniki bezszczotkowe kuszą długą żywotnością, ale w praktyce ich przewaga zależy od sterownika, czujników i sposobu obciążenia. Ja patrzę na nie jak na układ, w którym mechanikę odciążono z kontaktu szczotkowego, a decyzję o momencie i prędkości przejęła elektronika. W tym tekście pokazuję, jak taki napęd działa, gdzie ma sens i jak uniknąć błędów przy doborze do maszyny, narzędzia albo automatyki.
Najkrótsza wersja dla praktyka
- Brak szczotek oznacza mniej zużycia mechanicznego, brak iskrzenia i zwykle dłuższą pracę bez serwisu.
- Wydajność całego układu zależy nie tylko od silnika, ale też od komutacji, czujników położenia i dopasowanego drivera.
- Komutacja blokowa jest najprostsza, ale daje wyraźnie gorszą kulturę pracy niż sinusoidalna albo FOC.
- Przy starcie pod obciążeniem i przy niskich obrotach sensowniejsze są czujniki Halla lub enkoder niż sterowanie bezczujnikowe.
- Przy doborze ważniejsze od samej mocy są: moment, zakres obrotów, chłodzenie i profil pracy.
Jak działa napęd bez szczotek i skąd bierze się jego przewaga
W klasycznym silniku prąd przełącza komutator ze szczotkami. Tutaj tę rolę przejmuje elektronika mocy, która zasila uzwojenia stojana w odpowiedniej kolejności. Wirnik ma zwykle magnesy trwałe, a pozycję wirnika trzeba znać po to, żeby podać prąd we właściwym momencie.
To dlatego taki układ nie jest po prostu „lepszym silnikiem”, tylko silnikiem + sterowaniem. Jeśli sterownik jest źle dobrany, napęd będzie szarpał, grzał się albo pracował głośno. Jeśli jest dobrze zaprojektowany, dostajesz wysoką sprawność, mniejsze zużycie i brak typowych problemów szczotkowych, takich jak pył, iskrzenie czy okresowa wymiana elementów ślizgowych.
W praktyce spotkasz też oznaczenia BLDC i EC. Ja traktuję je jako bliską rodzinę napędów, w której komutacja jest elektroniczna, a nie mechaniczna. W materiałach Texas Instruments widać to bardzo dobrze: ta sama architektura trafia do elektronarzędzi, automatyki drzwi, wentylacji i modułów samochodowych, czyli tam, gdzie liczy się niezawodność i szeroki zakres prędkości.Najważniejszy wniosek jest prosty: bezszczotkowy układ trzeba oceniać razem z elektroniką sterującą, bo bez niej sam silnik jest tylko połową rozwiązania. To prowadzi do pytania, gdzie taki układ daje największy sens.
Gdzie taki napęd daje największy sens
Ja najczęściej widzę go tam, gdzie silnik pracuje długo, ma często startować i zatrzymywać się, albo musi utrzymać powtarzalny moment bez ciągłej obsługi serwisowej. W takich zadaniach przewaga nie jest teoretyczna, tylko bardzo praktyczna.
- Elektronarzędzia akumulatorowe - tu sprawność przekłada się na dłuższy czas pracy na baterii, a brak szczotek ogranicza serwis.
- Pompowanie i wentylacja - płynna regulacja obrotów ułatwia sterowanie wydajnością i obniża hałas.
- Serwonapędy, robotyka i CNC - liczy się dokładność, powtarzalność i dobra reakcja na zmiany obciążenia.
- Automatyka budynkowa - napędy bram, drzwi, klap i wentylatorów zyskują na cichszej pracy i mniejszej awaryjności.
- Urządzenia mobilne - tam, gdzie każdy wat ma znaczenie, wyższa sprawność bywa ważniejsza niż niska cena zakupu.
W tych zastosowaniach najczęściej nie wygrywa sam katalogowy parametr, tylko suma drobiazgów: chłodzenie, kultura pracy, łatwość sterowania i to, jak układ zachowuje się przy przeciążeniu. Z tego powodu sensownie jest porównać go z klasyczną konstrukcją szczotkową.
Co zyskujesz, a co tracisz względem konstrukcji szczotkowej
Najprościej mówiąc, wersja bezszczotkowa wygrywa tam, gdzie liczą się trwałość, sprawność i stabilna praca przez dłuższy czas. Konstrukcja szczotkowa nadal broni się tam, gdzie priorytetem jest niski koszt i prostota, a cykl pracy jest krótki albo sporadyczny.
| Cecha | Układ szczotkowy | Układ bezszczotkowy |
|---|---|---|
| Zużycie mechaniczne | Szczotki i komutator zużywają się w czasie | Brak szczotek ogranicza typowy serwis eksploatacyjny |
| Hałas i iskrzenie | Zwykle większe, zwłaszcza przy obciążeniu | Zazwyczaj cichsza praca i brak iskrzenia komutacyjnego |
| Sprawność | Niższa, bo część energii idzie na straty w komutacji | Zwykle wyższa, szczególnie przy dobrze dobranym sterowaniu |
| Sterowanie | Prostsze i tańsze | Bardziej złożone, bo wymaga elektroniki i informacji o położeniu wirnika |
| Koszt wejścia | Zwykle niższy | Zwykle wyższy na starcie, ale często lepszy w długiej eksploatacji |
| Praca przy niskich obrotach | Bywa poprawna, ale mniej elastyczna | Może być bardzo dobra, jeśli sterownik jest naprawdę dobrze dobrany |
Właśnie tu pojawia się najczęstszy błąd zakupowy: ktoś patrzy tylko na cenę silnika, a pomija koszt sterownika, czujników i czasu uruchomienia. A to właśnie te elementy decydują o tym, czy układ będzie pracował spokojnie, czy będzie wymagał ciągłych poprawek. Z tego powodu warto od razu przejść do sterowania.
Jakie sterowanie wybrać do konkretnego zadania
W praktyce spotyka się trzy popularne podejścia: komutację blokową, komutację sinusoidalną i FOC, czyli field-oriented control. Każde z nich ma inne miejsce w projektach warsztatowych, automatyce i napędach precyzyjnych.
| Metoda | Co daje | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Komutacja blokowa | Najprostsza implementacja, wysoki moment startowy, niskie straty przełączania | Proste wentylatory, pompy, narzędzia i układy, w których liczy się cena | Większe tętnienia momentu i gorsza kultura pracy |
| Komutacja sinusoidalna | Płynniejsza praca i lepsza kultura przy niskich obrotach | Napędy, w których słychać każdy szarpnięty ruch i ważna jest stabilność | Trudniejsza implementacja niż blokowa |
| FOC | Najlepsza kontrola momentu, wysoka sprawność i szeroki użyteczny zakres prędkości | Serwonapędy, robotyka, dynamiczna automatyka i wymagające aplikacje przemysłowe | Najbardziej złożone i zwykle najdroższe rozwiązanie |
Jak podaje maxon, przy komutacji blokowej w silnikach o sinusoidalnej SEM wstecznej tętnienia momentu mogą sięgać około 14 procent, co przy niskich obrotach i precyzyjnym pozycjonowaniu bywa wyraźnie odczuwalne. Właśnie dlatego w aplikacjach, gdzie zależy mi na płynności, FOC albo komutacja sinusoidalna są zwykle bezpieczniejszym wyborem.
Przeczytaj również: Zerwany pasek klinowy - Przyczyny, naprawa i zapobieganie awariom
Sensory Halla czy praca bez czujników
Jeśli napęd ma ruszać pod obciążeniem, utrzymywać pozycję albo działać stabilnie przy bardzo małej prędkości, czujniki Halla lub enkoder dają dużo większy margines bezpieczeństwa. Sterowanie bezczujnikowe opiera się na analizie siły elektromotorycznej wstecznej, czyli napięcia generowanego przez wirujący silnik, a to rozwiązanie działa najlepiej wtedy, gdy wirnik już się obraca.
Dlatego sensorless bywa rozsądny w prostych wentylatorach i lekkich napędach, ale w serwie, narzędziu z ciężkim startem lub osi, która ma startować pod obciążeniem, ja zwykle wybieram wersję z informacją o położeniu wirnika. To nie jest detal, tylko różnica między układem przewidywalnym a takim, który czasem zaczyna się gubić.
W praktyce sterownik jest więc nie dodatkiem, lecz częścią decyzji projektowej. To prowadzi do kolejnej rzeczy: jak dobrać cały zestaw do realnego zastosowania.
Jak dobrać napęd do maszyny, narzędzia lub automatyki
Gdy dobieram napęd, nie zaczynam od hasła z katalogu, tylko od odpowiedzi na kilka prostych pytań. Największe błędy zaczynają się wtedy, gdy ktoś porównuje same moce znamionowe, ignorując moment, chłodzenie i profil obciążenia.
- Jaki jest moment ciągły i szczytowy - to ważniejsze niż sama moc na tabliczce.
- Jak wygląda start - lekko, pod obciążeniem, czy z częstym zatrzymywaniem.
- Jaki jest zakres prędkości - czy napęd ma pracować głównie szybko, czy raczej płynnie i powoli.
- Jakie jest zasilanie i sterownik - napięcie, prąd, sposób komutacji i ograniczenia elektroniki.
- Czy potrzebujesz czujników położenia - Hall, enkoder albo rozwiązanie bezczujnikowe.
- Jak wygląda chłodzenie - obudowa, przepływ powietrza, zabudowa w maszynie.
- W jakim środowisku pracuje urządzenie - pył, wilgoć, wibracje, temperatura, udary.
Jeżeli aplikacja pracuje długo i często wraca do tego samego punktu roboczego, opłaca się sprawdzić też stabilność momentu przy niskich obrotach. Jeżeli to tylko proste urządzenie pomocnicze, które ma działać okazjonalnie, czasem rozsądniej wybrać prostszy układ niż inwestować w pełną precyzję, której nikt później nie wykorzysta. Z tego miejsca łatwo już przejść do błędów, które widzę najczęściej w praktyce.
Najczęstsze błędy przy montażu i eksploatacji
- Dobór po samej mocy znamionowej. Taki skrót zwykle kończy się przegrzewaniem albo zbyt małym momentem przy starcie.
- Ignorowanie pracy pod obciążeniem. Napęd, który dobrze wygląda na stole, może zawieść po zamknięciu w obudowie i podaniu realnego momentu.
- Zbyt słaby sterownik. Jeśli elektronika nie ma zapasu prądowego i odpowiedniej logiki komutacji, silnik nie pokaże pełni możliwości.
- Oszczędzanie na chłodzeniu. W bezszczotkowej architekturze straty są mniejsze, ale nie zerowe; temperatura nadal potrafi zabić trwałość.
- Zakładanie, że sensorless wystarczy wszędzie. Przy niskich obrotach i ciężkim starcie to rozwiązanie ma wyraźne ograniczenia.
- Pomijanie kultury pracy całego układu. Nawet dobry silnik nie skompensuje luzów mechanicznych, złego sprzęgła czy źle ustawionego przełożenia.
Właśnie te błędy sprawiają, że ktoś po zakupie mówi: „ten napęd jest przereklamowany”, choć problem nie leżał w samym silniku, tylko w projekcie całego układu. Dlatego na końcu zostawiam najważniejszą zasadę wyboru.
Kiedy wyższa cena ma sens, a kiedy lepiej zostać przy prostszym rozwiązaniu
Jeżeli urządzenie ma pracować długo, często startować, wymagać cichej pracy albo ma być trudne w serwisie, bezszczotkowa architektura zwykle broni się bardzo szybko. Mniej przestojów, mniej obsługi i lepsza kontrola momentu potrafią zrekompensować wyższą cenę wejścia szybciej, niż wygląda to na papierze.
Jeżeli natomiast mówimy o prostym, sporadycznie używanym urządzeniu, które nie wymaga wysokiej kultury pracy ani precyzyjnego pozycjonowania, klasyczny napęd szczotkowy nadal ma sens. Nie ma powodu dopłacać do bardziej złożonej elektroniki tylko po to, by rozwiązanie było nowocześniejsze z nazwy.
Ja trzymam się jednej reguły: najpierw sprawdzam profil pracy, potem sterowanie, a dopiero na końcu sam silnik. Dzięki temu cały układ jest dobrany do zadania, a nie do katalogu. I właśnie wtedy bezszczotkowa konstrukcja przestaje być hasłem marketingowym, a staje się po prostu trafnym wyborem technicznym.
