Sprzęgło w napędzie rzadko jest elementem przypadkowym. W praktyce patrzę na nie przez to, co ma rozwiązać: płynny start, kompensację niewspółosiowości, rozłączanie napędu albo ochronę przed przeciążeniem. Najprościej mówiąc, rodzaje sprzęgieł najlepiej porządkować przez ich funkcję, a nie samą nazwę, bo jedne łączą wały na stałe, inne pozwalają je rozłączyć, a jeszcze inne chronią cały układ przed awarią.
Najpierw funkcja sprzęgła, potem jego budowa
- Nierozłączne sprzęgła łączą wały na stałe, a sztywne wymagają bardzo dokładnego osiowania.
- Sprzęgła samonastawne i podatne lepiej znoszą błędy montażowe, ugięcia oraz drgania.
- Sprzęgła sterowane i samoczynne służą do rozłączania napędu, łagodnego startu albo ochrony przed przeciążeniem.
- Tarczowe sprzęgła cierne są najczęstsze w pojazdach, a zębate i kłowe w precyzyjnych połączeniach wałów.
- Dobór nie kończy się na momencie nominalnym: liczą się też prędkość, cykl pracy, temperatura i warunki otoczenia.
Co naprawdę oznacza sprzęgło w napędzie
Jeżeli mam wyjaśnić to możliwie prosto, sprzęgło to element pośredni między wałami, który ma przekazać moment obrotowy bez niepotrzebnego chaosu w układzie. W idealnym świecie robiłby to bez strat i bez żadnych skutków ubocznych, ale rzeczywistość jest mniej łaskawa: wały nie zawsze są idealnie współosiowe, silnik nie zawsze rusza łagodnie, a maszyna robocza potrafi uderzyć obciążeniem znacznie mocniej, niż wynikałoby to z tabliczki znamionowej.
Dlatego sprzęgło bywa czymś więcej niż zwykłym łącznikiem. Może przenosić moment, tłumić drgania, kompensować przesunięcia, rozłączać napęd albo ograniczać skutki przeciążenia. I właśnie od tej funkcji zaczyna się sensowny podział, bo dopiero wtedy widać, dlaczego jedne konstrukcje są sztywne jak kawałek stali, a inne pracują z poślizgiem albo celowo mają element elastyczny.
To ważne również dlatego, że w napędach warsztatowych, maszynowych i automatyce sprzęgło wpływa nie tylko na sam ruch, ale też na łożyska, przekładnie i żywotność całego układu. Z takiego punktu widzenia łatwiej przejść do logicznego podziału, zamiast uczyć się nazw na pamięć.
Jak porządkuję podział sprzęgieł bez gubienia się w nazwach
Jeżeli mam uporządkować temat od strony konstrukcyjnej, zaczynam od jednego pytania: czy element ma pracować stale, czy tylko wtedy, gdy napęd go potrzebuje. Ten podział szybciej wyjaśnia różnice niż same nazwy katalogowe, bo w praktyce jedna konstrukcja potrafi łączyć kilka cech naraz.
Sprzęgła nierozłączne
To sprzęgła, których nie rozłącza się w trakcie pracy. Rozbiera się je dopiero podczas demontażu urządzenia, więc sprawdzają się tam, gdzie połączenie wałów ma być trwałe i przewidywalne. W tej grupie mieszczą się rozwiązania sztywne, samonastawne i podatne.
Sprzęgła sztywne wybiera się wtedy, gdy wały są ustawione bardzo dokładnie, a układ nie powinien „pracować” względnie względem siebie. W praktyce chodzi o rozwiązania takie jak tulejowe, łubkowe czy kołnierzowe. Ich zaleta jest prosta: są nieskomplikowane i skutecznie przenoszą moment, ale za to źle znoszą błędy osiowania.
Sprzęgła samonastawne pozwalają na niewielkie ruchy względne. To dobry wybór, gdy w grę wchodzi drobne przesunięcie osiowe, kątowe albo promieniowe. Sprzęgła kłowe, zębate czy przegubowe Cardana należą właśnie do tej rodziny. Ich sens jest praktyczny: lepiej przyjąć niewielki błąd ustawienia niż przenosić go dalej na łożyska i wały.Sprzęgła podatne wykorzystują element sprężysty lub elastyczny. Guma, sprężyny lub inne łączniki tłumią drgania i łagodzą skoki obciążenia. Dla przykładu, w sprzęgle ze sprężyną wężykową spotyka się dopuszczalne przesunięcie wzdłużne rzędu 4-20 mm, poprzeczne 0,5-3 mm i odchylenie kątowe do 1°. To już nie jest tylko połączenie, ale realny bufor dla pracy cieplnej i dynamicznej napędu.
Sprzęgła sterowane
W tej grupie operator albo układ sterowania może połączyć i rozłączyć współpracujące elementy w trakcie pracy. To bardzo ważne w napędach, które muszą ruszać, zmieniać prędkość, przełączać kierunek albo chwilowo odłączać obciążenie bez zatrzymywania silnika.
Najczęściej spotykam tutaj sprzęgła przełączalne synchroniczne i asynchroniczne. Te pierwsze wymagają zbliżonych prędkości obu wałów, a drugie pozwalają na przełączanie przy różnicy prędkości, zwykle dzięki tarciu. W praktyce ta różnica jest kluczowa: jeśli napęd ma pracować pod obciążeniem i nie ma miejsca na idealne zgranie prędkości, rozwiązanie cierne bywa po prostu bardziej użyteczne.
Do tej rodziny zalicza się też sprzęgła hydrauliczne, pneumatyczne i elektromagnetyczne. W automatyce szczególnie cenię elektromagnetyczne, bo dają szybką reakcję i łatwo je wpiąć w sterowanie. Z kolei rozwiązania hydrodynamiczne sprawdzają się tam, gdzie ważniejszy jest miękki start i tłumienie udarów niż maksymalna prostota.
Przeczytaj również: Wymiana łożyska w napędzie - Zrób to dobrze i uniknij awarii!
Sprzęgła samoczynne
One działają bez udziału operatora. Załączają się albo rozłączają w reakcji na prędkość, kierunek obrotu lub moment obrotowy. To właśnie tu mieszczą się sprzęgła odśrodkowe, jednokierunkowe i bezpieczeństwa.
Sprzęgło odśrodkowe wykorzystuje siłę bezwładności i zwykle pracuje jako sprzęgło rozruchowe. Jest przydatne tam, gdzie silnik powinien wejść na obroty bez natychmiastowego obciążenia. Sprzęgło jednokierunkowe przenosi moment tylko w jednym kierunku, a po zmianie kierunku rozłącza się lub przechodzi w bieg jałowy. Sprzęgło bezpieczeństwa z kolei ma chronić napęd, gdy moment urośnie ponad nastawioną wartość.
Właśnie dlatego ten podział jest tak praktyczny: od razu mówi, co sprzęgło ma zrobić w sytuacji granicznej. Kiedy to już jest jasne, można spokojnie przejść do konkretnych konstrukcji spotykanych najczęściej w warsztacie i w maszynach.
Najczęściej spotykane typy i gdzie sprawdzają się najlepiej
W codziennej pracy nie wystarczy wiedzieć, że sprzęgło jest „mechaniczne” albo „samoczynne”. Znacznie ważniejsze jest to, czy konkretny typ lepiej znosi drgania, błędy osiowania, wysoki moment, czy może po prostu ma pracować możliwie bezobsługowo. Właśnie tu najlepiej widać różnicę między teorią a praktyką.
| Typ | Co daje | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Sztywne tulejowe, łubkowe, kołnierzowe | Proste przeniesienie momentu i bardzo małe straty | Układy dobrze osiowane, wolniejsze napędy, proste połączenia wałów | Słabo znoszą niewspółosiowość i błędy montażowe |

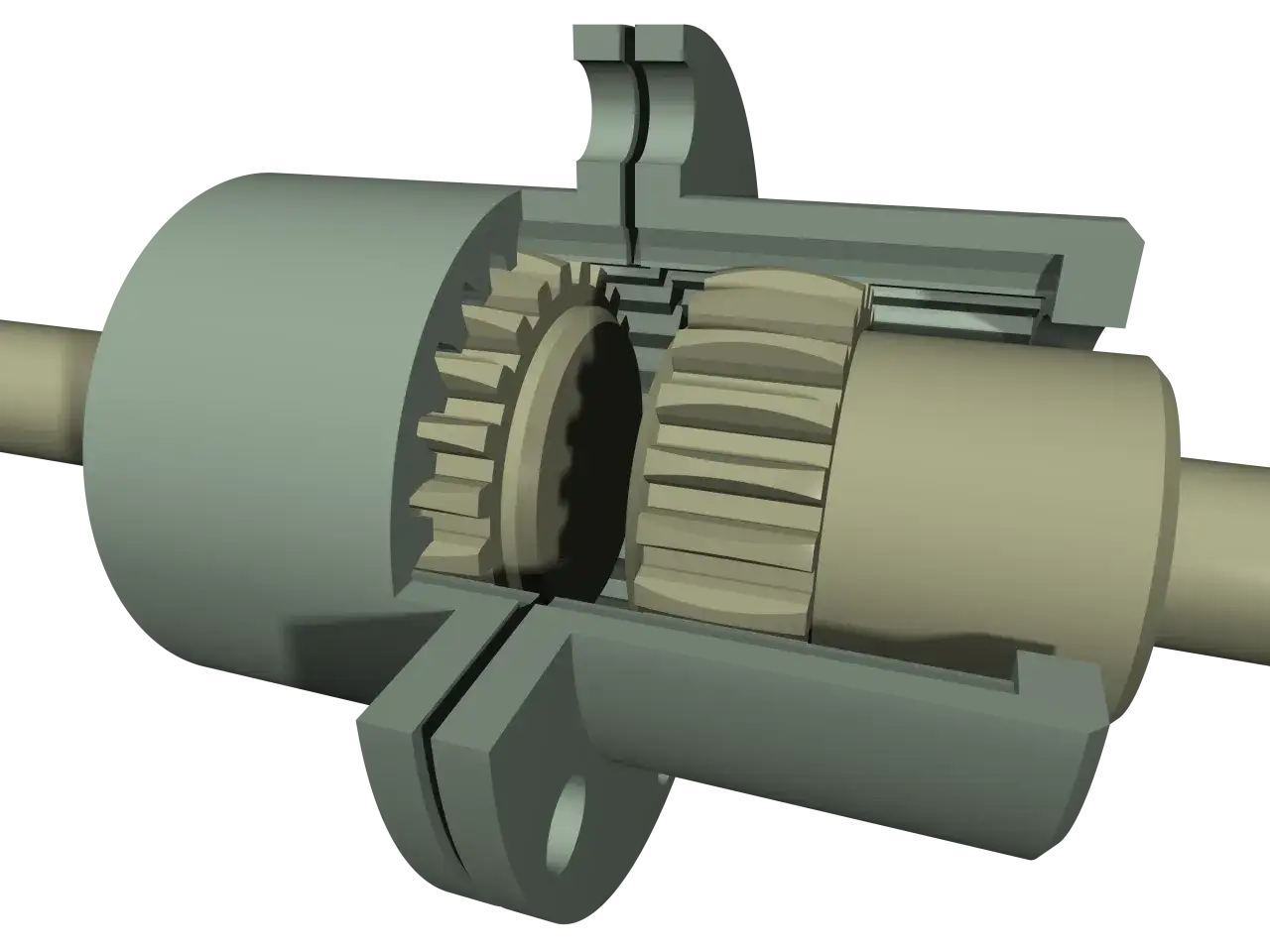

| Kłowe, zębate, Cardana, Oldhama | Kompensacja przesunięć osiowych, kątowych lub promieniowych | Obrabiarki, roboty, napędy z ugięciem wałów, połączenia pod kątem | Trzeba pilnować luzów, smarowania i zakresu odchyłek |
| Podatne oponowe, palcowe, wężykowe | Tłumienie drgań i łagodniejszy start | Napędy z udarami, częstymi rozruchami i zmiennym obciążeniem | Element elastyczny zużywa się szybciej niż metalowy łącznik |
| Cierne tarczowe, wielotarczowe, stożkowe, bębnowe | Płynne ruszanie i możliwość kontrolowanego poślizgu | Pojazdy, maszyny wymagające miękkiego załączania, układy z częstą zmianą trybu pracy | Powstaje ciepło, więc liczy się chłodzenie i dobór okładzin |
| Odśrodkowe | Załączanie wraz ze wzrostem obrotów | Małe maszyny, urządzenia rozruchowe, lekkie napędy o prostym cyklu | Zakres pracy zależy od charakterystyki obrotowej |
| Hydrokinetyczne | Bardzo łagodny start i dobre tłumienie udarów | Cięższe napędy, duża bezwładność, tam gdzie start nie może być szarpany | Większe gabaryty i straty energii niż w prostych rozwiązaniach mechanicznych |
| Elektromagnetyczne | Szybkie sterowanie i łatwa integracja z automatyką | Linie produkcyjne, maszyny zdalnie sterowane, układy wymagające częstego przełączania | Wymagają poprawnego zasilania i kontroli temperatury |
| Bezpieczeństwa i ograniczające moment | Ochrona przed przeciążeniem | Przenośniki, przekładnie, obrabiarki, układy z ryzykiem zablokowania | Trzeba dobrać i ustawić właściwy moment wyzwalania |
Jeśli miałbym wskazać jeden praktyczny przykład, to sprzęgło z pakietem sprężyn wężykowych pokazuje dobrze sens tej grupy: potrafi pracować jak połączenie sztywne, podatne albo przeciążeniowe, zależnie od warunków. To właśnie dlatego w katalogach tak często spotyka się rozwiązania hybrydowe, które łączą kilka funkcji naraz, zamiast trzymać się jednego czystego podziału.
W sprzęgłach ciernych warto pamiętać o jeszcze jednej rzeczy: suche rozwiązania zwykle dają prostszy układ i bardziej bezpośrednią reakcję, a mokre lepiej odprowadzają ciepło i łagodniej pracują przy dłuższym poślizgu. W praktyce oznacza to prosty kompromis między dynamiką, trwałością i kontrolą temperatury.
Kiedy już wiem, który typ daje właściwe zachowanie napędu, przechodzę do doboru pod konkretną aplikację, bo sam katalog nazw nadal nie wystarcza.
Jak dobrać sprzęgło do maszyny
Dobór zaczynam od podstawowego pytania: jaki moment naprawdę ma przenieść układ i jak często będzie to robił. Sam moment nominalny można policzyć ze wzoru Mn = 9550 · N / n, gdzie N to moc w kW, a n to prędkość w obr./min. Dla silnika 11 kW przy 1450 obr./min wychodzi około 72,5 Nm, ale to jeszcze nie jest pełna odpowiedź, bo trzeba doliczyć współczynnik przeciążenia i charakter pracy maszyny.
- Moment i prędkość - jeśli napęd ma częste przyspieszenia, hamowania albo skoki obciążenia, nie wybieram sprzęgła wyłącznie po samym momencie katalogowym.
- Rodzaj obciążenia - pompa wirowa, wentylator i prasa zachowują się zupełnie inaczej, więc inny będzie też sensowny typ sprzęgła.
- Współosiowość i przemieszczenia - przy drobnych błędach montażu lepsze są rozwiązania samonastawne lub podatne, a przy idealnym ustawieniu można sięgnąć po konstrukcję sztywną.
- Warunki środowiskowe - pył, wilgoć, temperatura, olej i częstotliwość rozruchów potrafią zmienić dobry dobór w zły.
- Serwis i bezpieczeństwo - pytam nie tylko o to, czy sprzęgło wytrzyma, ale też czy da się je łatwo sprawdzić, smarować i poprawnie ustawić po montażu.
W układach precyzyjnych szukam przede wszystkim wysokiej sztywności skrętnej i zerowego luzu, bo tam nawet niewielki backlash psuje dokładność pozycjonowania. W napędach ciężkich ważniejsze bywa natomiast tłumienie udarów i ochrona łożysk niż maksymalna sztywność. To dlatego nie ma jednego „najlepszego” sprzęgła dla wszystkich maszyn, są tylko lepsze lub gorsze odpowiedzi na konkretny problem.
Jeżeli mam uprościć wybór do jednej zasady, to najpierw dopasowuję sprzęgło do pracy układu, a dopiero potem do samej mocy. Taki porządek oszczędza więcej błędów niż szukanie „mocniejszego” modelu na ślepo.
Typowe błędy, przez które napęd traci kulturę pracy
Najczęstszy błąd, jaki widzę, to dobór sprzęgła tylko po maksymalnym momencie. To za mało, bo dwa napędy o tej samej mocy mogą pracować zupełnie inaczej: jeden z łagodnym startem i równą pracą, drugi z udarami, częstymi zmianami kierunku i wysoką temperaturą. Właśnie wtedy zaczynają się awarie, które na pierwszy rzut oka wyglądają jak problem samego sprzęgła, a w rzeczywistości są skutkiem złego założenia projektowego.
- Niedoszacowanie niewspółosiowości wałów i pracy cieplnej.
- Zastąpienie sprzęgła podatnego zbyt sztywnym połączeniem.
- Ignorowanie liczby załączeń na godzinę i czasu poślizgu.
- Mylenie sprzęgła bezpieczeństwa z rozwiązaniem do miękkiego startu.
- Brak kontroli smarowania, okładzin lub elementu elastycznego.
- Założenie, że jedno sprzęgło naprawi źle zaprojektowany napęd.
Przy sprzęgłach bezpieczeństwa zwracam też uwagę na coś bardzo praktycznego: samo zadziałanie nie kończy sprawy. Trzeba wiedzieć, czy sprzęgło wraca do pracy automatycznie, czy wymaga ręcznego resetu, i czy po przeciążeniu nie pojawiło się dodatkowe zużycie. Bez tego łatwo wymienić dobry element tylko dlatego, że objaw został źle odczytany.
Skoro wiadomo już, gdzie najczęściej popełnia się błąd, zostaje ostatnia rzecz: spojrzeć na sprzęgło nie jak na samotny element, ale jak na część całego układu.
Co jeszcze sprawdzam przy całym układzie napędowym
Gdy napęd zaczyna pracować głośniej, cieplej albo mniej równo, najpierw sprawdzam geometrię, temperaturę i drgania, a dopiero później sam model sprzęgła. To zwykle szybsza droga do diagnozy niż wymiana elementu „na mocniejszy”, bo sprzęgło bardzo często tylko pokazuje problem, który wcześniej pojawił się w osiowaniu, łożyskach albo w charakterystyce obciążenia.
Najbardziej praktyczna zasada jest prosta: dobre sprzęgło nie ma maskować złego projektu, tylko współpracować z poprawnie ustawionym napędem. Jeśli układ ma pracować długo i bez niepotrzebnych postojów, patrzę na całość, a nie na pojedynczą część. W warsztacie i w automatyce właśnie taki sposób myślenia najczęściej daje najlepszy efekt.
Jeżeli mam zostawić jedną rzecz do zapamiętania, to tę: wybór sprzęgła zaczyna się od zrozumienia pracy maszyny, a kończy dopiero wtedy, gdy wiadomo, jak zachowa się cały napęd w realnych warunkach.
