Gdy światłowód ma połączyć dwa budynki, szafę sterowniczą z halą albo domowy router z dodatkowym punktem dostępowym, zwykły switch z portami RJ45 może nie wystarczyć. W tym poradniku pokazuję, jaki switch do światłowodu wybrać, jak dopasować moduły SFP do kabla, kiedy potrzebny jest model zarządzalny oraz dlaczego światłowód operatora nie zawsze można wpiąć bezpośrednio do przełącznika.
Dobry switch światłowodowy musi pasować do całego toru transmisyjnego
- Port SFP obsługuje najczęściej połączenia 1 Gb/s, a SFP+ zapewnia zwykle 10 Gb/s.
- Do światłowodu wielomodowego dobiera się moduły 1000BASE-SX lub 10GBASE-SR, a do jednomodowego najczęściej 1000BASE-LX lub 10GBASE-LR.
- W domu zwykle wystarczy switch niezarządzalny, natomiast firma i automatyka skorzystają z VLAN, STP, QoS i monitoringu.
- Światłowód od operatora zazwyczaj wymaga ONT lub routera. Port SFP w przełączniku nie zastępuje urządzenia GPON czy XGS-PON.
- Przed zakupem trzeba sprawdzić zgodność wkładek SFP, typ włókna, złącze, długość fali i maksymalny zasięg.
Co naprawdę oznacza podłączenie światłowodu do switcha
Najpierw rozdzielam dwie sytuacje, które często są wrzucane do jednego worka. Pierwsza to światłowodowy uplink między urządzeniami sieciowymi, na przykład między dwoma switchami. Druga to światłowód doprowadzony przez operatora do domu lub firmy. W obu przypadkach pojawia się włókno optyczne, ale wymagania sprzętowe są zupełnie inne.

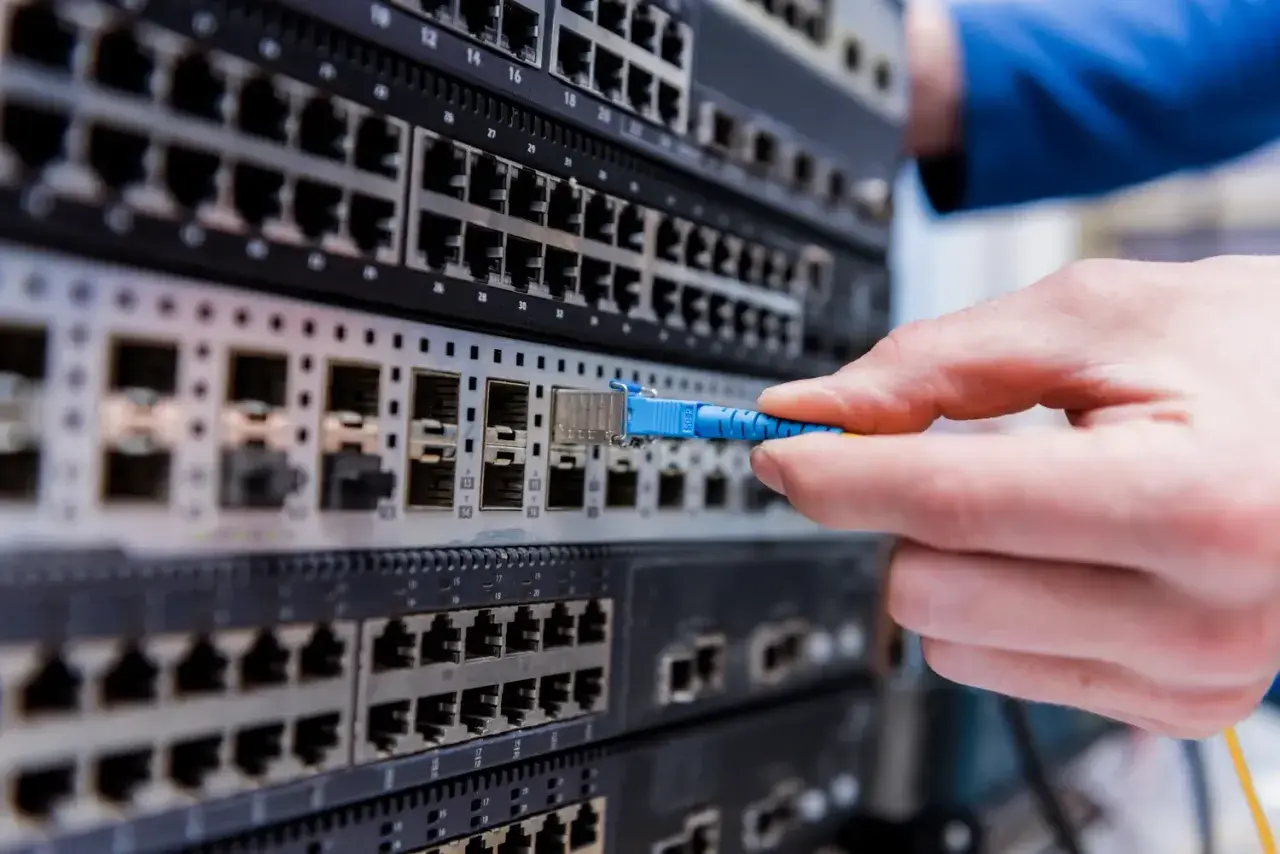

Jeżeli chcesz połączyć dwa switche oddalone o 150 metrów, 500 metrów albo kilka kilometrów, potrzebujesz przełącznika z portem SFP lub SFP+. Do gniazda wkładasz odpowiednią wkładkę optyczną, a do niej patchcord zakończony najczęściej złączem LC. Takie rozwiązanie zastępuje długi przewód miedziany i zapewnia odporność na zakłócenia elektromagnetyczne.
Światłowód operatora działa inaczej. Łącza GPON i XGS-PON wykorzystują protokół dostępu optycznego, którego zwykły port Ethernet SFP w switchu nie obsługuje. W praktyce potrzebujesz terminala ONT, routera operatora albo kompatybilnego routera z odpowiednim modułem PON. Dopiero za tym urządzeniem możesz podłączyć switch do rozprowadzenia sieci po domu, biurze lub hali.
To jeden z najczęstszych błędów zakupowych. Ktoś widzi w specyfikacji oznaczenie SFP i zakłada, że każde włókno da się tam podłączyć. SFP oznacza wymienny interfejs Ethernet, a nie uniwersalne wejście do dowolnej sieci światłowodowej.
Parametry, które decydują o kompatybilności
Najważniejsza zasada brzmi prosto: switch, wkładka i przewód muszą tworzyć jeden zgodny zestaw. Samo gniazdo SFP nie mówi jeszcze, czy urządzenie obsłuży konkretny typ włókna, prędkość i zasięg.
SFP czy SFP+
Port SFP jest zwykle przeznaczony do transmisji 1 Gb/s. Port SFP+ obsługuje najczęściej 10 Gb/s, choć konkretny model może wspierać również wolniejsze wkładki. Nie zakładam jednak automatycznie, że każdy port SFP+ zadziała z każdym modułem SFP. Producent może ograniczyć kompatybilność programowo albo wymagać określonej listy transceiverów.
Do typowego internetu 600 Mb/s lub 1 Gb/s wystarczy 1G SFP, o ile switch ma odpowiednią wydajność i nie będzie przeciążony wieloma urządzeniami. Przy serwerze NAS, kilku punktach Wi-Fi 6, kamerach wysokiej rozdzielczości lub przesyłaniu dużych plików rozsądniej wybrać SFP+ 10 Gb/s. Nie zawsze oznacza to konieczność wymiany wszystkich portów. Często wystarczy jeden szybki uplink między głównymi urządzeniami.
Światłowód jednomodowy i wielomodowy
MMF, czyli włókno wielomodowe, stosuje się głównie na krótszych odcinkach w budynkach. Współpracuje ono z modułami 1000BASE-SX przy 1 Gb/s albo 10GBASE-SR przy 10 Gb/s. Zależnie od klasy włókna i transceivera zasięg może wynosić od około 220 do 550 metrów dla 1G, a przy 10G często do 300 metrów na włóknie OM3.
SMF, czyli włókno jednomodowe, lepiej nadaje się do połączeń między budynkami i dłuższych tras. Typowy moduł 1000BASE-LX może zapewnić do 10 km, natomiast 10GBASE-LR zwykle obsługuje podobny rząd odległości. Rzeczywisty zasięg zależy jeszcze od tłumienia, liczby spawów, jakości złączy i budżetu mocy optycznej.
Standard, długość fali i złącze

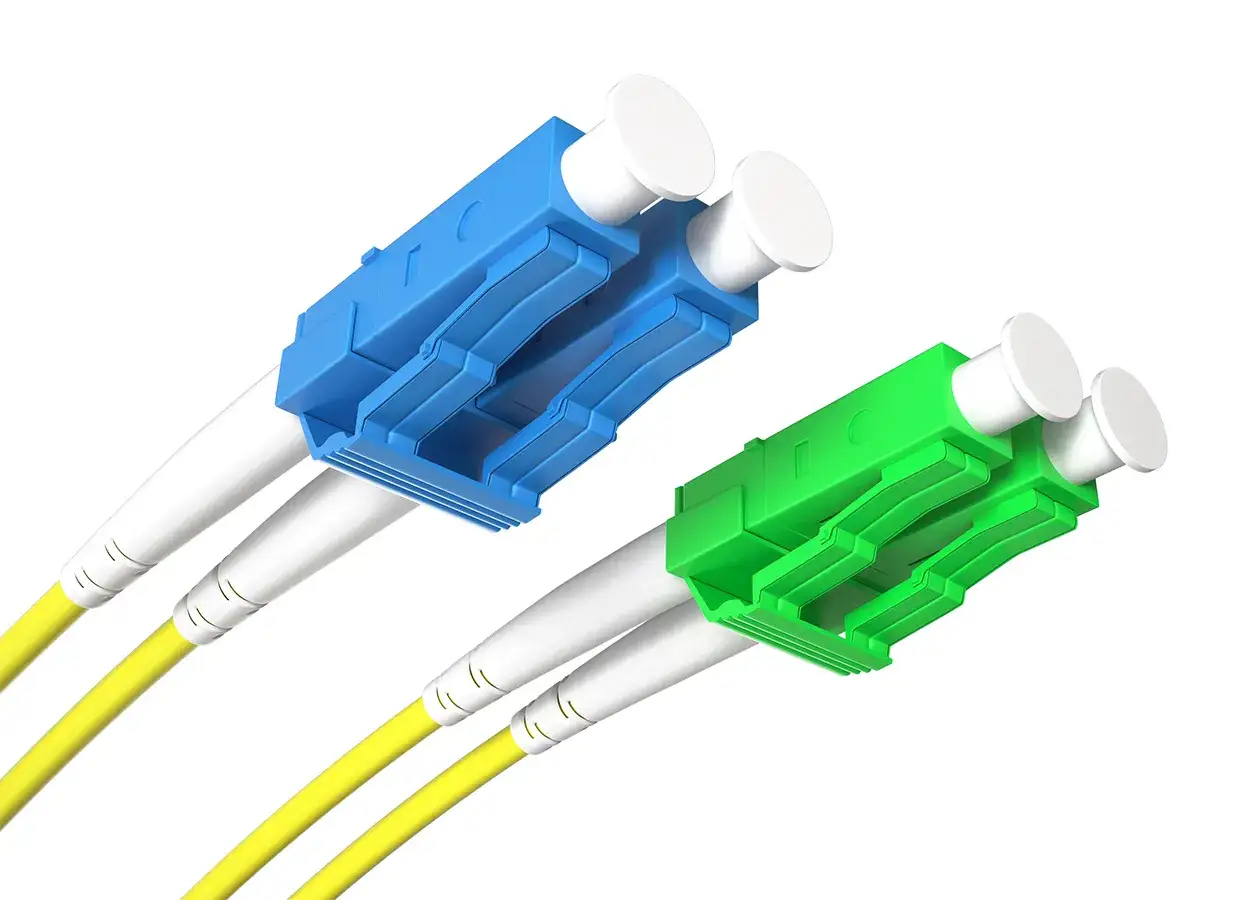

Najczęściej spotkasz wkładki LC duplex, czyli z dwoma włóknami. Jedno włókno służy do nadawania, a drugie do odbioru. W rozwiązaniach BiDi transmisja odbywa się po jednym włóknie, ale wtedy trzeba użyć dopasowanej pary modułów pracujących na różnych długościach fali, na przykład 1310 i 1490 nm.
| Przykład wkładki | Typ włókna | Typowy zasięg | Zastosowanie |
|---|---|---|---|
| 1000BASE-SX | MMF | 220-550 m | Połączenia w budynku, serwerownia, hala |
| 1000BASE-LX | SMF lub wybrane MMF | Do 10 km na SMF | Połączenia między budynkami i dłuższe uplinki |
| 10GBASE-SR | MMF | Do około 300 m na OM3 | Szybka sieć lokalna w jednym obiekcie |
| 10GBASE-LR | SMF | Do około 10 km | Backbone, monitoring, serwery i obiekty rozproszone |
Podane wartości są orientacyjne i dotyczą typowych warunków. Przed zakupem sprawdzam zawsze kartę konkretnej wkładki, bo ten sam standard może mieć kilka wariantów zasięgu. Nie wolno łączyć przypadkowego SX z LX tylko dlatego, że oba moduły mają przepustowość 1 Gb/s.
Jaki wariant sprawdzi się w domu, firmie i automatyce
Nie ma jednego najlepszego switcha do każdej instalacji. W domu liczy się prostota i cicha praca, w biurze możliwość logicznego podziału sieci, a w automatyce odporność na temperaturę, przepięcia i trudne warunki montażowe.
Dom i małe biuro
Do prostego połączenia routera, telewizora, komputera i punktu dostępowego wybrałbym switch gigabitowy z jednym lub dwoma portami SFP. Model niezarządzalny działa od razu po podłączeniu i nie wymaga konfiguracji. To dobre rozwiązanie, gdy światłowód służy wyłącznie jako uplink do drugiego pomieszczenia.Jeżeli korzystasz z kilku punktów Wi-Fi, kamer albo urządzeń IoT, bardziej przyszłościowy będzie mały switch smart z VLAN i IGMP Snooping. VLAN pozwala oddzielić na przykład sieć domową od monitoringu, a IGMP Snooping ogranicza niepotrzebne rozsyłanie transmisji multicast. W tym segmencie realny budżet wynosi zwykle 150-500 zł za switch, bez wkładek optycznych.
Biuro, warsztat i większa instalacja
W firmie wybrałbym switch zarządzalny z minimum 2 portami SFP lub SFP+, zapasem portów RJ45 i obsługą VLAN, STP oraz QoS. Jeśli urządzenie ma zasilać kamery, telefony VoIP lub punkty dostępowe, potrzebne są porty PoE. Trzeba przy tym pamiętać, że port SFP sam z siebie nie zasila urządzenia. PoE działa na odpowiednio wyposażonych portach miedzianych.
Ważny jest także budżet mocy. Osiem portów PoE nie oznacza automatycznie, że switch zasili osiem urządzeń pełną mocą. Model z budżetem 53 W będzie odpowiedni dla kilku lekkich punktów dostępowych, ale może nie wystarczyć do zestawu kamer z grzałkami i oświetlaczami podczerwieni. Taki switch kosztuje zazwyczaj 300-900 zł, zależnie od liczby portów, PoE i funkcji zarządzania.
Przeczytaj również: DHCP nie działa? Diagnoza i naprawa krok po kroku!
Automatyka i przemysł
W szafie sterowniczej nie montowałbym przypadkowego biurowego switcha, nawet jeśli jego parametry przepustowości wyglądają dobrze. Wybieram model przemysłowy z montażem na szynie DIN, szerokim zakresem temperatury pracy, ochroną przeciwprzepięciową i redundantnym zasilaniem, gdy zatrzymanie sieci może przerwać produkcję.
Światłowód dobrze izoluje galwanicznie odległe części instalacji, ale nie rozwiązuje wszystkich problemów. Nadal trzeba zabezpieczyć zasilanie, przewody miedziane i samą szafę. Ceny przemysłowych switchy z portami światłowodowymi zaczynają się często od 800-1000 zł, a rozbudowane modele z zarządzaniem i redundantnym zasilaniem mogą kosztować kilka tysięcy złotych.
| Zastosowanie | Najrozsądniejszy wybór | Na co zwrócić uwagę |
|---|---|---|
| Domowy uplink | 1G, 1-2 porty SFP, niezarządzalny | Cicha praca, zgodna wkładka, liczba portów RJ45 |
| Dom z monitoringiem | Smart switch 1G, VLAN, IGMP, opcjonalnie PoE | Budżet PoE, izolacja kamer, przepustowość uplinku |
| Biuro lub warsztat | Switch zarządzalny z SFP/SFP+ i PoE | VLAN, STP, QoS, monitoring, zapas portów |
| Serwerownia | Switch z SFP+ 10G | Przepustowość backplane, chłodzenie, redundancja |
| Automatyka przemysłowa | Switch przemysłowy DIN z portami SFP | Temperatura, zasilanie redundantne, EMC, diagnostyka |
SFP, SFP+ czy mediakonwerter
Jeżeli światłowód ma wejść bezpośrednio do switcha, najwygodniejszy jest port SFP lub SFP+. Wymienna wkładka pozwala dopasować urządzenie do istniejącego kabla. Płacisz jednak za switch z odpowiednią obudową i elektroniką, nawet gdy potrzebujesz tylko jednego przejścia z optyki na miedź.
Mediakonwerter ma sens, gdy chcesz zmienić światłowód na Ethernet RJ45 tylko w jednym miejscu. To tańsza opcja przy pojedynczym urządzeniu, na przykład sterowniku PLC, kamerze lub komputerze oddalonym od głównej sieci. Typowy komplet 1G może kosztować około 150-400 zł, a wersja 10G będzie wyraźnie droższa.
Nie wybierałbym mediakonwertera, jeśli planujesz rozbudowę instalacji o wiele urządzeń, VLAN-y albo zdalny monitoring. Wtedy switch z portem SFP daje lepszą kontrolę i mniej osobnych zasilaczy. W praktyce dobrze sprawdza się zasada, że mediakonwerter jest rozwiązaniem punktowym, a switch światłowodowy buduje całą infrastrukturę.
Do ceny urządzenia dolicz wkładki. Prosty kompatybilny moduł 1G może kosztować około 40-150 zł za sztukę, markowy lub przemysłowy transceiver często więcej. Po obu stronach połączenia powinny pracować moduły o tej samej prędkości i zgodnym standardzie. Dla łącza duplex kupujesz zazwyczaj dwie takie same wkładki, a dla BiDi specjalnie dobraną parę.
Jak zaplanować instalację, żeby uniknąć problemów
- Sprawdź rolę światłowodu. Ustal, czy chodzi o uplink między switchami, połączenie z serwerem, czy wejście operatora do routera.
- Zmierz trasę. Uwzględnij zapas kabla, pętle serwisowe i dodatkowe patchcordy. Nie dobieraj modułu 10 km do trasy tylko dlatego, że brzmi bardziej profesjonalnie.
- Odczytaj oznaczenie włókna. Szukaj informacji MMF lub SMF oraz klasy OM1, OM2, OM3, OM4 albo OS1/OS2.
- Dobierz standard optyczny. Sprawdź prędkość, długość fali, złącze LC lub inne oraz maksymalny zasięg.
- Zweryfikuj kompatybilność. Przejrzyj listę obsługiwanych transceiverów producenta switcha. Niektóre urządzenia sygnalizują niecertyfikowane wkładki albo blokują ich pracę.
- Skonfiguruj sieć. Przy switchu zarządzalnym ustaw VLAN, adres zarządzający, STP i ewentualnie QoS. Zacznij od prostego układu i dopiero później dodawaj reguły.
Najczęściej problem nie leży w samym switchu, lecz w zamienionych włóknach TX i RX, zabrudzonym złączu albo niedopasowanej wkładce. Złącza optyczne powinny być zabezpieczone zaślepkami, a ich czoła czyste. Nie patrz bezpośrednio w aktywne gniazdo optyczne, nawet jeśli nie widać czerwonego światła.
Unikam też prowadzenia patchcordu światłowodowego pod ostrym kątem i mocnego ściskania go opaską. Włókno może wtedy nie pęknąć od razu, ale wzrośnie tłumienie i połączenie zacznie działać niestabilnie. Po uruchomieniu warto sprawdzić liczniki błędów, temperaturę modułów i poziom mocy optycznej, jeśli switch obsługuje DOM.
Najczęstsze błędy przy wyborze przełącznika
Pierwszy błąd to mylenie portu SFP z wejściem PON. Switch Ethernet nie zastąpi ONT operatora. Jeżeli dostawca internetu wymaga konkretnego terminala lub numeru seryjnego urządzenia, sam zakup przełącznika tego nie zmieni.Drugi błąd to mieszanie MMF i SMF. Wkładka SX jest przeznaczona do wielomodowego toru, a LX lub LR najczęściej do jednomodowego. Istnieją warianty pozwalające na pracę w kilku konfiguracjach, ale trzeba to potwierdzić w dokumentacji, a nie zgadywać po wyglądzie kabla.
Trzeci błąd to patrzenie wyłącznie na liczbę portów. Switch z 24 portami może mieć zbyt małą przepustowość magistrali, słaby budżet PoE albo tylko jeden wolny uplink. Sprawdzam więc switching capacity, szybkość przekazywania pakietów, tablicę MAC i sposób chłodzenia.
Czwarty błąd to kupowanie 10G bez sprawdzenia całej infrastruktury. Jeśli router ma tylko porty 1G, serwer nie obsługuje 10G, a trasa kończy się na kablu kategorii 5e, drogi switch SFP+ nie wykorzysta swoich możliwości. Szybkość trzeba planować od źródła do odbiornika, nie tylko na jednym odcinku.
Dobry wybór zaczyna się od toru optycznego
W większości domowych i małych firmowych instalacji wybrałbym gigabitowy switch z jednym lub dwoma portami SFP. Do sieci z serwerem, szybkim NAS-em i wieloma punktami dostępowymi dopłaciłbym do SFP+, a w automatyce przemysłowej skupiłbym się przede wszystkim na odporności środowiskowej i diagnostyce.
Przed zakupem zapisz cztery informacje: typ włókna, długość trasy, wymaganą prędkość i urządzenia pracujące na obu końcach. Taka krótka lista eliminuje większość pomyłek i pozwala dobrać switch, który nie tylko ma gniazdo SFP, lecz rzeczywiście będzie pasował do całej instalacji.
