Dobór światłowodu potrafi z pozoru sprowadzać się do pytania „jaki kabel kupić?”, ale w praktyce liczą się także zasięg, typ urządzeń, miejsce montażu i sposób prowadzenia trasy. Najważniejsze rodzaje kabli światłowodowych omawiam tu według tych kryteriów, wyjaśniając różnice między włóknami jednomodowymi i wielomodowymi, oznaczenia OS oraz OM, konstrukcje kabli i typowe błędy instalacyjne.
Najważniejszy wybór zależy od zasięgu i środowiska pracy
- Jednomodowy OS2 sprawdza się na długich trasach, między budynkami i w sieciach operatorskich.
- Wielomodowe OM3 i OM4 są praktyczne w serwerowniach, budynkach i krótszych połączeniach o dużej przepustowości.
- OM5 ma sens głównie w instalacjach wykorzystujących transmisję SWDM, a nie jako automatycznie „najszybszy” kabel.
- Konstrukcja kabla, na przykład luźna tuba, ścisła osłona lub zbrojenie, musi odpowiadać miejscu instalacji.
- Typ włókna, modułu optycznego i złącza trzeba dobierać jako jeden kompletny tor transmisyjny.
Najpierw wybierz między włóknem jednomodowym i wielomodowym
Podstawowy podział obejmuje światłowody jednomodowe SM oraz wielomodowe MM. Różnica dotyczy przede wszystkim średnicy rdzenia, czyli centralnej części włókna, przez którą biegnie światło. Włókno jednomodowe ma rdzeń o średnicy około 9 µm, a wielomodowe najczęściej 50 lub 62,5 µm.
W światłowodzie jednomodowym światło porusza się zasadniczo jednym torem. Dzięki temu sygnał może pokonywać kilometry bez dużego rozmycia impulsu. Z kolei większy rdzeń włókna wielomodowego ułatwia sprzęganie światła i często obniża koszt urządzeń, ale wiele torów optycznych powoduje większe ograniczenie dystansu.

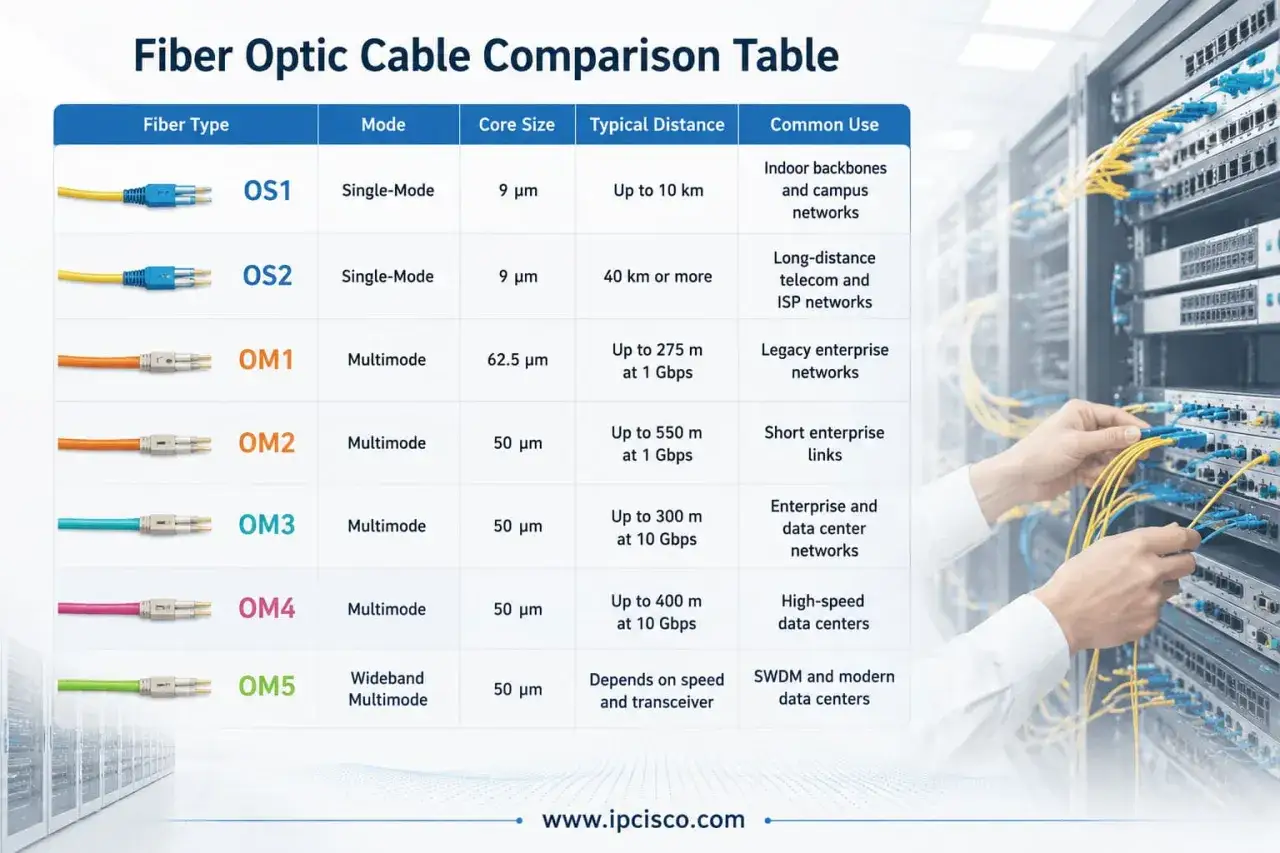

| Cecha | Jednomodowy SM | Wielomodowy MM |
|---|---|---|
| Typowe oznaczenia | OS1, OS2, G.652, G.657 | OM1, OM2, OM3, OM4, OM5 |
| Średnica rdzenia | Około 9 µm | 50 lub 62,5 µm |
| Typowy zasięg | Od kilku do wielu kilometrów | Zwykle od kilkudziesięciu do kilkuset metrów |
| Typowe zastosowanie | FTTH, sieci operatorskie, połączenia między budynkami | LAN, serwerownie, automatyka i krótkie magistrale |
| Koszt toru | Wyższy koszt optyki, ale duża elastyczność rozbudowy | Często korzystny na krótkich odcinkach |
W praktyce wybieram włókno jednomodowe wtedy, gdy trasa ma być długa albo ma służyć przez wiele lat bez wymiany kabla. Do połączenia dwóch szaf w jednym budynku wielomodowy OM4 może być rozsądniejszy, ale między oddalonymi obiektami zwykle bezpieczniejszym wyborem będzie OS2, nawet jeśli obecna przepustowość nie wymaga jego pełnych możliwości.
Co oznaczają oznaczenia OS1, OS2 oraz OM1 do OM5
Symbole OS i OM opisują przede wszystkim kategorię transmisyjną włókna. Nie mówią natomiast wszystkiego o osłonie, odporności mechanicznej ani o tym, czy kabel nadaje się do ziemi, kanału kablowego albo instalacji wewnątrz budynku.
Światłowody jednomodowe OS1 i OS2
OS1 to starsza kategoria kojarzona głównie z kablami do zastosowań wewnętrznych i konstrukcją ścisłej osłony. OS2 oferuje niższe tłumienie i lepiej pasuje do długich połączeń, instalacji zewnętrznych oraz sieci operatorskich. W nowych projektach często spotyka się także oznaczenia zgodne z rekomendacjami ITU-T, szczególnie G.652 dla standardowego włókna jednomodowego oraz G.657 dla włókien o zwiększonej odporności na zginanie.
Nie traktuję jednak OS1 i OS2 jako prostego rankingu „gorszy” i „lepszy”. O powodzeniu połączenia decydują także moduły optyczne, tłumienie całej trasy, liczba spawów i budżet mocy. Sam napis OS2 na kablu nie zagwarantuje poprawnej transmisji, jeśli zastosowany transceiver pracuje na innej długości fali lub ma zbyt mały zasięg.

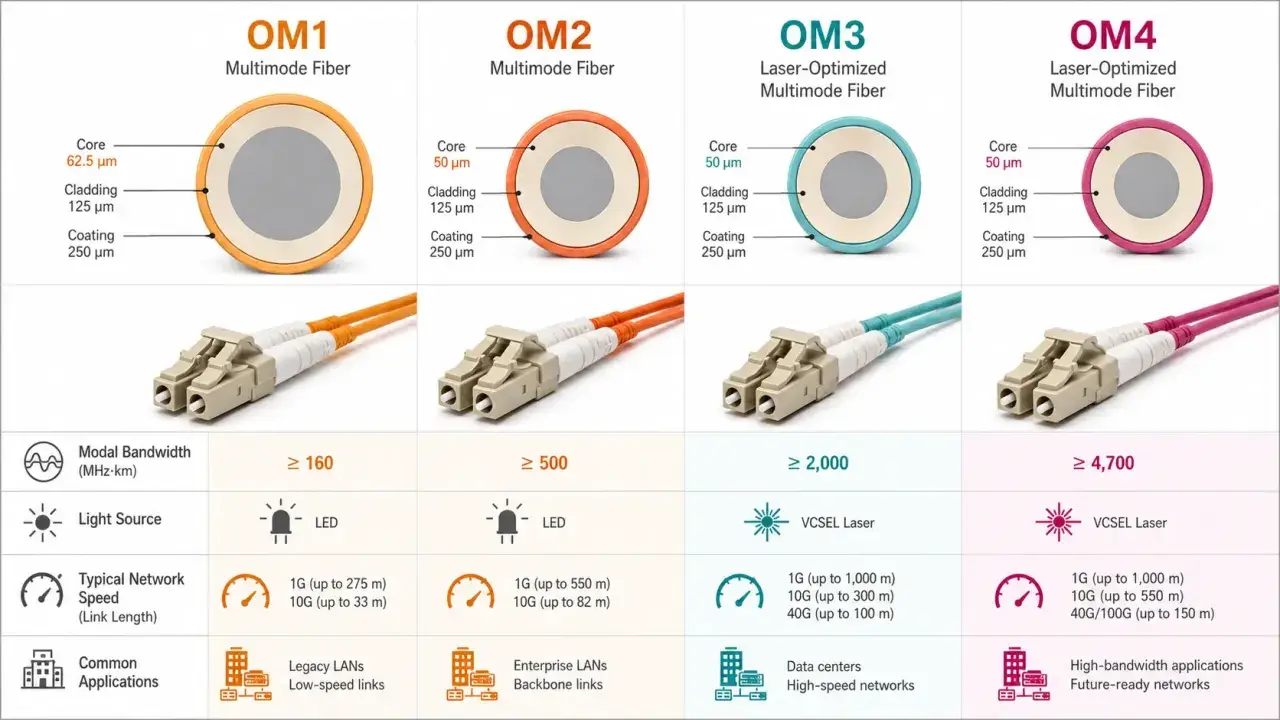

Światłowody wielomodowe OM1, OM2, OM3, OM4 i OM5
OM1 ma zwykle rdzeń 62,5/125 µm i jest dziś rozwiązaniem starszym. OM2 korzysta najczęściej z włókna 50/125 µm, natomiast OM3 i OM4 są zoptymalizowane do współpracy z laserami VCSEL, dlatego lepiej radzą sobie z szybką transmisją w serwerowniach.
| Kategoria | Najważniejsza cecha | Przykładowe zastosowanie |
|---|---|---|
| OM1 | Starsze włókno 62,5/125 µm, ograniczona przepustowość | Modernizacja istniejących, starszych sieci |
| OM2 | Włókno 50/125 µm o większej szerokości pasma niż OM1 | Krótkie połączenia lokalne i starsze instalacje |
| OM3 | Włókno laser-optimized, typowo 10 Gb/s do około 300 m | Serwerownie i okablowanie budynkowe |
| OM4 | Wyższa szerokość pasma, typowo 10 Gb/s do około 400-550 m zależnie od optyki | Centra danych i dłuższe połączenia wewnętrzne |
| OM5 | Szerokopasmowe włókno wielomodowe do transmisji na kilku długościach fali | Wybrane centra danych z techniką SWDM |
Podane odległości są orientacyjne i dotyczą konkretnych standardów Ethernet oraz modułów. Właśnie dlatego OM5 nie jest uniwersalnym następcą OM4. Jeżeli urządzenia nie wykorzystują SWDM, dodatkowe możliwości OM5 mogą nie przynieść żadnej praktycznej korzyści.
Budowa kabla decyduje o miejscu montażu
Dwa kable z takim samym włóknem, na przykład OS2, mogą być przeznaczone do zupełnie innych warunków. Jeden będzie cienkim przewodem krosowym do szafy, a drugi grubym kablem zewnętrznym z ochroną przed wilgocią, zgniataniem i naciąganiem.
Konstrukcja ścisła i luźna tuba
W kablach o konstrukcji tight-buffer włókno znajduje się w ścisłej osłonie i jest łatwe do zakończenia bezpośrednio w pomieszczeniu. Takie przewody dobrze pasują do instalacji wewnętrznych, paneli krosowych i krótkich tras, gdzie liczy się prosty montaż.
Konstrukcja loose-tube umieszcza włókna w luźnej tubie, często wypełnionej żelem lub innym materiałem chroniącym przed wodą. Zostawia ona włóknu większy margines ruchu przy zmianach temperatury, dlatego stosuje się ją przede wszystkim na zewnątrz, w kanalizacji teletechnicznej i na dłuższych trasach.
Kabel wewnętrzny, zewnętrzny i zbrojony
- Indoor jest przeznaczony do budynków i powinien spełniać wymagania dotyczące reakcji na ogień, często z powłoką LSZH.
- Outdoor ma ochronę przed wilgocią, promieniowaniem UV i zmianami temperatury.
- Armored zawiera dodatkowe zbrojenie, które ogranicza ryzyko uszkodzenia przez gryzonie, nacisk lub przypadkowe uderzenie.
- Samonośny ma element nośny umożliwiający prowadzenie napowietrzne, ale wymaga poprawnego zaprojektowania punktów podwieszenia.
Do prostego prowadzenia w korycie kablowym nie zawsze potrzebny jest kabel z metalowym pancerzem. Zbrojenie zwiększa odporność, lecz może utrudnić montaż, podnieść masę i wymagać właściwego uziemienia. W instalacjach automatyki i przemysłu często ważniejsza od maksymalnej wytrzymałości jest odporność na zginanie, wibracje i zakłócenia środowiskowe.
Simplex, duplex i kable wielowłóknowe
Kabel simplex zawiera jedno włókno, a duplex dwa włókna przeznaczone zwykle do transmisji w obu kierunkach. W większych magistralach stosuje się przewody z 4, 8, 12 lub większą liczbą włókien. Taki zapas bywa bardzo rozsądny, bo późniejsza wymiana kabla jest zazwyczaj znacznie trudniejsza niż wykorzystanie dodatkowych włókien.
Jak dobrać światłowód do konkretnej instalacji
Najłatwiej podjąć decyzję, zaczynając od trasy i urządzeń, a dopiero później od nazwy kategorii. Ja sprawdzam kolejno pięć elementów, ponieważ pominięcie jednego z nich często kończy się kosztowną wymianą modułów albo całego odcinka.
- Zmierz rzeczywistą trasę, uwzględniając zapas przy szafach, zapas technologiczny i ewentualne obejścia.
- Określ wymagany zasięg i prędkość, na przykład 1, 10, 40 lub 100 Gb/s.
- Sprawdź typ portów i transceiverów, ich długość fali, rodzaj złącza oraz deklarowany dystans.
- Dobierz konstrukcję kabla do miejsca prowadzenia, ochrony mechanicznej i wymagań pożarowych.
- Zostaw margines na rozbudowę, szczególnie przy instalacji między budynkami i w serwerowni.
Dom, mała firma i sieć FTTH
W sieciach dostępowych i połączeniach między punktami oddalonymi o setki metrów lub kilometry najczęściej wybiera się światłowód jednomodowy OS2. W domu nie warto kierować się wyłącznie średnicą przewodu lub kolorem powłoki. Trzeba sprawdzić, czy kabel jest przeznaczony do wnętrz, czy można go bezpiecznie prowadzić w danym miejscu i jaki typ zakończenia stosuje operator lub urządzenie abonenckie.
Serwerownia i okablowanie budynkowe
W obrębie jednego budynku często dobrze sprawdza się OM3 albo OM4. OM4 daje większy zapas parametrów, ale nie zawsze uzasadnia wyższą cenę, szczególnie przy krótkiej trasie i prędkości 1 Gb/s. Przy projektowaniu nowej serwerowni patrzyłbym jednak nie tylko na dzisiejsze wymagania, lecz także na planowaną wymianę przełączników.
Automatyka i przemysł
W hali produkcyjnej istotne są nie tylko parametry transmisyjne. Kabel powinien mieć powłokę dopasowaną do olejów, wilgoci, temperatury i sposobu prowadzenia, a przy ruchomych elementach także konstrukcję przeznaczoną do ciągłego zginania.
W takich instalacjach światłowód ma dużą przewagę, ponieważ nie przewodzi prądu i nie tworzy pętli masy. Nie oznacza to jednak pełnej odporności na wszystko. Źle zamocowany przewód może zostać uszkodzony mechanicznie szybciej niż zwykły kabel miedziany.
Złącza i parametry, których nie wolno pomylić
Najczęściej spotyka się złącza LC i SC. LC jest małe i dobrze sprawdza się w szafach o dużej gęstości portów, natomiast SC ma większą obudowę i wygodny mechanizm zatrzaskowy. Złącza ST są dziś mniej popularne, a rozwiązania MPO lub MTP stosuje się tam, gdzie jednym elementem trzeba obsłużyć wiele włókien.
Trzeba dopasować nie tylko wtyk, lecz także polerowanie, tryb transmisji i długość fali. Złącza APC i UPC nie są zamienne w każdym zastosowaniu, a połączenie włókna jednomodowego z wielomodowym nie rozwiąże problemu przez zastosowanie przejściówki. To różne parametry optyczne, nie tylko różne rodzaje końcówek.
Przeczytaj również: Sieć Ethernet od podstaw - kable, switche, PoE i 100 m
Najczęstsze błędy podczas montażu
- Przekroczenie promienia gięcia, szczególnie przy układaniu kabla w szafie lub puszce.
- Ciągnięcie za włókno zamiast za element przeznaczony do montażu.
- Brudne złącza, które potrafią zwiększyć tłumienie bardziej niż sam kabel.
- Łączenie różnych kategorii bez sprawdzenia parametrów całego kanału.
- Dobór po kolorze powłoki bez odczytania oznaczeń z nadruku i dokumentacji.
- Brak pomiarów po instalacji, przez co usterka wychodzi dopiero po uruchomieniu sieci.
Po wykonaniu trasy warto sprawdzić ją miernikiem mocy i źródłem światła, a przy ważniejszych połączeniach także reflektometrem OTDR. Sam fakt, że link „świeci” albo przełącznik pokazuje połączenie, nie potwierdza jeszcze poprawnego zapasu mocy i jakości wszystkich spawów.
Dobry wybór zaczyna się od całego toru transmisyjnego
Najprostsza reguła wygląda tak: OS2 wybieram do długich i przyszłościowych tras, a OM3 lub OM4 do szybkich połączeń na krótszym dystansie. OM1 i OM2 mają sens głównie wtedy, gdy trzeba zachować zgodność z istniejącą instalacją, natomiast OM5 wymaga konkretnego planu wykorzystania transmisji wielofalowej.
Nie warto kupować kabla wyłącznie na podstawie prędkości zapisanej na opakowaniu. Kabel, moduł optyczny, złącza, spawy, promienie gięcia i warunki środowiskowe tworzą jeden system, a jego najsłabszy element ograniczy całą sieć.
Jeżeli projekt dotyczy automatyki, połączenia między budynkami albo rozbudowy serwerowni, lepiej zostawić dodatkowe włókna i margines parametrów niż oszczędzić na początku kilka procent budżetu. Dobrze dobrany światłowód ma działać stabilnie przez lata, a nie tylko przejść test tuż po instalacji.
