Port LAN w routerze - jak działa i co podłączyć?

Gdy internet działa wolno mimo dobrego abonamentu albo urządzenie nie chce połączyć się z siecią, przyczyną często okazuje się niewłaściwie użyte gniazdo Ethernet. Wyjaśniam, czym jest port LAN, czym różni się od WAN, jak dobrać przewód, od czego zależy prędkość oraz jak szybko znaleźć źródło problemu.

Co oznacza port LAN i gdzie go znaleźć

Port LAN to fizyczne gniazdo, przez które komputer, telewizor, drukarka, sterownik automatyki albo kamera IP dołącza do lokalnej sieci komputerowej. Skrót LAN pochodzi od angielskiego Local Area Network, czyli sieci obejmującej niewielki obszar, na przykład mieszkanie, biuro, warsztat lub halę produkcyjną.

Najczęściej spotkasz złącze RJ45, do którego podłącza się skrętkę zakończoną wtykiem Ethernet. Gniazdo może znajdować się w routerze, przełączniku sieciowym, komputerze, telewizorze Smart TV, rejestratorze monitoringu czy przemysłowym panelu operatorskim. Sam wygląd złącza nie mówi jednak wszystkiego o jego możliwościach.

Obok gniazda zwykle znajdują się diody LED. Jedna sygnalizuje wykrycie połączenia, a druga aktywność, czyli przesyłanie danych. Gdy po podłączeniu przewodu żadna dioda nie świeci, zaczynam od sprawdzenia kabla i drugiego urządzenia, zamiast od razu zmieniać ustawienia systemowe.

Do czego służy w praktyce

Przewodowa sieć LAN pozwala przesyłać dane między urządzeniami oraz udostępniać im internet. Możesz dzięki niej drukować z kilku komputerów, korzystać z serwera plików, oglądać obraz z kamer IP albo połączyć sterownik PLC z komputerem serwisowym.

W porównaniu z Wi-Fi Ethernet zapewnia zwykle mniejsze opóźnienia i większą stabilność. Dlatego w warsztacie lub biurze przewód ma sens przy urządzeniach stacjonarnych, szczególnie gdy liczy się ciągłość pracy, a nie tylko wygoda montażu.

LAN a WAN czyli gdzie podłączyć przewód

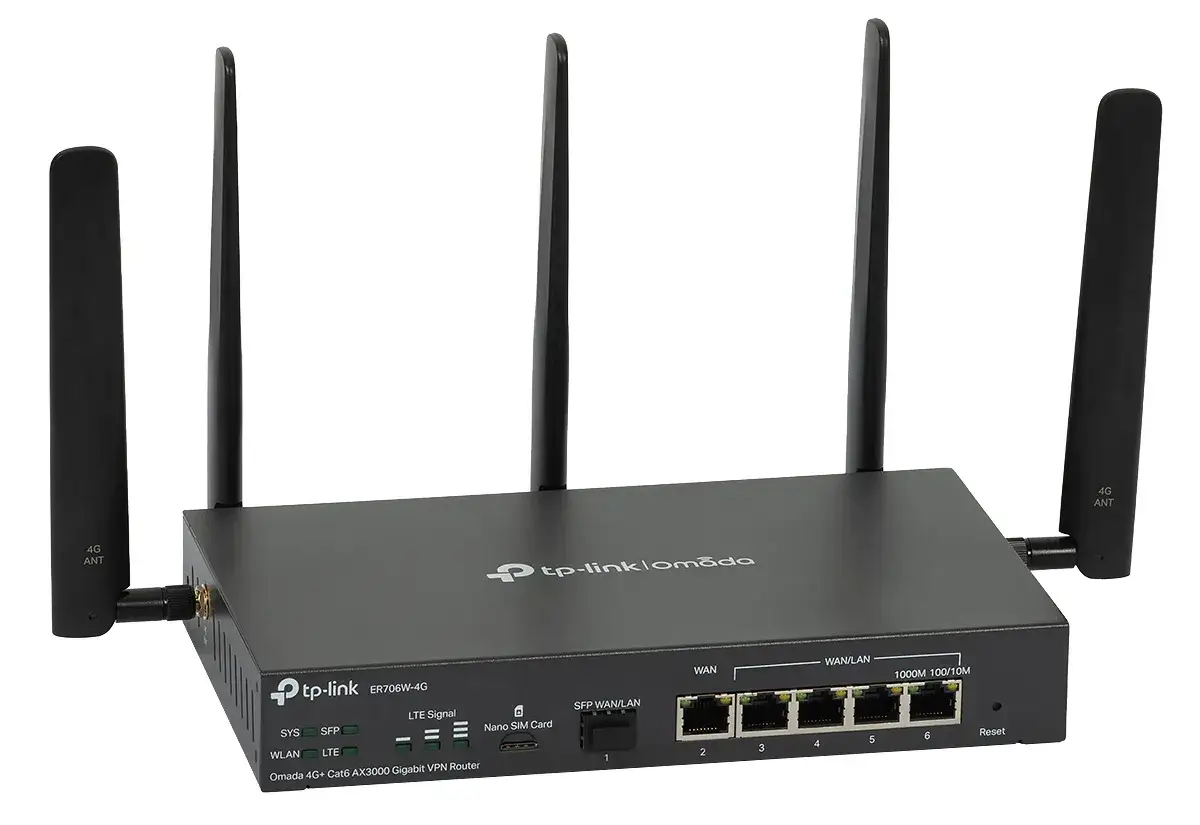

W routerze najczęściej znajdziesz kilka gniazd LAN oraz jedno gniazdo WAN. Mogą wyglądać identycznie, ale pełnią różne funkcje. LAN łączy router z urządzeniami wewnątrz domu lub firmy, natomiast WAN prowadzi do zewnętrznej sieci operatora.

Jeśli kabel od modemu lub terminala światłowodowego włożysz do zwykłego portu LAN, router może nie uzyskać dostępu do internetu. Z kolei komputer podłączony do WAN często nie otrzyma prawidłowego adresu z lokalnej sieci. To jeden z najprostszych błędów, a jednocześnie bardzo częsta przyczyna niepotrzebnego resetowania urządzeń.

W routerach domowych port WAN bywa oznaczony innym kolorem, na przykład niebieskim, ale nie jest to reguła. Zawsze sprawdzam opis na obudowie lub w instrukcji, zwłaszcza gdy urządzenie ma port wielofunkcyjny albo obsługuje kilka sposobów dostępu do internetu.

Jak podłączyć urządzenie do sieci Ethernet

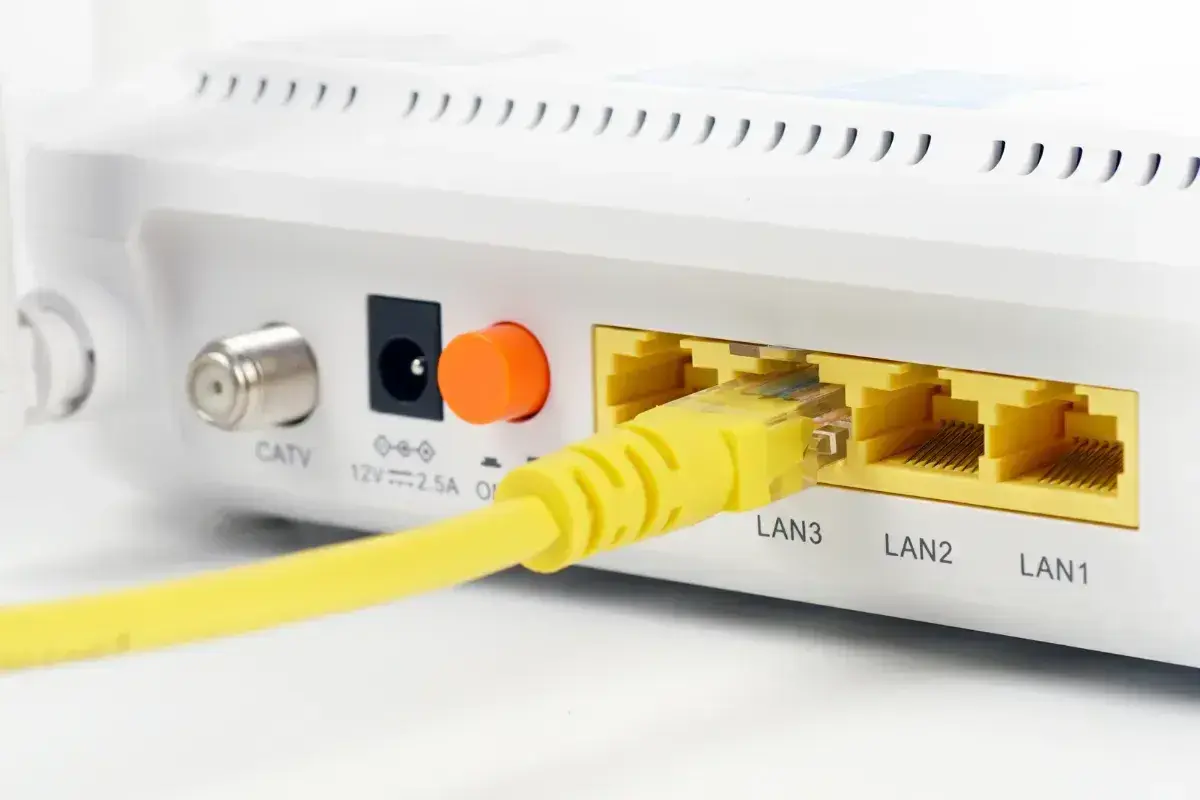

Podłączenie jest proste, ale warto zachować właściwą kolejność. Potrzebujesz przewodu Ethernet z odpowiednią wtyczką, wolnego portu LAN w routerze lub switchu oraz urządzenia wyposażonego w kartę sieciową.

1. Podłącz jeden koniec przewodu do gniazda sieciowego w komputerze lub innym urządzeniu.
2. Drugi koniec włóż do portu LAN routera albo przełącznika.
3. Odczekaj kilka sekund, aż pojawi się sygnalizacja połączenia.
4. Sprawdź w systemie, czy karta sieciowa otrzymała adres IP.
5. Przetestuj dostęp do routera i internetu.

W większości współczesnych urządzeń nie musisz ręcznie ustawiać adresu IP. Router korzysta z usługi DHCP, która automatycznie przydziela adresy urządzeniom w sieci. Ręczna konfiguracja ma sens przy drukarkach, rejestratorach, serwerach i elementach automatyki, które powinny być zawsze dostępne pod tym samym adresem.

Switch zwiększa liczbę dostępnych gniazd

Jeżeli router ma za mało portów, podłącz do niego przełącznik, czyli switch. Urządzenie rozszerzy sieć o kolejne gniazda, a podłączone komputery, kamery czy sterowniki będą mogły komunikować się ze sobą.

Do typowego domu wystarczy switch gigabitowy z 5 lub 8 portami. W instalacji przemysłowej zwróciłbym uwagę także na temperaturę pracy, obudowę na szynę DIN, zasilanie 24 V DC oraz odporność na zakłócenia. Tani sprzęt biurowy nie zawsze dobrze znosi warunki panujące przy maszynach.

Od czego zależy szybkość połączenia

Prędkość nie zależy wyłącznie od samego kabla. Połączenie działa tak szybko, jak pozwala na to najwolniejszy element całego toru. Router gigabitowy nie zapewni 1 Gb/s, jeśli komputer ma kartę 100 Mb/s albo przewód jest uszkodzony.

W standardowej instalacji domowej przewód Cat 5e zwykle wystarcza do 1 Gb/s na odcinku do 100 metrów. Cat 6 daje większy zapas jakości, a Cat 6A jest rozsądnym wyborem, gdy planujesz 10 Gb/s na pełnym odcinku do 100 metrów.

Nie kupowałbym automatycznie najdroższego przewodu Cat 8. W mieszkaniu lub małym biurze taki kabel najczęściej nie przyniesie zauważalnej korzyści, jeśli router, switch i komputer obsługują tylko 1 Gb/s. Większe znaczenie mają poprawnie zarobione wtyki, brak załamań oraz trasa oddalona od silnych źródeł zakłóceń.

PoE może zasilać urządzenie przez ten sam przewód

Niektóre porty Ethernet obsługują PoE, czyli Power over Ethernet. Dzięki temu jednym przewodem przesyłasz dane i zasilanie do punktu dostępowego, telefonu IP, kamery lub wybranych urządzeń automatyki.

Trzeba jednak sprawdzić zgodność standardu i budżet mocy. Zasilacz PoE w switchu może dostarczać na przykład 15,4 W, 30 W albo więcej, podczas gdy konkretna kamera potrzebuje określonej wartości. Zwykły port LAN bez funkcji PoE nie zasili urządzenia, a przypadkowe łączenie niezgodnych rozwiązań może zakończyć się awarią.

Co zrobić, gdy połączenie przez port nie działa

Diagnostykę najlepiej prowadzić od rzeczy najprostszych. Ja zaczynam od fizycznego toru połączenia, bo uszkodzony przewód lub luźna wtyczka występują znacznie częściej niż poważna awaria routera.

1. Sprawdź, czy przewód jest wpięty do właściwego portu LAN.
2. Wymień kabel na sprawny, najlepiej o długości pozwalającej na swobodne ułożenie.
3. Podłącz urządzenie do innego gniazda w routerze lub switchu.
4. Sprawdź, czy świecą diody przy obu końcach połączenia.
5. Uruchom ponownie kartę sieciową i router.
6. Zweryfikuj, czy komputer otrzymał adres IP, bramę oraz serwer DNS.
7. Sprawdź w ustawieniach karty, czy negocjowana prędkość wynosi 100 Mb/s, 1 Gb/s lub więcej.

Gdy diody świecą, a internetu nadal nie ma, problem może leżeć poza samym połączeniem fizycznym. Wtedy sprawdź adres IP, serwer DHCP, konfigurację VLAN oraz ustawienia routera. VLAN to logiczne rozdzielenie jednej infrastruktury na kilka niezależnych sieci, często spotykane w firmach i instalacjach przemysłowych.

Przeczytaj również: Konfiguracja switcha - Jak to zrobić dobrze? Poradnik.

Kiedy podejrzewać awarię sprzętu

O uszkodzeniu gniazda można myśleć wtedy, gdy kilka sprawnych kabli nie działa w jednym porcie, a te same przewody działają w innych gniazdach. W urządzeniach przemysłowych trzeba dodatkowo sprawdzić zasilanie, uziemienie i wpływ zakłóceń elektromagnetycznych.

Nie wciskaj wtyku na siłę i nie wyginaj przewodu tuż przy gnieździe. Mechaniczne uszkodzenie zatrzasku lub styków potrafi wyglądać jak problem z konfiguracją, choć żadna zmiana ustawień go nie usunie.

Jak dobrać rozwiązanie do domu, biura i warsztatu

Dobór sprzętu zależy od rzeczywistego zastosowania, a nie od samej liczby w nazwie urządzenia. Do zwykłego komputera i telewizora wystarczy połączenie gigabitowe. Przy serwerze plików, kilku kamerach wysokiej rozdzielczości albo częstym przesyłaniu dużych projektów może opłacać się 2,5 Gb/s.

W praktyce większą różnicę niż teoretyczna maksymalna prędkość robi dobrze zaprojektowana topologia. Unikam długich łańcuchów switchy, przypadkowych przedłużaczy i przewodów prowadzonych równolegle do kabli zasilających silniki. Przy większych odległościach lub silnych zakłóceniach rozważam światłowód, który nie przewodzi prądu i jest odporniejszy na problemy z różnicami potencjałów.

Świadomy wybór zaczyna się od całego toru

Gniazdo LAN jest tylko jednym elementem połączenia. O końcowym efekcie decydują razem porty obu urządzeń, kabel, długość trasy, konfiguracja sieci i warunki pracy. Z tego powodu wymiana samego routera nie zawsze poprawi transfer.

Do typowego zastosowania wybierz przewód Cat 5e lub Cat 6, podłącz urządzenie do właściwego gniazda i sprawdź szybkość negocjowanego połączenia. Jeśli instalacja ma pracować przy maszynach, kamerach PoE albo urządzeniach działających bez przerwy, uwzględnij także środowisko pracy, zasilanie i możliwość późniejszej rozbudowy.

Dobrze wykonane połączenie przewodowe zwykle po prostu działa i nie wymaga ciągłej uwagi. Właśnie dlatego warto poświęcić chwilę na poprawny dobór kabla oraz oznaczenie gniazd, zamiast szukać problemu dopiero wtedy, gdy zatrzyma się internet albo ważny element automatyki.
