Jedna skrętka może jednocześnie uruchomić kamerę IP, zapewnić jej połączenie z siecią i ograniczyć liczbę przewodów prowadzonych po obiekcie. W tym poradniku PoE pokazuję, jak działa zasilanie przez Ethernet, czym różnią się standardy 802.3af, 802.3at i 802.3bt, jak dobrać switch lub injector oraz jak uniknąć problemów z okablowaniem i budżetem mocy.
PoE upraszcza instalację, ale wymaga zgodności kilku elementów
- PoE przesyła dane i zasilanie jednym przewodem Ethernet.
- 802.3af oferuje do 15,4 W, 802.3at do 30 W, a 802.3bt do 60 lub 90 W po stronie źródła.
- Standardowa długość kanału to maksymalnie 100 m, zwykle z użyciem przewodu Cat 5e lub lepszego.
- Switch PoE zasila wiele urządzeń, natomiast injector sprawdza się przy pojedynczym odbiorniku.
- PoE aktywne negocjuje zasilanie, a pasywne podaje stałe napięcie bez takiej ochrony.
Jak działa PoE i co naprawdę płynie kablem

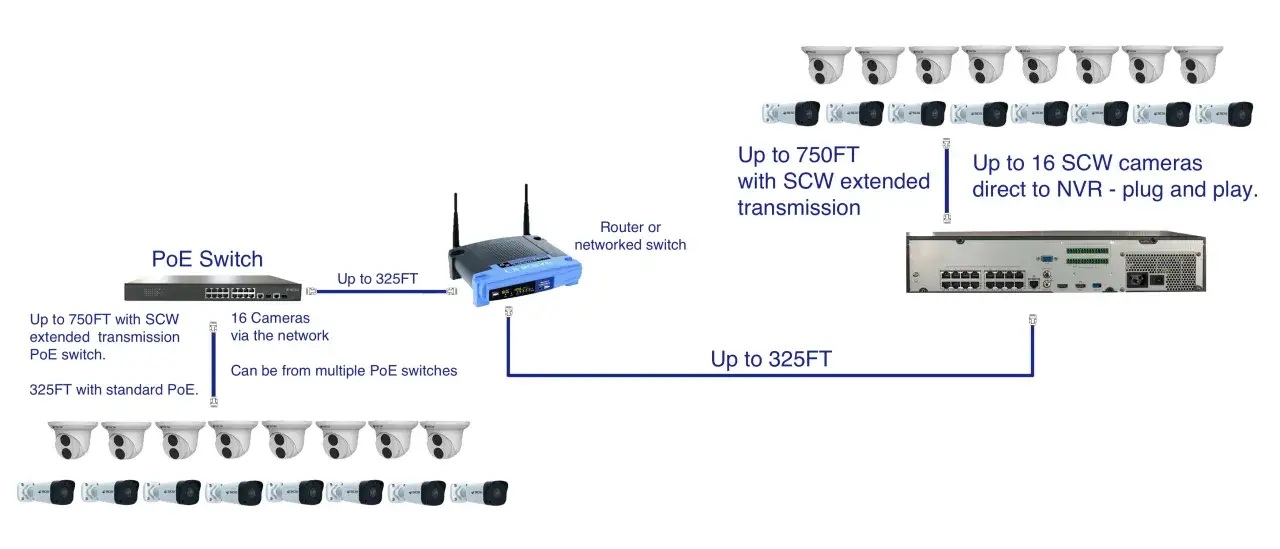

Power over Ethernet, czyli PoE, pozwala przesłać energię elektryczną oraz dane przez skrętkę używaną w sieci Ethernet. Źródłem zasilania jest urządzenie PSE, najczęściej switch PoE albo injector, a odbiornikiem PD, na przykład kamera IP, punkt dostępowy Wi-Fi lub telefon VoIP.
W praktyce podłączam przewód sieciowy do portu zasilającego, a urządzenie końcowe pobiera energię bez osobnego zasilacza. Switch rozpoznaje kompatybilny odbiornik i przy PoE aktywnym dobiera odpowiedni poziom mocy. Dzięki temu przypadkowe podłączenie zwykłego urządzenia Ethernet nie powinno spowodować jego uszkodzenia.
PoE nie zabiera miejsca na transmisję danych
Zasilanie jest nakładane na pary przewodów w trybie wspólnym, dlatego dane i energia mogą podróżować tym samym kablem. W starszych instalacjach PoE korzystało z dwóch par, natomiast standard 802.3bt wykorzystuje wszystkie cztery pary, co pozwala przekazać większą moc.
Nie trzeba więc prowadzić osobnego przewodu 230 V do każdej kamery czy anteny. Trzeba jednak pamiętać, że skrętka nie zastępuje instalacji elektrycznej. Urządzenie nadal ma określony pobór mocy, a cała infrastruktura musi uwzględniać straty na kablu, długość trasy i wydajność zasilacza switcha.
Aktywne i pasywne zasilanie to nie to samo
PoE aktywne działa zgodnie ze standardem IEEE 802.3af, 802.3at lub 802.3bt i przed włączeniem zasilania sprawdza odbiornik. To rozwiązanie, które wybieram do typowych instalacji firmowych, monitoringu i automatyki.
PoE pasywne podaje ustalone napięcie, na przykład 24 V, 48 V lub 54 V, bez negocjacji z urządzeniem. Może działać bardzo dobrze w określonym systemie, ale pomyłka przy podłączaniu łatwo kończy się uszkodzeniem sprzętu. Sam napis „PoE” na obudowie nie wystarcza, dlatego zawsze sprawdzam instrukcję i kartę katalogową.
Standardy PoE pokazują, ile mocy dostanie urządzenie
Najczęstszy błąd przy wyborze sprzętu polega na patrzeniu wyłącznie na nazwę PoE. Tymczasem trzeba porównać standard zasilacza, wymagania odbiornika i rzeczywistą moc dostępną po uwzględnieniu strat w przewodzie.
| Standard | Nazwa spotykana na rynku | Maks. moc z portu PSE | Maks. moc dla PD | Typowe zastosowanie |
|---|---|---|---|---|
| IEEE 802.3af | PoE, Type 1 | 15,4 W | około 12,95 W | telefony IP, proste kamery, podstawowe punkty dostępowe |
| IEEE 802.3at | PoE+, Type 2 | 30 W | około 25,5 W | wydajniejsze kamery, access pointy, wideodomofony |
| IEEE 802.3bt Type 3 | PoE++, 4PPoE | 60 W | około 51 W | kamery PTZ, mocne punkty Wi-Fi, urządzenia wielofunkcyjne |
| IEEE 802.3bt Type 4 | PoE++, 4PPoE | 90 W | około 71,3 W | terminale, urządzenia o dużym poborze, wybrane systemy automatyki |
Różnica między mocą PSE a mocą PD wynika głównie ze strat na przewodzie i elementach pośrednich. Jeżeli kamera potrzebuje 27 W, port 802.3at może być wystarczający, ale port 802.3af już nie. Przy urządzeniach z grzałką, oświetlaczem podczerwieni albo silnikiem PTZ zostawiam dodatkowy zapas, ponieważ pobór chwilowy bywa wyższy od wartości typowej.
Nie każda moc opisana jako PoE jest standardem IEEE
Producenci używają również nazw handlowych, takich jak PoE++, Ultra PoE czy UPOE. Czasem oznaczają one standard 802.3bt, a czasem rozwiązanie własne. Przed zakupem sprawdzam więc nie tylko liczbę watów, lecz także zapis 802.3af, 802.3at lub 802.3bt.
Wyższy standard zwykle obsługuje urządzenia starszego typu, ale działa to przede wszystkim w kierunku mocniejszego źródła do słabszego odbiornika. Switch 802.3bt może zasilić kamerę 802.3af, natomiast switch 802.3af nie zapewni mocy urządzeniu wymagającemu 802.3bt.
Jak dobrać switch, injector i okablowanie
Dobór zaczynam od odbiorników, nie od liczby portów switcha. Spisuję każde urządzenie, jego standard oraz maksymalny pobór mocy, a potem sumuję wartości. Jeśli cztery kamery pobierają po 8 W, a punkt dostępowy 20 W, minimalny budżet wynosi 52 W. W praktyce wybrałbym switch z budżetem co najmniej 65-70 W, aby nie pracował stale na granicy możliwości.
Switch PoE czy injector
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Switch PoE | kilka lub kilkanaście urządzeń | jedno centralne urządzenie dla danych i zasilania | trzeba pilnować wspólnego budżetu mocy |
| Injector PoE | jeden odbiornik przy istniejącym switchu | niski koszt modernizacji pojedynczego punktu | więcej elementów i zasilaczy w szafie lub rozdzielni |
| Panel lub midspan PoE | większe, uporządkowane instalacje | łatwiejszy serwis i centralne zarządzanie | wyższy koszt i większe wymagania montażowe |
Do jednej kamery na istniejącej sieci zwykle wystarczy injector zgodny z jej standardem. Przy kilku urządzeniach lepiej sprawdza się switch zarządzalny, bo pozwala obserwować pobór mocy, stan portów i błędy. W monitoringu przydatna jest także możliwość odseparowania kamer w osobnej sieci VLAN.
Przewód ma większe znaczenie, niż sugeruje opakowanie
Standardowy kanał Ethernet z PoE może mieć do 100 m, zwykle 90 m stałego przewodu oraz łącznie 10 m patchcordów. Przy dłuższej trasie można użyć dodatkowego switcha PoE, extendera albo połączenia światłowodowego z lokalnym źródłem zasilania.
Do nowych instalacji wybieram przewód Cat 5e lub lepszy, wykonany z litej miedzi. Tanie kable CCA, czyli aluminiowe z powłoką miedzianą, mają większą rezystancję i mogą powodować spadki napięcia oraz nagrzewanie. W instalacjach o większej mocy rozsądny przewód i dobre złącza są ważniejsze niż sama efektowna nazwa switcha.
Montaż PoE krok po kroku
Sam montaż nie jest skomplikowany, ale warto zachować kolejność. Dzięki temu łatwiej znaleźć błąd, zanim przewody zostaną zamknięte w korytach lub suficie.
- Sprawdź odbiornik. Odczytaj z dokumentacji standard PoE, maksymalny pobór mocy i ewentualne wymagania dotyczące liczby par.
- Oblicz budżet. Dodaj pobór wszystkich urządzeń i zostaw około 20-30% rezerwy. Uwzględnij kamery z włączonym oświetlaczem IR oraz ruchome głowice.
- Dobierz źródło. Wybierz switch lub injector z odpowiednim standardem i mocą. Sprawdź także, czy zasilacz switcha zapewnia deklarowany budżet dla wszystkich portów jednocześnie.
- Poprowadź skrętkę. Nie przekraczaj 100 m kanału, unikaj ostrych załamań i mocnego ściskania przewodu opaskami. Trasę prowadź zgodnie z zasadami dla instalacji teletechnicznych.
- Przetestuj kabel. Tester powinien potwierdzić kolejność żył, ciągłość wszystkich par i brak zwarć. Przy trudniejszych instalacjach przydaje się miernik PoE pokazujący napięcie oraz pobór mocy.
- Podłącz i skonfiguruj sieć. Po uruchomieniu ustaw adresację, VLAN, priorytety oraz ewentualny harmonogram zasilania portów.
Przy urządzeniu montowanym na zewnątrz dodaj ochronę przeciwprzepięciową przeznaczoną do Ethernetu i zadbaj o prawidłowe uziemienie. PoE nie chroni automatycznie przed wyładowaniem atmosferycznym. W przypadku kamery na słupie lub anteny na dachu ten etap może zdecydować o przeżyciu całego switcha podczas burzy.
Przeczytaj również: Błąd konfiguracji IP - Napraw internet w 5 minut!
Co z zasilaniem awaryjnym
Jeśli switch PoE podłączę do UPS-a, podtrzymanie obejmie wszystkie zasilane urządzenia. To duża zaleta w monitoringu i kontroli dostępu, ale czas pracy zależy od łącznego obciążenia. Przykładowo UPS przeznaczony dla 100 W obciążenia nie zapewni długiego podtrzymania, gdy switch i urządzenia pobierają razem 90 W.
Przy obiektach warsztatowych sprawdzam też warunki środowiskowe. Pył, wilgoć, niska temperatura i wysoka temperatura w zamkniętej szafce mogą skrócić żywotność sprzętu bardziej niż sama liczba podłączonych portów.
Gdzie zasilanie przez Ethernet daje największą korzyść
Najbardziej przekonujące zastosowania to te, w których doprowadzenie osobnego zasilania byłoby kosztowne albo niewygodne. W warsztacie jedna skrętka może obsłużyć kamerę nad stanowiskiem, punkt Wi-Fi na suficie lub panel kontroli dostępu przy wejściu.
- Monitoring IP korzysta z PoE, ponieważ kamera otrzymuje dane i zasilanie z centralnego punktu. Łatwiej też podłączyć ją do UPS-a i zdalnie zrestartować.
- Punkty dostępowe Wi-Fi można montować wysoko, bez szukania gniazda elektrycznego obok anteny. Trzeba tylko dobrać standard do liczby aktywnych radii.
- Telefony VoIP i wideodomofony zajmują mniej miejsca i mogą korzystać z awaryjnego zasilania centrali sieciowej.
- Kontrola dostępu i interkomy upraszczają prowadzenie przewodów między czytnikiem, sterownikiem a siecią.
- Czujniki i urządzenia automatyki mogą działać w lokalizacjach, gdzie doprowadzenie 230 V wymagałoby dodatkowych prac elektrycznych.
Nie każde urządzenie potrzebuje jednak PoE. Jeżeli odbiornik stoi obok gniazda i ma własny, stabilny zasilacz, korzyść może być niewielka. Technologia najbardziej opłaca się tam, gdzie liczy się centralne zarządzanie, łatwy serwis i ograniczenie liczby przewodów.
Dlaczego PoE nie działa i jak szybko znaleźć przyczynę
Gdy urządzenie nie uruchamia się, nie zaczynam od wymiany switcha. Najpierw sprawdzam najprostsze elementy, ponieważ problemy najczęściej wynikają z niezgodnego standardu, uszkodzonej pary albo przekroczonego budżetu mocy.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brak zasilania i linku | uszkodzony przewód, zły port lub niezgodny injector | tester kabla, inny port, dokumentację urządzenia |
| Link jest, ale urządzenie się nie uruchamia | za mała moc albo wyłączone PoE na porcie | budżet switcha, konfigurację portu i wymagany standard |
| Urządzenie regularnie się restartuje | spadek napięcia, przeciążenie lub chwilowy wzrost poboru | długość i jakość kabla, pobór podczas pracy nocnej, temperaturę |
| Działa tylko część portów | wyczerpany wspólny budżet mocy | sumę obciążeń i limit zasilacza switcha |
| Uszkodzenie po podłączeniu | pomylenie PoE pasywnego z aktywnym | napięcie injectora i zgodność z odbiornikiem |
W panelu zarządzania switcha szukam informacji o klasie PoE, mocy przydzielonej i rzeczywiście pobieranej przez port. Jeśli urządzenie pobiera więcej, niż zakładałem, sprawdzam tryb pracy. Kamera może zwiększać pobór po zmroku, a access point może potrzebować mocniejszego standardu po włączeniu dodatkowego pasma.
Dobrym testem jest podłączenie znanego, sprawnego urządzenia do tej samej trasy. Jeżeli ono działa, problem leży raczej po stronie odbiornika lub jego wymagań. Jeżeli nie działa również ono, wracam do kabla, portu, konfiguracji i zasilacza. Taka metoda oszczędza czas i pozwala uniknąć przypadkowej wymiany sprawnych elementów.
Jak podejść do PoE, żeby instalacja działała latami
Najbezpieczniejszy wybór opiera się na trzech zgodnościach: standardzie urządzenia, budżecie mocy oraz jakości toru kablowego. Sam fakt, że switch ma „dużo watów”, nie rozwiązuje problemu, jeśli przewód jest uszkodzony albo odbiornik wymaga niestandardowego zasilania.
- Do prostych kamer i telefonów wystarczy zwykle 802.3af.
- Do większości współczesnych punktów Wi-Fi i wydajniejszych kamer rozsądniejszy jest 802.3at.
- Do urządzeń o dużym poborze wybierz 802.3bt, najlepiej z wyraźnie opisanym budżetem dla konkretnego portu.
- PoE pasywne stosuj wyłącznie wtedy, gdy wymaga go dokumentacja obu urządzeń.
- W nowych instalacjach używaj przewodów z litej miedzi, testuj każdą trasę i zostawiaj zapas mocy.
Tak skonfigurowane zasilanie przez Ethernet jest proste w obsłudze, łatwe do rozbudowy i szczególnie wygodne w monitoringu, automatyce oraz sieciach instalowanych w trudno dostępnych miejscach. Najwięcej problemów powodują nie same standardy, lecz pośpiech przy doborze kabla, pomijanie bilansu mocy i mylenie PoE aktywnego z pasywnym.
