Gdy połączenie Wi-Fi zaczyna gubić zasięg, a sterownik PLC, kamera IP lub komputer potrzebuje stabilnej komunikacji, przewodowa sieć Ethernet zwykle okazuje się najpewniejszym rozwiązaniem. Wyjaśniam, jak działa, z jakich elementów się składa, jakie przewody i urządzenia wybrać oraz gdzie pojawiają się ograniczenia związane z długością kabla, szybkością i zasilaniem PoE.
Najważniejsze zasady projektowania sieci Ethernet
- Ethernet to standard przewodowej komunikacji lokalnej opisany głównie w rodzinie IEEE 802.3.
- 100 metrów to typowy maksymalny kanał transmisyjny dla miedzianego okablowania strukturalnego.
- Cat 6A jest rozsądnym wyborem dla nowych instalacji, jeśli przewidywana jest transmisja 10 Gb/s lub rozbudowa systemu.
- Switch łączy urządzenia w jednej sieci, a router kieruje ruchem między siecią lokalną i Internetem.
- PoE pozwala przesyłać dane i zasilać wybrane urządzenia jednym przewodem.
- Jakość zakończeń, prowadzenie przewodów i test kabla mają często większe znaczenie niż sama deklarowana kategoria.
Jak działa sieć Ethernet i co właściwie łączy
Ethernet definiuje sposób przesyłania danych między urządzeniami w sieci lokalnej. Informacje są dzielone na ramki, czyli uporządkowane porcje danych zawierające między innymi adres urządzenia nadawczego i odbiorczego. Za identyfikację sprzętu na poziomie połączenia odpowiada adres MAC, przypisany do karty sieciowej lub portu.

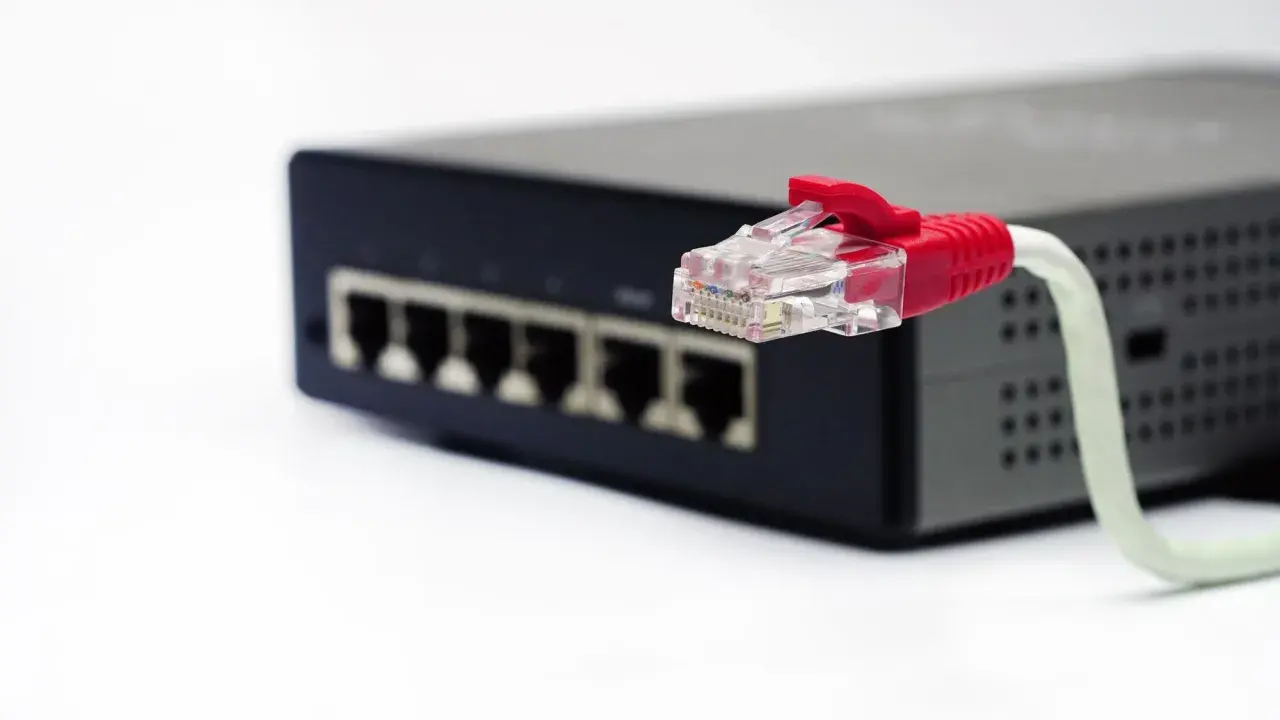

W typowej instalacji komputer, sterownik, drukarka albo kamera IP łączy się przewodem ze switchem. Switch analizuje adres MAC i przekazuje ramkę do właściwego portu, zamiast rozsyłać ją bez potrzeby do wszystkich urządzeń. To odróżnia współczesną sieć przełączaną od dawnych instalacji opartych na hubach.Router pełni inną funkcję. Łączy sieć lokalną z Internetem lub inną siecią i podejmuje decyzje na podstawie adresów IP. W domowych urządzeniach router, switch, punkt dostępowy Wi-Fi i zapora sieciowa często znajdują się w jednej obudowie, ale technicznie są to różne role.
Ethernet a Wi-Fi
Wi-Fi można traktować jako bezprzewodowy dostęp do infrastruktury sieciowej, której przewodową podstawą bardzo często pozostaje Ethernet. Połączenie kablowe daje urządzeniu dedykowane łącze, podczas gdy wiele urządzeń korzystających z jednego punktu dostępowego Wi-Fi współdzieli dostępne pasmo.
W warsztacie lub instalacji automatyki różnica jest szczególnie widoczna. Sterownik PLC, panel operatorski czy kamera przemysłowa nie powinny tracić komunikacji z powodu ściany, zakłóceń radiowych albo przeciążonego kanału bezprzewodowego. W takich miejscach przewód jest zwykle mniej efektowny, ale zdecydowanie bardziej przewidywalny.
Z czego zbudować przewodową instalację
Najprostsze połączenie wymaga karty sieciowej, przewodu zakończonego wtykami RJ45 oraz portu w switchu lub routerze. Przy większej instalacji dochodzą gniazda keystone, patch panele, szafa rackowa, patchcordy i tester okablowania.
W domu kilka gotowych przewodów może wystarczyć. W biurze, hali lub warsztacie lepiej wykonać okablowanie strukturalne. Przewody prowadzi się wtedy od punktu centralnego do gniazd, a urządzenia podłącza krótkimi patchcordami. Taki układ ułatwia późniejsze pomiary, wymianę sprzętu i rozbudowę.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Router | Łączy LAN z Internetem i obsługuje routing IP | Prędkość portów WAN i LAN, VLAN, zapora, aktualizacje |
| Switch | Łączy urządzenia w jednej sieci lokalnej | Liczba portów, 1/2,5/10 Gb/s, PoE, funkcje zarządzania |
| Przewód miedziany | Przesyła dane, a czasem także zasilanie PoE | Kategoria, typ żyły, ekranowanie, odporność mechaniczna |
| Patch panel i gniazda | Porządkują stałe okablowanie | Zgodność kategorii z przewodem oraz staranne zakończenie |
| Karta sieciowa | Zapewnia urządzeniu dostęp do Ethernetu | Obsługiwana prędkość, sterowniki i tryb duplex |
Jeżeli instalacja ma pracować w pobliżu falowników, silników, styczników lub przewodów zasilających, sama kategoria kabla nie rozwiąże wszystkich problemów. Trzeba zaplanować separację tras, prawidłowe uziemienie ekranów i właściwe elementy przemysłowe.
Jaki przewód wybrać do konkretnego zastosowania
Najczęściej spotykane przewody Ethernet mają cztery skręcone pary miedziane. Skręcenie ogranicza przesłuchy, czyli przenikanie sygnału z jednej pary do drugiej. W instalacjach stałych stosuje się przewód z żyłą drutową, a do urządzeń używa się elastycznych patchcordów z żyłami wielodrutowymi.
| Kategoria | Typowe zastosowanie | Prędkość i zasięg |
|---|---|---|
| Cat 5e | Dom, małe biuro, standardowy Internet | 1 Gb/s do 100 m |
| Cat 6 | Nowe instalacje domowe i biurowe | 1 Gb/s do 100 m, 10 Gb/s na krótszych odcinkach |
| Cat 6A | 10 Gb/s, serwery, punkty dostępowe, rozbudowane instalacje | 10 Gb/s do 100 m przy prawidłowym kanale |
| Cat 8 | Krótkie połączenia centrów danych i specjalistyczne systemy | 25 lub 40 Gb/s na odcinkach do około 30 m |
Do zwykłego mieszkania Cat 5e nadal często wystarczy, ale przy nowym remoncie sam wybieram przynajmniej Cat 6, a dla większego zapasu Cat 6A. Dopłata do lepszego kabla jest zazwyczaj mała w porównaniu z kosztem ponownego kucia ścian.
UTP, FTP i STP
Oznaczenie UTP oznacza kabel nieekranowany. FTP, F/UTP, S/FTP i podobne symbole informują o obecności ekranu na całym kablu lub na poszczególnych parach. Ekran może pomóc w środowisku przemysłowym, ale tylko wtedy, gdy cały tor, wtyki i uziemienie są ze sobą zgodne.
W domu ekranowany przewód zastosowany bez przemyślanego połączenia ochronnego nie musi poprawić sytuacji, a czasem utrudnia montaż. W pobliżu napędów i przewodów mocy częściej uzasadniony jest S/FTP Cat 6A wraz z metalowymi, poprawnie uziemionymi elementami zakończeniowymi.
Na co uważać przy zakupie
Unikam przewodów wykonanych z CCA, czyli aluminium powlekanego miedzią. Taki materiał może wyglądać atrakcyjnie cenowo, lecz ma gorsze właściwości elektryczne, większą rezystancję i nie jest dobrym wyborem do długich tras ani zasilania PoE.
Nie należy też zgniatać kabla, prowadzić go pod ostrym kątem ani mocno zaciskać opaskami. Zachowanie promienia gięcia i odpowiedniego rozplotu par przy złączu ma bezpośredni wpływ na jakość transmisji. Przy przewodach Cat 6A szczególnie łatwo zepsuć parametry przez zbyt długie rozplecenie żył.
Prędkość, długość i ograniczenia transmisji
Porty Ethernet mogą pracować między innymi z szybkością 100 Mb/s, 1 Gb/s, 2,5 Gb/s, 5 Gb/s i 10 Gb/s. Połączenie zwykle negocjuje najwyższy wspólny tryb, więc karta 10 Gb/s podłączona do switcha gigabitowego będzie działać tylko z prędkością 1 Gb/s.
Podawana szybkość portu nie oznacza identycznego transferu plików. Na wynik wpływają narzuty protokołów, wydajność dysków, procesorów i urządzeń pośredniczących. W praktyce port 1 Gb/s może zapewnić około 110-120 MB/s transferu aplikacyjnego, ale tylko wtedy, gdy oba urządzenia są wystarczająco szybkie.
Dla miedzianego kanału strukturalnego przyjmuje się zwykle 100 metrów łącznie. W tej wartości mieszczą się stały odcinek instalacji, gniazda, patch panel i patchcordy. W uporządkowanym systemie część stała ma często do 90 metrów, a pozostałe 10 metrów pozostawia się na przewody przyłączeniowe.
Przekroczenie tej granicy nie zawsze powoduje natychmiastowe zerwanie połączenia. Może jednak prowadzić do spadku prędkości, błędów ramek i niestabilnej negocjacji. Do dłuższych tras lepiej wykorzystać światłowód i odpowiednie moduły SFP, zamiast dokładać przypadkowe przedłużacze lub kilka tanich przełączników.
Przeczytaj również: Wyszukiwanie urządzeń po adresie MAC - Skuteczny poradnik
Światłowód jako alternatywa
Światłowód nie przewodzi prądu, dlatego dobrze sprawdza się między budynkami oraz w miejscach o silnych zakłóceniach elektromagnetycznych. Zasięg zależy od typu włókna i modułu, ale może wynosić od setek metrów do wielu kilometrów.
Trzeba pamiętać, że światłowód nie zasili kamery ani punktu dostępowego. Jeżeli urządzenie wymaga PoE, na końcu trasy potrzebny będzie dodatkowy switch z PoE, lokalny zasilacz albo konwerter dopasowany do konkretnego systemu.
PoE, czyli dane i zasilanie jednym przewodem
Power over Ethernet pozwala zasilać wybrane urządzenia przez ten sam przewód, który przesyła dane. Dzięki temu kamera IP, telefon VoIP, punkt dostępowy Wi-Fi, czujnik lub element automatyki może trafić w miejsce, gdzie trudno doprowadzić osobne zasilanie 230 V.
Standardy IEEE 802.3af, 802.3at i 802.3bt oferują różne poziomy mocy. W uproszczeniu można przyjąć około 15,4 W dla PoE, 30 W dla PoE+ oraz wyższe poziomy dla PoE++ wykorzystującego wszystkie cztery pary. Zawsze sprawdzam jednak moc dostępną na porcie switcha i moc pobieraną przez urządzenie, bo wartości katalogowe nie zawsze oznaczają tę samą rzecz.
Przy PoE znaczenie ma również długość i jakość przewodu. Długi odcinek, wysoka temperatura w korycie kablowym i wiązka wielu przewodów zwiększają straty oraz nagrzewanie. Do mocniejszych odbiorników rozsądnie jest użyć pełnomiedzianego kabla Cat 6 lub Cat 6A i pozostawić zapas mocy w budżecie switcha.
Jak poprawnie wykonać i sprawdzić połączenie
Wtyki RJ45 można zacisnąć według standardu T568A lub T568B. Najważniejsze jest zachowanie tego samego układu na obu końcach przewodu. W Polsce często spotyka się T568B, ale sam standard nie daje przewagi szybkościowej.
- Zmierz trasę i zostaw zapas kabla przy gnieździe oraz w szafie.
- Wybierz przewód stały z żyłą drutową oraz odpowiednie gniazda lub patch panel.
- Poprowadź kabel z dala od przewodów energetycznych i źródeł silnych zakłóceń.
- Zakończ wszystkie pary zgodnie z jednym schematem kolorów.
- Nie rozplataj par bardziej, niż wymaga tego zakończenie.
- Sprawdź kolejność żył, ciągłość, zwarcia i rozdzielenie par testerem.
- Po podłączeniu zweryfikuj wynegocjowaną prędkość oraz stabilność transmisji.
Prosty tester przewodów wykryje pomyloną kolejność żył, ale nie oceni wszystkich parametrów potrzebnych dla 10 Gb/s. Przy wymagającej instalacji przydaje się certyfikator okablowania, który sprawdza między innymi tłumienie, przesłuchy i długość kanału.
Jeśli urządzenie działa tylko z prędkością 100 Mb/s, nie zakładam od razu awarii switcha. Najpierw sprawdzam, czy wszystkie cztery pary są poprawnie zakończone, czy przewód nie został uszkodzony i czy karta sieciowa nie ma wymuszonego trybu. Brak jednej pary często pozwala na 100 Mb/s, ale uniemożliwia prawidłową pracę gigabitowego Ethernetu.
Najczęstsze błędy w instalacjach domowych i przemysłowych
Jednym z częstszych problemów jest kupowanie switcha o dużej liczbie portów bez sprawdzenia jego przepustowości i funkcji. Do kilku urządzeń wystarczy model niezarządzalny, lecz automatyka, monitoring i sieć firmowa mogą wymagać VLAN-ów, priorytetyzacji ruchu, diagnostyki portów i zasilania awaryjnego.
Drugim błędem jest traktowanie każdego przewodu z napisem „CAT 6” jako równie dobrego. Liczy się materiał żył, zgodność wszystkich elementów toru, jakość wtyków i sposób montażu. Kabel kategorii 6 zakończony przypadkowym złączem albo mocno zagięty przy szafie nie zapewni automatycznie parametrów przewidzianych dla tej kategorii.
W automatyce przemysłowej dochodzą drgania, oleje, pył, wilgoć i szeroki zakres temperatur. Zwykły patchcord biurowy może szybko stracić trwałość. W takim środowisku wybieram przewody przemysłowe, zamykane złącza, elementy o odpowiednim stopniu ochrony oraz switche przystosowane do montażu na szynie DIN, jeśli wymaga tego szafa sterownicza.
Nie pomijam też bezpieczeństwa logicznego. Niepotrzebne porty switcha powinny być wyłączone, urządzenia automatyki odseparowane od sieci gościnnej, a firmware routera i switcha regularnie aktualizowany. Fizyczny przewód zwiększa stabilność, ale sam w sobie nie chroni sieci przed nieautoryzowanym dostępem.
Jak dobrać rozwiązanie do miejsca i budżetu
Do mieszkania z łączem internetowym do 1 Gb/s najczęściej wystarczy router z gigabitowymi portami, przewody Cat 6 i mały switch, jeśli liczba gniazd w routerze jest niewystarczająca. Nie kupowałbym Cat 8 tylko dlatego, że ma wyższą liczbę na opakowaniu. W typowym domu nie przyniesie proporcjonalnej korzyści.
W nowym domu lub małym biurze zaplanowałbym centralny punkt dystrybucyjny, minimum dwa przewody do ważniejszych pomieszczeń oraz Cat 6A, jeśli trasy są łatwo dostępne tylko na etapie budowy. Taki zapas przydaje się później dla szybkiego serwera, punktów Wi-Fi, monitoringu i systemów automatyki.
W warsztacie najważniejsze są odporność, dostępność serwisowa i odporność na zakłócenia, nie sama maksymalna przepustowość. Dla sterowników i paneli 1 Gb/s zwykle wystarczy, ale switch powinien mieć odpowiednią temperaturę pracy, zabezpieczenia i ewentualnie pierścień redundantny, jeżeli zatrzymanie komunikacji mogłoby zatrzymać proces.
Najlepszy kompromis zwykle wygląda tak: pełna miedź, Cat 6 lub Cat 6A, rozsądnie zaprojektowana długość, dobre zakończenia i pomiar po montażu. To właśnie te elementy decydują, czy instalacja będzie działać stabilnie przez lata, a nie efektowna deklaracja prędkości na pudełku urządzenia.
Co sprawdzić przed zamknięciem instalacji w ścianie
Przed tynkowaniem lub zamknięciem koryt kablowych wykonuję dokumentację tras, opisuję oba końce każdego przewodu i zostawiam zdjęcia przebiegu instalacji. Później taka prosta mapa oszczędza godziny szukania kabla i zmniejsza ryzyko przewiercenia go podczas remontu.
Każde gniazdo powinno mieć oznaczenie odpowiadające portowi w patch panelu lub switchu. Po pomiarze zapisuję nie tylko wynik testera, lecz także długość kabla, użyty standard i ewentualne uwagi dotyczące ekranowania. Dobrze opisana instalacja jest tańsza w utrzymaniu niż nawet najlepszy, ale anonimowy zestaw przewodów.
Jeżeli planujesz rozbudowę o kamery, punkty Wi-Fi lub urządzenia PoE, policz ich łączny pobór mocy i sprawdź budżet switcha. Ten etap często odróżnia instalację, która działa poprawnie od takiej, w której urządzenia losowo się restartują przy większym obciążeniu.
