Nowy moduł SFP, przełącznica albo urządzenie pomiarowe nie zawsze pasuje do posiadanego kabla. Najpopularniejsze typy złącz światłowodowych różnią się konstrukcją, sposobem blokowania, gęstością upakowania i przeznaczeniem, dlatego sam wygląd wtyku to za mało, by bezpiecznie dobrać zamiennik. Poniżej porównuję najważniejsze rozwiązania, wyjaśniam oznaczenia UPC i APC oraz pokazuję, na co zwrócić uwagę podczas montażu i serwisowania sieci.
Najważniejsze różnice decydują o poprawnym połączeniu
- LC sprawdza się tam, gdzie liczy się duża gęstość portów, a SC jest częsty w instalacjach FTTH i PON.
- ST ma mocowanie bagnetowe i występuje głównie w starszych sieciach, natomiast FC korzysta z gwintu i dobrze znosi drgania.
- MPO/MTP łączy wiele włókien w jednym elemencie, ale wymaga kontroli polaryzacji oraz liczby włókien.
- O jakości połączenia decyduje nie tylko obudowa, lecz także rodzaj włókna, ferrula i sposób polerowania końcówki.
- UPC i APC nie powinny być łączone przypadkowo, szczególnie w torach jednomodowych i instalacjach PON.
Co właściwie różni poszczególne złącza
Złącze światłowodowe ustala włókno w bardzo dokładnej pozycji względem drugiego włókna lub portu urządzenia. W środku znajduje się ferrula, czyli precyzyjna tuleja, zwykle ceramiczna, która utrzymuje zakończenie włókna. Nawet niewielka ilość kurzu na jej czole może zwiększyć tłumienie i pogorszyć stabilność transmisji.
Różnice między modelami dotyczą przede wszystkim średnicy ferruli, sposobu zatrzaskiwania oraz liczby obsługiwanych włókien. Złącza LC i SC są zazwyczaj jedno- lub dwuwłóknowe, podczas gdy MPO/MTP ma prostokątną ferrulę i może obsługiwać 8, 12, 16 albo 24 włókna, zależnie od wersji.
Trzeba też odróżnić typ obudowy od rodzaju kabla. Ten sam format, na przykład LC, może pracować z włóknem jednomodowym OS2 albo wielomodowym OM3 i OM4. W praktyce zawsze sprawdzam więc komplet oznaczeń, a nie tylko nazwę wtyku.
Najpopularniejsze typy złącz światłowodowych w praktyce
LC jest mały i dobrze pasuje do gęstych instalacji
Złącze LC ma ferrulę o średnicy 1,25 mm i mechanizm zatrzaskowy przypominający wtyk telefoniczny. Dzięki niewielkim wymiarom zajmuje mniej miejsca niż SC, dlatego często spotyka się je w przełącznikach, modułach SFP, serwerowniach i panelach krosowych o dużej liczbie portów.
Najczęściej występuje jako LC duplex, czyli para włókien odpowiedzialna za nadawanie i odbiór. W nowych instalacjach LAN oraz w centrach danych to zwykle mój pierwszy wybór, gdy urządzenie ma port LC i liczy się łatwe zagospodarowanie miejsca.
SC pozostaje bardzo popularne w sieciach dostępowych
SC ma większą ferrulę o średnicy 2,5 mm i łączy się przez wsunięcie obudowy typu push-pull. Jest proste w obsłudze, stosunkowo odporne na przypadkowe wyrwanie i łatwe do rozpoznania podczas prac instalacyjnych.
Ten format często pojawia się w przyłączach FTTH, przełącznicach, terminalach abonenckich oraz sieciach PON. Wersja SC/APC, zwykle oznaczana zielonym kolorem, jest powszechna tam, gdzie wymaga się niskiego poziomu odbić w torze jednomodowym.
ST ma mocowanie bagnetowe
Złącze ST blokuje się przez obrót, podobnie jak bagnet w niektórych urządzeniach mechanicznych. Taka konstrukcja dobrze trzyma przewód, ale zajmuje więcej miejsca i jest mniej wygodna przy dużej liczbie portów.
ST można spotkać w starszych sieciach przemysłowych, instalacjach kampusowych i dawnych sieciach wielomodowych. Przy modernizacji nie zakładam automatycznie, że należy je zachować. Jeśli urządzenia obsługują LC, zmiana na mniejszy format często upraszcza dalszą rozbudowę.
FC wybiera się tam, gdzie liczy się stabilność mechaniczna
FC wykorzystuje gwintowane mocowanie, które mocno dociska złącze do adaptera. Z tego powodu dobrze sprawdza się w aparaturze pomiarowej, laboratoriach, urządzeniach OTDR i miejscach narażonych na drgania.
Jego wadą jest wolniejsza obsługa oraz mniejsza gęstość upakowania. Nie montowałbym FC w typowej szafie serwerowej tylko dlatego, że wygląda solidnie. Ta zaleta ma znaczenie przede wszystkim wtedy, gdy kabel nie powinien się przypadkowo rozłączyć.
MPO i MTP skracają czas budowy dużych połączeń
MPO to wielowłóknowe złącze z prostokątną ferrulą i elementami prowadzącymi. Jeden przewód może przenosić kilka równoległych torów, co ogranicza liczbę pojedynczych patchcordów w centrum danych. MTP jest handlową odmianą rozwiązania MPO, a rzeczywista zgodność zależy od wykonania, polaryzacji i parametrów konkretnego zestawu.
Takie złącza stosuje się przy połączeniach trunkowych oraz szybkich transmisjach równoległych. Ich zaleta jest wyraźna, ale rośnie też ryzyko błędu. Trzeba sprawdzić liczbę włókien, płeć złącza, kluczowanie i polaryzację, ponieważ odwrócenie kolejności włókien może całkowicie zablokować transmisję.
Nie tylko obudowa ma znaczenie
Przy doborze przewodu równie ważny jest tryb pracy włókna. Włókno jednomodowe, najczęściej 9/125 µm, służy do transmisji na większe odległości. Wielomodowe, zwykle 50/125 µm, wykorzystuje się głównie w budynkach, serwerowniach i krótszych połączeniach.
Przeczytaj również: Bezpieczny zdalny dostęp do sieci domowej - Jaki VPN wybrać?
PC, UPC i APC oznaczają sposób zakończenia
PC oznacza fizyczny styk wypolerowanych końców. UPC jest dokładniej wypolerowaną odmianą, która ogranicza odbicie sygnału. APC ma czoło ferruli ustawione pod kątem około 8 stopni, dzięki czemu odbite światło nie wraca bezpośrednio do źródła.
W instalacjach PON często spotyka się SC/APC, natomiast moduły i patchcordy telekomunikacyjne mogą używać LC/UPC. Kolor pomaga w identyfikacji, ale nie zastępuje dokumentacji. Najbezpieczniej jest połączyć elementy o tym samym typie polerowania i nie mieszać UPC z APC bez wyraźnego potwierdzenia kompatybilności.
| Oznaczenie | Typowy kolor | Główna cecha | Przykładowe zastosowanie |
|---|---|---|---|
| PC | zależny od wykonania | standardowy styk fizyczny | starsze i mniej wymagające tory |
| UPC | często niebieski | mniejsze odbicia niż w PC | moduły optyczne, sieci danych, telekomunikacja |
| APC | często zielony | ukośne czoło ferruli i niski poziom odbić | FTTH, PON, telewizja światłowodowa |
Kolor przewodu również bywa wskazówką, lecz nie należy traktować go jak jedynego kryterium. Żółty kabel często oznacza włókno jednomodowe, a pomarańczowy lub turkusowy wielomodowe, jednak producenci mogą stosować własne oznaczenia dla konkretnych klas kabli.
Porównanie złączy i ich zastosowań
Najłatwiej dobrać rozwiązanie, gdy najpierw określi się miejsce pracy, a dopiero później typ wtyku. Poniższe zestawienie pokazuje, gdzie poszczególne formaty mają największy sens.
| Typ | Sposób mocowania | Mocne strony | Ograniczenia | Typowe użycie |
|---|---|---|---|---|
| LC | zatrzask | małe wymiary, duża gęstość portów | delikatniejsza dźwignia zatrzasku | serwerownie, SFP, sieci LAN |
| SC | push-pull | prosta obsługa i solidna konstrukcja | większy rozmiar | FTTH, PON, przełącznice |
| ST | bagnet | pewne mocowanie | starszy format, mała gęstość | starsze sieci wielomodowe |
| FC | gwint | odporność na drgania | wolniejsze podłączanie | pomiary, laboratoria, przemysł |
| MPO/MTP | push-pull z prowadzeniem | wiele włókien w jednym złączu | trudniejsza polaryzacja i diagnostyka | trunki w centrach danych |
W praktyce nie istnieje jeden najlepszy typ. Do domowego przyłącza operatora zwykle pasuje rozwiązanie narzucone przez urządzenie ONT, do przełącznika z modułem SFP najczęściej LC, a do laboratoryjnego toru pomiarowego często FC. Port urządzenia i dokumentacja instalacji mają pierwszeństwo przed przyzwyczajeniem instalatora.
Jak uniknąć problemów podczas montażu i serwisu
Najczęstszy błąd nie polega na wybraniu złego skrótu, lecz na zabrudzeniu końcówki. Kurz, tłuszcz z palców albo drobina tworzywa może zwiększyć tłumienie i powodować niestabilną pracę, nawet gdy złącze mechanicznie pasuje.
- Sprawdź typ portu, tryb włókna, polerowanie oraz wersję simplex lub duplex.
- Usuń zaślepki dopiero tuż przed podłączeniem i nie dotykaj czoła ferruli.
- Oczyść złącze przeznaczonym do tego czyścikiem, a nie przypadkową szmatką.
- Skontroluj adapter i oba końce patchcordu, ponieważ zabrudzenie może znajdować się po stronie urządzenia.
- Po wykonaniu połączenia zmierz tłumienie lub użyj testera mocy optycznej, jeśli instalacja ma znaczenie dla pracy systemu.
Nie wciskam złącza na siłę, gdy zatrzask nie trafia w prowadnicę. Taki objaw zwykle oznacza zły typ, niewłaściwe kluczowanie albo uszkodzony adapter. W przypadku MPO/MTP dodatkowo sprawdzam opis polaryzacji, bo samo fizyczne podłączenie nie gwarantuje prawidłowej kolejności nadajników i odbiorników.

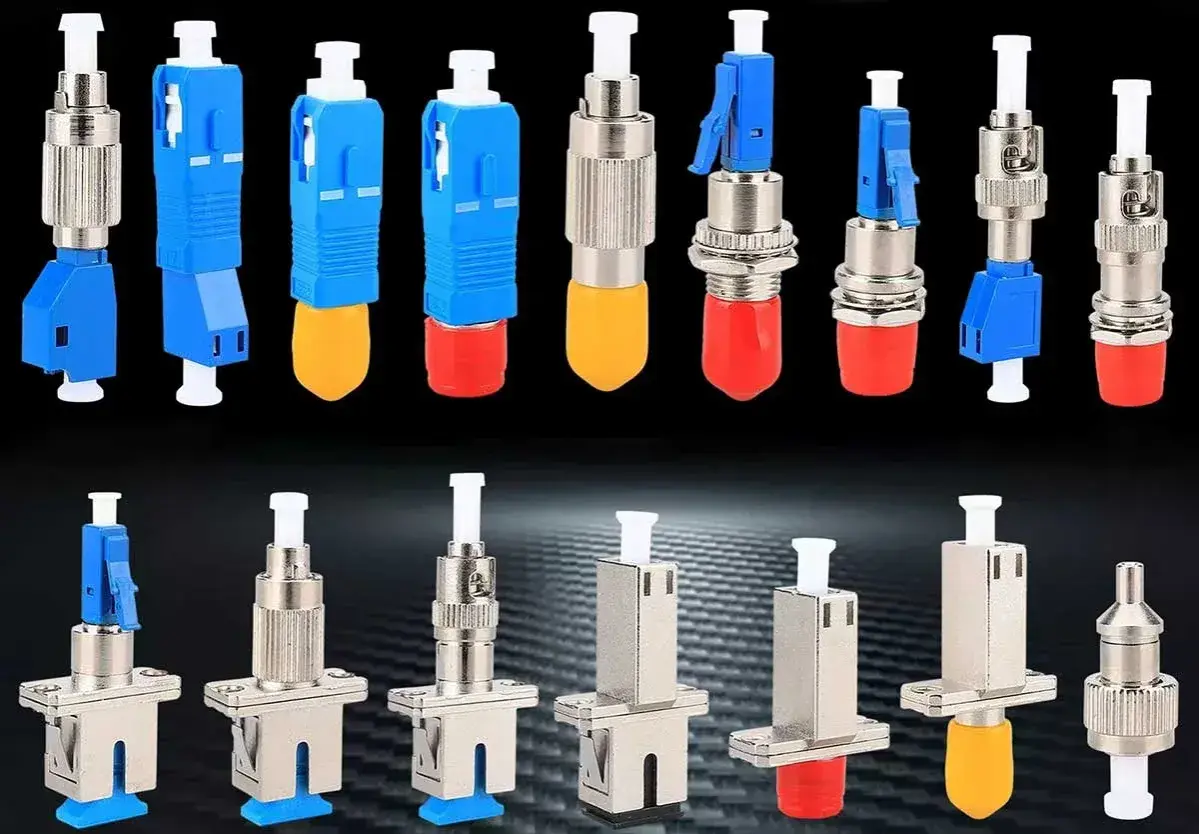

Adapter może połączyć różne formaty, na przykład LC z SC, ale nie rozwiąże każdego problemu. Nie zmieni rodzaju polerowania, nie naprawi źle zakończonego kabla i nie zastąpi zgodności parametrów optycznych. To wygodne narzędzie serwisowe, a nie uniwersalna przejściówka do dowolnej instalacji.
Jak dobrać właściwe złącze do konkretnej sieci
Dobór zaczynam od urządzenia końcowego. Sprawdzam, czy port jest LC, SC, FC albo MPO, a później dopasowuję włókno, długość fali, polerowanie i sposób prowadzenia kabla. W sieciach o dużej gęstości wybieram LC, w typowych przyłączach abonenckich SC/APC, a w rozbudowanych trunkach MPO/MTP.
- Dom i FTTH - najczęściej SC/APC, zgodnie ze standardem operatora i portem terminala.
- Szafa serwerowa - zwykle LC duplex, szczególnie przy modułach SFP i panelach o dużej liczbie portów.
- Starsza sieć kampusowa - można spotkać ST, ale przy modernizacji warto sprawdzić możliwość przejścia na LC.
- Automatyka i przemysł - wybór zależy od drgań, temperatury, obudowy i wymagań środowiskowych; samo FC nie zawsze wystarczy.
- Centrum danych - MPO/MTP ogranicza liczbę kabli, lecz wymaga starannego planowania polaryzacji i rezerwy włókien.
Jeżeli kupuję gotowy patchcord, zapisuję pełną konfigurację obu końców, na przykład LC/UPC duplex do SC/APC simplex, zamiast podawać tylko nazwę jednego złącza. Taki zapis ogranicza pomyłki przy zamówieniu i od razu pokazuje, czy przewód pasuje do całego toru.
Dobry wybór zaczyna się od całego toru optycznego
Najważniejszy wniosek jest prosty: złącze dobiera się do urządzenia, włókna i warunków pracy jednocześnie. LC wygrywa kompaktowością, SC prostotą, FC stabilnością mechaniczną, ST pozostaje użyteczne głównie w starszych instalacjach, a MPO/MTP daje dużą skalę tam, gdzie można dokładnie kontrolować polaryzację.
Przed zakupem sprawdzam cztery rzeczy: format złącza, typ włókna, polerowanie i sposób prowadzenia przewodu. Taka krótka kontrola zwykle oszczędza więcej czasu niż późniejsza wymiana niedopasowanych patchcordów albo szukanie przyczyny strat w działającej już sieci.
