Awaria komunikacji między sterownikiem PLC, falownikiem i panelem operatorskim często nie wynika z uszkodzenia któregoś z urządzeń, lecz z braku właściwego pośrednika. Moduł gateway łączy różne sieci, standardy i protokoły, dzięki czemu urządzenia mogą wymieniać dane mimo odmiennego sposobu komunikacji. Wyjaśniam, jak działa, czym różni się od routera i gdzie spotyka się go w automatyce, elektryce, sieciach komputerowych oraz motoryzacji.
Gateway łączy urządzenia, które nie mówią tym samym językiem
- Gateway jest pośrednikiem między dwiema sieciami, magistralami lub protokołami.
- Może tylko przekazywać ruch albo dodatkowo tłumaczyć dane, filtrować je i zmieniać ich format.
- W automatyce często łączy na przykład Modbus RTU z Modbus TCP, CAN z Ethernetem albo urządzenia obiektowe z systemem nadrzędnym.
- Nie każdy gateway jest routerem, a brama domyślna w komputerze nie zawsze oznacza osobny moduł.
- Przy wyborze najważniejsze są protokoły, topologia, zasilanie, liczba portów i sposób mapowania danych.
Czym właściwie jest moduł gateway
Najprościej mówiąc, gateway to brama komunikacyjna. Stoi pomiędzy dwoma środowiskami i przekazuje informacje z jednego do drugiego. W zależności od zastosowania może łączyć różne sieci IP, magistrale przemysłowe, urządzenia bezprzewodowe, a nawet systemy pracujące na zupełnie innych zasadach.
W prostym wariancie moduł odbiera pakiet i przesyła go dalej. Bardziej zaawansowane urządzenie odczytuje dane z jednego protokołu, interpretuje je i buduje nową wiadomość w innym standardzie. Przykładowo rejestr z temperaturą odczytany przez Modbus RTU po RS-485 może zostać udostępniony sterownikowi lub systemowi SCADA jako Modbus TCP po Ethernet.
To ważne rozróżnienie, ponieważ słowo gateway bywa używane dość szeroko. Czasami oznacza fizyczny moduł montowany na szynie DIN, innym razem funkcję w routerze, sterowniku PLC, komputerze przemysłowym albo oprogramowaniu.
Jak wygląda przepływ danych
Typowy proces składa się z kilku etapów. Gateway odbiera telegram, sprawdza jego poprawność, rozpoznaje adres urządzenia i przekształca dane zgodnie z konfiguracją. Na końcu wysyła komunikat do właściwej sieci, często zapisując przy tym informacje diagnostyczne.
- Odbiór danych z magistrali lub portu sieciowego.
- Sprawdzenie adresu, długości wiadomości i ewentualnej sumy kontrolnej.
- Mapowanie danych, czyli przypisanie informacji z jednego formatu do drugiego.
- Przekazanie komunikatu do urządzenia docelowego.
- Obsługa błędów, powtórzeń i utraty połączenia.
W praktyce właśnie mapowanie decyduje o tym, czy rozwiązanie zadziała. Samo podłączenie przewodu nie wystarczy, jeżeli jedna strona oczekuje temperatury w rejestrze 40001, a druga szuka jej pod innym adresem lub w innym formacie liczbowym.
Gdzie stosuje się gateway w technice i automatyce
Najczęściej spotykam te moduły tam, gdzie instalacja powstawała etapami i wykorzystuje urządzenia różnych producentów. Zamiast wymieniać sprawny sterownik, licznik lub falownik, można dodać bramę, która wyrównuje różnice komunikacyjne.
| Zastosowanie | Przykładowe połączenie | Po co stosuje się gateway |
|---|---|---|
| Automatyka przemysłowa | Modbus RTU i Modbus TCP | Udostępnienie urządzeń RS-485 w sieci Ethernet |
| Systemy PLC | PROFINET, EtherNet/IP, CAN lub urządzenia szeregowe | Wymiana danych między sterownikami i maszynami |
| IoT i monitoring | Czujniki LoRaWAN, Zigbee lub Bluetooth i MQTT | Przekazanie pomiarów do serwera lub chmury |

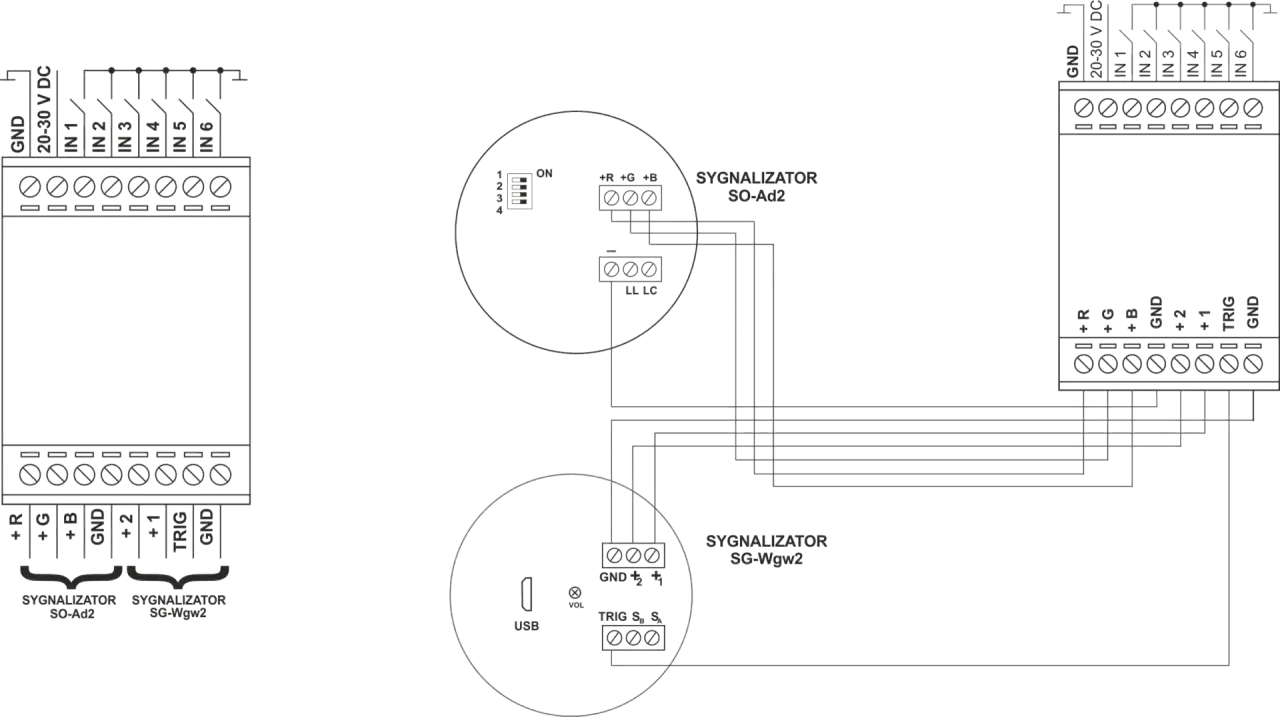

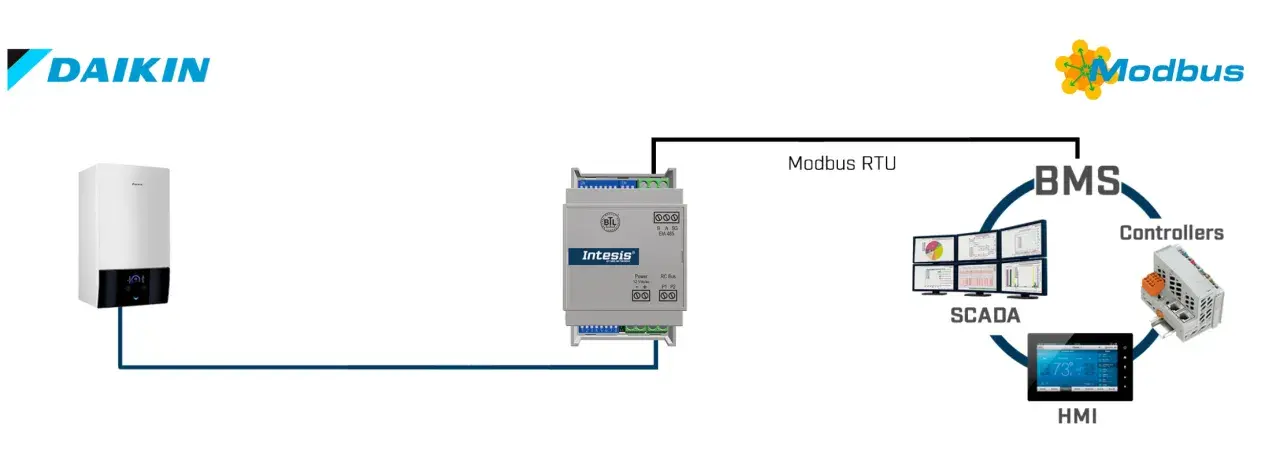

| Budynki i instalacje | KNX, Modbus, BACnet i Ethernet | Integracja automatyki budynkowej z wizualizacją |
| Motoryzacja | CAN, LIN, FlexRay i Automotive Ethernet | Wymiana danych między domenami pojazdu oraz diagnostyka |
W warsztacie samochodowym gateway może być elementem wewnętrznej architektury auta, który rozdziela komunikację między modułami nadwozia, układu napędowego i systemu multimedialnego. W diagnostyce ma to szczególne znaczenie, bo tester nie zawsze komunikuje się bezpośrednio z każdym sterownikiem. Często przechodzi przez centralny moduł pośredniczący.
W instalacji przemysłowej podobną funkcję pełni brama między siecią maszyny a zakładową siecią Ethernet. Dzięki temu dane produkcyjne mogą trafić do systemu nadrzędnego, ale ruch z sieci biurowej nie musi mieć bezpośredniego dostępu do każdego sterownika.
Gateway nie zawsze tłumaczy protokół
To częste źródło nieporozumień. Niektóre urządzenia określane jako gateway pełnią przede wszystkim funkcję przekazywania ruchu między sieciami. Inne rzeczywiście konwertują protokoły, jednostki, adresy lub strukturę danych.
Przed zakupem trzeba sprawdzić instrukcję konkretnego modelu. Hasło „Ethernet gateway” może oznaczać zarówno prosty konwerter portu szeregowego, jak i zaawansowaną bramę z obsługą kilku protokołów, reguł logicznych, buforowania i zabezpieczeń.
Gateway, router, switch i konwerter nie oznaczają tego samego
Te urządzenia często trafiają do jednej kategorii, bo wszystkie uczestniczą w komunikacji. Ich zadania są jednak różne. W mojej ocenie najwięcej błędnych zakupów wynika z traktowania każdego urządzenia z gniazdem Ethernet jako routera albo gatewaya.
| Urządzenie | Główne zadanie | Przykład |
|---|---|---|
| Gateway | Łączenie różnych sieci lub protokołów | Modbus RTU do Modbus TCP |
| Router | Kierowanie pakietów między sieciami IP | Połączenie sieci lokalnej z Internetem |
| Switch | Łączenie urządzeń w tej samej sieci lokalnej | Połączenie PLC, HMI i komputera przez Ethernet |
| Konwerter | Zmiana interfejsu lub warstwy fizycznej | USB do RS-485 albo światłowód do Ethernetu |
| Bridge | Przekazywanie ramek między segmentami podobnej sieci | Most bezprzewodowy między dwiema sieciami LAN |
W domu adresem bramy domyślnej jest zwykle adres routera, na przykład 192.168.1.1. Komputer wysyła tam pakiety przeznaczone poza własną podsieć. Nie oznacza to jednak, że w obudowie znajduje się osobny moduł nazwany gateway.
W automatyce różnica jest bardziej praktyczna. Konwerter RS-485-Ethernet może tylko przenieść komunikację, natomiast gateway Modbus może dodatkowo obsłużyć adresowanie, zmianę trybu pracy i udostępnianie rejestrów. Jeżeli potrzebna jest zamiana protokołu, sam konwerter będzie za prosty.
Jak dobrać moduł gateway do instalacji
Dobór zaczynam od dokładnego spisania urządzeń, które mają się ze sobą komunikować. Sama nazwa standardu nie zawsze wystarcza. Trzeba ustalić także rolę urządzenia, rodzaj złączy, topologię oraz sposób, w jaki producent opisuje dane.
Sprawdź protokoły po obu stronach
Na wejściu i wyjściu mogą występować między innymi RS-485, CAN, Ethernet, Wi-Fi, Modbus, MQTT, OPC UA, BACnet lub protokoły producenta. Gateway powinien obsługiwać dokładnie tę wersję, której używa instalacja. Modbus RTU i Modbus TCP mają wspólną nazwę, lecz korzystają z innych warstw komunikacyjnych.
Ustal wymagania elektryczne
W szafach sterowniczych standardem bywa zasilanie 24 V DC, ale nie wolno zakładać tego bez sprawdzenia dokumentacji. Istotne są też separacja galwaniczna, zakres temperatur, odporność na zakłócenia oraz sposób uziemienia ekranu przewodu.
Przy RS-485 i CAN trzeba zwrócić uwagę na topologię, długość przewodów, terminację i polaryzację. W sieci CAN rezystory końcowe 120 Ω znajdują się zwykle na obu końcach magistrali. W RS-485 zasady zależą od konkretnej sieci i urządzeń, dlatego kopiowanie konfiguracji z innej instalacji bywa ryzykowne.
Sprawdź mapowanie i ograniczenia
Producent powinien jasno określać, które dane można odczytywać, a które zapisywać. Znaczenie mają także liczba obsługiwanych urządzeń, maksymalna liczba połączeń, wielkość bufora i czas odpowiedzi.
Jeżeli gateway ma obsługiwać szybkie sterowanie, nie wystarczy informacja, że „wspiera Ethernet”. Trzeba sprawdzić opóźnienia i sposób wymiany danych. Do wizualizacji temperatury opóźnienie rzędu sekundy może być akceptowalne, ale przy synchronizacji napędów już nie.
Nie pomijaj bezpieczeństwa
Gateway łączący maszynę z siecią zakładową staje się punktem styku dwóch światów. Dobrze, gdy oferuje kontrolę dostępu, szyfrowanie, aktualizacje i filtrowanie ruchu. W starszych urządzeniach hasło „gateway” nie gwarantuje żadnego zabezpieczenia.
W instalacjach produkcyjnych rozdzielam sieć sterowania od sieci biurowej i ograniczam komunikację do niezbędnych usług. Brama nie powinna być przypadkowym mostem, przez który każdy komputer uzyska dostęp do sterowników.
Najczęstsze problemy z działaniem gateway
Jeżeli urządzenia nie komunikują się przez bramę, nie zaczynam od wymiany modułu. Najpierw sprawdzam zasilanie, link Ethernet, stan magistrali i konfigurację adresów. Takie podejście zwykle szybciej wskazuje przyczynę niż chaotyczne zmienianie parametrów.
- Zły adres lub podsieć po stronie Ethernetu może całkowicie zablokować wymianę danych.
- Nieprawidłowa prędkość, parzystość albo liczba bitów stopu uniemożliwi komunikację po RS-485.
- Brak terminacji lub niewłaściwa topologia może powodować błędy pojawiające się tylko przy większym obciążeniu.
- Błędne adresy urządzeń prowadzą do kolizji albo odczytu danych z niewłaściwego sterownika.
- Nieprawidłowe mapowanie rejestrów sprawia, że wartości są przesunięte, odwrócone lub interpretowane jako złe typy danych.
- Brak uprawnień, zapora sieciowa albo zamknięty port może blokować komunikację mimo poprawnego okablowania.
Przeczytaj również: PoE - zasilanie przez Ethernet: przewodnik i błędy do uniknięcia
Prosta kolejność diagnostyki
- Zmierz napięcie zasilania gatewaya pod obciążeniem.
- Sprawdź diody statusu i komunikaty w logach urządzenia.
- Zweryfikuj przewody, ekranowanie, polaryzację i terminację magistrali.
- Porównaj parametry transmisji po obu stronach.
- Przetestuj pojedyncze urządzenie zamiast całej sieci.
- Odczytaj jeden znany rejestr i dopiero potem konfiguruj kolejne dane.
Dobrym testem jest podłączenie tylko jednego urządzenia i odczyt jednej wartości, na przykład temperatury. Jeśli działa, można dodawać następne elementy. Gdy problem pojawi się po konkretnej zmianie, łatwiej powiązać go z adresem, mapowaniem lub obciążeniem magistrali.
Trzeba też pamiętać, że gateway nie naprawi uszkodzonego czujnika, błędnej konfiguracji PLC ani problemu z zasilaniem. Jest pośrednikiem komunikacyjnym, a nie uniwersalnym „tłumaczem” wszystkich błędów instalacji.
Co naprawdę decyduje o poprawnej komunikacji
Sam moduł jest tylko jednym elementem układu. Równie ważne są zgodność protokołów, poprawna adresacja, dobre przewody i właściwe mapowanie danych. Najdroższy gateway nie pomoże, jeżeli urządzenie po drugiej stronie korzysta z innego trybu transmisji niż opisano w projekcie.
Przy modernizacji maszyny często opłaca się zostawić istniejące urządzenia i dodać bramę, ale wcześniej trzeba sprawdzić jej ograniczenia. Najbezpieczniejszy wybór to model z dokumentacją mapy danych, diagnostyką i możliwością odtworzenia konfiguracji. To właśnie te cechy oszczędzają czas podczas uruchamiania i późniejszego serwisu.
Jeżeli gateway ma pracować w instalacji krytycznej, warto przewidzieć zapasowy moduł, kopię ustawień i procedurę wymiany. W prostym układzie domowym wystarczy funkcja bramy w routerze, natomiast w automatyce przemysłowej liczą się także deterministyczny czas odpowiedzi, separacja i odporność na zakłócenia.
Najkrócej ujmując, moduł gateway pozwala połączyć urządzenia, które bez niego nie potrafiłyby się porozumieć. Zanim wybierzesz konkretny model, rozpisz obie strony komunikacji, wymagane protokoły i oczekiwane dane. Taka lista jest praktyczniejsza niż kierowanie się samym napisem „gateway” na obudowie.
