W sieciach światłowodowych długość fali nie jest dodatkiem do specyfikacji, tylko jednym z głównych parametrów projektu. Od niej zależą straty, dyspersja, zasięg i to, czy system da się potem rozbudować o kolejne kanały. Okna transmisyjne światłowodu porządkują ten temat: pokazują, które zakresy pracy dają sensowny kompromis między tłumieniem, stabilnością i kosztami. W tym tekście rozkładam to na praktyczne pasma, typowe zastosowania i błędy, które najczęściej psują budżet łącza.
Najważniejsze rzeczy, które pomagają dobrać właściwe pasmo
- Najczęściej spotkasz pasma O, E, S, C i L; w starszych włóknach problematyczny bywa jeszcze water peak około 1383 nm.
- 1310 nm wygrywa tam, gdzie liczy się mała dyspersja i prostszy projekt, a 1550 nm tam, gdzie najważniejsze jest niskie tłumienie i długi zasięg.
- Wielomodowe 850 nm nadal ma sens w krótkich łączach i centrach danych, ale to inna klasa toru niż single-mode.
- CWDM jest prostsze i szersze widmowo, DWDM gęstsze i lepsze do dużej liczby kanałów.
- Przed wyborem transceivera sprawdź klasę włókna, budżet mocy, dyspersję i straty na złączach.
Dlaczego światłowód ma kilka użytecznych zakresów
Światłowód nie tłumi wszystkich długości fali tak samo. Na wynik wpływają m.in. rozpraszanie Rayleigha, pochłanianie związane z domieszkami oraz dyspersja chromatyczna, czyli rozciąganie impulsu w czasie. W jednym zakresie sygnał ginie szybciej, w innym jest lepiej prowadzony, a w jeszcze innym pojawia się korzystny kompromis między stratą a dyspersją.
W praktyce oznacza to, że producenci i projektanci nie mówią po prostu „światłowód działa od A do Z”. Patrzy się na konkretne okna pracy, bo to one decydują, czy łącze nada się do krótkiego odcinka w budynku, czy do wielokilometrowej trasy z multipleksacją. W starszych włóknach problemem była też okolica 1383 nm, czyli water peak; w nowszych konstrukcjach low-water-peak to ograniczenie zostało mocno zredukowane.
Ta logika prowadzi wprost do najważniejszych pasm, które warto znać z nazwy i z zastosowania.
Najważniejsze pasma i co z nich wynika
Jeśli patrzę na temat praktycznie, to najwygodniej myśleć o nim przez konkretny zakres i typowe zastosowanie. Sama nazwa pasma ma sens dopiero wtedy, gdy wiesz, co wygrywa: zasięg, mniejszą dyspersję, większą gęstość kanałów czy łatwiejszą diagnostykę.
| Pasmo | Zakres | Najczęstsze zastosowanie | Co daje w praktyce |
|---|---|---|---|
| O-band | 1260-1360 nm | Single-mode w dostępie i krótszych trasach | Niska dyspersja, prostszy tor transmisyjny |
| E-band | 1360-1460 nm | Nowoczesne włókna low-water-peak, CWDM | Szersze wykorzystanie widma, ale wymaga odpowiedniego włókna |
| S-band | 1460-1530 nm | Rozszerzanie pojemności, systemy specjalistyczne | Pomaga wyjść poza klasyczny zakres C |
| C-band | 1530-1565 nm | DWDM, long-haul, systemy z EDFA | Najbardziej „robocze” pasmo dla gęstych systemów |
| L-band | 1565-1625 nm | Rozszerzenie C-band | Dodatkowa pojemność przy podobnej filozofii pracy |
| U-band | 1625-1675 nm | Monitoring i diagnostyka | Przydatne do pomiarów, zwykle nie do ruchu użytkowego |
Warto dopowiedzieć jedną rzecz: w sieciach wielomodowych nadal często używa się 850 nm, a w klasycznym single-mode bardzo popularne są też 1310 i 1550 nm. Same nazwy pasm są więc tylko mapą, nie pełną odpowiedzią. Odpowiedź zaczyna się dopiero wtedy, gdy połączysz pasmo z rodzajem włókna i wymaganą odległością.
Na tym tle najlepiej widać, dlaczego dwa konkretne zakresy wciąż dominują w projektach.
Dlaczego 1310 i 1550 nm tak często wygrywają
Okno 1310 nm ma bardzo dobrą reputację z jednego prostego powodu: w standardowym single-mode dyspersja chromatyczna jest tam bliska zera. To upraszcza projektowanie łącza, zwłaszcza gdy potrzebujesz stabilnej pracy bez agresywnej kompensacji dyspersji. Dlatego 1310 nm dobrze sprawdza się w sieciach dostępowych, w okablowaniu budynkowym i wszędzie tam, gdzie liczy się umiarkowany zasięg oraz przewidywalność toru.
Z kolei 1550 nm wygrywa tłumieniem. W typowych włóknach single-mode strata jest tam niższa niż przy 1310 nm, więc na dłuższych odcinkach łatwiej utrzymać budżet mocy. To właśnie w tym obszarze najlepiej pracują wzmacniacze EDFA, dlatego 1550 nm stało się naturalnym wyborem dla tras dalekiego zasięgu i wielu systemów DWDM.
Jeśli mam to uprościć do praktycznej reguły: 1310 nm wybiera się wtedy, gdy ważniejsza jest łatwość opanowania dyspersji, a 1550 nm wtedy, gdy krytyczny jest zasięg i niski poziom strat. 850 nm zostaje w grze głównie w wielomodzie, bo tam krótkie odcinki i tańsze transceivery robią większą różnicę niż maksymalna odległość.
Różnicę dobrze widać też w skróconym porównaniu, które przydaje się przy pierwszym doborze toru.

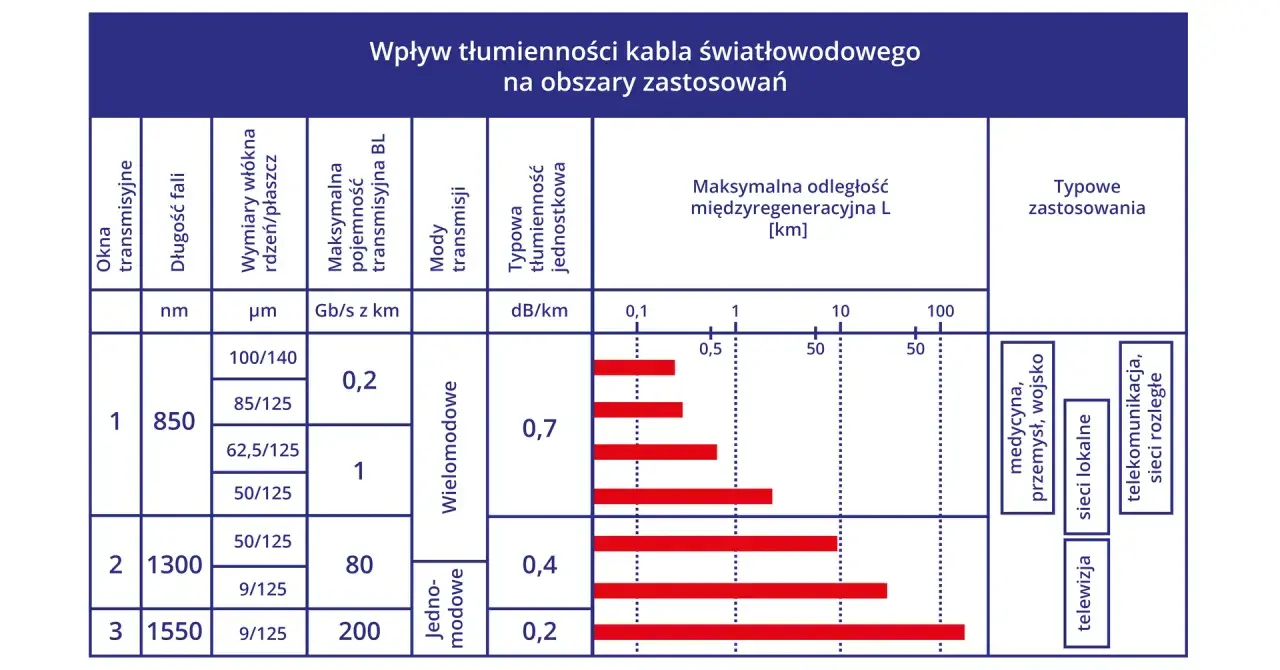

| Długość fali | Największa zaleta | Najlepsze zastosowanie | Typowe ograniczenie |
|---|---|---|---|
| 850 nm | Niskokosztowe optyki i dobre wsparcie dla multimodu | Krótkie połączenia, data center | Duże tłumienie i mały zasięg |
| 1310 nm | Mała dyspersja | Single-mode w dostępie i w budynkach | Wyższe tłumienie niż przy 1550 nm |
| 1550 nm | Najniższe tłumienie i zgodność z EDFA | Trasy długodystansowe, WDM | Większa wrażliwość projektu na inne parametry toru |
Gdy połączenie ma obsłużyć więcej niż jeden kanał, sama długość fali przestaje wystarczać i wchodzimy w planowanie całego widma.
Jak pasma łączą się z CWDM i DWDM
W WDM najważniejsze nie jest już jedno pasmo, tylko sposób podziału całego widma na kanały. CWDM korzysta z szerszych odstępów między długościami fali, więc jest prostsze w implementacji i zwykle tańsze w małych oraz średnich instalacjach. DWDM upycha kanały dużo gęściej, co daje wyższą pojemność, ale wymaga lepszej stabilności źródeł, filtrów i całego budżetu optycznego.
W praktyce CWDM często obejmuje zakres od 1271 do 1611 nm, więc może wykorzystywać zarówno okolice O-band, jak i wyższe pasma. Tu ważny jest jednak jeden warunek: starsze włókna z wyraźnym water peak nie nadają się równie dobrze do pracy w okolicy 1383 nm, dlatego w legacy sieciach ten fragment widma bywa pomijany. Nowsze włókna low-water-peak otwierają to okno szerzej i pozwalają lepiej wykorzystać E-band.
DWDM działa najczęściej w C-band, a coraz częściej także w L-band, bo tam da się sensownie połączyć gęstość kanałów z możliwością wzmacniania sygnału. Jeśli projekt ma być skalowalny, to właśnie tu zyskuje się najwięcej, ale też tutaj najmniej miejsca zostaje na przypadek. W takich systemach ma znaczenie stabilność źródeł, tłumienie elementów pasywnych i to, czy budżet mocy jest policzony z zapasem.
Przy projektach monitoringu i utrzymania ruchu dochodzi jeszcze U-band, zwykle wykorzystywane do diagnostyki linii. To użyteczny zakres, ale nie traktuję go jako toru użytkowego, tylko jako narzędzie serwisowe. Dzięki temu łatwiej sprawdzić stan włókna bez niepotrzebnego mieszania się z ruchem produkcyjnym.
Skoro pasma dają już pełny obraz, zostaje najtrudniejsza część: uniknięcie błędów, które wyglądają niewinnie na etapie projektu, a potem robią realny problem w terenie.
Najczęstsze błędy przy wyborze pasma i włókna
Najwięcej kłopotów nie bierze się z samej technologii, tylko z błędnego założenia, że „skoro to światłowód, to zadziała wszędzie tak samo”. W praktyce to nieprawda, a różnice między włóknami, transceiverami i zakresem pracy potrafią szybko zamienić poprawny na papierze projekt w niepewne łącze.
- Ignorowanie water peak - jeśli pracujesz na starszym G.652, okolica 1383 nm może podnieść tłumienie bardziej, niż zakładał projekt. Rozwiązaniem jest sprawdzenie klasy włókna albo przesunięcie kanałów poza ten obszar.
- Patrzenie tylko na tłumienie - 1550 nm kusi niską stratą, ale w dłuższych systemach trzeba nadal pilnować dyspersji, mocy i jakości złączy.
- Mieszanie multimodu i single-mode - 850 nm nie jest zamiennikiem dla 1310/1550 nm. To inna klasa komponentów i inny budżet łącza.
- Bagatelizowanie zgięć i spawów - przy dłuższych falach błędy montażowe szybciej wychodzą na jaw. Macrobend i słaby spaw potrafią zjeść zapas, którego na schemacie w ogóle nie było widać.
- Używanie złego okna do pomiaru - 1625 nm bywa świetne do diagnostyki, ale trzeba je planować świadomie, żeby nie wchodzić w konflikt z ruchem produkcyjnym.
Ja w takich projektach zaczynam od prostego pytania: czy problemem jest zasięg, dyspersja, czy gęstość kanałów. Dopiero potem wybieram pasmo, bo dopiero wtedy wiadomo, czego naprawdę brakuje w budżecie optycznym. Taka kolejność oszczędza najwięcej czasu przy uruchomieniu i późniejszym serwisie.
Po tej selekcji łatwiej zamienić teorię w konkretny wybór sprzętu i włókna.
Jak przełożyć te zasady na sensowny projekt sieci
Jeśli mam zbudować prostą regułę decyzyjną, to wygląda ona tak: najpierw określam typ włókna, potem wymagany zasięg, a dopiero na końcu dobieram długość fali i moduł optyczny. Taka kolejność brzmi banalnie, ale w praktyce właśnie ona odróżnia projekt stabilny od projektu, który trzeba będzie poprawiać po pierwszych testach.
- Do krótkich połączeń wielomodowych najczęściej wystarcza 850 nm.
- Do prostych łączy single-mode w budynkach i dostępie zwykle sensowne jest 1310 nm.
- Do długich tras i systemów o większej gęstości kanałów zwykle wygrywa 1550 nm oraz C/L-band.
- Jeśli chcesz wykorzystać szersze widmo, sprawdź, czy włókno jest low-water-peak i czy infrastruktura obsłuży E-band.
- Jeśli planujesz rozbudowę, zostaw margines na spadki mocy, dodatkowe spawy, konektory i przyszłe kanały.
Najważniejsza praktyczna lekcja jest prosta: nie wybiera się optyki „na oko”, tylko według tego, co naprawdę ogranicza łącze. Gdy trzymasz się tej zasady, pasma przestają być abstrakcyjną teorią, a stają się normalnym narzędziem do zbudowania stabilnej, przewidywalnej sieci. Właśnie tak podchodzę do tematu, kiedy liczy się nie tylko uruchomienie linku, ale też jego sensowna praca przez kolejne lata.
