Najważniejsze informacje o wyborze złącza światłowodowego
- LC sprawdza się tam, gdzie liczy się duże zagęszczenie portów, na przykład w serwerowniach.
- SC jest większe, proste w montażu i często spotykane w instalacjach FTTH.
- ST i FC mają znaczenie głównie w starszych, przemysłowych lub specjalistycznych instalacjach.
- MPO/MTP łączy wiele włókien w jednym złączu i ułatwia budowę szybkich centrów danych.
- UPC i APC oznaczają różny sposób polerowania ferruli. Tych wariantów nie należy łączyć ze sobą bez odpowiedniego rozwiązania pośredniego.
Od czego zależy podział złączy światłowodowych
Złącze światłowodowe ustawia końcówkę włókna w bardzo precyzyjnej pozycji względem drugiego włókna albo portu urządzenia. Najważniejszym elementem jest ferrula, czyli tulejka utrzymująca włókno i ograniczająca przesunięcia, które mogłyby zwiększyć straty optyczne.
Rodzaje złączy światłowodowych można porządkować na kilka sposobów. Liczy się mechanizm blokowania, rozmiar ferruli, liczba obsługiwanych włókien, typ polerowania oraz zgodność z włóknem jednomodowym lub wielomodowym.

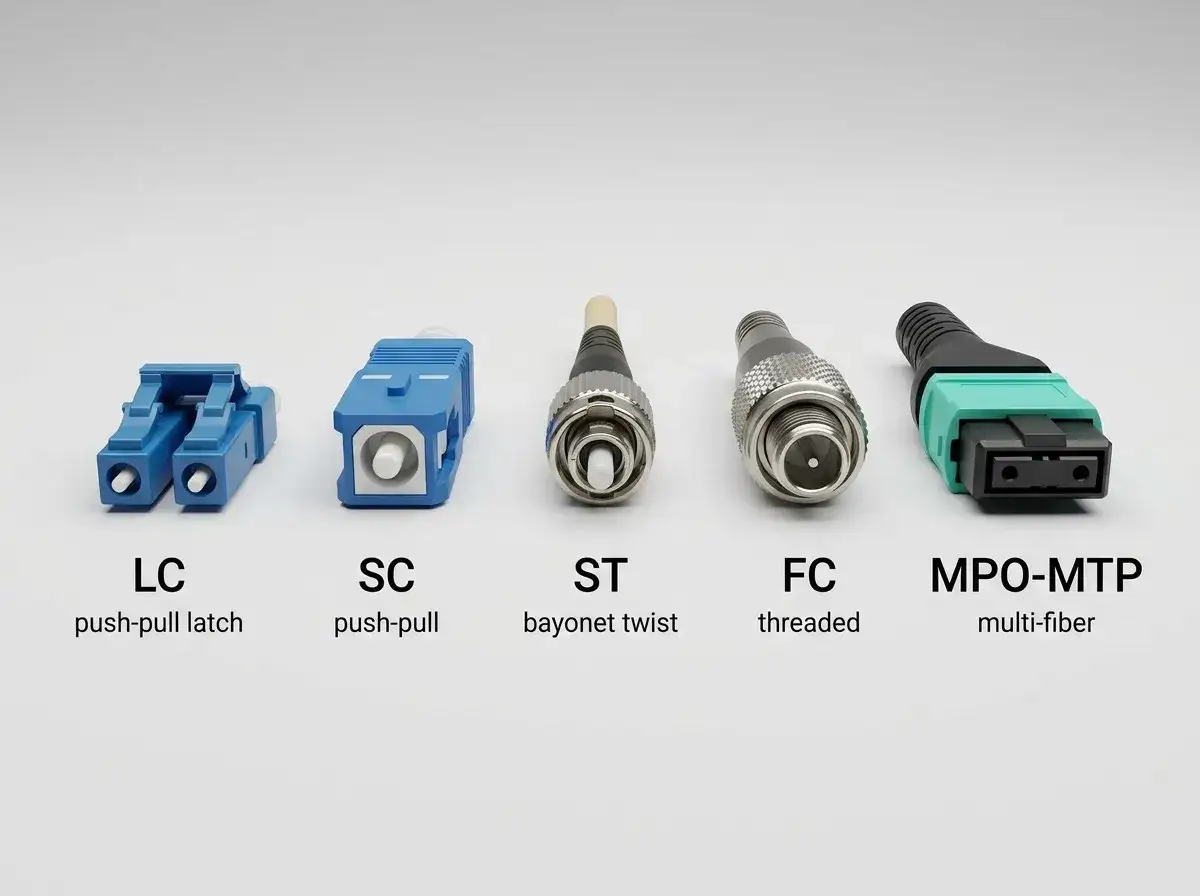

Mechanizm blokowania
- Push-pull oznacza wciskanie i wyciąganie złącza, jak w popularnym SC.
- Zatrzask wykorzystuje małą dźwignię lub klips, co pozwala upakować więcej portów, jak w LC.
- Bagnet wymaga częściowego obrotu złącza, typowego dla ST.
- Gwint zapewnia mocne połączenie odporne na drgania, co wyróżnia FC.
- Wielowłóknowe prowadzenie pozwala połączyć kilka lub kilkanaście włókien jednocześnie, jak w MPO/MTP.
Osobno określa się konstrukcję simplex i duplex. Pierwsza prowadzi jedno włókno, a druga dwa, zwykle dla osobnego kierunku nadawania i odbioru. Sam typ obudowy nie mówi więc jeszcze, czy mamy do czynienia z przewodem jedno- czy dwuwłóknowym.
Polerowanie PC, UPC i APC
Końcówka ferruli może mieć polerowanie PC, UPC albo APC. UPC jest udoskonaloną wersją polerowania płaskiego i ma niebieski kolor, natomiast APC ma czoło ustawione pod kątem około 8 stopni i najczęściej występuje w kolorze zielonym.
APC ogranicza odbicia światła wracające do nadajnika, dlatego często trafia do sieci FTTH i PON. UPC jest powszechne w transmisji danych, szafach rackowych oraz połączeniach z modułami optycznymi. Kolor pomaga w identyfikacji, ale przed montażem zawsze sprawdzam oznaczenie na obudowie lub dokumentację.
Nie należy łączyć bezpośrednio UPC z APC. Różna geometria końcówek może pogorszyć parametry transmisji, a w niektórych przypadkach doprowadzić do uszkodzenia powierzchni ferruli.

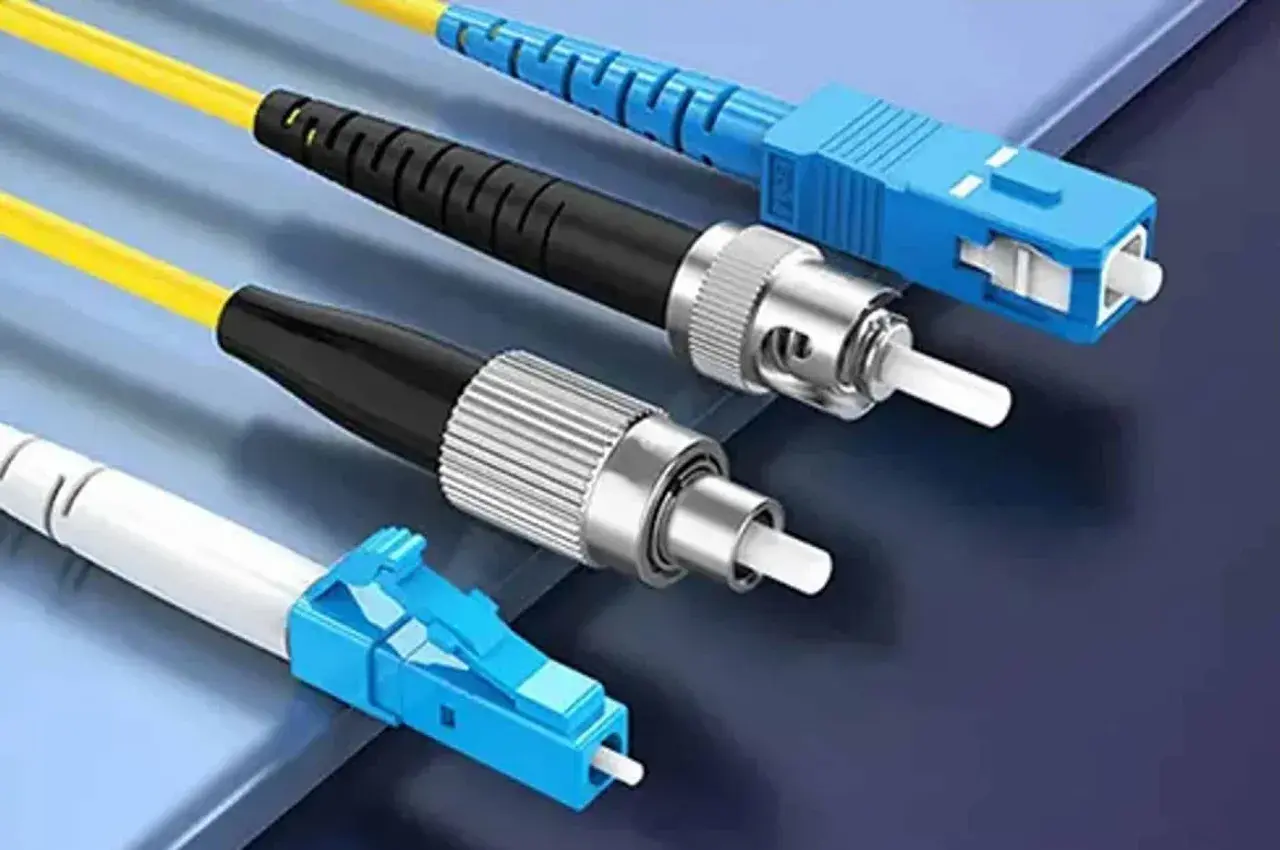

Najpopularniejsze typy i ich zastosowania
SC jako solidny wybór do prostych instalacji
Złącze SC ma kwadratową obudowę, mechanizm push-pull i zwykle ferrulę o średnicy 2,5 mm. Jest większe od LC, ale łatwo je chwycić i szybko podłączyć, co ma znaczenie podczas prac instalacyjnych.
SC często spotyka się w przyłączach FTTH, przełącznicach optycznych, konwerterach oraz urządzeniach telekomunikacyjnych. W sieciach abonenckich popularny jest wariant SC/APC, zwykle zielony, ponieważ dobrze współpracuje z infrastrukturą PON.
LC do szaf rackowych i centrów danych
LC jest kompaktowym złączem z ferrulą 1,25 mm, czyli o połowę mniejszą niż w SC. Konstrukcja przypomina niewielką wtyczkę z zatrzaskiem, dzięki czemu na jednym panelu można umieścić znacznie więcej portów.
W praktyce LC dominuje w przełącznikach, serwerach, transceiverach SFP i panelach światłowodowych. Jeżeli buduję połączenie w ograniczonej przestrzeni, najczęściej wybieram LC duplex, o ile port urządzenia nie wymaga innego standardu.
ST dla starszych i terenowych instalacji
ST ma okrągłą obudowę i blokadę bagnetową. Wykorzystuje ferrulę 2,5 mm i przez lata było częstym wyborem w sieciach lokalnych, systemach przemysłowych oraz instalacjach pomiarowych.
Nowe projekty rzadko zaczyna się od ST, ale jego obecność w istniejącej infrastrukturze jest nadal znacząca. Nie wymieniałbym go tylko dlatego, że LC wygląda nowocześniej. Jeśli urządzenia i przełącznice mają porty ST, ważniejsza jest poprawna konserwacja i pomiar toru niż sama zmiana standardu.
FC tam, gdzie liczy się stabilność mechaniczna
FC wykorzystuje połączenie gwintowane, dlatego dobrze znosi drgania i przypadkowe pociągnięcia przewodu. Z tego powodu spotyka się je w aparaturze pomiarowej, systemach przemysłowych, telekomunikacji oraz urządzeniach wymagających stabilnego ustawienia włókna.
Gwint nie oznacza jednak, że FC jest najlepsze w każdej instalacji. Montaż trwa dłużej niż w przypadku SC lub LC, a złącze zajmuje więcej miejsca. Jego zaletą jest przede wszystkim pewność mechanicznego mocowania, nie uniwersalność.
MPO i MTP do połączeń wielowłóknowych
MPO jest złączem wielowłóknowym, które może obsługiwać między innymi 8, 12, 16 lub 24 włókna w jednej obudowie. MTP jest rozwiązaniem markowym i konstrukcyjnie rozwiniętym względem rodziny MPO, dlatego tych nazw nie zawsze można używać jako idealnych synonimów.
Takie połączenia są popularne w centrach danych, przy magistralach 40, 100, 200 i 400 Gb/s oraz w gotowych systemach kasetowych. Oszczędzają miejsce i przyspieszają instalację, ale wymagają szczególnej uwagi przy polaryzacji, kolejności włókien i liczbie aktywnych kanałów.
Mniej popularne warianty
W specjalistycznych systemach można jeszcze spotkać E2000, MTRJ, MU, DIN czy SMA. E2000 ma osłonę chroniącą czoło ferruli, MTRJ łączy dwa włókna w kompaktowej obudowie, a SMA występuje przede wszystkim w wybranych urządzeniach optycznych i pomiarowych.
Nie traktuję tych typów jako zamienników popularnego LC lub SC. Ich wybór wynika zwykle z konkretnego urządzenia, istniejącego standardu albo wymagań producenta.
Porównanie złączy światłowodowych w praktyce
| Typ | Mechanizm | Ferrula | Najczęstsze zastosowanie | Największa zaleta |
|---|---|---|---|---|
| SC | Push-pull | 2,5 mm | FTTH, telekomunikacja, przełącznice | Prosty montaż i duża odporność |
| LC | Zatrzask | 1,25 mm | Serwery, SFP, centra danych | Małe wymiary i duże zagęszczenie |
| ST | Bagnet | 2,5 mm | Starsze sieci LAN, przemysł | Łatwe blokowanie mechaniczne |
| FC | Gwint | 2,5 mm | Pomiary, telekomunikacja, przemysł | Odporność na drgania |
| MPO/MTP | Push-pull | Wielowłóknowa | Centra danych, magistrale szybkiej transmisji | Wiele włókien w jednym złączu |
W tabeli widać najważniejszy kompromis. SC i ST są wygodne w obsłudze, ale zajmują więcej miejsca. LC wygrywa w gęstych szafach, natomiast MPO/MTP daje największą oszczędność przestrzeni kosztem bardziej wymagającego planowania.
Sam nie dobieram złącza wyłącznie według ceny patchcordu. Tani przewód, który nie pasuje do polerowania, włókna albo układu portów, generuje więcej problemów niż oszczędności.
Jak dobrać właściwe złącze do instalacji
Pierwszym krokiem jest sprawdzenie portu w urządzeniu. Moduł SFP może mieć gniazdo LC, terminal optyczny może wymagać SC/APC, a kaseta w centrum danych może pracować z MPO. Typ złącza musi pasować po obu stronach połączenia albo trzeba zastosować odpowiedni adapter lub panel przejściowy.Sprawdź rodzaj włókna
Włókno jednomodowe, najczęściej oznaczane jako 9/125 µm, służy do długich połączeń i transmisji operatorskich. Wielomodowe 50/125 µm, na przykład OM3 lub OM4, jest częste w serwerowniach na krótszych odcinkach.
LC, SC, ST i FC mogą występować zarówno w wersjach jednomodowych, jak i wielomodowych. Nie wystarczy więc powiedzieć, że potrzebny jest „patchcord LC”. Trzeba jeszcze określić SM lub MM, typ włókna, długość oraz rodzaj polerowania.
Dopasuj UPC albo APC
W sieci FTTH najczęściej spotyka się SC/APC, ale urządzenie aktywne może mieć port LC/UPC. W takim przypadku nie wolno zakładać, że zielony i niebieski wariant są wymienne tylko dlatego, że mają podobną obudowę.
Jeżeli dokumentacja nie podaje rodzaju polerowania, należy sprawdzić oznaczenie portu, specyfikację modułu albo zastosowany wcześniej patchcord. To drobny szczegół, który potrafi całkowicie zmienić parametry połączenia.
Przeczytaj również: Skaner na magazynie - Jak przyspieszyć pracę i uniknąć błędów?
Uwzględnij simplex, duplex i polaryzację
W transmisji dwukierunkowej trzeba poprawnie połączyć włókno nadające z odbierającym. Dotyczy to szczególnie patchcordów duplex oraz kaset MPO, gdzie pomyłka w kolejności włókien może sprawić, że połączenie fizycznie pasuje, ale urządzenia nie nawiążą komunikacji.
Przy MPO sprawdzam także, czy system wymaga polaryzacji typu A, B czy C. Odpowiedni wariant zależy od sposobu zestawienia modułów, kaset i przewodów. W tym przypadku intuicyjne przekładanie końcówek zwykle kończy się błędem.
Najczęstsze błędy przy montażu i eksploatacji
Największym wrogiem złączy optycznych jest brud. Nawet niewielka drobina kurzu na czole ferruli może zwiększyć tłumienie, pogorszyć odbicie i zarysować powierzchnię przy wielokrotnym łączeniu. Zaślepki powinny pozostać na nieużywanych portach, a końcówki należy czyścić przeznaczonym do tego sprzętem.
- Nie dotykaj czoła ferruli palcami.
- Nie dmuchaj na złącze ustami, ponieważ wilgoć może pozostać na powierzchni.
- Nie łącz APC z UPC.
- Nie wyginaj przewodu poniżej minimalnego promienia gięcia podanego przez producenta.
- Nie ciągnij za włókno przy wyjmowaniu złącza.
- Po czyszczeniu wykonaj kontrolę mikroskopem, jeśli instalacja ma wysoką przepustowość lub duże znaczenie.
Częsty błąd polega również na ocenianiu jakości połączenia wyłącznie na podstawie tego, czy link się uruchomił. Sieć może działać, a mimo to mieć zbyt duże tłumienie i niewielki zapas mocy. Przy ważniejszych trasach sprawdzam parametry miernikiem mocy i źródłem światła, a w rozbudowanych instalacjach także reflektometrem OTDR.
Warto odróżnić patchcord od pigtaila. Patchcord ma złącza na obu końcach, natomiast pigtail jest zakończony tylko z jednej strony i służy zwykle do połączenia włókna z przełącznicą, kasetą lub mufą.
Najrozsądniejszy wybór zależy od całej trasy
Do domowego przyłącza FTTH najczęściej wybrałbym SC/APC zgodne z terminalem operatora. Do połączenia serwera z przełącznikiem zwykle lepsze będzie LC duplex, a do nowoczesnej magistrali w serwerowni MPO/MTP, jeśli cała infrastruktura została zaprojektowana pod połączenia wielowłóknowe.
ST i FC mają sens wtedy, gdy wymaga ich istniejąca instalacja albo środowisko pracy. Nie ma jednego „najlepszego” złącza światłowodowego. Najlepsze jest to, które pasuje do portów, włókna, polerowania, polaryzacji i warunków mechanicznych.
Przed zakupem zapisuję pełną konfigurację, na przykład LC duplex, jednomodowe OS2, UPC, 10 metrów, albo SC/APC simplex, OS2, 5 metrów. Taki opis eliminuje większość pomyłek i pozwala dobrać element, który będzie działał nie tylko po podłączeniu, lecz także po wielu latach eksploatacji.
