Wybór modułu do przełącznika lub karty sieciowej potrafi wyglądać prosto, dopóki nie okaże się, że port obsługuje tylko 1 Gb/s, wkładka ma inną długość fali albo urządzenie odrzuca moduł konkretnego producenta. Porównanie SFP i SFP+ pozwala szybko ustalić, czego potrzebujesz, jak dobrać światłowód lub przewód DAC oraz gdzie czyhają typowe problemy z kompatybilnością.
Najważniejsze różnice sprowadzają się do szybkości i zgodności portu
- SFP pracuje najczęściej z przepustowością 1 Gb/s, a SFP+ obsługuje zwykle 10 Gb/s.
- Oba moduły mają podobny format fizyczny, ale nie są automatycznie zamienne.
- Port SFP+ często może obsługiwać moduły SFP, lecz zależy to od modelu urządzenia i oprogramowania.
- O zasięgu decydują między innymi rodzaj włókna, długość fali i typ transceivera.
- Przed zakupem trzeba sprawdzić nie tylko prędkość, ale też standard, kodowanie producenta, media i pobór mocy.
SFP vs SFP+ w jednym spojrzeniu

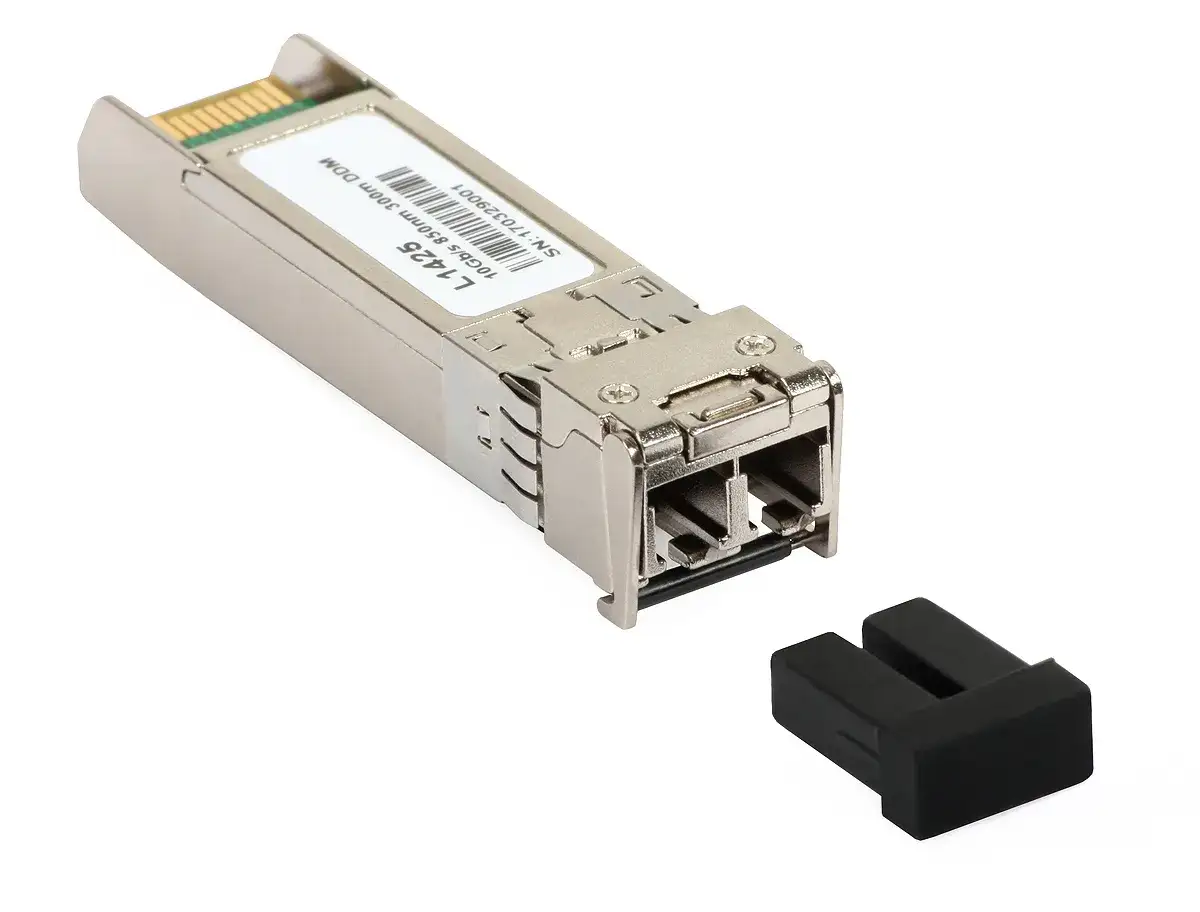

SFP, czyli Small Form-factor Pluggable, to wymienny moduł sieciowy stosowany przede wszystkim w połączeniach 100 Mb/s i 1 Gb/s. SFP+ jest jego szybszą wersją, przeznaczoną głównie do transmisji 10 Gb/s. W praktyce oba moduły wyglądają podobnie i wkłada się je do gniazda o zbliżonej konstrukcji, ale ich interfejs elektryczny oraz wymagania transmisyjne są inne.
| Cecha | SFP | SFP+ |
|---|---|---|
| Typowa prędkość | 100 Mb/s lub 1 Gb/s | 10 Gb/s |
| Popularne standardy | 1000BASE-SX, 1000BASE-LX, 1000BASE-T | 10GBASE-SR, 10GBASE-LR, 10GBASE-T |
| Medium | Światłowód, skrętka, DAC | Światłowód, skrętka, DAC |
| Typowy zasięg | Od kilkuset metrów do około 10 km, zależnie od modułu | Od kilku metrów do około 10 km w popularnych wariantach |
| Zastosowanie | Sieci dostępowe, monitoring, automatyka, standardowe uplinki | Serwery, macierze, przełączniki, szybkie uplinki i transmisja między szafami |
| Wymagania wobec portu | Port SFP lub port wieloszybkościowy | Port SFP+ albo port obsługujący 10 Gb/s |
Najważniejszy wniosek jest prosty: **SFP+ nie oznacza tylko „lepszego SFP”**, które zawsze zadziała w starszym urządzeniu. Moduł 10-gigabitowy potrzebuje odpowiedniego portu oraz odpowiedniej obsługi po stronie przełącznika, routera albo karty sieciowej.
Specyfikacja SFP+ została opracowana dla szybkiego interfejsu elektrycznego SFI, który pozwala obsłużyć transmisję rzędu 10 Gb/s. Z tego powodu port SFP przeznaczony wyłącznie do 1 Gb/s nie stanie się portem 10-gigabitowym po włożeniu szybszego transceivera.
Czy SFP i SFP+ są ze sobą kompatybilne
Kompatybilność zależy przede wszystkim od gniazda w urządzeniu, a nie od tego, czy moduł fizycznie daje się wsunąć. To częsty punkt zapalny. Konstrukcja mechaniczna jest podobna, więc można odnieść wrażenie, że każdy moduł będzie działał w każdym porcie. Tak niestety nie jest.
Moduł SFP w porcie SFP+
W wielu przełącznikach port SFP+ potrafi pracować także z modułem SFP z prędkością 1 Gb/s. Producent może jednak wymagać ręcznego ustawienia prędkości albo ograniczać obsługę do konkretnych modeli transceiverów. Dokumentacja Cisco również wskazuje, że obsługa modułu zależy od platformy i tabeli kompatybilności, a nie wyłącznie od samego typu wkładki.
Jeżeli po jednej stronie znajduje się port SFP+ z modułem 1G, a po drugiej port SFP z modułem 1G, połączenie może działać poprawnie. Trzeba jednak sprawdzić, czy port SFP+ obsługuje tryb 1 Gb/s. Niektóre gniazda 10G pracują tylko z szybkością 10 Gb/s.
Moduł SFP+ w porcie SFP
Włożenie transceivera SFP+ do zwykłego portu SFP nie zapewni transmisji 10 Gb/s. Najczęściej moduł nie zostanie zaakceptowany albo port pozostanie nieaktywny. Nawet jeśli producent deklaruje wsteczną kompatybilność, dotyczy ona zwykle pracy modułu SFP+ w porcie SFP+ z niższą prędkością, a nie odwrotnej sytuacji.
Połączenie urządzeń o różnych prędkościach
Nie można połączyć dwóch urządzeń 1G i oczekiwać od nich transmisji 10G. Możliwe jest natomiast zestawienie łącza 1G między portem SFP+ obsługującym 1G a portem SFP. W takim układzie ograniczeniem będzie najwolniejszy element całego połączenia.
Ja zawsze sprawdzam trzy rzeczy osobno: typ portu w każdym urządzeniu, obsługiwaną prędkość oraz dokładny model modułu. Sam napis „SFP+ compatible” na aukcji internetowej jest zbyt ogólną informacją, żeby bezpiecznie oprzeć na nim zakup.
Zasięg i rodzaj przewodu mają większe znaczenie niż sama nazwa modułu

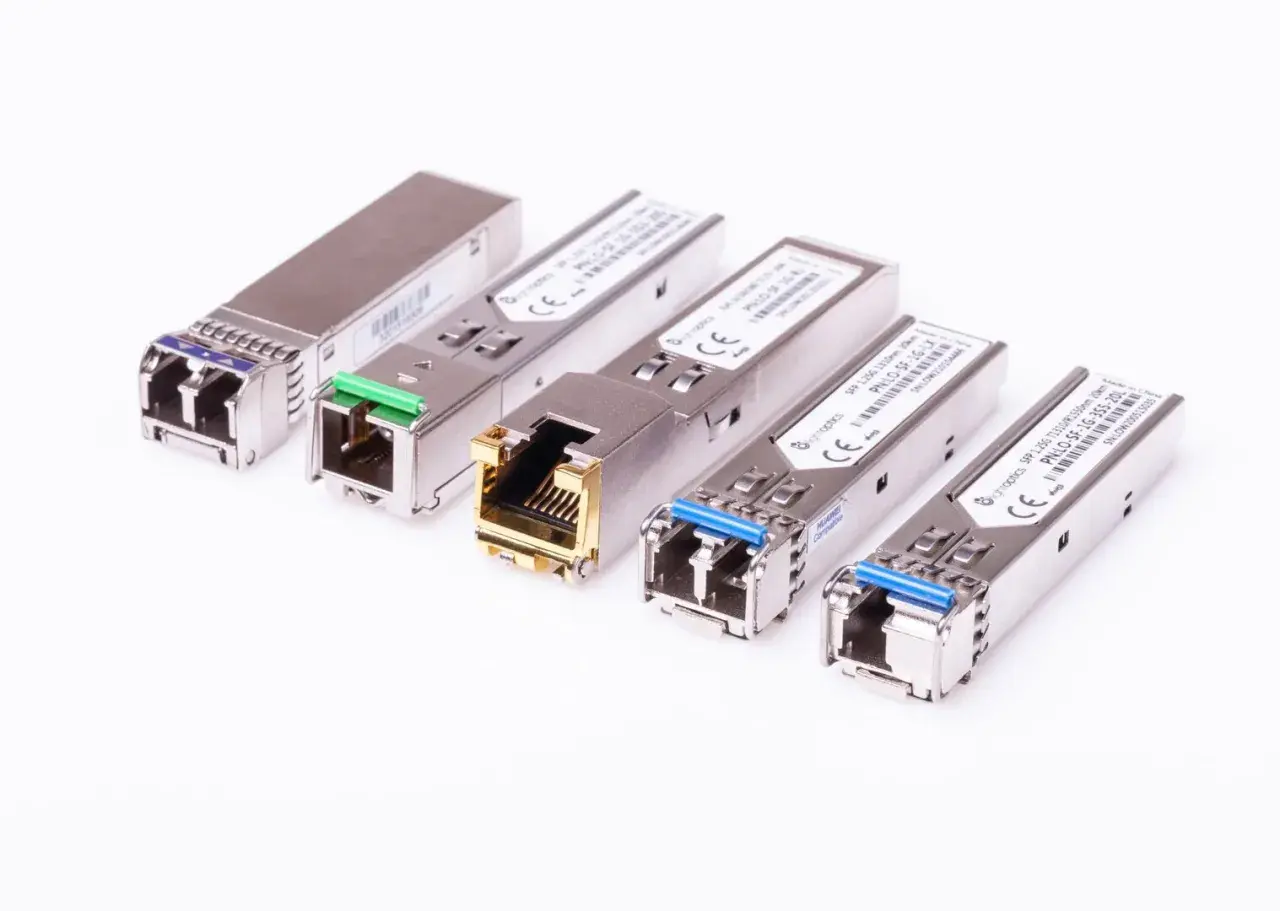

SFP i SFP+ mogą występować w wersjach światłowodowych, miedzianych oraz DAC. Skrót DAC oznacza bezpośredni przewód miedziany zakończony z obu stron złączami SFP. Jest wygodny i tani przy krótkich połączeniach, ale nie zastąpi światłowodu w instalacji między odległymi szafami.
| Wariant | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| SFP 1000BASE-SX | Światłowód wielomodowy, połączenia w budynku | Najczęściej stosowany na krótszych odcinkach, zwykle do kilkuset metrów |
| SFP 1000BASE-LX | Światłowód jednomodowy lub kompatybilny wielomodowy | Popularny wybór przy połączeniach na kilka kilometrów |
| SFP+ 10GBASE-SR | Światłowód wielomodowy, serwerownia i szafa dystrybucyjna | Na włóknie OM3 typowy zasięg wynosi około 300 m |
| SFP+ 10GBASE-LR | Światłowód jednomodowy | Popularny zasięg wynosi około 10 km |
| SFP+ DAC | Połączenia wewnątrz szafy lub między sąsiednimi szafami | Najczęściej wybierany na dystansach od 1 do kilku metrów |
| SFP/SFP+ RJ45 | Połączenie ze skrętką miedzianą | Trzeba zweryfikować pobór mocy, temperaturę i obsługiwane kategorie kabla |
Podane wartości są orientacyjne i dotyczą typowych wariantów. Dokładny zasięg zależy od tłumienia toru, jakości spawów, rodzaju włókna oraz budżetu mocy optycznej. Moduł LR na niewłaściwym włóknie nie osiągnie deklarowanych parametrów tylko dlatego, że ma w nazwie „10 km”.
Trzeba też dopasować długość fali po obu stronach. W klasycznym połączeniu duplex moduły najczęściej pracują na tej samej parze włókien i wykorzystują zgodne warianty, na przykład 850 nm dla SR albo 1310 nm dla LR. Wkładki BiDi są wyjątkiem, ponieważ transmitują i odbierają dane na różnych długościach fali przez jedno włókno. Muszą być kupowane w dopasowanych parach.
Jak dobrać właściwy moduł do instalacji
Dobór zaczynam od urządzeń, nie od przewodu. To ogranicza ryzyko zakupu optyki, której przełącznik nie rozpozna albo nie zasili z odpowiednią mocą.
1. Sprawdź możliwości portu
W karcie katalogowej odszukaj informację, czy gniazdo jest opisane jako SFP, SFP+ czy SFP/SFP+. Sama obecność metalowej klatki nie wystarcza. Istotne są również obsługiwane prędkości, tryby pracy i ograniczenia dotyczące liczby aktywnych modułów.
2. Ustal wymaganą przepustowość
Dla kamer, sterowników automatyki, standardowego dostępu do sieci i wielu prostych uplinków 1 Gb/s nadal może być wystarczające. SFP+ ma sens, gdy łączysz serwer z przełącznikiem, agregujesz ruch z wielu segmentów albo przesyłasz duże pliki i kopie zapasowe.
Nie kupowałbym modułów 10G wyłącznie „na zapas”, jeśli cała infrastruktura pracuje na 1 Gb/s. W takim przypadku koszt i wymagania termiczne mogą wzrosnąć, a realna wydajność się nie zmieni.
3. Dopasuj medium i dystans
Na kilka metrów w jednej szafie zwykle rozsądny będzie DAC. W budynku z istniejącym okablowaniem wielomodowym wybierz odpowiedni wariant SR, a przy dłuższym połączeniu między obiektami rozważ moduły LR i włókno jednomodowe. Do skrętki potrzebujesz transceivera RJ45, ale sprawdź, czy port oraz zasilanie urządzenia obsługują taki moduł.
4. Zweryfikuj zgodność obu końców
Moduł po stronie przełącznika i moduł po stronie serwera muszą mieć zgodny standard transmisji, prędkość oraz parametry optyczne. Nie oznacza to zawsze konieczności kupowania identycznych produktów, ale urządzenia powinny poprawnie rozpoznać swoje wkładki.
W przypadku światłowodu zwróć uwagę na typ złącza, zwykle LC duplex, polaryzację oraz rodzaj włókna. Przy DAC sprawdź długość przewodu, pasywny lub aktywny wariant i listę obsługiwanych urządzeń. Ten ostatni punkt bywa pomijany, a właśnie on często decyduje o tym, czy link wstanie.
Przeczytaj również: Jak ustawić 4 anteny w routerze? Zwiększ zasięg Wi-Fi!
5. Sprawdź kodowanie producenta
Niektóre marki blokują nieautoryzowane transceivery albo wyświetlają ostrzeżenie o nieznanym module. Wkładka może być optycznie sprawna, a mimo to port pozostanie wyłączony. Dlatego przed zamówieniem szukam w dokumentacji określenia vendor coded, informacji o kompatybilności oraz ewentualnej polityce producenta wobec modułów innych firm.
Typowe błędy przy przechodzeniu z SFP na SFP+
Najczęstszy błąd polega na utożsamianiu tego samego kształtu z pełną zgodnością. Moduły są podobne mechanicznie, lecz port, firmware i interfejs elektryczny mogą działać według zupełnie innych zasad.
- Włożenie SFP+ do portu SFP i oczekiwanie na 10 Gb/s. Taki port nie ma odpowiedniej elektroniki.
- Połączenie SR z LR bez sprawdzenia długości fali i rodzaju włókna. Zgodność nazw „10G” nie wystarcza.
- Łączenie modułów BiDi bez pary. Każda strona musi mieć odwrotną długość fali nadawania i odbioru.
- Użycie modułu RJ45 10G bez sprawdzenia mocy. Takie wkładki mogą grzać się mocniej niż warianty światłowodowe.
- Pomijanie ograniczeń firmware. Urządzenie może wymagać modułu z konkretnym identyfikatorem producenta.
- Brak testu toru optycznego. Zabrudzone złącze, zła polaryzacja lub zbyt duże tłumienie mogą wyglądać jak awaria modułu.
Gdy link nie działa, nie zaczynam od wymiany wszystkiego naraz. Najpierw sprawdzam diody portu i stan interfejsu, potem prędkość, typ modułu, długość fali oraz parametry diagnostyki DOM, czyli odczyty temperatury, napięcia i mocy optycznej. Taka kolejność zwykle szybciej wskazuje winowajcę niż przypadkowe podmienianie wkładek.
Przy instalacjach przemysłowych dochodzi jeszcze temperatura otoczenia, zapylenie i wibracje. Moduł przeznaczony do zwykłej serwerowni nie zawsze będzie dobrym wyborem do szafy ustawionej w hali produkcyjnej. W takim miejscu szukam wersji o rozszerzonym zakresie temperatur i potwierdzonej zgodności z konkretnym urządzeniem.
Kiedy wybrać SFP, a kiedy SFP+
SFP wybierz, gdy urządzenia pracują z prędkością 1 Gb/s, odcinek nie wymaga większej przepustowości, a priorytetem są niski koszt i prostota. To nadal rozsądne rozwiązanie dla wielu sieci automatyki, monitoringu oraz standardowych połączeń między przełącznikami.
SFP+ wybierz, gdy potrzebujesz 10 Gb/s, masz szybkie serwery lub planujesz uplink między przełącznikami agregacyjnymi. W nowych instalacjach często warto przewidzieć porty SFP+, nawet jeśli początkowo pracują z modułami 1G, ale tylko wtedy, gdy producent potwierdza obsługę obu prędkości.
Moja praktyczna zasada jest następująca: najpierw wybieram prędkość i standard, potem medium, zasięg oraz konkretną wkładkę. Odwrócenie tej kolejności kończy się często zakupem modułu, który pasuje do gniazda, ale nie pasuje do całej sieci.
Dobry moduł zaczyna się od dokumentacji urządzenia
Różnica między SFP a SFP+ jest przede wszystkim różnicą przepustowości, interfejsu i wymagań wobec portu. Fizyczne podobieństwo pomaga w projektowaniu kompaktowych urządzeń, lecz nie powinno zastępować sprawdzenia specyfikacji.
Przed zakupem zapisz model przełącznika lub karty, wymaganą prędkość, rodzaj kabla, długość trasy oraz typ modułu po drugiej stronie. Tych kilka informacji wystarcza, aby ograniczyć większość problemów z kompatybilnością i dobrać rozwiązanie, które będzie działało nie tylko na papierze, ale również w codziennej pracy sieci.
