Kolejność kolorów włókien światłowodowych bez pomyłek

Gabriel Jakubowski .

9 lipca 2026

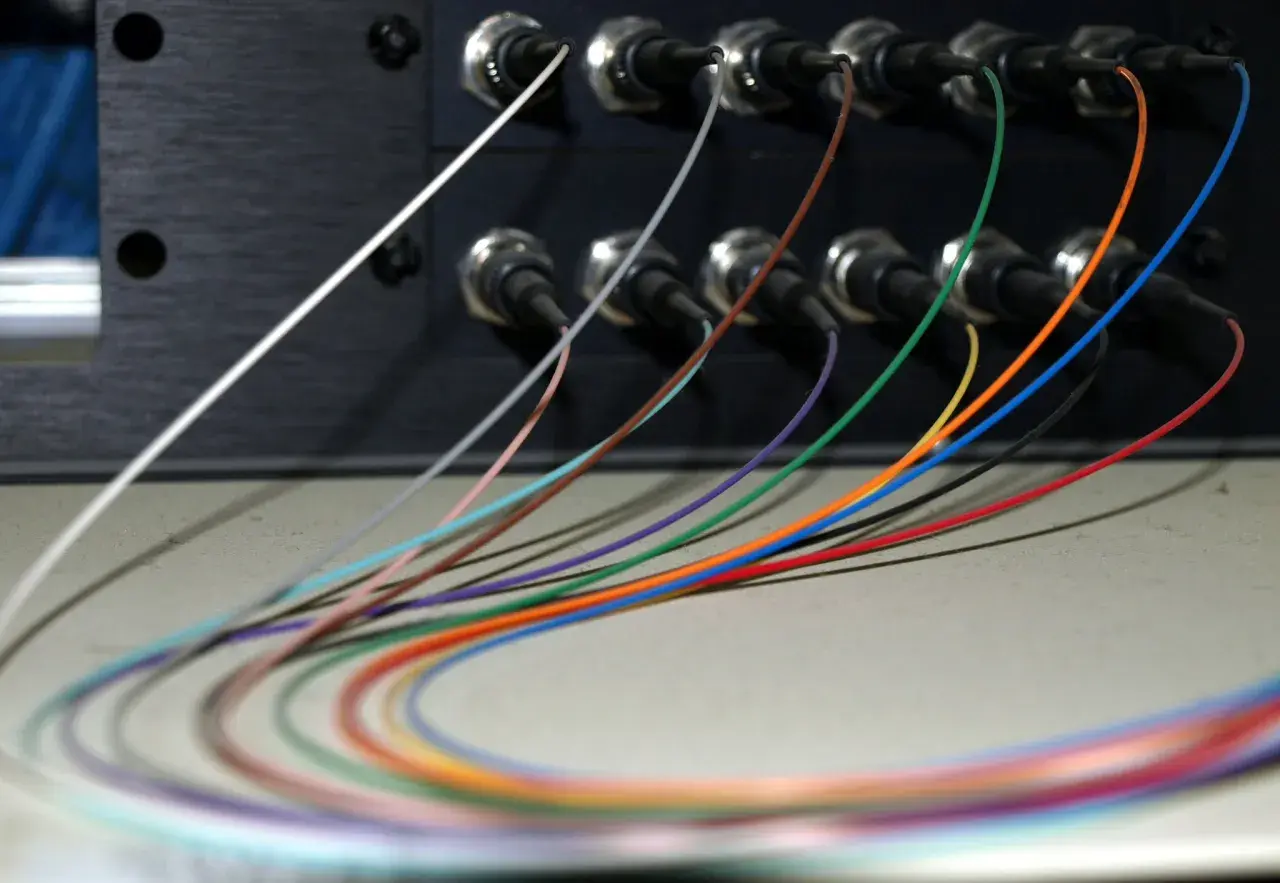

Kolorowe włókna światłowodowe wychodzą z czarnego panelu. Ich kolejność jest widoczna na zdjęciu.

Przy spawaniu lub rozszywaniu kabla światłowodowego jeden niepozorny błąd w identyfikacji włókna może wyłączyć cały tor transmisyjny. Prawidłowa kolejność włókien światłowodowych opiera się przede wszystkim na kodzie kolorów, oznaczeniach tub oraz dokumentacji producenta. Poniżej pokazuję standardowy układ, zasady dla kabli wielowłóknowych i sposób kontroli przed spawaniem albo podłączeniem złącza.

Najważniejsze zasady, które oszczędzają czas przy spawaniu

  • Podstawowa sekwencja obejmuje 12 kolorów od niebieskiego do turkusowego.
  • Włókno i tuba mają osobne oznaczenia, dlatego trzeba odczytywać je na dwóch poziomach.
  • Przy kablach powyżej 12 włókien pojawiają się paski identyfikacyjne, ale ich układ trzeba potwierdzić w karcie kabla.
  • W złączach duplex i MPO o poprawności połączenia decyduje także polaryzacja oraz orientacja klucza.
  • Przed zamknięciem mufy należy wykonać kontrolę wzrokową, pomiar tłumienia i test ciągłości.

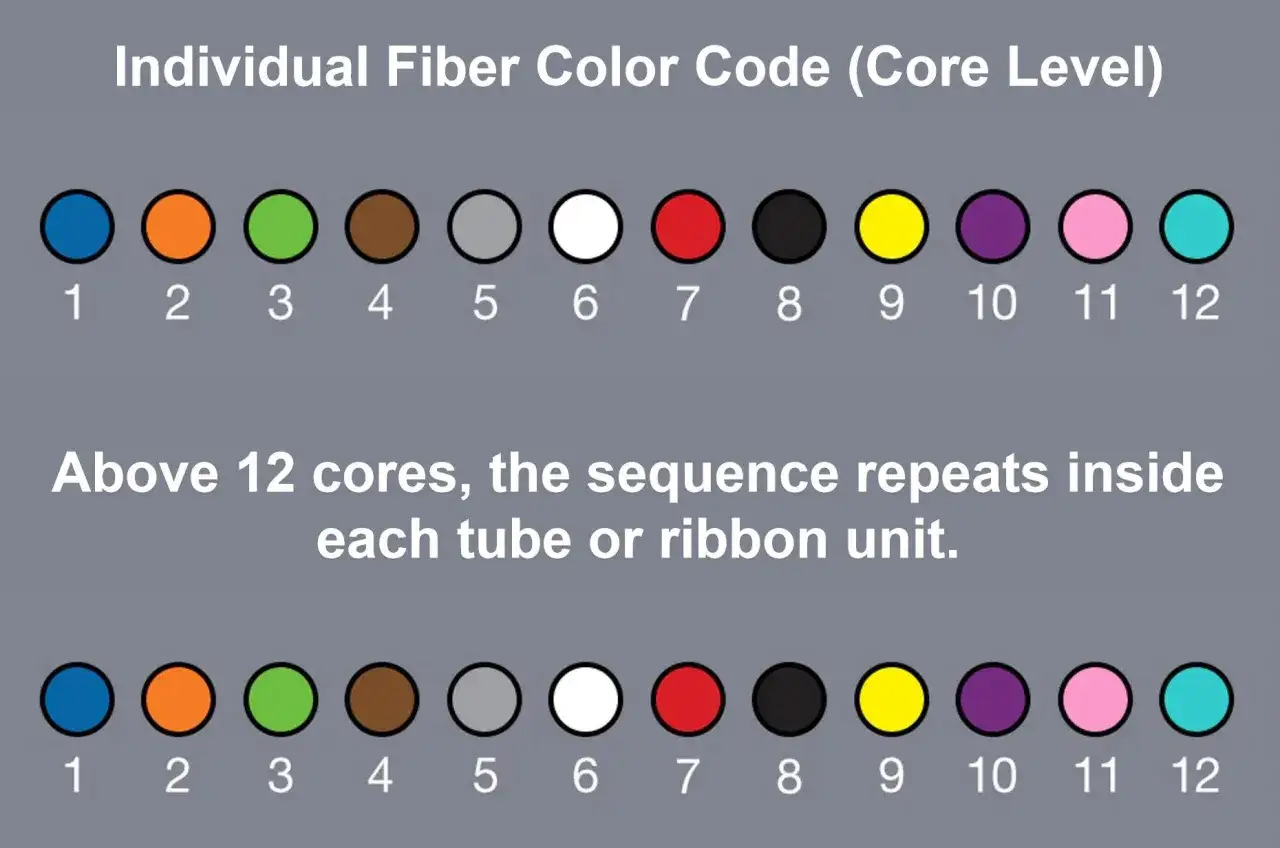

Schemat kolorów dla poszczególnych włókien światłowodowych: niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy. Kolejność powtarza się powyżej 12 rdzeni.

Standardowa kolejność kolorów włókien

Najczęściej spotykany kod identyfikacyjny bazuje na standardzie TIA-598 oraz pokrewnych zasadach stosowanych w telekomunikacji. Pierwsze włókno ma kolor niebieski, a dalej kolory powtarzają się w stałej kolejności. Ten schemat stosuje się także do oznaczania tub buforowych, choć tuba może zawierać kilka lub kilkanaście włókien.

Numer włókna Kolor Skrót spotykany w dokumentacji
1 Niebieski BL
2 Pomarańczowy OR
3 Zielony GR
4 Brązowy BR
5 Łupkowy lub szary SL
6 Biały WH
7 Czerwony RD
8 Czarny BK
9 Żółty YL
10 Fioletowy VI
11 Różowy RS
12 Turkusowy AQ

Ten układ dotyczy pojedynczych włókien w kablu, a nie koloru zewnętrznej powłoki całego przewodu. W praktyce łatwo pomylić żółty kabel jednomodowy z żółtym włóknem znajdującym się wewnątrz innego kabla. Kolor płaszcza określa zwykle typ lub przeznaczenie kabla, natomiast kolor cienkiej powłoki włókna służy do jego numeracji.

Podobną tabelę przedstawia Corning, wskazując niebieski jako pozycję pierwszą, pomarańczowy jako drugą, a turkusowy jako dwunastą. W dokumentacji technicznej można spotkać angielskie określenia slate dla koloru łupkowego oraz rose dla różowego. To ważne przy pracy z kablami importowanymi, gdzie nazwy kolorów nie zawsze są tłumaczone dosłownie.

Jak czytać oznaczenia w kablu wielowłóknowym

W kablu typu loose tube włókna są umieszczone w tubach buforowych. Najpierw identyfikuje się więc kolor tuby, a dopiero potem kolor włókna w jej wnętrzu. Przykładowo niebieska tuba zawierająca włókna niebieskie, pomarańczowe i zielone może obejmować pozycje 1, 2 i 3, ale dokładna numeracja zależy od konstrukcji kabla i liczby włókien w tubie.

W kablu 24-włóknowym pierwsze 12 pozycji zwykle ma kolory podstawowe, a pozycje od 13 do 24 powtarzają tę sekwencję z dodatkowym czarnym paskiem lub znacznikiem. Trzynaste włókno będzie więc najczęściej niebieskie z czarnym oznaczeniem, a czternaste pomarańczowe z czarnym oznaczeniem.

Zakres pozycji Typowy sposób oznaczenia Na co uważać
1-12 Kolory podstawowe bez dodatkowego paska To najpewniejsza i najbardziej powtarzalna część kodu
13-24 Powtórzenie kolorów z czarnym znacznikiem Czarny kolor może być oznaczony kontrastowym paskiem
25-36 Powtórzenie z kolejnym kolorem znacznika Kolor paska bywa różny u poszczególnych producentów
Powyżej 36 Kolejne kombinacje kolorów i znaczników Trzeba korzystać z legendy konkretnego kabla

Nie radzę zgadywać oznaczeń powyżej 24 włókien na podstawie samego przyzwyczajenia. Spotyka się warianty z paskami pomarańczowymi, czerwonymi, zielonymi albo żółtymi, a producenci mogą stosować własne wyjątki dla włókien o trudnym do rozpoznania kolorze. Nadruk na powłoce, karta katalogowa i dokumentacja trasy mają pierwszeństwo przed ogólną tabelą.

Jak przygotować kabel do spawania bez pomyłki

Najbezpieczniej traktować identyfikację jak pracę z przewodami w szafie sterowniczej. Nie wystarczy rozpoznać kolor na jednym końcu. Trzeba jeszcze zapisać, dokąd prowadzi dana pozycja i czy po drugiej stronie zachowano ten sam układ.

  1. Odczytaj nadruk na kablu. Sprawdź typ przewodu, liczbę włókien, producenta i ewentualną legendę kolorów.
  2. Oznacz tuby przed ich rozdzieleniem. Zapisz numer lub kolor każdej tuby, zanim włókna zostaną wyjęte z konstrukcji.
  3. Ułóż włókna w kolejności. Zacznij od niebieskiego, potem przechodź według tabeli, nie według położenia włókna w luźnej pętli.
  4. Porównaj oba końce. Przy prostym połączeniu włókno niebieskie powinno trafić do niebieskiego, pomarańczowe do pomarańczowego itd.
  5. Wykonaj oznaczenia trwałe. Etykiety w kasecie spawów powinny wskazywać numer włókna, kierunek kabla i numer portu.
  6. Sprawdź tor pomiarem. Po spawaniu wykonaj test ciągłości oraz pomiar tłumienia, najlepiej także reflektometrem OTDR.

Włókna mogą wyglądać podobnie, zwłaszcza gdy są zabrudzone żelem, kurzem albo resztkami powłoki. Przy słabym świetle czarne, łupkowe i fioletowe oznaczenia często są mylone. Z mojego doświadczenia wynika, że dodatkowa lampa i zdjęcie ułożenia przed pracą potrafią oszczędzić więcej czasu niż późniejsze szukanie błędu w zamkniętej mufie.

Przeczytaj również: Jak odróżnić światłowód jednomodowy od wielomodowego?

Spawanie kolor do koloru

W typowym kablu liniowym stosuje się zasadę spawania tego samego koloru z tym samym kolorem. Jeżeli jednak dokumentacja przewiduje zmianę kolejności, na przykład przy przejściu do kabla o innej konstrukcji, decydujący jest schemat spawów, a nie intuicja instalatora.

Nie należy zamieniać włókien tylko dlatego, że porty urządzenia są ponumerowane w innej kolejności. Numer portu, numer włókna w kablu i numer pozycji w kasecie to trzy różne informacje. Ich zgodność trzeba zapisać w dokumentacji powykonawczej.

Kolejność we wtykach, adapterach i złączach MPO

Kolor włókna nie wyznacza automatycznie kolejności pinów w każdym złączu. W prostym patchcordzie duplex liczy się oznaczenie toru A i B, a w systemach MPO także numeracja pozycji, klucz złącza oraz przyjęty sposób polaryzacji.

Kolory obudów i osłon złączy również mają inne znaczenie niż kolory włókien. Najczęściej niebieski oznacza złącze jednomodowe PC, a zielony złącze jednomodowe APC. W światłowodach wielomodowych można spotkać obudowy beżowe, czarne, turkusowe lub limonkowe, zależnie od kategorii OM i producenta.

Element Co zwykle oznacza kolor lub numer Czego nie wolno zakładać
Włókno w kablu Pozycję w sekwencji kolorów Nie określa typu złącza na końcu
Płaszcz kabla Często typ włókna lub miejsce zastosowania Nie zastępuje legendy producenta
Obudowa złącza Typ włókna lub rodzaj polerowania Nie pokazuje numeru włókna w kablu
Pozycja MPO Numer kanału w wielowłóknowym złączu Nie zawsze odpowiada kolejności widocznej bez sprawdzenia klucza

Przy złączach MPO trzeba sprawdzić, czy instalacja pracuje w polaryzacji typu A, B czy C. Od tego zależy, które włókno po jednej stronie odpowiada któremu włóknu po drugiej. Sam kolor nie wystarczy, jeśli adapter, kaseta lub patchcord zmieniają orientację kanałów.

Najczęstsze błędy i sposoby ich wykrycia

Najbardziej ryzykowne jest przyjęcie, że każdy kabel ma identyczne oznaczenia. Standardowa sekwencja 12 kolorów jest bardzo rozpowszechniona, ale wyjątki pojawiają się przy kablach specjalnych, taśmach światłowodowych, kablach OPGW oraz konstrukcjach wykonywanych na zamówienie.

  • Mylenie koloru tuby z kolorem włókna. Najpierw zapisz oznaczenie tuby, potem numeruj włókna w jej wnętrzu.
  • Liczenie od niewłaściwej strony. Ustal, czy patrzysz od strony wejścia kabla, czy od strony kasety spawów.
  • Brak dokumentacji przed cięciem. Po rozdzieleniu tuby łatwo stracić orientację, zwłaszcza w kablach o dużej liczbie włókien.
  • Opieranie się wyłącznie na kolorze powłoki. Kolor może wyblaknąć albo być trudny do odróżnienia po zabrudzeniu.
  • Pomijanie pomiarów. Przejście światła nie potwierdza jeszcze, że włókno trafiło do właściwego portu.
  • Brak kontroli promienia gięcia. Dobrze rozpoznane włókno może nadal mieć duże tłumienie, jeśli zostało zbyt mocno zagięte.

Po zakończeniu prac warto wykonać test źródłem światła i miernikiem mocy, a przy dłuższych odcinkach również pomiar OTDR. Ten ostatni pokaże nie tylko ciągłość, ale też miejsce odbicia, dużego tłumienia lub wadliwego spawu. Kolor mówi, co połączyć, lecz pomiar mówi, czy połączenie rzeczywiście działa.

Najpewniejsza zasada przy każdej instalacji

Jeżeli kabel ma do 12 włókien, zacznij od sekwencji niebieski, pomarańczowy, zielony, brązowy, łupkowy, biały, czerwony, czarny, żółty, fioletowy, różowy i turkusowy. Przy większej liczbie włókien szukaj dodatkowych pasków, numerów oraz oznaczeń producenta, zamiast dopowiadać brakujące pozycje z pamięci.

Ja przyjmuję prosty porządek pracy: najpierw dokumentacja, potem identyfikacja, na końcu pomiar. Dzięki temu kolejność w kablu, kasecie i złączu tworzy jeden spójny schemat, a ewentualny błąd można znaleźć, zanim zamknie się mufę lub uruchomi urządzenia sieciowe.

FAQ - Najczęstsze pytania

Standardowa sekwencja obejmuje kolejno: niebieski, pomarańczowy, zielony, brązowy, łupkowy lub szary, biały, czerwony, czarny, żółty, fioletowy, różowy i turkusowy.
W pozycjach od 1 do 12 stosuje się podstawową sekwencję kolorów. Pozycje 13-24 zwykle powtarzają te kolory z czarnym paskiem lub znacznikiem, ale przy większej liczbie włókien trzeba sprawdzić legendę producenta, nadruk na kablu i kartę katalogową.
Należy wykonać kontrolę wzrokową, test ciągłości oraz pomiar tłumienia. Przy dłuższych odcinkach warto użyć reflektometru OTDR, który może wskazać miejsce odbicia, dużego tłumienia lub wadliwego spawu.
W złączach duplex trzeba potwierdzić oznaczenia torów A i B. W systemach MPO należy sprawdzić numerację pozycji, orientację klucza oraz polaryzację typu A, B lub C, ponieważ sam kolor włókna nie określa kolejności kanałów.
