Kiedy na obudowie routera, telewizora albo soundbara widzisz opis „Optical”, łatwo założyć, że chodzi o ten sam rodzaj połączenia. W praktyce wejście światłowodowe może oznaczać port sieciowy do transmisji internetu albo cyfrowe wejście audio TOSLINK. Wyjaśniam oba zastosowania, pokazuję właściwe przewody, sposób podłączenia oraz błędy, przez które połączenie nie działa.
Dwa porty optyczne mogą wyglądać podobnie, ale służą do innych zadań
- Internet światłowodowy wymaga urządzenia ONT, modemu operatora albo modułu SFP.
- Wejście optyczne audio przesyła cyfrowy dźwięk przez przewód TOSLINK.
- SC/APC, SC/UPC i LC to złącza sieciowe, a nie oznaczenia wejścia audio.
- Nie każdy kabel optyczny pasuje do każdego portu, mimo podobnej nazwy.
- Przy braku dźwięku najczęściej pomaga ustawienie PCM i wybór właściwego źródła w soundbarze.
Najpierw rozdziel dwa różne znaczenia
W opisach sprzętu określenie „optyczne” bywa używane w dwóch całkowicie różnych kontekstach. W instalacji internetowej światłowód przenosi dane na duże odległości, natomiast w sprzęcie RTV przewód optyczny przesyła cyfrowy sygnał dźwiękowy między urządzeniami.
| Zastosowanie | Typowe urządzenia | Popularne złącze | Do czego służy |
|---|---|---|---|
| Internet | ONT, router, przełącznik, moduł SFP | SC/APC, SC/UPC, LC | Transmisja danych w sieci |
| Audio | Telewizor, soundbar, amplituner, DAC | TOSLINK, mini-TOSLINK | Cyfrowy sygnał dźwiękowy |
Najprostsza wskazówka to kształt i opis gniazda. Zielone złącze SC/APC spotykane w terminalu operatora dotyczy internetu. Kwadratowe gniazdo z zaślepką, opisane jako OPTICAL IN lub DIGITAL AUDIO IN, służy do dźwięku. Nie podłączysz do niego włókna doprowadzonego przez operatora.
Jak działa port w instalacji internetowej
Światłowód przesyła informacje w postaci impulsów światła. Dzięki temu połączenie jest odporne na zakłócenia elektromagnetyczne i może zapewniać wysoką przepustowość nawet wtedy, gdy przewód biegnie w pobliżu instalacji elektrycznej.W domu włókno najczęściej trafia do urządzenia ONT. To terminal, który zamienia sygnał optyczny na Ethernet. Dopiero z portu LAN tego urządzenia wychodzisz przewodem sieciowym do routera, komputera albo przełącznika. W niektórych instalacjach funkcję ONT ma już router operatora, więc osobne urządzenie nie jest potrzebne.
SC, LC i moduły SFP
SC to większe złącze zatrzaskowe, często spotykane w zakończeniach FTTH. Wersja APC ma ukośnie polerowany ferrul i zwykle zielony korpus, a UPC najczęściej niebieski. Te warianty nie powinny być łączone przypadkowymi adapterami, ponieważ różnią się sposobem polerowania czoła włókna.

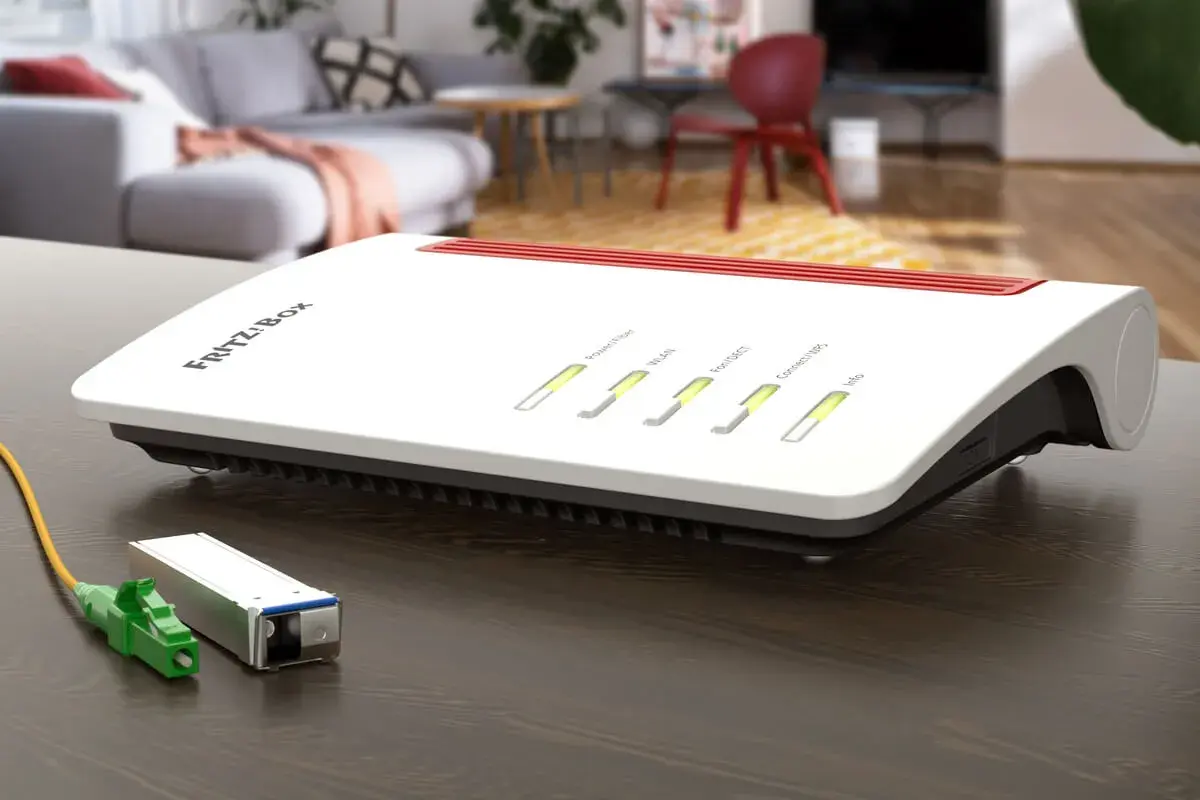

LC jest mniejsze i często występuje w przełącznikach oraz modułach SFP. Moduł SFP to wymienny nadajnik-odbiornik montowany w urządzeniu sieciowym. Musi być zgodny nie tylko ze złączem, ale również z rodzajem włókna, długością fali, zasięgiem i technologią operatora.
| Element | Rola | Typowy błąd |
|---|---|---|
| ONT | Zamienia sygnał optyczny na Ethernet | Próba podłączenia włókna bezpośrednio do zwykłego portu LAN |
| Router | Dzieli połączenie na Wi-Fi i sieć przewodową | Brak konfiguracji VLAN, PPPoE lub danych operatora |
| SFP | Obsługuje transmisję optyczną w routerze lub switchu | Dobór modułu bez sprawdzenia kompatybilności |
Nie kupowałbym modułu SFP „na oko”. Operator może wymagać konkretnego modelu ONT, numeru seryjnego albo określonego standardu PON, na przykład GPON lub XGS-PON. W takiej sytuacji przypadkowy moduł może fizycznie pasować, ale sieć i tak go nie zaakceptuje.
Jak prawidłowo podłączyć światłowód do routera
Jeżeli masz osobny terminal optyczny, instalacja zwykle jest prosta, ale wymaga zachowania właściwej kolejności. Najpierw sprawdź oznaczenia portów i status diod, a dopiero później zmieniaj ustawienia routera.
- Włóż przewód światłowodowy do gniazda optycznego ONT, bez dotykania końcówki ferruli.

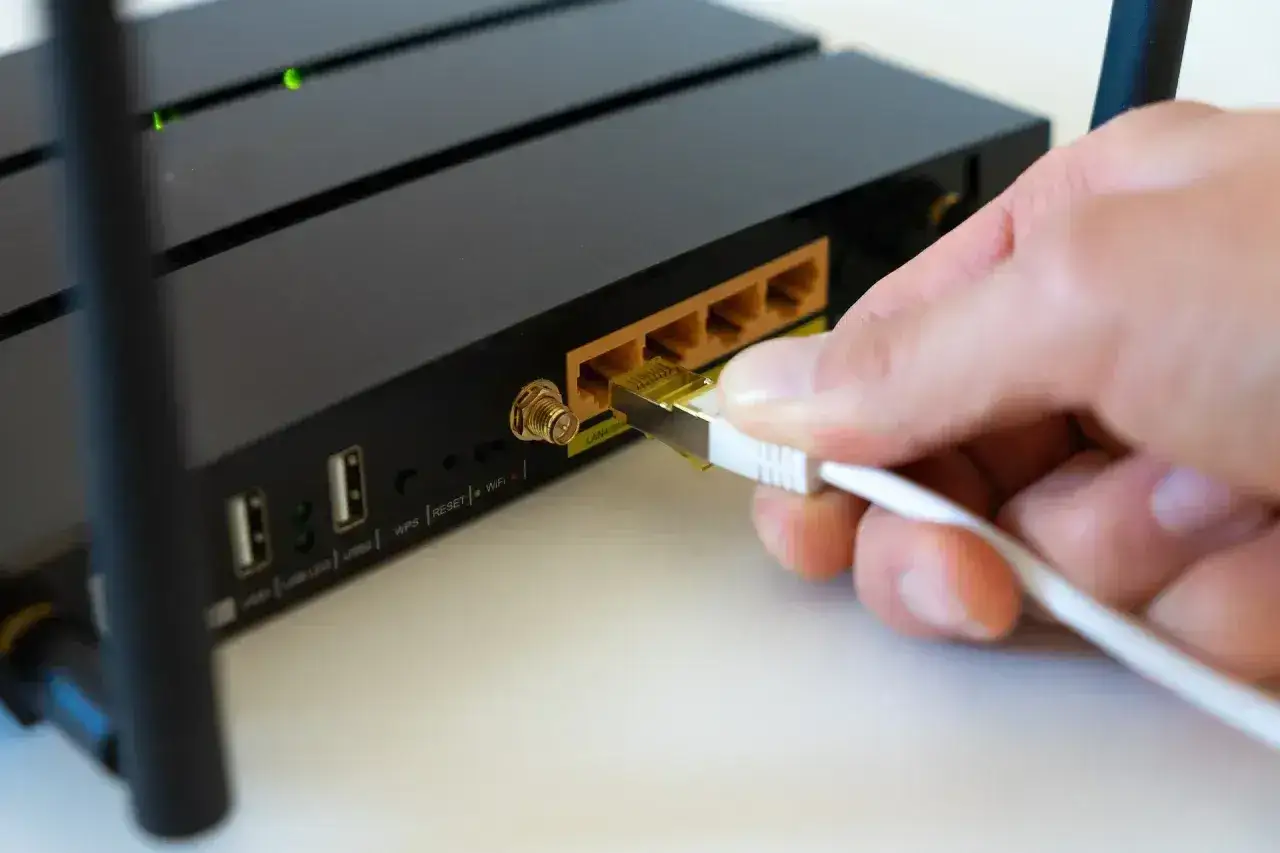

- Połącz port Ethernet ONT z portem WAN routera przewodem kategorii co najmniej Cat 5e.
- Podłącz zasilanie i odczekaj kilka minut na synchronizację urządzenia.
- Sprawdź, czy dioda PON świeci stabilnie, a kontrolka LOS pozostaje zgaszona.
- Skonfiguruj router zgodnie z wymaganiami operatora, na przykład przez DHCP albo PPPoE.
Dioda LOS świecąca na czerwono zwykle oznacza brak prawidłowego sygnału optycznego. Przyczyną może być wysunięta wtyczka, zbyt mocno zgięty przewód, zabrudzone złącze albo awaria po stronie operatora. Nie patrz bezpośrednio w końcówkę włókna, ponieważ niewidoczne promieniowanie może być niebezpieczne dla wzroku.
Jak obchodzić się z przewodem
Światłowodu nie należy załamywać pod ostrym kątem ani przygniatać meblami. Minimalny promień gięcia zależy od konstrukcji kabla, ale praktyczna zasada jest prosta: prowadź go łagodnym łukiem i nie zwijaj ciasno wokół dłoni.
Końcówki powinny być zabezpieczone zaślepkami, gdy przewód nie jest używany. Nawet niewielka warstwa kurzu może zwiększyć tłumienie i spowodować niestabilne działanie. Czyszczenie wykonuje się przeznaczonym do tego czyścikiem do złączy optycznych, a nie ręcznikiem papierowym.
Gdy chodzi o telewizor i soundbar
W sprzęcie audio wejście optyczne odbiera cyfrowy sygnał S/PDIF przez przewód TOSLINK. Najczęściej łączy się OPTICAL OUT w telewizorze z OPTICAL IN w soundbarze albo amplitunerze. To wygodne rozwiązanie dla starszych telewizorów, które nie mają HDMI ARC.
Po podłączeniu trzeba ustawić właściwe źródło w obu urządzeniach. W telewizorze wybierasz wyjście dźwięku optyczne, a w soundbarze tryb Optical, D.IN lub podobnie nazwany. Gdy dźwięku nadal nie ma, ustaw format cyfrowego wyjścia na PCM. To często rozwiązuje problem niezgodności między telewizorem a urządzeniem audio, choć może ograniczyć dźwięk przestrzenny.
TOSLINK nie jest tym samym co HDMI ARC
Połączenie optyczne przesyła dźwięk, ale nie zapewnia wszystkich funkcji HDMI ARC i eARC. Zwykle nie obsługuje zaawansowanych formatów bezstratnych ani pełnej ścieżki Dolby Atmos znanej z eARC. Panasonic wskazuje TOSLINK jako praktyczną alternatywę, ale przy nowym kinie domowym HDMI eARC daje większy zapas możliwości.
Optyk ma jednak mocną stronę. Jest odporny na pętle mas i zakłócenia elektryczne, dlatego potrafi uratować połączenie między urządzeniami, które przez analogowy przewód generują brum. Nie steruje jednak zawsze głośnością soundbara z pilota telewizora, więc pod tym względem HDMI ARC bywa wygodniejsze.
Przeczytaj również: Jak sprawdzić publiczny adres IP? Prosty test!
Jaki przewód wybrać
Do dwóch klasycznych, kwadratowych gniazd potrzebujesz kabla TOSLINK-TOSLINK. Jeżeli jedno urządzenie ma małe gniazdo optyczne 3,5 mm, potrzebny będzie wariant mini-TOSLINK. Zwykły przewód jack 3,5 mm nie zadziała, ponieważ przenosi sygnał analogowy.
Nie ma sensu przepłacać za bardzo drogi kabel optyczny. Przy długości kilku metrów wystarczy poprawnie wykonany przewód z dobrze osadzonymi wtykami. Większą różnicę robi zgodność formatów i właściwe ustawienia niż marketingowe opisy przewodu.
Najczęstsze błędy i szybka diagnostyka
Problemy z połączeniem optycznym wynikają zwykle z drobiazgów, a nie z uszkodzenia całego urządzenia. Zaczynam od sprawdzenia końców przewodu i źródła sygnału, bo te elementy najczęściej są pomijane.
- Brak światła w porcie audio może oznaczać wyłączone wyjście optyczne w telewizorze albo wybrane inne źródło dźwięku.
- Brak synchronizacji sieci często wynika z zabrudzonego złącza, zagięcia kabla lub problemu po stronie operatora.
- Przewód w złym porcie nie zadziała, gdy połączysz dwa wyjścia albo dwa wejścia. Potrzebna jest para OUT do IN.
- Niepasujący standard dotyczy głównie modułów SFP oraz złączy SC/APC i SC/UPC.
- Przerywany dźwięk może wynikać z formatu Dolby lub DTS, którego odbiornik nie obsługuje.
Przy diagnostyce audio warto najpierw wybrać PCM, zwiększyć głośność urządzenia odbiorczego i przełączyć je ręcznie na wejście optyczne. Sony również zaleca sprawdzenie właściwego trybu wejścia oraz poprawnego połączenia portu optycznego OUT z IN.
W sieci internetowej nie wyciągaj i nie wkładaj wielokrotnie włókna bez potrzeby. Jeżeli dioda PON nie stabilizuje się po restarcie ONT, a przewód nie jest uszkodzony, dalsze grzebanie w konfiguracji routera raczej nie pomoże. W takim przypadku zgłoszenie do operatora będzie rozsądniejsze niż wymiana działającego routera.
Jedno oznaczenie na obudowie, dwie zupełnie różne decyzje
Przed zakupem kabla albo urządzenia sprawdź nie tylko słowo „optyczne”, ale też pełny opis portu. SC/APC, SC/UPC i LC wskazują na sieci transmisji danych, natomiast OPTICAL IN, OPTICAL OUT i TOSLINK dotyczą cyfrowego audio.
Do internetu potrzebujesz zgodnego terminala ONT lub modułu SFP, właściwego włókna i konfiguracji operatora. Do telewizora i soundbara wystarczy zazwyczaj przewód TOSLINK, poprawne ustawienie wyjścia audio oraz format PCM, gdy sprzęt nie dogaduje się z Dolby albo DTS. To rozróżnienie oszczędza pieniądze i przede wszystkim zapobiega podłączeniu właściwego kabla do niewłaściwego rodzaju urządzenia.
