Gdy pasek klinowy pęka albo zaczyna się ślizgać, najłatwiej wyjąć stary element i sprawdzić jego rozmiar. Problem w tym, że sam obwód nie wystarczy: trzeba rozpoznać także profil oraz rodzaj podanej długości. Poniżej pokazuję, jak zmierzyć pasek klinowy, jak odczytać oznaczenia i jak uniknąć zakupu elementu, który wygląda podobnie, ale nie pasuje do napędu.
Dokładny pomiar zaczyna się od profilu, a kończy na właściwej długości
- Wyłącz napęd i zdemontuj pasek przed pomiarem.
- Sprawdź nadruk na grzbiecie, ponieważ może zawierać profil i długość katalogową.
- Zmierz obwód przy użyciu taśmy parcianej, sznurka albo przymiaru do pasków.
- Określ szerokość i wysokość profilu, a nie tylko długość.
- Nie zamieniaj samodzielnie długości Li, La, Ld lub Lp bez tabeli producenta.
Od czego zacząć, zanim przyłożysz miarkę
Przed pomiarem odłącz zasilanie maszyny, zabezpiecz ją przed przypadkowym uruchomieniem i poczekaj, aż napęd ostygnie. Pasek może być naprężony, dlatego nie warto podważać go śrubokrętem ani próbować zrywać z koła przy pracującym silniku.Najpierw obejrzyj grzbiet paska. Nawet częściowo starty nadruk może zawierać oznaczenie w rodzaju A 1000, SPA 1250 albo SPB 1800. Litery określają profil przekroju, a liczby zwykle odnoszą się do jednej z kilku długości katalogowych.
Przygotuj suwmiarkę, elastyczną taśmę mierniczą lub cienki, nierozciągliwy sznurek. Stalowa linijka nie nadaje się do mierzenia obwodu, ponieważ nie układa się dokładnie wzdłuż powierzchni pasa. Jeżeli pasek jest popękany, zesztywniały albo mocno wytarty, jego wymiar traktuj jako pomiar orientacyjny.
Jak zmierzyć długość starego paska krok po kroku
Pomiar zdjętego paska
Najprostsza metoda polega na położeniu paska na płaskiej powierzchni i zmierzeniu jego obwodu. Przyłóż początek taśmy do jednego punktu, poprowadź ją po wewnętrznej, środkowej albo zewnętrznej stronie pasa i wróć do punktu początkowego. Zapisz dokładnie, po której powierzchni wykonano pomiar.
Możesz też owinąć pasek sznurkiem. Sznurek powinien przylegać do pasa, ale nie może go ściskać ani rozciągać. Po zaznaczeniu miejsca styku rozprostuj go i zmierz zwykłą miarką. To dobra metoda warsztatowa, choć wynik może różnić się o kilka milimetrów.
Pomiar na przyrządzie
Najpewniejszy wynik daje przymiar do pasków klinowych. Pasek układa się na przyrządzie i lekko napina, a podziałka pokazuje jego długość. Takie narzędzie ma sens w serwisie, gdzie często dobiera się paski o podobnych wymiarach i różnica 5-10 mm może mieć znaczenie.
| Metoda | Dokładność | Kiedy jej użyć |
|---|---|---|
| Oznaczenie z paska | Najwyższa, jeśli jest czytelne | Przy wymianie na identyczny model |
| Przymiar do pasków | Wysoka | W warsztacie i przy częstych pomiarach |
| Taśma parciana | Średnia | Do szybkiego pomiaru zdjętego pasa |
| Sznurek | Orientacyjna | Gdy nie masz elastycznej taśmy |
Sam zwykle wykonuję pomiar dwa razy i porównuję wynik z oznaczeniem profilu. Jeżeli wartości się nie zgadzają, nie zaokrąglam ich automatycznie do najbliższego rozmiaru. Najpierw sprawdzam, czy mierzę długość wewnętrzną, zewnętrzną czy podziałową.
Profil decyduje, czy pasek pasuje do koła
Pasek klinowy ma trapezowy przekrój i pracuje bokami w rowku koła pasowego. Dlatego trzeba zmierzyć nie tylko jego długość, lecz także szerokość górnej części oraz wysokość. Do tego najlepiej wykorzystać suwmiarkę, przykładając jej szczęki prostopadle do przekroju pasa.
| Profil klasyczny | Orientacyjna szerokość | Orientacyjna wysokość |
|---|---|---|
| Z | około 10 mm | około 6 mm |
| A | około 13 mm | około 8 mm |
| B | około 17 mm | około 11 mm |
| C | około 22 mm | około 14 mm |
Podane wartości pomagają rozpoznać grupę paska, ale przy zamawianiu trzeba posłużyć się tabelą konkretnego producenta. Profile wąskoklinowe, takie jak SPZ, SPA, SPB i SPC, mają inną geometrię niż klasyczne Z, A, B i C, mimo że z daleka mogą wyglądać podobnie.
Zużyty pasek często ma starte boki i zaokrąglony przekrój. Jeżeli nowy element ma właściwą długość, ale inny profil, może opierać się dnem rowka zamiast bokami. Typowe skutki to poślizg, piszczenie, grzanie i szybkie pylenie gumy.
Li, La, Ld i Lp, czyli skąd biorą się różne długości
W katalogach spotkasz kilka sposobów określania długości paska. Nie są one zamienne w prosty sposób, ponieważ każda wartość jest mierzona w innym miejscu przekroju.
- Li oznacza długość wewnętrzną, mierzoną po najkrótszej stronie pasa.
- La oznacza długość zewnętrzną, mierzoną po grzbiecie.
- Ld lub Lp oznacza długość podziałową, czyli mierzoną w przybliżeniu na wysokości warstwy nośnej pasa.
Długość podziałowa jest związana z kordem, czyli warstwą włókien przenoszących obciążenie. To właśnie dlatego wynik pomiaru po zewnętrznej stronie nie będzie identyczny z liczbą podaną przy symbolu katalogowym.
Przeliczniki zależą od profilu i systemu oznaczeń. Dla jednego pasa różnica między La a Li może wynosić kilkadziesiąt milimetrów, dlatego bezpieczniej skorzystać z tabeli producenta niż stosować uniwersalny wzór znaleziony przypadkowo w internecie.
| Co masz zmierzone | Co trzeba sprawdzić przed zakupem |
|---|---|
| Obwód po grzbiecie | Czy sprzedawca podaje La lub długość zewnętrzną |
| Obwód po wewnętrznej stronie | Czy oznaczenie katalogowe wykorzystuje Li |
| Pomiar przymiarem | Jaki standard długości ma użyty przyrząd |
| Odczyt z nadruku | Czy symbol dotyczy długości Li, La, Ld lub Lp |

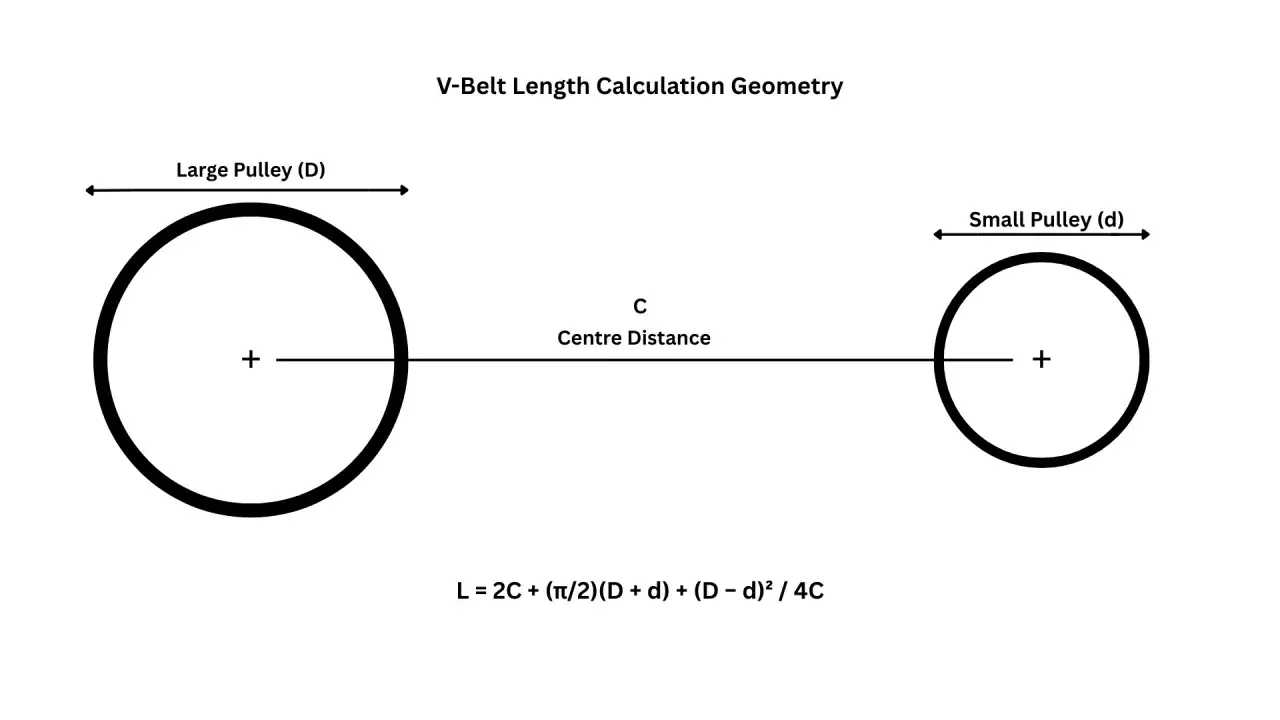

Gdy paska nie ma, zmierz napęd
Brak starego paska nie oznacza konieczności zgadywania. Zmierz średnice robocze obu kół, rozstaw osi oraz zakres regulacji napinacza. Na tej podstawie można obliczyć przybliżoną długość pętli, ale do zakupu nadal potrzebny jest właściwy profil.
W napędzie z dwoma kołami długość zależy od średnicy większego i mniejszego koła oraz odległości między osiami. Jeżeli rozstaw osi można regulować, wybierz rozmiar mieszczący się w połowie zakresu regulacji. Zostawienie zapasu ułatwia późniejsze napięcie paska.
Przy okazji sprawdź stan kół. Ostry, wytarty rowek lub nierówna powierzchnia robocza może zniszczyć nowy pasek w ciągu kilku godzin. Pasek nie powinien wystawać wyraźnie ponad krawędź koła ani schodzić na jego dno.
Przeczytaj również: Ile waży wózek widłowy? Prawda o masie i udźwigu
Co zapisać przed zamówieniem
- profil, na przykład A, B, SPA lub SPB,
- zmierzoną długość i sposób jej pomiaru,
- liczbę pasków pracujących równolegle,
- średnice kół oraz rozstaw osi,
- warunki pracy, takie jak olej, pył, temperatura i częste rozruchy.
Jeżeli napęd wykorzystuje kilka pasków, najlepiej wymienić cały komplet. Łączenie nowego paska ze starym często powoduje nierówny rozkład obciążenia, a w efekcie szybsze zużycie wszystkich elementów.
Najczęstsze błędy przy doborze zamiennika
Najczęściej spotykam się z wyborem paska wyłącznie po długości. To błąd, bo pasek o długości 1000 mm może występować w kilku profilach i nie każdy będzie pasował do danego rowka.
- Mierzenie średnicy zamiast obwodu nie daje wymiaru potrzebnego do zamówienia.
- Składanie paska na pół może trwale zmienić jego kształt i zafałszować wynik.
- Mocne naciąganie podczas pomiaru wydłuża elastyczny element.
- Dobieranie po podobnym wyglądzie pomija różnice w szerokości i wysokości.
- Przeliczanie Li na La bez tabeli może doprowadzić do zakupu zbyt krótkiego albo zbyt długiego paska.
Nie próbuj też kompensować złego rozmiaru nadmiernym napięciem. Zbyt mocno napięty pasek zwiększa obciążenie łożysk, a zbyt luźny będzie się ślizgał. Po montażu ustaw naciąg zgodnie z dokumentacją maszyny lub zaleceniem producenta paska.
Jak zapisać wynik, żeby nie pomylić części
Najpraktyczniejszy zapis zawiera profil, długość oraz rodzaj długości. Zamiast zanotować samo „1000 mm”, zapisz na przykład: profil A, obwód po grzbiecie 1000 mm, pasek klasyczny. Taka informacja pozwala sprzedawcy dobrać właściwy symbol katalogowy.
Jeżeli na pasku widnieje pełne oznaczenie, przepisz je dokładnie razem z dodatkowymi literami, na przykład informacją o wersji uzębionej, zespolonej albo olejoodpornej. W praktyce to właśnie pełny symbol, a nie sam pomiar ręczny, jest najpewniejszym punktem wyjścia.
Po dobraniu nowego elementu porównaj jego przekrój ze starym i sprawdź, czy prawidłowo układa się w rowku. Dobrze zmierzony pasek powinien pracować bez poślizgu, nie przegrzewać się i utrzymywać właściwe napięcie w całym zakresie regulacji.
