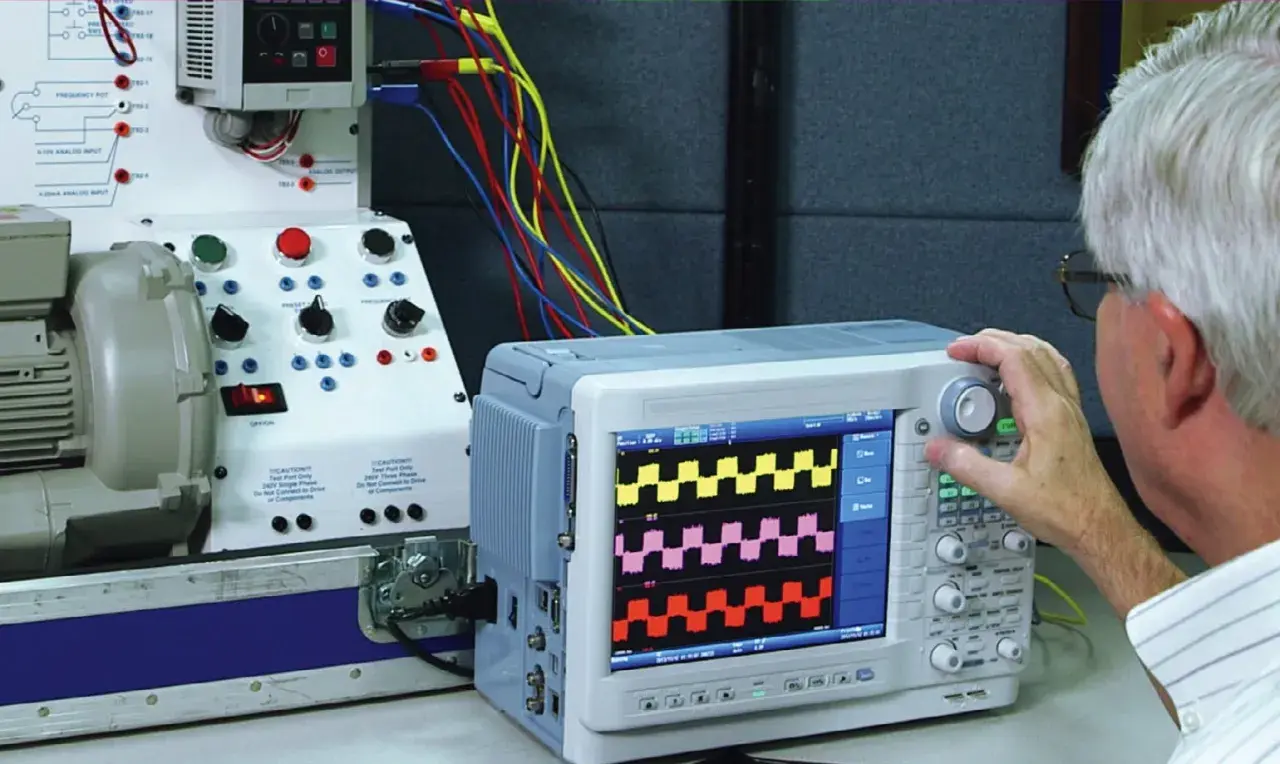

Silnik buczy, wybija zabezpieczenie albo nagle traci moment? W takiej sytuacji nie zaczynam od przypadkowego podłączania zasilania, tylko od oględzin, pomiaru uzwojeń i sprawdzenia izolacji. Poniżej pokazuję, jak bezpiecznie sprawdzić silnik trójfazowy, co zmierzyć zwykłym multimetrem, kiedy potrzebny jest miernik izolacji oraz jak odróżnić uszkodzenie silnika od problemu z zasilaniem.
Sprawny silnik trójfazowy przechodzi kilka niezależnych prób
- Odłącz zasilanie, zastosuj blokadę przed przypadkowym załączeniem i sprawdź brak napięcia.
- Zmierz trzy uzwojenia oraz porównaj ich rezystancję zamiast skupiać się na jednej wartości.
- Zbadaj izolację między uzwojeniami a obudową odpowiednim miernikiem, nie zwykłym multimetrem.
- Sprawdź napięcia i prądy fazowe, ponieważ usterka może znajdować się w zasilaniu, styczniku albo przewodzie.
- Nie podłączaj megomierza do falownika ani do układów elektronicznych połączonych z silnikiem.
Najpierw odłącz silnik i przygotuj stanowisko
Silnik trójfazowy może być zasilany napięciem około 400 V międzyfazowo, dlatego błędny pomiar grozi porażeniem lub łukiem elektrycznym. Przed zdjęciem pokrywy zacisków wyłączam rozłącznik, zabezpieczam go przed ponownym załączeniem i sprawdzam brak napięcia odpowiednim przyrządem na wszystkich parach faz oraz względem przewodu ochronnego.
Sam fakt wyłączenia przycisku sterowniczego nie wystarcza. Stycznik może być sklejony, a instalacja może mieć dodatkowe źródło zasilania, na przykład grzałkę, hamulec lub układ sterowania. Prace przy obwodzie 400 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami, szczególnie gdy trzeba wykonać pomiary pod napięciem.
Do podstawowej diagnostyki przygotowuję multimetr, próbnik napięcia, cęgi prądowe oraz, jeśli trzeba, miernik rezystancji izolacji. Przydaje się też dokumentacja silnika i zdjęcie połączeń w puszce. Oznaczam przewody przed rozłączeniem, ponieważ zamiana dwóch faz zmieni kierunek obrotów, a pomyłka w mostkach może spowodować niewłaściwe skojarzenie uzwojeń.
Co odczytać z tabliczki znamionowej
Na początku zapisuję napięcia, prąd znamionowy, moc, częstotliwość, prędkość obrotową i sposób połączenia. Oznaczenia 230/400 V zwykle oznaczają pracę w trójkącie przy 230 V oraz w gwieździe przy 400 V, ale zawsze decyduje schemat producenta i sposób zasilania.
Jeżeli silnik pracuje z falownikiem, sprawdzam także jego parametry. W takim układzie nie oceniam urządzenia wyłącznie na podstawie napięcia mierzonego zwykłym multimetrem, a badanie izolacji wykonuję dopiero po całkowitym odłączeniu falownika od zacisków silnika.
Oględziny i próba mechaniczna często pokazują problem od razu
Zanim przyłożę końcówki miernika, oglądam obudowę, wentylator, puszkę zaciskową i przewody. Szukam nadtopień, przebarwień, zapachu spalenizny, wilgoci i luźnych zacisków. Ślady przegrzania przy jednym zacisku mogą wskazywać na słaby styk, a nie na uszkodzenie samego uzwojenia.
Przy odłączonym zasilaniu obracam wałem ręką. Powinien poruszać się płynnie, bez chrobotania, wyraźnych zacięć i nadmiernego luzu. Opór wynikający z wentylatora jest normalny, natomiast szorstka praca lub metaliczne odgłosy kierują uwagę na łożyska, tarcie wirnika albo problem z napędzaną maszyną.
Sprawdzam również, czy wentylator nie jest zatkany kurzem i czy silnik nie pracował w zbyt wysokiej temperaturze. Częste przegrzewanie może uszkodzić izolację, nawet gdy rezystancja uzwojeń mierzona multimetrem wygląda poprawnie. Z tego powodu sam pomiar omomierzem nigdy nie daje pełnej odpowiedzi.

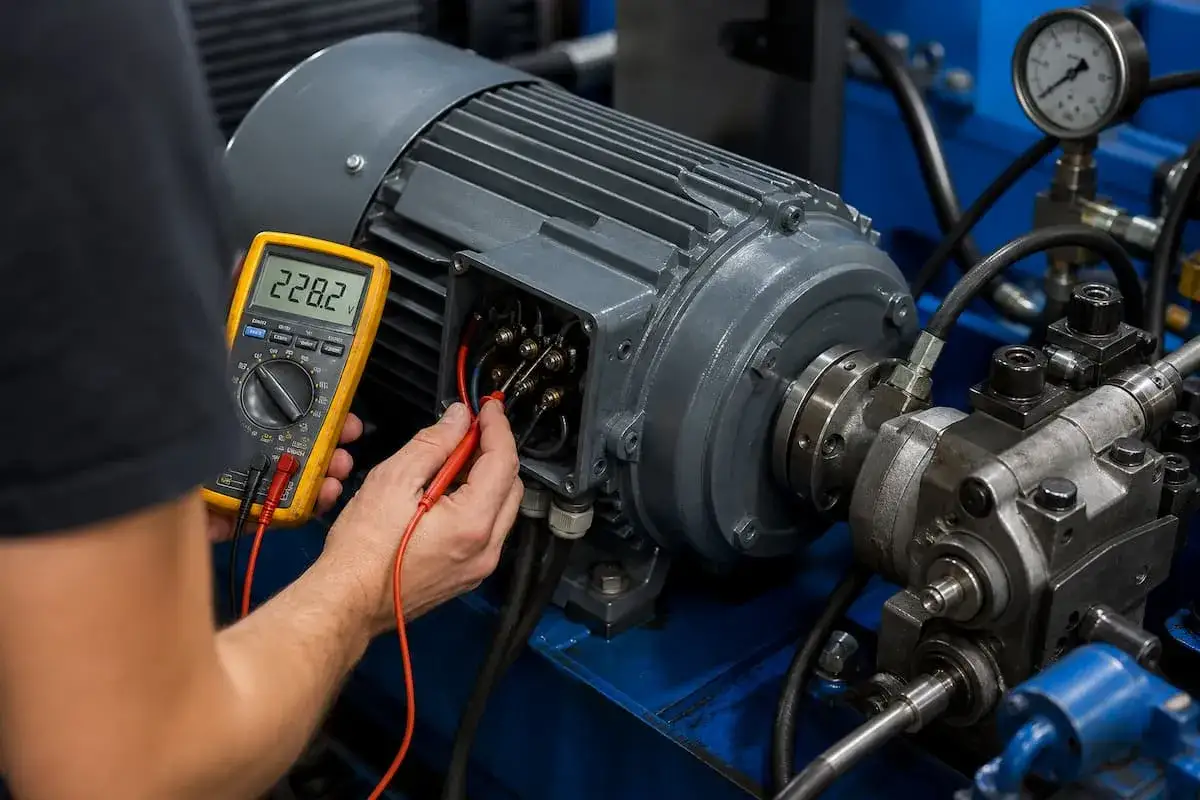

Pomiar uzwojeń multimetrem pokaże przerwę i duże różnice
W typowym silniku z sześcioma wyprowadzonymi końcami odłączam mostki gwiazdy lub trójkąta i mierzę trzy pary uzwojeń. Są to zwykle punkty U1-U2, V1-V2 oraz W1-W2. Wyniki powinny być do siebie zbliżone, ponieważ trzy uzwojenia mają podobną konstrukcję.
- Ustaw multimetr na najniższy zakres rezystancji.
- Zewrzyj sondy i sprawdź opór przewodów pomiarowych.
- Zmierz pierwszą, drugą i trzecią parę końców uzwojeń.
- Zapisz wyniki wraz z temperaturą silnika.
- Porównaj wartości, uwzględniając błąd miernika i przewodów.
Przykładowo odczyty 5,8 Ω, 5,9 Ω i 5,8 Ω wyglądają spójnie, natomiast 5,8 Ω, 5,9 Ω i 9,7 Ω wymagają wyjaśnienia. Bardzo duża rezystancja albo wskazanie przerwy oznacza najczęściej uszkodzone połączenie lub przerwę w uzwojeniu. Prawie zerowy wynik może z kolei oznaczać zwarcie między punktami pomiarowymi.
Nie przywiązuję się do jednej uniwersalnej wartości w omach. Mały silnik może mieć uzwojenia o rezystancji kilku omów, a większa jednostka może mieć wartości znacznie niższe. W pomiarach małych rezystancji istotny staje się opór przewodów, dlatego dokładniejsza diagnostyka wymaga miernika niskorezystancyjnego z kompensacją przewodów.
Jeśli mostki pozostają założone, pomiar między zaciskami liniowymi nie pokazuje bezpośrednio jednej cewki. W gwieździe otrzymuje się sumę dwóch uzwojeń, a w trójkącie układ zależności jest bardziej złożony. Do oceny pojedynczych uzwojeń najlepiej rozłączyć punkt gwiazdowy lub mostki, o ile konstrukcja silnika na to pozwala.
Równe rezystancje nie wykluczają zwarcia międzyzwojowego. Taka usterka może być niewidoczna dla zwykłego omomierza, ponieważ zwarciu ulega tylko część zwojów. Jej objawami bywają nadmierny prąd, szybkie nagrzewanie, buczenie i nierówna praca.
Badanie izolacji wymaga megomierza i właściwego przygotowania
Rezystancję izolacji sprawdzam między uzwojeniami a metalową obudową połączoną z przewodem ochronnym. Do tego służy miernik rezystancji izolacji, potocznie megomierz, który przykłada napięcie stałe wyższe niż zwykły multimetr. Pomiar multimetrem ustawionym na zakres megaomów może wykryć jedynie ewidentne zwarcie, ale nie zastępuje próby izolacji.
Przed badaniem odłączam falownik, softstart, sterownik, czujniki elektroniczne i inne urządzenia, które mogłyby zostać uszkodzone napięciem pomiarowym. W typowych silnikach niskiego napięcia często stosuje się próbę napięciem 500 V DC przez 60 sekund, ale właściwe ustawienie zawsze powinno wynikać z dokumentacji silnika i przyjętej procedury serwisowej.
Przeczytaj również: Moduł liniowy: śrubowy czy pasowy? Wybierz idealny dla siebie!
Jak wykonać podstawowy pomiar
- Odłącz wszystkie przewody silnika od układu zasilania i sterowania.
- Połącz obudowę silnika z przewodem ochronnym.
- Zmierz izolację między uzwojeniami a obudową.
- Jeżeli uzwojenia można rozdzielić, sprawdź każdą fazę osobno.
- Po zakończeniu pomiaru rozładuj uzwojenia przez uziemienie.
Wynik powinien być wysoki i podobny dla wszystkich faz. W praktyce spotyka się wartości od kilku do setek megaomów, zależnie od wieku, temperatury, wilgotności i stanu izolacji. Nie ma jednej liczby, która automatycznie potwierdza sprawność każdego silnika. Wartość rzędu 1-2 MΩ w używanym, wilgotnym silniku może być sygnałem do suszenia i dalszej diagnostyki, a nie powodem do natychmiastowego uruchomienia.
Nowy, suchy silnik zwykle osiąga znacznie wyższe wartości. Najbardziej miarodajne jest porównanie z wcześniejszymi pomiarami wykonanymi w podobnej temperaturze. Spadek rezystancji w kolejnych kontrolach bywa ważniejszy niż pojedynczy wynik, który sam w sobie wygląda jeszcze akceptowalnie.
Temperatura i wilgoć mają duży wpływ na odczyt. Zapisuję więc temperaturę obudowy, warunki otoczenia i czas pomiaru. Po badaniu nie dotykam od razu zacisków, ponieważ uzwojenia mogą pozostać naładowane. Rozładowanie po pomiarze jest obowiązkową częścią procedury, nie dodatkiem.
Sprawdzenie zasilania pozwala nie pomylić awarii silnika z awarią instalacji
Jeśli pomiary odłączonego silnika są prawidłowe, sprawdzam obwód zasilający. Pomiar wykonuje się między każdą parą faz, czyli L1-L2, L2-L3 i L3-L1. Napięcia powinny być zbliżone, a większa różnica może wskazywać na brak fazy, uszkodzony bezpiecznik, wypalony styk stycznika albo luźne połączenie.
Nie ignoruję nawet niewielkiej asymetrii napięcia, szczególnie w silniku mocno obciążonym. Około 1% nierównowagi napięć może już wyraźnie zwiększyć nierównowagę prądów i temperaturę uzwojeń. Dokładną ocenę wykonuję według danych producenta, parametrów sieci oraz zasad obowiązujących dla konkretnej instalacji.
Podczas pracy elektryk może zmierzyć prąd cęgami na każdej fazie. Odczyty powinny być podobne i mieścić się w warunkach określonych na tabliczce znamionowej. Zbyt wysoki prąd przy równych napięciach może oznaczać przeciążenie mechaniczne, zablokowane łożysko, zły sposób połączenia gwiazda-trójkąt albo uszkodzenie uzwojeń.
Prąd niższy od znamionowego nie zawsze oznacza dobry stan silnika. Przy pracy bez obciążenia może być naturalnie mały, ale przy rzeczywistym obciążeniu jego spadek może wynikać z braku momentu, poślizgu lub problemu z przekazywaniem napędu. Pomiar prądu ma sens dopiero wtedy, gdy wiadomo, w jakich warunkach pracuje maszyna.
Próba pracy ujawnia hałas, kierunek obrotów i przegrzewanie
Uruchomienie wykonuję dopiero po zaliczeniu wcześniejszych kontroli. Jeżeli jest taka możliwość, najpierw odłączam maszynę napędzaną i obserwuję silnik bez obciążenia przez krótki czas. Sprawdzam kierunek obrotów, hałas, drgania, zapach oraz wzrost temperatury.
Nie oceniam silnika tylko po tym, że wystartował. Uszkodzenie klatki wirnika, zwarcie międzyzwojowe albo problem z łożyskiem może ujawnić się dopiero po kilku minutach. Zapisuję prądy wszystkich faz i porównuję je z tabliczką znamionową. Silnik, który szybko się nagrzewa mimo poprawnego startu, nie powinien wracać do normalnej eksploatacji bez wyjaśnienia przyczyny.
Jeśli kierunek obrotów jest nieprawidłowy, w klasycznym układzie zasilania zamienia się miejscami dwie fazy po odłączeniu napięcia. Przy falowniku kierunek zmienia się w jego parametrach albo zgodnie z instrukcją urządzenia. Nie wolno samodzielnie zamieniać przewodów na wyjściu falownika bez sprawdzenia zaleceń producenta.
Jak odczytać wyniki i zdecydować o dalszym działaniu
| Objaw | Prawdopodobna przyczyna | Co sprawdzić dalej |
|---|---|---|
| Jedna para uzwojeń ma przerwę | Uszkodzone uzwojenie, przewód lub zacisk | Punkty połączeń, ciągłość przewodów i stan uzwojenia |
| Rezystancje mocno się różnią | Zwarcie częściowe, słaby styk lub błąd połączenia | Połączenia, pomiar niskorezystancyjny i test uzwojeń |
| Niska izolacja do obudowy | Wilgoć, zabrudzenie, starzenie lub przebicie izolacji | Suszenie, czyszczenie i ponowny pomiar albo remont |
| Silnik buczy i pobiera nierówny prąd | Brak fazy, zła kolejność połączeń lub uszkodzenie uzwojenia | Napięcia międzyfazowe, stycznik, mostki i prądy fazowe |
| Silnik szybko się nagrzewa | Przeciążenie, złe chłodzenie, łożyska lub zwarcie międzyzwojowe | Obciążenie mechaniczne, wentylacja, prądy i diagnostyka specjalistyczna |
Nie podejmuję decyzji na podstawie jednego dobrego pomiaru. Prawidłowa rezystancja uzwojeń nie wyklucza problemu z izolacją, a dobra izolacja nie potwierdza sprawności mechanicznej. Najpewniejszy obraz daje zestaw oględzin, pomiarów elektrycznych i krótkiej próby pracy.
Jeżeli wynik jest graniczny, silnik był zalany, długo nie pracował albo pracuje w ważnym urządzeniu, zlecam badanie zakładowi zajmującemu się silnikami. Specjalista może wykonać próbę przepięciową, analizę prądu, badanie drgań lub ocenę wirnika. To rozsądniejsze niż kilkukrotne uruchamianie urządzenia z nadzieją, że problem sam zniknie.
Krótka kontrola przed ponownym uruchomieniem silnika
- Sprawdź, czy obudowa i przewód ochronny są prawidłowo połączone.
- Upewnij się, że mostki odpowiadają napięciu zasilania.
- Porównaj trzy rezystancje uzwojeń.
- Wykonaj pomiar izolacji po odłączeniu elektroniki.
- Sprawdź napięcia międzyfazowe i prądy pod obciążeniem.
- Obserwuj temperaturę, hałas, drgania i kierunek obrotów.
Jeżeli silnik przechodzi te próby, a objaw nadal występuje, przyczyny szukam w układzie napędzanym, zabezpieczeniach, styczniku, przewodach albo nastawach falownika. Taka kolejność ogranicza ryzyko kosztownej pomyłki i pozwala szybko ustalić, czy problem rzeczywiście znajduje się w samym silniku.
