Gdy wiertarka, pompa albo napęd przenośnika zaczyna pracować, energia elektryczna musi zostać zamieniona na ruch wału. Wyjaśniam, jak przebiega ten proces, za co odpowiadają stojan, wirnik i pole magnetyczne oraz czym różnią się silniki prądu stałego i przemiennego. Pokazuję też, skąd biorą się straty, dlaczego urządzenie się nagrzewa i co sprawdzić przy doborze napędu do maszyny.
Najważniejsze informacje o przemianie energii w silniku
- Energia elektryczna zostaje przekształcona głównie w energię mechaniczną ruchu obrotowego.
- Za obrót odpowiada oddziaływanie pola magnetycznego stojana i wirnika.
- Część energii zamienia się w ciepło, hałas i drgania, dlatego sprawność nigdy nie wynosi 100%.
- Silniki AC, DC, bezszczotkowe i synchroniczne realizują ten sam cel, ale wymagają innych układów sterowania.
- O osiągach napędu decydują nie tylko moc i napięcie, lecz także moment obrotowy, obroty, chłodzenie i sposób pracy.
Silnik elektryczny zamienia energię elektryczną na ruch
Najkrócej mówiąc, silnik elektryczny zamienia energię elektryczną na energię mechaniczną. Prąd doprowadzony do uzwojeń wytwarza pole magnetyczne, a jego oddziaływanie z polem drugiej części maszyny powoduje powstanie momentu obrotowego. To właśnie moment, a nie sam przepływ prądu, wprawia wał w ruch.
W typowym napędzie energia przechodzi przez kilka etapów. Z sieci, akumulatora albo falownika trafia do uzwojeń, gdzie powstaje pole magnetyczne. Pole wywołuje siłę działającą na wirnik, a wirnik przekazuje ruch przez wał, sprzęgło, przekładnię lub bezpośrednio na element roboczy maszyny.
| Etap | Co się dzieje |
|---|---|
| Doprowadzenie energii | Prąd płynie przez uzwojenia silnika. |
| Wytworzenie pola | Uzwojenia lub magnesy tworzą pole magnetyczne. |
| Powstanie momentu | Pola magnetyczne oddziałują na siebie i wywołują obrót. |
| Przekazanie napędu | Wał dostarcza moment do pompy, wentylatora, przekładni albo narzędzia. |
W praktyce nie cała moc pobrana z instalacji trafia na wał. Część tracona jest w rezystancji uzwojeń, łożyskach, wentylatorze i rdzeniu magnetycznym. Dlatego przy wyborze napędu patrzę nie tylko na moc znamionową, ale również na sprawność, warunki chłodzenia i obciążenie.
Jak pole magnetyczne wprawia wirnik w obrót

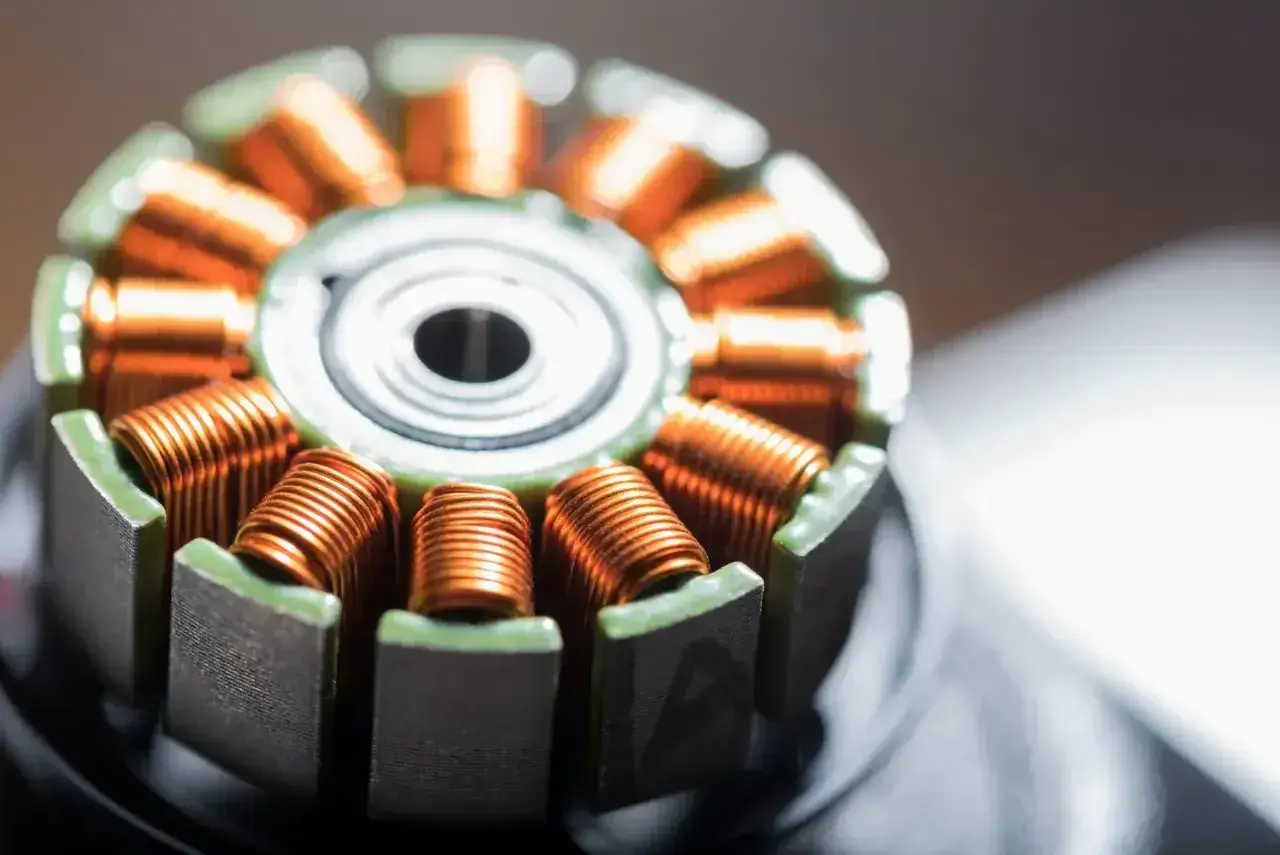

Najważniejsze elementy silnika to stojan, czyli nieruchoma część wytwarzająca jedno z pól magnetycznych, oraz wirnik, który obraca się wewnątrz stojana. Między nimi znajduje się niewielka szczelina powietrzna. Jej wielkość ma znaczenie, ponieważ zbyt duża osłabia oddziaływanie pól, a zbyt mała zwiększa ryzyko ocierania.

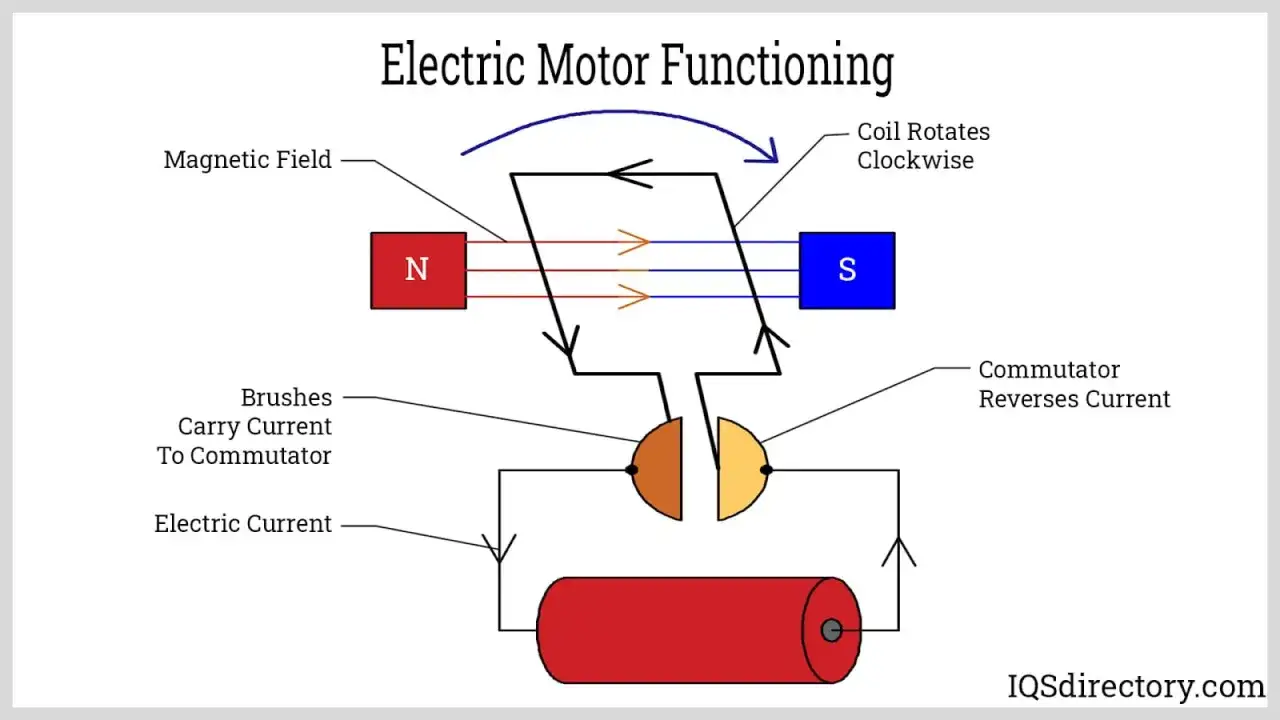

W uzwojeniu płynie prąd, a przewodnik znajdujący się w polu magnetycznym doświadcza siły elektrodynamicznej. W wielu przewodach rozmieszczonych wokół wirnika siły te tworzą parę sił, czyli moment obrotowy. Po zmianie kierunku prądu albo po odpowiednim przesuwaniu pola wirnik nie zatrzymuje się, lecz kontynuuje obrót.
Rola stojana i wirnika
- Stojan tworzy pole magnetyczne i utrzymuje uzwojenia lub magnesy w odpowiednim położeniu.
- Wirnik reaguje na pole stojana i przenosi moment na wał.
- Uzwojenia są cewkami z przewodów, przez które płynie prąd.
- Komutator lub sterownik zmienia sposób zasilania cewek, aby obrót był ciągły.
- Łożyska podtrzymują wał i ograniczają tarcie.
W silniku prądu stałego rolę przełącznika pełni zwykle mechaniczny komutator ze szczotkami. W konstrukcjach bezszczotkowych robi to elektronika, która przełącza uzwojenia w odpowiednich chwilach. To rozwiązanie ogranicza zużycie mechaniczne, ale zwiększa znaczenie sterownika i czujników położenia.
Dobrym obrazowym przykładem jest wentylator. Gdy obciążenie jest małe, silnik może osiągać wysokie obroty przy niewielkim momencie. Pompa albo podnośnik potrzebuje zupełnie innej charakterystyki, ponieważ od początku musi pokonać większy opór. Ta sama moc nie oznacza takich samych możliwości rozruchu.
Rodzaj zasilania zmienia sposób pracy napędu
Silniki elektryczne różnią się konstrukcją, ponieważ inne wymagania stawia akumulator, a inne sieć trójfazowa. W warsztacie najczęściej spotyka się silniki indukcyjne, jednofazowe, komutatorowe oraz bezszczotkowe. Poniższe zestawienie pokazuje, gdzie każdy z nich ma najwięcej sensu.
| Typ silnika | Najważniejsza cecha | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Indukcyjny trójfazowy | Prosta i trwała konstrukcja | Pompy, sprężarki, obrabiarki, przenośniki | Do regulacji obrotów zwykle potrzebuje falownika |
| Jednofazowy | Może pracować z sieci 230 V | Wentylatory, małe pompy, urządzenia warsztatowe | Gorszy rozruch i mniejsza moc niż w wielu układach trójfazowych |
| Komutatorowy | Duża prędkość i wysoki moment rozruchowy | Wiertarki, szlifierki, odkurzacze | Szczotki i komutator zużywają się |
| Bezszczotkowy | Niska potrzeba konserwacji i dobra sprawność | Narzędzia akumulatorowe, pojazdy, automatyka | Wymaga odpowiedniego sterownika elektronicznego |
| Synchroniczny z magnesami | Precyzyjna prędkość i wysoka sprawność | Robotyka, serwonapędy, nowoczesne pojazdy | Wyższy koszt układu i bardziej wymagające sterowanie |
Nie ma jednego najlepszego typu silnika. Do prostego wentylatora często wystarczy niedrogi silnik jednofazowy, ale do napędu osi maszyny CNC potrzebna będzie kontrola pozycji i momentu. Właśnie dlatego parametry aplikacji są ważniejsze od samej nazwy silnika.
Co dzieje się z energią, która nie trafia na wał
Sprawność silnika określa, jaka część pobranej mocy staje się użyteczną mocą mechaniczną. Jeżeli urządzenie pobiera 1000 W, a na wale oddaje 850 W, jego sprawność wynosi 85%. Pozostałe 150 W musi zostać odprowadzone, głównie w postaci ciepła.
Przeczytaj również: Tabliczka znamionowa silnika trójfazowego - Jak ją czytać?
Najczęstsze źródła strat
- Straty miedziane powstają wskutek oporu uzwojeń i rosną wraz z obciążeniem oraz prądem.
- Straty w rdzeniu wynikają z przemagnesowania materiału i prądów wirowych.
- Straty mechaniczne obejmują tarcie łożysk, uszczelnień i opory wentylatora.
- Straty w sterowniku pojawiają się w falowniku, tranzystorach i przewodach zasilających.
W małych, tanich napędach sprawność może być wyraźnie niższa niż w dużych silnikach przemysłowych. Dobrze dobrane jednostki trójfazowe osiągają często sprawność rzędu 80-95%, zależnie od mocy, obciążenia i klasy wykonania. Wartość z tabliczki znamionowej dotyczy konkretnego punktu pracy, a nie każdego możliwego obciążenia.
Przegrzewanie nie zawsze oznacza uszkodzenie uzwojeń. Przyczyną może być zablokowany wentylator, zabrudzone kanały chłodzące, zbyt częste rozruchy albo praca przy niedopasowanym napięciu. Z mojego doświadczenia wynika, że czyszczenie i kontrola obciążenia często daje więcej niż pochopna wymiana całego silnika.
Kiedy silnik działa odwrotnie i staje się generatorem
Ta sama maszyna może pracować w drugą stronę. Jeżeli zewnętrzna siła obraca wałem, a układ elektryczny odbiera powstającą energię, silnik działa jak generator. Energia mechaniczna zostaje wtedy przekształcona w elektryczną.
Zjawisko to występuje podczas hamowania regeneracyjnego w pojazdach elektrycznych, opuszczania obciążenia w podnośniku albo zwalniania napędu z dużym kołem zamachowym. Nie każdy silnik i nie każdy sterownik potrafi bezpiecznie oddawać energię do sieci lub akumulatora. Potrzebny jest układ, który ją przyjmie, ograniczy napięcie i odprowadzi nadmiar.
W napędach z falownikiem energia hamowania może zostać przekazana do rezystora hamowania. Rezystor zamienia ją na ciepło, dlatego jego moc i sposób chłodzenia muszą odpowiadać warunkom pracy. Bez takiego rozwiązania napięcie w obwodzie pośrednim może wzrosnąć powyżej bezpiecznego poziomu.
Jak dobrać napęd do konkretnej maszyny
Dobór warto zacząć od odbiornika, a nie od katalogu silników. Pompa, piła, sprężarka i przenośnik mają inne wymagania rozruchowe oraz inne przebiegi momentu. Sama moc w kilowatach nie odpowie, czy urządzenie ruszy pod obciążeniem.
- Określ wymagany moment i obroty na wale maszyny.
- Sprawdź napięcie zasilania, liczbę faz i częstotliwość sieci.
- Ustal, czy napęd pracuje ciągle, czy wykonuje częste rozruchy i zatrzymania.
- Dobierz sposób chłodzenia, stopień ochrony IP oraz odporność na pył i wilgoć.
- Zweryfikuj wymiary, średnicę wału, sposób mocowania i kierunek obrotów.
- Jeżeli potrzebna jest regulacja, dobierz również falownik albo sterownik.
Przy pracy ciągłej silnik powinien mieć zapas, ale zbyt duże przewymiarowanie też nie jest dobrym pomysłem. Jednostka pracująca stale przy bardzo małym obciążeniu może działać mniej ekonomicznie, a koszt zakupu będzie niepotrzebnie wyższy. Najrozsądniej dobrać ją do realnego obciążenia i zostawić umiarkowany margines na rozruch oraz chwilowe przeciążenia.
Przed podłączeniem trzeba sprawdzić tabliczkę znamionową, zabezpieczenia i schemat zacisków. Błędne połączenie uzwojeń, brak przewodu ochronnego albo zbyt mały przekrój przewodów może doprowadzić do awarii i stwarza ryzyko porażenia. Przy napięciach sieciowych pomiary oraz podłączenie powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Co sprawdzić, zanim uznasz silnik za uszkodzony
Brak startu może wynikać z uszkodzonego kondensatora, zadziałania zabezpieczenia, przerwy w uzwojeniu albo mechanicznego zablokowania wału. Hałas często wskazuje na łożyska, ale podobny objaw może powodować niewspółosiowość sprzęgła. Z kolei spadek obrotów pod obciążeniem bywa skutkiem przeciążenia, zbyt niskiego napięcia lub nieprawidłowej konfiguracji falownika.
- Odłącz zasilanie i sprawdź, czy wał obraca się bez wyczuwalnych zacięć.
- Odczytaj napięcie, prąd znamionowy, moc i sposób połączenia z tabliczki.
- Poszukaj śladów przegrzania, zapachu spalenizny, pyłu i wilgoci.
- Skontroluj chłodzenie, łożyska, przewody oraz zabezpieczenia.
- Nie zwiększaj zabezpieczenia tylko po to, aby silnik przestał je wyzwalać.
Najważniejszy wniosek jest prosty. Silnik potrzebuje nie tylko energii elektrycznej, lecz także właściwego pola magnetycznego, chłodzenia i obciążenia zgodnego z jego konstrukcją. Gdy te warunki są spełnione, napęd pracuje sprawnie, a jego energia elektryczna rzeczywiście trafia tam, gdzie powinna, czyli na wał i do napędzanej maszyny.
