Dobór napędu zaczyna się od prostego pytania: czy ważniejsza jest duża siła, cicha praca, możliwość przeniesienia ruchu na większą odległość, czy może precyzja bez luzu? W tym artykule porządkuję najważniejsze rodzaje przekładni, wyjaśniam ich działanie, zalety i ograniczenia oraz pokazuję, jak dopasować rozwiązanie do maszyny, silnika i warunków pracy.
Najważniejsze informacje o przekładniach w jednym miejscu
- Przekładnie zębate zapewniają wysoką sprawność i stałe przełożenie, ale wymagają dokładnego ustawienia oraz smarowania.
- Przekładnie pasowe pracują cicho i dobrze tłumią drgania, jednak pas może się ślizgać lub rozciągać.
- Przekładnie łańcuchowe przenoszą większe obciążenia niż pasowe, lecz są głośniejsze i wymagają kontroli smarowania.
- Przekładnie ślimakowe pozwalają uzyskać duże przełożenie w zwartej obudowie, ale zwykle tracą więcej energii na tarcie.
- Przekładnie planetarne łączą wysoką gęstość momentu z kompaktową budową i często trafiają do automatyki oraz robotyki.
- Przy wyborze liczą się nie tylko obroty i moc, ale też moment obrotowy, luz, cykl pracy, temperatura i sposób smarowania.
Jak uporządkować różne przekładnie
Przekładnia zmienia sposób przekazywania ruchu między wałem napędzającym a napędzanym. Może obniżyć prędkość i zwiększyć moment obrotowy, podnieść obroty, zmienić kierunek ruchu albo przenieść napęd między wałami ustawionymi pod kątem. W praktyce najczęściej dzieli się ją według sposobu przenoszenia siły oraz geometrii współpracujących elementów.
Podstawowa klasyfikacja obejmuje przekładnie cierne, zębate, cięgnowe i śrubowe. Do cięgnowych zaliczamy przede wszystkim układy pasowe oraz łańcuchowe. W maszynach spotyka się także rozwiązania specjalne, takie jak przekładnie planetarne, falowe i cykloidalne, które należą do grupy mechanizmów zębatych o bardziej złożonej kinematyce.
Co oznacza przełożenie
Przełożenie określa stosunek prędkości wału wejściowego do prędkości wału wyjściowego. Dla prostej pary kół zębatych można przyjąć wzór i = n1/n2 = z2/z1, gdzie „n” oznacza prędkość obrotową, a „z” liczbę zębów. Gdy i wynosi 4, wał wyjściowy obraca się około cztery razy wolniej, ale dostępny moment rośnie, pomniejszony o straty.
Przy redukcji obrotów liczy się również sprawność. Jeśli silnik dostarcza 10 Nm, przełożenie wynosi 5, a sprawność całego stopnia to 90%, na wyjściu otrzymamy w przybliżeniu 45 Nm. To wartość orientacyjna, ponieważ rzeczywisty wynik zależy od obciążenia, temperatury, smarowania i zużycia elementów.
Przekładnie zębate do precyzyjnego przenoszenia momentu
W przekładni zębatej ruch przechodzi przez zazębiające się koła. Dzięki temu przełożenie pozostaje stałe, a poślizg praktycznie nie występuje. To właśnie dlatego takie rozwiązania dominują w skrzyniach biegów, obrabiarkach, motoreduktorach, przekładniach przemysłowych i wielu układach automatyki.
Walcowe zęby proste i skośne
Koła o zębach prostych są stosunkowo łatwe i tanie w produkcji. Dobrze sprawdzają się przy mniejszych prędkościach, ale podczas zazębienia mogą generować wyraźny hałas i uderzenia. Zęby skośne zazębiają się płynniej, dlatego zapewniają cichszą pracę i większą nośność, choć powodują także siły osiowe wymagające odpowiedniego łożyskowania.
W przekładniach o dużej mocy stosuje się czasem uzębienie daszkowe, nazywane również jodełkowym. Dwie przeciwne pochylnie zębów ograniczają siłę osiową, ale wykonanie takiego koła jest bardziej skomplikowane i kosztowniejsze.
Stożkowe i kątowe
Przekładnie stożkowe służą do zmiany kierunku obrotu, najczęściej o 90 stopni. Wersje z zębami prostymi są prostsze, natomiast odmiany spiralne pracują płynniej i lepiej znoszą większe prędkości. Spotkamy je między innymi w napędach różnicowych, przekładniach kątowych oraz maszynach, w których silnik musi być ustawiony poprzecznie względem mechanizmu roboczego.
Listwa zębata i przekładnia planetarna
Układ koło zębate plus listwa zębata zmienia ruch obrotowy na liniowy. Stosuje się go w stołach przesuwu, bramach, obrabiarkach oraz układach pozycjonowania. Jego zaletą jest możliwość uzyskania długiego przesuwu bez stosowania bardzo długiej śruby.
Przekładnia planetarna wykorzystuje koło centralne, satelity oraz koło pierścieniowe. Kilka zazębień przenosi obciążenie jednocześnie, dzięki czemu mechanizm może być mały, mocny i odporny na przeciążenia. Minusem jest bardziej skomplikowana konstrukcja, wyższa cena i większe wymagania dotyczące jakości montażu.
Przekładnie pasowe i łańcuchowe do elastycznego napędu
Przekładnie cięgnowe są dobrym wyborem, gdy wały znajdują się w większej odległości od siebie albo gdy napęd powinien tłumić drgania. Elementem pośrednim może być pas płaski, klinowy, zębaty lub łańcuch. Ja szczególnie cenię te układy w prostych maszynach warsztatowych, bo są łatwe do serwisowania i nie wymagają tak precyzyjnej obudowy jak przekładnie zębate.
Pasowe

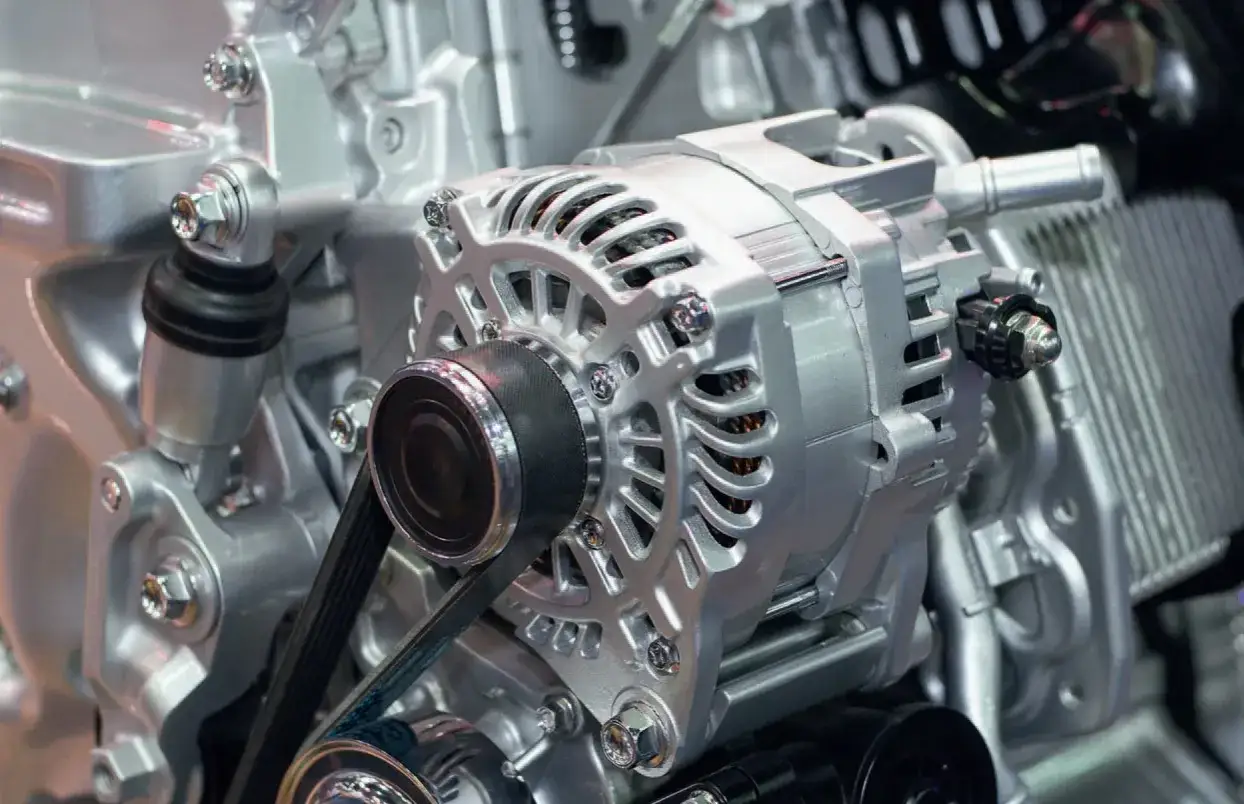

Pas klinowy przenosi moment dzięki tarciu między bokami pasa a rowkiem koła. Jest niedrogi, cichy i dobrze znosi niewielkie niewspółosiowości. Nie daje jednak idealnie stałego przełożenia, ponieważ przy przeciążeniu może wystąpić poślizg.
Pas zębaty współpracuje z kołami wyposażonymi w zęby, dlatego nie ślizga się w normalnych warunkach pracy. Wykorzystuje się go w napędach rozrządu, ploterach, drukarkach, maszynach pakujących i układach pozycjonowania. Trzeba jednak pilnować napięcia, temperatury oraz kontaktu z olejem, jeśli materiał pasa nie jest na niego odporny.
Orientacyjna sprawność napędu pasowego mieści się często w granicach 90-98%, ale zależy od rodzaju pasa, średnicy kół, napięcia i liczby zmian kierunku. Zbyt luźny pas będzie się ślizgał, a zbyt mocno napięty przyspieszy zużycie łożysk.
Łańcuchowe
Łańcuch rolkowy przenosi moment przez zazębienie z kołem łańcuchowym. W porównaniu z pasem lepiej znosi wysokie obciążenia i pracę w trudniejszych warunkach, dlatego jest częsty w przenośnikach, maszynach rolniczych, motocyklach i napędach pomocniczych.
Nie jest jednak rozwiązaniem bezobsługowym. Łańcuch wymaga kontroli wydłużenia, smarowania i ustawienia kół w jednej płaszczyźnie. Gdy luz staje się zbyt duży, pojawia się hałas, szarpanie oraz ryzyko przeskakiwania. W praktyce łańcuch zużywa się szybciej przy zapyleniu, braku smaru i częstych zmianach obciążenia.
Przekładnie ślimakowe, falowe i cykloidalne
Nie każdy układ dobiera się pod kątem maksymalnej sprawności. Czasem ważniejsza jest duża redukcja w jednym stopniu, ograniczona przestrzeń albo możliwość zatrzymania mechanizmu bez dodatkowego hamulca. W takich zadaniach przewagę zyskują przekładnie specjalne.
Ślimakowe

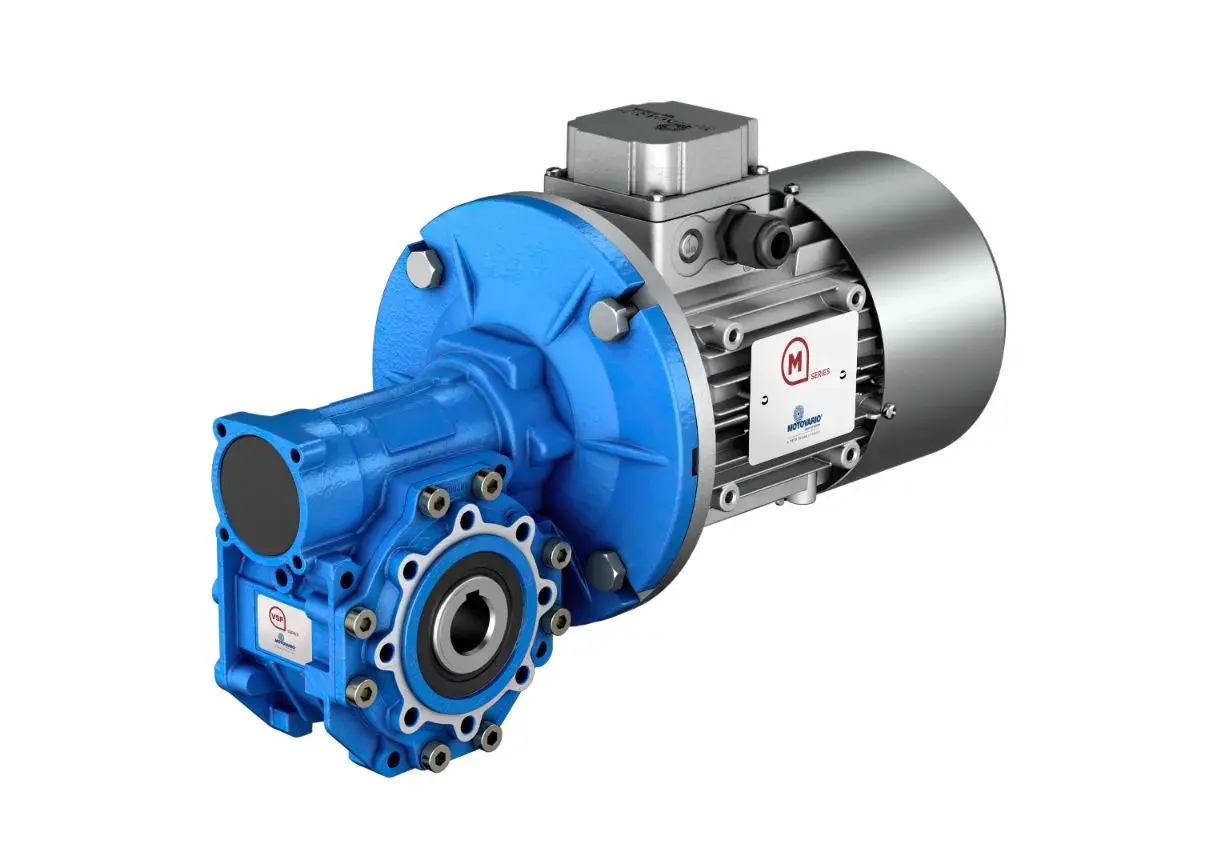

Przekładnia ślimakowa składa się ze ślimaka przypominającego śrubę oraz współpracującej z nim ślimacznicy. Osie obu elementów są zwykle ustawione prostopadle, a jedna para może zapewnić przełożenie od kilku do nawet kilkudziesięciu w jednym stopniu.
Jej dużą zaletą jest zwarta budowa i możliwość uzyskania znacznej redukcji. Przy odpowiedniej geometrii może też wykazywać samohamowność, czyli utrudniać obrót wału wyjściowego pod wpływem obciążenia. Nie należy jednak zakładać tego automatycznie, ponieważ zależy to od kąta linii śrubowej, tarcia, obciążenia i stanu zużycia.
Ceną za tę funkcjonalność jest tarcie ślizgowe. Sprawność może wynosić około 50-95%, przy czym niższe wartości dotyczą zwykle dużych przełożeń i niekorzystnych warunków pracy. Przekładnia ślimakowa może więc być świetna do bramy lub podnośnika, ale niekoniecznie do napędu, w którym każda strata energii ma znaczenie.
Falowe i cykloidalne
Przekładnia falowa wykorzystuje elastyczny element odkształcany podczas pracy. Pozwala uzyskać bardzo duże przełożenie, mały luz i niewielkie gabaryty. Z tego powodu pojawia się w robotach, manipulatorach i precyzyjnych osiach pozycjonujących, choć jej cena i wrażliwość na przeciążenia ograniczają zastosowanie w prostych maszynach.
Przekładnia cykloidalna przenosi obciążenie przez współpracę tarczy cykloidalnej z kołkami lub rolkami. Jest odporna na udary i może pracować z dużym momentem, ale wymaga starannego wykonania. W automatyce wybiera się ją przede wszystkim wtedy, gdy ważniejsza od najniższej ceny jest trwałość i mały luz.
Porównanie napędów pod kątem zastosowania
Sama nazwa przekładni nie wystarczy do podjęcia decyzji. Ten sam silnik może współpracować z kilkoma rozwiązaniami, ale każde z nich inaczej zachowa się podczas rozruchu, przeciążenia i pracy ciągłej.
| Typ przekładni | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Zębata walcowa | Wysoka sprawność i stałe przełożenie | Hałas, wymagane dokładne ustawienie | Motoreduktory, maszyny, skrzynie biegów |
| Stożkowa | Zmiana kierunku osi napędu | Wrażliwość na obciążenia osiowe | Przekładnie kątowe, mechanizmy różnicowe |
| Pasowa | Cicha praca i tłumienie drgań | Poślizg lub rozciąganie pasa | Wentylatory, sprężarki, obrabiarki |
| Łańcuchowa | Duża nośność przy dłuższym rozstawie wałów | Hałas i konieczność smarowania | Przenośniki, motocykle, maszyny rolnicze |
| Ślimakowa | Duża redukcja i kompaktowa obudowa | Straty energii oraz nagrzewanie | Bramy, podnośniki, napędy pomocnicze |
| Planetarna | Duży moment przy małych wymiarach | Wyższa cena i złożony serwis | Robotyka, automatyka, napędy trakcyjne |
W uproszczeniu można przyjąć, że przekładnia zębata lub planetarna pasuje do napędów wymagających wysokiej sprawności, a pasowa do układów, w których liczy się prostota i niski poziom hałasu. Ślimakowa ma sens przy dużej redukcji i ograniczonej przestrzeni, lecz trzeba zaakceptować większe straty cieplne.
Jak dobrać przekładnię do maszyny
Dobór zaczynam od danych, które rzeczywiście opisują warunki pracy. Moc silnika jest ważna, ale sama nie mówi, czy mechanizm poradzi sobie z ruszaniem pod obciążeniem. Potrzebne są również prędkość wejściowa, wymagane obroty wyjściowe, moment, liczba uruchomień oraz charakter obciążenia.
Przeczytaj również: Budowa wózka widłowego - maszt, widły i hydraulika
Najważniejsze parametry
- Przełożenie określa, jak mocno trzeba zmienić prędkość.
- Moment obrotowy mówi, jakie obciążenie wał może bezpiecznie przenieść.
- Współczynnik pracy uwzględnia rozruchy, udary i czas działania.
- Luz kątowy ma znaczenie w robotyce i pozycjonowaniu.
- Sprawność wpływa na zużycie energii oraz temperaturę obudowy.
- Warunki otoczenia obejmują zapylenie, wilgoć, temperaturę i kontakt z chemią.
- Sposób montażu decyduje o obciążeniu łożysk i prawidłowym smarowaniu.
Przy częstych rozruchach wybieram przekładnię z zapasem momentu, a nie model dobrany wyłącznie do mocy znamionowej silnika. Dla przenośnika z ciężkim ładunkiem ważniejszy może być moment przy starcie niż sprawność przy ustalonej prędkości. Z kolei w osi pozycjonującej liczy się mały luz, więc tani reduktor ślimakowy może okazać się pozorną oszczędnością.
Nie wolno pomijać temperatury. Straty mocy zamieniają się w ciepło, a wysoka temperatura przyspiesza starzenie oleju, uszczelek i elementów z tworzywa. Jeżeli obudowa jest gorąca, a producent nie podaje dopuszczalnej temperatury pracy, trzeba sprawdzić poziom oleju, obciążenie, prędkość oraz poprawność montażu zamiast od razu wymieniać silnik.
Co najczęściej psuje prawidłowo dobrany napęd
Wiele awarii nie wynika z błędnej konstrukcji przekładni, tylko z montażu. Niewspółosiowość wałów, zbyt mocno napięty pas, źle ustawione koła łańcuchowe albo nieodpowiedni olej mogą skrócić życie mechanizmu bardziej niż sama intensywna praca.
- Przeciążenie podczas rozruchu może uszkodzić zęby lub sprzęgło, nawet gdy moc znamionowa wygląda poprawnie.
- Brak smarowania zwiększa tarcie, hałas i temperaturę.
- Zły kierunek montażu może spowodować niewłaściwe zanurzenie kół w oleju.
- Ignorowanie luzu prowadzi do uderzeń, drgań i szybszego zużycia uzębienia.
- Łączenie niepasujących elementów może przenieść obciążenia na wały i łożyska.
Przed uruchomieniem sprawdzam mocowanie, osiowość, poziom oleju, napięcie pasa lub łańcucha oraz kierunek obrotów. Po kilku godzinach pracy dobrze jest ponownie ocenić temperaturę, hałas i ewentualne wycieki. Taka krótka kontrola często wykrywa problem, zanim koszt naprawy wzrośnie do ceny całego reduktora.
W przypadku przekładni zębatych sygnałem ostrzegawczym jest narastający, jednostajny szum albo metaliczne stukanie. W napędach pasowych częściej pojawia się pisk i nierówna praca, a w łańcuchowych charakterystyczne grzechotanie. Nie każdy hałas oznacza awarię, ale zmiana dźwięku w czasie zwykle zasługuje na sprawdzenie.
Dobry wybór zależy od całego układu napędowego
Najlepsza przekładnia nie jest tą o największym przełożeniu ani najniższej cenie. Powinna odpowiadać na konkretne warunki pracy: wymagany moment, obroty, dokładność, częstotliwość rozruchów, temperaturę i dostępne miejsce.
Do prostego wentylatora często wystarczy napęd pasowy, do ciężkiego przenośnika sprawdzi się łańcuch lub reduktor zębaty, a do precyzyjnej osi robota lepsza będzie przekładnia planetarna, falowa albo cykloidalna. Zanim zamówisz element, porównaj dane katalogowe z rzeczywistym cyklem pracy maszyny. To właśnie ta zgodność, a nie sama nazwa rozwiązania, decyduje o trwałości i bezawaryjnej pracy napędu.
