Gdy wózek widłowy zaczyna tracić stabilność, wolniej podnosi ładunek albo zużywa więcej energii, przyczyną często nie jest pojedyncza część, lecz współpraca kilku układów. Budowa wózka widłowego podporządkowana jest jednemu zadaniu: bezpiecznemu przewożeniu i podnoszeniu ładunków. Poniżej wyjaśniam, z czego składa się taka maszyna, jak działają jej najważniejsze zespoły i czym różnią się wersje elektryczne od spalinowych.
Najważniejsze elementy decydujące o pracy wózka
- Maszt, karetka i widły odpowiadają za podnoszenie oraz utrzymanie ładunku.
- Przeciwwaga równoważy ciężar znajdujący się z przodu maszyny.
- Hydraulika zamienia ciśnienie oleju na ruch wideł i przechył masztu.
- Udźwig zależy od środka ciężkości ładunku, wysokości podnoszenia i konfiguracji osprzętu.
- Napęd elektryczny dobrze sprawdza się w halach, a spalinowy w cięższej pracy i na zewnątrz.
Budowa wózka widłowego obejmuje kilka współpracujących układów
Najłatwiej wyobrazić sobie wózek jako połączenie pojazdu jezdnego i urządzenia podnośnikowego. Rama przenosi obciążenia, układ napędowy zapewnia ruch, a maszt z hydrauliką podnosi ładunek. Każda z tych części wpływa na bezpieczeństwo, dlatego awaria pozornie drugorzędnego elementu, na przykład rolki masztu, może mieć poważne skutki.
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Rama i podwozie | Łączą wszystkie zespoły i przenoszą obciążenia | Pęknięcia, korozja, odkształcenia |
| Maszt | Prowadzi karetkę i umożliwia podnoszenie | Zużycie prowadnic, rolek, łańcuchów i siłowników |
| Karetka | Przenosi obciążenie na widły lub osprzęt | Luzy, pęknięcia, sprawność blokad |
| Widły | Podpierają i transportują ładunek | Zużycie pięty, wygięcie, pęknięcia |
| Przeciwwaga | Stabilizuje maszynę podczas podnoszenia | Uszkodzenia mocowań i zmiany konstrukcyjne |
| Układ hydrauliczny | Steruje podnoszeniem, przechyłem i osprzętem | Wycieki, spadek ciśnienia, nierówna praca |
W praktyce nie traktuję tych zespołów jako niezależnych modułów. Na przykład zużyty olej hydrauliczny może przyspieszyć zużycie pompy, a niewłaściwie ustawione widły zwiększają obciążenie jednej strony karetki. To właśnie takie drobne zależności często decydują o kosztach serwisu.
Rama, osie i przeciwwaga
Rama jest stalową podstawą wózka. Do niej mocuje się maszt, osie, układ napędowy, kabinę oraz przeciwwagę. W modelach czołowych przeciwwaga znajduje się z tyłu i równoważy moment wywołany przez ładunek umieszczony przed przednią osią.
Nie oznacza to jednak, że można bezpiecznie podnieść dowolny ciężar, jeśli wózek ma dużą masę własną. Udźwig znamionowy dotyczy określonego środka ciężkości ładunku i konkretnej wysokości podnoszenia. Informacje z tabliczki znamionowej mają pierwszeństwo przed ogólną wartością podawaną dla danego modelu.

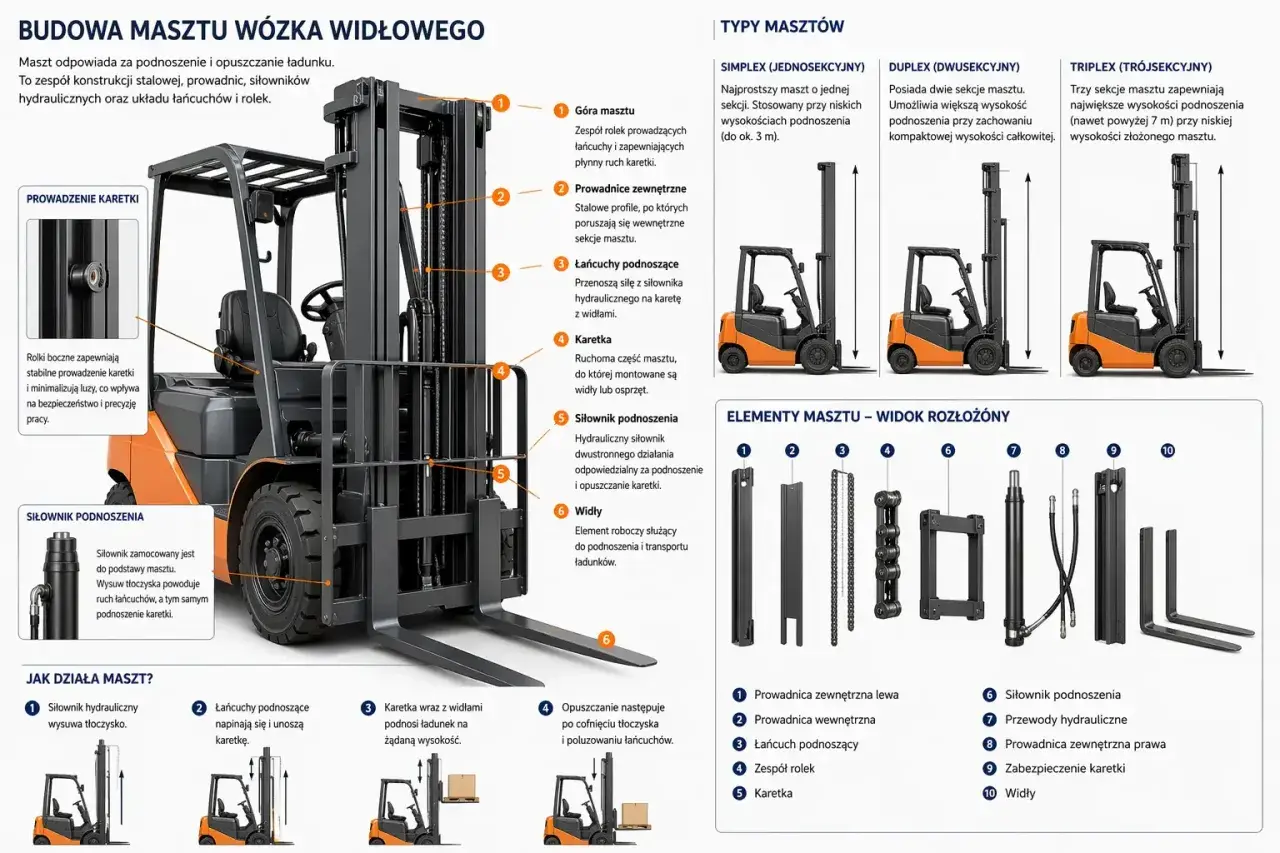

Maszt, karetka i widły tworzą układ podnoszenia
Maszt to pionowa konstrukcja z prowadnicami, po których przesuwa się karetka. Karetka, nazywana też płytą czołową, przenosi widły i może współpracować z dodatkowym osprzętem, takim jak przesuw boczny, chwytak do bel albo obrotnica.
W masztach stosuje się między innymi siłowniki hydrauliczne, rolki prowadzące i łańcuchy. Siłownik nie zawsze podnosi karetkę bezpośrednio. W wielu konstrukcjach jego ruch jest przenoszony przez łańcuch, co pozwala uzyskać większą wysokość podnoszenia przy stosunkowo krótkim skoku tłoka.
Rodzaje masztów
- Maszt simplex ma jedną ramę wysuwaną i prostą konstrukcję. Sprawdza się przy standardowym składowaniu.
- Maszt duplex oferuje większą wysokość podnoszenia, często z funkcją wolnego skoku, czyli podnoszenia wideł bez znacznego zwiększania wysokości całego masztu.
- Maszt triplex składa się z trzech segmentów i pozwala pracować na większych wysokościach, ale zwykle jest cięższy i bardziej wymagający dla hydrauliki.
Wysokość złożonego masztu często wynosi około 2-3,5 m, natomiast wysokość podnoszenia może przekraczać 6 m, a w specjalistycznych wózkach magazynowych być jeszcze większa. Przed wyborem trzeba sprawdzić oba parametry. Sam maksymalny zasięg nie wystarczy, jeśli wózek nie przejedzie przez bramę lub nie zmieści się pod instalacją.
Widły nie są elementem „na oko”
Widły wykonuje się najczęściej ze stali stopowej. Ich nośność zależy od długości, przekroju, sposobu mocowania i odległości środka ciężkości ładunku od trzonu. Najbardziej obciążona jest pięta widły, dlatego jej nadmierne starcie, pęknięcie lub trwałe wygięcie powinno wykluczyć element z dalszej pracy.
Typowy błąd polega na wsuwaniu wideł tylko częściowo pod paletę. Ładunek powinien być podparty możliwie głęboko i równomiernie, a rozstaw wideł dopasowany do palety. Zamiana wideł na przypadkowy osprzęt również może zmienić udźwig całej maszyny.
Hydraulika zamienia ciśnienie oleju w ruch ładunku
Układ hydrauliczny składa się zwykle ze zbiornika oleju, pompy, filtrów, zaworów, przewodów i siłowników. Pompa tłoczy olej, a zawory kierują go do odpowiedniego siłownika. W ten sposób operator może podnosić i opuszczać karetkę, przechylać maszt albo sterować wyposażeniem dodatkowym.
Ważne jest, że hydraulika nie zwiększa bez ograniczeń możliwości maszyny. Zawór bezpieczeństwa chroni układ przed nadmiernym ciśnieniem, ale nie sprawia, że wózek może podnosić ciężar większy niż przewidział producent. Próby regulowania zaworu „dla większej mocy” mogą doprowadzić do uszkodzenia pompy, przewodów albo konstrukcji masztu.
Przeczytaj również: Sprzęgło palcowe - Wybór, montaż i błędy, których unikniesz
Objawy problemów z hydrauliką
- Widły opadają po zatrzymaniu podnoszenia.
- Maszt porusza się skokowo lub wyraźnie wolniej niż wcześniej.
- Pod wózkiem pojawiają się plamy oleju.
- Pompa pracuje głośniej, a olej szybko się nagrzewa.
- Osprzęt reaguje z opóźnieniem na ruch dźwigni.
Nie każdy spadek wydajności oznacza awarię pompy. Przyczyną bywa zapchany filtr, nieszczelny przewód, zużyte uszczelnienie siłownika albo zbyt niski poziom oleju. Diagnozę najlepiej rozpocząć od kontroli wycieków i parametrów zalecanych przez producenta, zamiast od razu wymieniać najdroższy element.
Napęd elektryczny i spalinowy zmieniają charakter maszyny
Wózki elektryczne wykorzystują silniki trakcyjne zasilane z akumulatora. W zależności od konstrukcji stosuje się baterie kwasowo-ołowiowe lub litowo-jonowe, a napięcia robocze często wynoszą 24, 48 albo 80 V. Energia zasila nie tylko jazdę, lecz także pompę hydrauliczną, układ kierowniczy i elektronikę sterującą.
Ich największą zaletą jest brak spalin i niższy hałas, dlatego dobrze pasują do hal, magazynów spożywczych oraz miejsc, w których liczy się czystość. Trzeba jednak zaplanować ładowanie, czas wymiany baterii i dostęp do odpowiedniej infrastruktury. Wózek litowo-jonowy ładuje się szybciej, ale zwykle kosztuje więcej na początku.
Modele spalinowe korzystają z silników Diesla, benzynowych lub zasilanych LPG. Zapewniają długi czas pracy i łatwe tankowanie, a wersje terenowe lepiej radzą sobie na nierównym podłożu. Ich ograniczeniami są emisja spalin, hałas i większe wymagania wentylacyjne, szczególnie podczas pracy wewnątrz budynku.
| Kryterium | Wózek elektryczny | Wózek spalinowy |
|---|---|---|
| Typowe zastosowanie | Hale, magazyny, praca zmianowa | Place, budowy, cięższe zadania zewnętrzne |
| Hałas i emisje | Niski hałas, brak spalin w miejscu pracy | Wyższy hałas i emisje zależne od paliwa |
| Obsługa | Ładowanie, kontrola baterii, układ elektryczny | Serwis silnika, filtrów, oleju i instalacji paliwowej |
| Największe ograniczenie | Czas pracy i organizacja ładowania | Wentylacja oraz koszty paliwa i emisji |
Moim zdaniem wybór napędu powinien wynikać z warunków pracy, a nie z samej ceny zakupu. Tani wózek spalinowy używany w małej, słabo wentylowanej hali może wygenerować większe problemy niż droższy elektryczny model dobrze dopasowany do rytmu pracy.
Operator korzysta z układu jezdnego i systemów bezpieczeństwa
Układ jezdny obejmuje koła, osie, hamulce, przekładnię, kierowanie oraz elementy zawieszenia. W typowym wózku czołowym przednie koła są napędzane, a tylna oś skrętna pozwala uzyskać mały promień skrętu. Taka konstrukcja ułatwia manewrowanie, ale sprawia też, że tył maszyny podczas skrętu zachodzi na bok.
Stan ogumienia ma bezpośredni wpływ na stabilność. Opony pełne są odporne na przebicia i często wybiera się je do hal, natomiast pneumatyczne lepiej tłumią nierówności na zewnątrz. Różnica średnicy lub zużycia między kołami może zmienić zachowanie wózka podczas hamowania i skręcania.
Stanowisko operatora obejmuje fotel, pas bezpieczeństwa, kierownicę, pedały, dźwignie hydrauliczne, wskaźniki i elementy sterowania. Osłona górna chroni przed spadającymi przedmiotami, ale nie zastępuje prawidłowego ułożenia ładunku. Przed rozpoczęciem pracy sprawdzam również sygnał dźwiękowy, światła, hamulec postojowy, sygnalizację cofania i widoczność przez maszt.
Wózki podlegają wymaganiom dozoru technicznego, a zakres kontroli zależy od rodzaju urządzenia i jego dokumentacji. UDT wskazuje między innymi na znaczenie prawidłowej eksploatacji, przeglądów i prowadzenia dokumentacji. W praktyce oznacza to, że sam sprawny silnik nie wystarcza, jeśli niesprawny jest maszt, hamulec albo zabezpieczenie operatora.
Co sprawdzić przed zakupem lub dopuszczeniem do pracy
Przy oględzinach używanego egzemplarza zaczynam od tabliczki znamionowej i dokumentacji. Powinny zgadzać się między innymi udźwig, środek ciężkości, wysokość podnoszenia oraz masa własna. Brak czytelnej tabliczki albo nieudokumentowane modyfikacje są sygnałem, żeby wstrzymać zakup do czasu wyjaśnienia sprawy.
- Sprawdź ramę, przeciwwagę i mocowanie masztu pod kątem pęknięć oraz napraw.
- Oceń zużycie wideł, ich blokady i równoległość.
- Podnieś ładunek testowy zgodny z dokumentacją i obserwuj, czy maszt nie opada.
- Skontroluj wycieki, przewody hydrauliczne, łańcuchy i rolki prowadzące.
- Wykonaj jazdę próbną, sprawdzając hamowanie, skręt, cofanie i pracę na pochyłości.
- W modelu elektrycznym sprawdź stan baterii i ładowarki, a w spalinowym rozruch, dymienie oraz pracę silnika.
Nie polecam oceniać wózka wyłącznie po godzinach pracy na liczniku. Maszyna pracująca krótko, lecz z przeciążeniami i zaniedbanym serwisem, może być w gorszym stanie niż intensywnie używany egzemplarz z pełną historią przeglądów. Najwięcej mówi spokojny test pod obciążeniem oraz stan elementów nośnych.
Dobry wózek zaczyna się od zgodności konstrukcji z zadaniem
Najważniejsza zasada jest prosta: dobiera się nie sam wózek, lecz cały układ obejmujący napęd, maszt, widły, osprzęt i warunki pracy. Wysokie regały wymagają odpowiedniego masztu, ciężkie ładunki stabilnej konfiguracji, a ciasne alejki właściwego promienia skrętu.
Przed rozpoczęciem eksploatacji trzeba sprawdzić instrukcję, tabliczkę znamionową, stan techniczny i wymagania organizacyjne zakładu. Najdroższym błędem nie jest wybór słabszego silnika, lecz praca z niewłaściwym udźwigiem albo niesprawnym układem podnoszenia. To od tych elementów zależy zarówno wydajność, jak i bezpieczeństwo ludzi znajdujących się w pobliżu maszyny.
