Gdy wał zaczyna przesuwać się wzdłuż osi, zwykłe łożysko promieniowe może szybko stracić trwałość. Łożysko oporowe przejmuje właśnie takie siły, stabilizuje położenie wału i ogranicza tarcie w maszynach, przekładniach oraz napędach. Wyjaśniam, czym różnią się jego odmiany, jak dobrać właściwy typ, na co uważać podczas montażu i po czym rozpoznać zużycie.
Dobór zależy przede wszystkim od kierunku i wartości obciążenia
- Siła osiowa działa równolegle do wału i jest głównym obciążeniem tego podzespołu.
- Łożyska kulkowe nadają się do umiarkowanych obciążeń i wyższych prędkości.
- Łożyska wałeczkowe przenoszą większy nacisk, ale zwykle pracują przy niższych prędkościach.
- Przed zakupem trzeba sprawdzić Fa, Fr, obroty, temperaturę, smarowanie i niewspółosiowość.
- Najczęstsze błędy to zły kierunek pracy, niewłaściwe podparcie podkładek i montaż udarowy.
Czym jest łożysko oporowe i jak działa

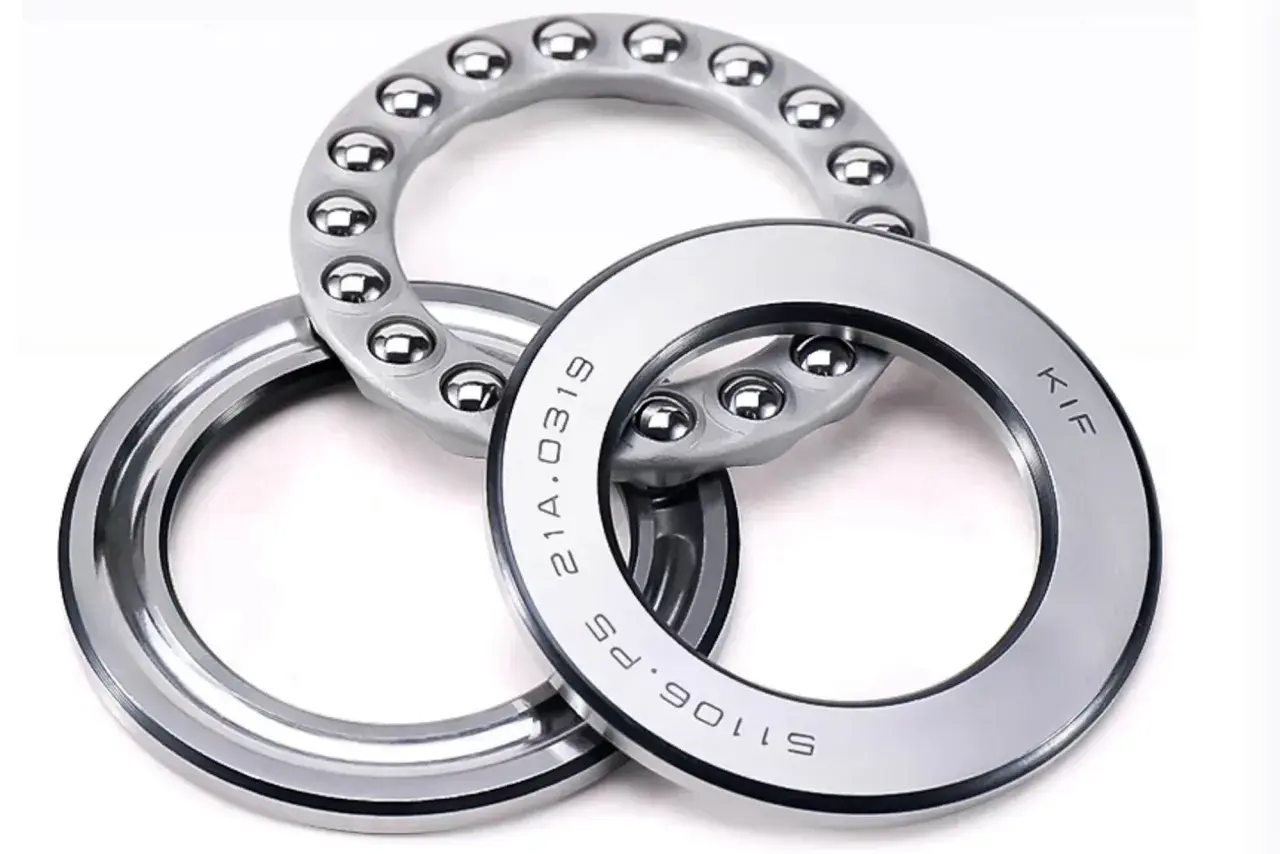

To element przeznaczony do przenoszenia obciążenia działającego równolegle do osi wału. W zależności od konstrukcji siła przechodzi przez kulki, wałeczki albo powierzchnie ślizgowe, a podzespół ogranicza przesuwanie wału w jednym lub dwóch kierunkach.
Dla porównania łożysko promieniowe przejmuje obciążenia prostopadłe do osi, na przykład ciężar wirnika albo siły powstające przy napięciu pasa. W wielu maszynach oba rozwiązania pracują razem. Łożysko promieniowe prowadzi wał poprzecznie, a wersja oporowa utrzymuje jego położenie osiowe.
Nie każde łożysko oporowe może przenosić obciążenia promieniowe. Typowe modele kulkowe wzdłużne najlepiej sprawdzają się przy czystym nacisku osiowym. Jeżeli na wał działają jednocześnie duże siły osiowe i promieniowe, potrzebne może być łożysko stożkowe, skośne albo baryłkowe.
Gdzie stosuje się takie rozwiązania
Spotyka się je między innymi w przekładniach, dźwignikach śrubowych, pompach, obrabiarkach, wentylatorach i mechanizmach obrotowych. W napędzie śruby siła osiowa może powstawać przez docisk nakrętki, w pompie przez działanie ciśnienia na wirnik, a w maszynie pionowej przez ciężar obracających się elementów.
Warto odróżnić przemysłowe łożysko wzdłużne od łożyska oporowego sprzęgła samochodowego. Oba przenoszą nacisk osiowy, ale mają inną budowę, sposób prowadzenia i warunki pracy. Zamienność między nimi nie wchodzi w grę.
Najważniejsze rodzaje i ich ograniczenia
Podział nie sprowadza się wyłącznie do rozmiaru. Liczy się przede wszystkim rodzaj elementu tocznego, kierunek obciążenia, prędkość obrotowa i możliwość kompensowania błędów ustawienia.
| Typ | Najlepsze zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Kulkowe jednokierunkowe | Umiarkowane obciążenia osiowe, wyższe prędkości | Praca zasadniczo w jednym kierunku i niewielka odporność na siły promieniowe |
| Kulkowe dwukierunkowe | Nacisk zmieniający kierunek | Wymagają poprawnego ustalenia wału i dokładnego montażu |
| Walcowe oporowe | Duże obciążenia osiowe i wysoka sztywność | Większe tarcie oraz niższa dopuszczalna prędkość niż w wielu konstrukcjach kulkowych |
| Igiełkowe oporowe | Mała przestrzeń osiowa i duża nośność przy niewielkiej wysokości | Potrzebują bardzo twardych, płaskich powierzchni współpracujących |
| Baryłkowe oporowe | Duże siły osiowe, także z udziałem obciążenia promieniowego | Wyższa cena, większe gabaryty i wymagania dotyczące smarowania |
| Skośne lub stożkowe | Jednoczesne obciążenia osiowe i promieniowe | Często wymagają regulacji luzu lub napięcia wstępnego |
Kiedy wybrać kulki, a kiedy wałeczki
Kulki mają mniejszą powierzchnię styku, dlatego zwykle generują niższy opór toczenia i dobrze znoszą dużą prędkość obrotową. Nie są jednak idealne do bardzo wysokich nacisków. Wałeczki przenoszą większe obciążenia dzięki kontaktowi liniowemu, lecz wymagają lepszego smarowania i dokładniejszego ustawienia.
W ciasnym układzie często rozsądnym kompromisem jest odmiana igiełkowa. Zajmuje niewiele miejsca, ale nie naprawi problemu krzywej oprawy ani miękkiej powierzchni podparcia. W praktyce właśnie te dwa czynniki są często pomijane, a późniejsze uszkodzenie przypisuje się niesłusznie niskiej jakości łożyska.
Jak dobrać właściwy model do maszyny
Dobór zaczynam od warunków pracy, a dopiero później patrzę na oznaczenie katalogowe. Sam wymiar wału nie wystarcza, ponieważ dwa łożyska o tej samej średnicy otworu mogą mieć zupełnie inną nośność, prędkość graniczną i tolerancję na niewspółosiowość.
1. Określ kierunek oraz wartość siły
Podstawowe oznaczenie obciążenia osiowego to Fa, a promieniowego Fr. Trzeba ustalić, czy nacisk działa tylko w jedną stronę, czy zmienia kierunek. Do pracy dwukierunkowej potrzebny jest odpowiedni model albo para łożysk ustawionych w przeciwne strony.
Jeżeli siła wynika z momentu obrotowego, ciśnienia lub docisku śruby, najlepiej policzyć ją z danych maszyny, zamiast dobierać element „na oko”. Do obliczeń trwałości wykorzystuje się między innymi nośność dynamiczną C, a przy krótkotrwałych przeciążeniach także nośność statyczną C0.
2. Sprawdź prędkość, temperaturę i smarowanie
Przy wysokich obrotach korzystniejsze bywają łożyska kulkowe, niskotarciowe lub specjalnie smarowane. Przy dużym nacisku i umiarkowanej prędkości lepiej wypadają konstrukcje wałeczkowe. Producent określa dopuszczalne obroty osobno dla smaru i oleju, dlatego nie warto traktować jednej wartości jako uniwersalnej.
Temperatura pracy wpływa na luz, trwałość smaru i rozszerzalność elementów. Jeżeli urządzenie pracuje stale powyżej około 100°C, trzeba sprawdzić klasę temperaturową łożyska, środek smarny oraz wpływ rozszerzalności na napięcie układu.
Przeczytaj również: Relokacja maszyn przemysłowych – uniknij błędów i przestojów
3. Uwzględnij niewspółosiowość i warunki otoczenia
Gdy wał i oprawa nie są ustawione idealnie, przydatna może być odmiana samonastawna albo konstrukcja tolerująca niewielkie odchylenie kątowe. Nie należy jednak oczekiwać, że łożysko skompensuje poważnie krzywy wał czy zdeformowaną obudowę.
Pył, woda i opiłki skracają życie każdego łożyska. Przy pracy w wilgotnym lub zabrudzonym środowisku trzeba dobrać odpowiednie uszczelnienie, osłonę i smar. Czystość podczas montażu często ma większe znaczenie niż niewielka różnica między dwoma markowymi modelami.
Montaż decyduje o trwałości bardziej, niż się wydaje
Podkładki i pierścienie muszą mieć pełne, równe podparcie. Punktowe oparcie na krawędzi powoduje miejscowe przeciążenie bieżni i może doprowadzić do wgnieceń już podczas pierwszych cykli pracy.
Podczas wciskania należy przykładać siłę tylko do pierścienia, który jest osadzany. Jeżeli łożysko montuje się na wale, nacisk powinien przechodzić przez pierścień wewnętrzny. Gdy element trafia do oprawy, siłę przykłada się do pierścienia zewnętrznego. Uderzanie przez kulki lub wałeczki to prosty sposób na uszkodzenie bieżni przed uruchomieniem maszyny.
- Oczyść wał, oprawę i powierzchnie przylegania.
- Sprawdź średnice, płaskość oraz kierunek ustawienia podkładek.
- Użyj prasy albo odpowiedniej tulei montażowej zamiast przypadkowego młotka.
- Zastosuj smar zgodny z temperaturą i prędkością pracy.
- Po montażu sprawdź ręcznie płynność obrotu oraz luz osiowy.
W konstrukcjach wymagających wysokiej sztywności stosuje się napięcie wstępne, czyli kontrolowany nacisk eliminujący nadmierny luz. Zbyt małe napięcie pogarsza dokładność, ale zbyt duże szybko podnosi temperaturę i może zniszczyć łożysko. Regulację wykonuje się według dokumentacji konkretnego zespołu, nie na wyczucie.
Objawy zużycia i błędów eksploatacyjnych
Pierwszym sygnałem problemu bywa nietypowy szum, chrobotanie albo wzrost temperatury obudowy. Sam hałas nie wskazuje jeszcze jednoznacznie przyczyny, dlatego warto porównać temperaturę z podobnym, sprawnym zespołem i obserwować, czy pojawiają się drgania osiowe.
- Wyraźny luz osiowy może oznaczać zużycie bieżni, poluzowanie nakrętki albo nieprawidłowy montaż.
- Przegrzewanie często wynika z nadmiaru smaru, zbyt dużego napięcia lub przekroczenia prędkości.
- Wżery i odbarwienia wskazują na przeciążenie, zużycie zmęczeniowe albo pracę przy niewystarczającym smarowaniu.
- Korozja punktowa zwykle pojawia się po wniknięciu wilgoci lub przy długim postoju z drganiami.
- Nierówny obrót może być skutkiem zanieczyszczeń, uderzenia podczas montażu albo niewspółosiowości.
Nie wymieniałbym samego łożyska bez sprawdzenia gniazda, wału i elementów ustalających. Jeżeli nowe szybko ulega awarii, przyczyna często leży w przeciążeniu całego układu, złym napięciu pasa, niewyważeniu wirnika lub błędnej geometrii oprawy.
Co sprawdzić przed zamówieniem i po uruchomieniu
Przed zakupem zapisz średnicę wału, średnicę oprawy i dostępne miejsce osiowe. Do tego dopisz maksymalną siłę osiową, ewentualne obciążenie promieniowe, prędkość w obr./min, temperaturę, rodzaj smarowania i informację, czy nacisk działa w jednym kierunku.
Po uruchomieniu obserwuj temperaturę, hałas i luz przez pierwsze godziny pracy. Jeżeli podzespół szybko się nagrzewa, nie próbuj „rozchodzić” problemu. Wczesne zatrzymanie maszyny zwykle ogranicza uszkodzenia do łożyska, podczas gdy dalsza praca może zniszczyć wał, oprawę i koła przekładni.
Najbardziej praktyczna zasada jest prosta: dobieraj element do rzeczywistego obciążenia i warunków pracy, nie tylko do numeru starej części. Oznaczenie może pomóc znaleźć zamiennik, ale dopiero sprawdzenie kierunku siły, prędkości, podparcia i smarowania daje pewność, że nowe rozwiązanie będzie trwałe.
