Przemieszczanie maszyn przemysłowych to jeden z tych tematów, w których pozornie prosty ruch szybko zamienia się w projekt techniczny. Liczą się nie tylko gabaryty i masa, ale też odłączenie zasilania, oznaczenie przewodów, zabezpieczenie napędów, logistyka podnoszenia i ponowny rozruch po ustawieniu na nowym miejscu. W tym artykule pokazuję, jak wygląda cały proces, co najczęściej generuje ryzyko oraz jak przygotować halę, żeby maszyna wróciła do pracy bez zbędnych przestojów.
Najważniejsze rzeczy do sprawdzenia przed relokacją
- Najpierw oceniam masę, środek ciężkości, punkty podnoszenia i wrażliwość urządzenia na wstrząsy.
- Bez dokumentacji technicznej i planu odłączenia mediów rośnie ryzyko błędów przy montażu.
- W praktyce najwięcej problemów powodują fundament, poziomowanie i ponowne podłączenie napędów.
- Przy ciężkich maszynach albo urządzeniach pod dozorem trzeba wcześniej zaplanować sprzęt dźwigowy i odbiory.
- Najtańszy etap bywa transport, a najdroższe okazują się przestoje i poprawki po uruchomieniu.
Czym jest relokacja maszyn i kiedy nie wystarcza zwykły transport
W praktyce nie mówimy o samym przewiezieniu ładunku z punktu A do punktu B. Relokacja obejmuje demontaż, zabezpieczenie elementów, transport wewnętrzny albo zewnętrzny, ustawienie w nowym miejscu, podłączenie mediów i testy przed przekazaniem do pracy. Przy maszynach z napędami, sterowaniem PLC, pneumatyką lub hydrauliką to już pełny proces techniczny, a nie logistyczna ciekawostka.
Najczęściej taki ruch jest potrzebny wtedy, gdy zmienia się układ hali, firma przenosi linię na inną lokalizację, wymienia stary park maszynowy albo przygotowuje miejsce pod nowe urządzenie. Zdarza się też relokacja częściowa, czyli przestawienie maszyny w obrębie jednego zakładu. To pozornie prostszy wariant, ale wcale nie zawsze bezpieczniejszy, bo często trzeba pracować przy ograniczonej przestrzeni i bez możliwości pełnego rozstawienia sprzętu pomocniczego.
- Przeniesienie jednej maszyny do sąsiedniej hali zwykle wymaga precyzyjnego planu ustawienia i tras przejazdu.
- Przestawienie linii produkcyjnej jest trudniejsze, bo dochodzą połączenia między stanowiskami i synchronizacja napędów.
- Zmiana lokalizacji zakładu oznacza dodatkowo transport drogowy, zabezpieczenia transportowe i często ponowne uruchomienie od zera.
Ja patrzę na to zawsze szerzej: jeśli po drodze trzeba rozłączać napędy, odtwarzać geometrię i robić ponowny rozruch, zwykły transport nie opisuje już skali zadania. Kiedy w grę wchodzą media, sterowanie i precyzja ustawienia, trzeba przejść do planu krok po kroku.
Jak wygląda proces krok po kroku
| Etap | Co robię | Na co zwracam uwagę | Najczęstszy błąd |
|---|---|---|---|
| Audyt wstępny | Sprawdzam gabaryty, masę, punkty podnoszenia, dostęp do trasy i dokumentację techniczną. | Środek ciężkości, stan posadzki, szerokość przejść, wysokość bram i nośność podłoża. | Planowanie „na oko” bez pomiarów i zdjęć. |
| Odłączenie mediów | Rozłączam zasilanie, pneumatykę, hydraulikę, chłodzenie i ewentualne odciągi. | Opis przewodów, zabezpieczenie końcówek, blokadę przed przypadkowym uruchomieniem. | Pomylenie przewodów lub brak oznaczeń przy ponownym montażu. |
| Demontaż i znakowanie | Zdejmuję osłony, detale wystające, szafy pomocnicze i elementy podatne na uszkodzenie. | Porządek w śrubach, złączach i osprzęcie oraz dokumentację fotograficzną. | Pakowanie elementów bez opisu, co później wydłuża montaż. |

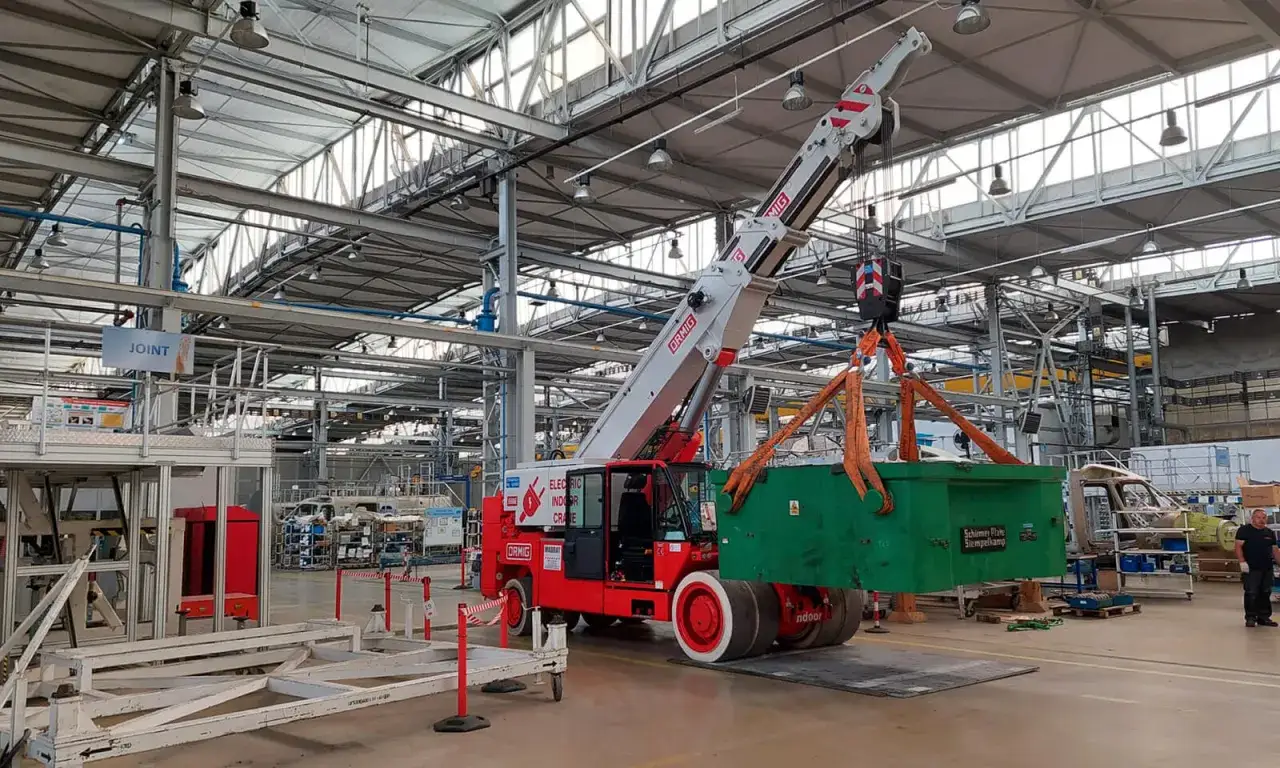

| Podnoszenie i transport | Dobieram wózek, suwnicę, dźwig albo zestaw rolek i ustawiam bezpieczną trasę przejazdu. | Punkt podparcia, promień skrętu, ryzyko przechyłu i kolizji z infrastrukturą. | Użycie sprzętu o zbyt małym udźwigu lub nieodpowiednich zawiesi. |
| Ustawienie i kotwienie | Pozycjonuję maszynę, poziomuję ją i mocuję do podłoża zgodnie z wymaganiami producenta. | Geometrię, drgania, dostęp serwisowy i miejsce na obsługę. | Założenie, że „jak stoi, to działa”, bez dokładnego wypoziomowania. |
| Uruchomienie i testy | Sprawdzam kierunek pracy, parametry zasilania, bezpieczeństwo i zachowanie pod obciążeniem. | Alarmy sterownika, pracę napędów, szczelność układów i stabilność cyklu. | Oddanie urządzenia po samym załączeniu, bez prób kontrolnych. |
Jak przypomina Państwowa Inspekcja Pracy, maszyny powinny być instalowane i użytkowane tak, by minimalizować ryzyko dla pracowników. To nie jest formalność, tylko praktyczna zasada, która w relokacji ma bardzo konkretne znaczenie: każdy skrót na etapie przygotowania wraca później w postaci przestoju albo awarii.
Ja zaczynam od zdjęć, pomiarów i oznaczeń, bo to najtańszy sposób na uniknięcie pomyłek. Przy maszynach z napędami serwo, falownikami albo enkoderami dochodzi jeszcze weryfikacja parametrów sterowania i test kierunku ruchu, a przy bardziej złożonych urządzeniach dobrze jest wcześniej ustalić, czy wchodzi w grę dodatkowa kontrola ze strony UDT. Kiedy przebieg prac jest rozpisany na etapy, łatwiej też ocenić czas i koszt całego zadania.
Największe problemy ujawniają się jednak nie w chwili podniesienia maszyny, tylko później, gdy trzeba odtworzyć warunki pracy w nowym miejscu.
Największe ryzyka techniczne i jak je ograniczyć
W relokacji najczęściej przegrywa nie siła, tylko niedoszacowanie ryzyka. Jedna źle dobrana pętla, pominięty punkt podparcia albo brak wiedzy o środkach ciężkości potrafią uszkodzić prowadnice, wrzeciono, korpus, osłony albo szafę sterowniczą. W maszynach precyzyjnych to szczególnie bolesne, bo naprawa geometrii bywa droższa niż samo przeniesienie.
- Przesunięty środek ciężkości - maszyna potrafi przechylić się już przy podnoszeniu, jeśli ciężar rozkłada się nierównomiernie.
- Wstrząsy i uderzenia - szczególnie groźne dla łożysk, prowadnic liniowych, czujników i elementów elektroniki sterującej.
- Uszkodzenie mediów - przewody hydrauliczne, pneumatyczne i elektryczne lubią pękać tam, gdzie nie zostały rozładowane mechanicznie.
- Utrata geometrii - po przestawieniu nawet niewielkie odchylenie poziomu może rozjechać pracę całego układu.
- Za słaba posadzka - lokalizacja może być dobra logistycznie, ale nie wytrzymać punktowego nacisku maszyny.
W praktyce ograniczam te ryzyka trzema rzeczami: doborem sprzętu do realnej masy, dokładnym oznaczaniem wszystkich połączeń i krótką próbą kontrolną przed pełnym rozruchem. Jeżeli maszyna była wcześniej zabudowana w linii, trzeba też sprawdzić, czy po ponownym ustawieniu nie zmienia się sposób jej obciążania przez elementy sąsiednie. Właśnie tutaj najłatwiej popełnić błąd, bo urządzenie „stoi”, ale nie pracuje już w tych samych warunkach.
Kiedy ryzyko jest policzone, dopiero wtedy ma sens mówienie o budżecie. Na tym etapie zwykle wychodzi, co naprawdę generuje koszt, a co tylko wygląda na kosztowne.
Co decyduje o kosztach i czasie
Nie wyceniam relokacji od samej odległości. Dla ciężkiej maszyny jadącej trzy metry po hali czasem potrzebny jest większy zasób sprzętu niż przy transporcie na kilka kilometrów, ale po prostych drogach. Największy wpływ mają gabaryt, masa, stopień demontażu, dostęp do miejsca pracy i konieczność odtworzenia instalacji.
| Czynnik | Jak wpływa na projekt |
|---|---|
| Masa i gabaryty | Określają, czy wystarczy wózek i rolki, czy potrzebny będzie dźwig, suwnica albo transport ponadgabarytowy. |
| Poziom złożoności maszyny | Maszyna z jedną osią jest prostsza niż centrum obróbcze, prasa czy linia z synchronizacją kilku napędów. |
| Zakres demontażu | Im więcej osłon, modułów i przewodów trzeba odtworzyć, tym większe ryzyko pomyłki i dłuższy montaż. |
| Warunki w starej i nowej lokalizacji | Brak miejsca manewrowego, wąskie przejazdy albo słaba posadzka potrafią wydłużyć pracę bardziej niż sam transport. |
| Automatyka i napędy | Falowniki, serwonapędy, enkodery i czujniki wymagają testów, bo po relokacji łatwo o rozjechanie parametrów. |
| Prace dodatkowe | Fundament, kotwienie, nowe zasilanie, kompensacja drgań i poprawki budowlane bardzo szybko podbijają koszt całego zadania. |
Jeśli chodzi o czas, to przy prostym transferze wewnątrz zakładu mówimy często o jednej zmianie lub 1-2 dniach. Przy średniej maszynie z demontażem osłon, ponownym ustawieniem i testami trzeba zwykle liczyć 2-5 dni. Pełna relokacja linii albo ciężkiego urządzenia procesowego potrafi zająć kilka dni do 2-3 tygodni, zwłaszcza gdy dochodzą prace budowlane i ponowne uruchomienie automatyki. To są widełki planistyczne, nie obietnica, ale dobrze pokazują skalę.
Wycena bywa więc bardziej zbiorem decyzji niż jedną stawką za „przestawienie”. Właśnie dlatego przy planowaniu prac wolę rozbić projekt na etapy, niż zgadywać jedną kwotę z góry.
Jak przygotować nową lokalizację, żeby maszyna od razu pracowała stabilnie
Nowe miejsce powinno być przygotowane przed przyjazdem sprzętu, nie po jego ustawieniu. Jeżeli czekasz z tym do ostatniej chwili, zaczynają się prowizorki: podkładki z przypadku, tymczasowe przewody, brak miejsca na serwis i późniejsze poprawki geometrii. To szczególnie ważne przy maszynach z napędami, gdzie stabilność zasilania i poprawny montaż mają bezpośredni wpływ na jakość pracy.
| Obszar | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Posadzka i fundament | Nośność, równość, kotwienie i odporność na drgania. | Źle przygotowane podłoże powoduje rozjechanie geometrii i przyspieszone zużycie. |
| Zasilanie elektryczne | Napięcie, zabezpieczenia, kierunek faz, jakość połączeń i dostęp do odłączenia awaryjnego. | Napędy i sterowanie są bardzo wrażliwe na błędy podłączenia oraz spadki parametrów. |
| Pneumatyka i hydraulika | Szczelność, ciśnienie robocze, stan węży i poprawność szybkozłączy. | Niewielki wyciek potrafi zatrzymać cały cykl albo obniżyć dokładność pracy. |
| Automatyka i komunikacja | Konfigurację sterownika, czujników, enkoderów, sieci przemysłowej i krańcówek. | Po relokacji łatwo o błąd adresacji, konflikt sygnałów lub utratę osi referencyjnej. |
| Bezpieczeństwo stanowiska | Osłony, kurtyny, blokady, strefy dojścia i miejsce na obsługę serwisową. | Maszyna może działać, ale nie będzie bezpieczna ani wygodna w utrzymaniu. |
| Dostęp eksploatacyjny | Miejsce na wymianę narzędzi, serwis łożysk, czyszczenie i kontrolę przewodów. | Brak dostępu generuje przestoje przy każdej drobnej interwencji. |
Ja zawsze sprawdzam też, czy po ustawieniu zostaje sensowny dostęp do szafy sterowniczej, napędów i punktów smarowania. To drobiazg, który w praktyce decyduje o późniejszej obsłudze bardziej niż efektowne ustawienie samej maszyny. Jeśli trzeba, wcześniej koryguję układ stanowiska, bo po rozładunku każdy taki ruch kosztuje znacznie więcej.
Przy tym etapie zwykle wychodzi, czy projekt był planowany pod realne warunki hali, czy tylko pod sam transport. A to właśnie tu najłatwiej rozpoznać, czy relokacja zakończy się sprawnie, czy zamieni w serię poprawek.
Najczęstsze błędy, które zamieniają prosty transfer w kosztowny przestój
W praktyce widzę kilka błędów, które wracają wyjątkowo często. Nie są spektakularne, za to bardzo drogie, bo zwykle wychodzą dopiero po montażu albo przy pierwszym uruchomieniu.
- Brak pomiaru trasy przejazdu, szerokości bram i wysokości przeszkód nad maszyną.
- Odłączanie przewodów bez zdjęć i opisów, przez co montaż zajmuje później kilka razy więcej czasu.
- Podnoszenie maszyny na przypadkowych punktach zamiast na miejscach przewidzianych przez producenta.
- Pomijanie prób na biegu jałowym i testów pod obciążeniem po ustawieniu urządzenia.
- Ignorowanie poziomowania i kotwienia, bo „maszyna stoi stabilnie bez tego”.
- Oszczędzanie na zabezpieczeniu elementów wrażliwych, takich jak czujniki, wrzeciona, siłowniki czy szafy sterownicze.
Właśnie takie drobiazgi robią największą różnicę między sprawną relokacją a kilkudniowym gaszeniem pożaru. Dobrze zorganizowany proces oszczędza nie tylko czas, ale też ludzi, którzy nie muszą później szukać przyczyny błędu w półrozebranej linii. Z tego powodu ostatni krok przed oddaniem maszyny traktuję jak osobny etap, a nie formalność.
Co sprawdzam tuż przed pierwszym uruchomieniem
Przed pierwszym startem wolę zrobić krótką, ale bardzo konkretną kontrolę. To moment, w którym można jeszcze wyłapać błąd w oznaczeniu przewodu, niedokręcony element, zły kierunek obrotów albo niespodziewane tarcie na prowadnicy. Na tym etapie nie chodzi o pośpiech, tylko o potwierdzenie, że wszystko zostało odtworzone zgodnie z założeniami.
- Zgodność połączeń z dokumentacją i zdjęciami z demontażu.
- Kierunek pracy wszystkich napędów i reakcję na sygnał STOP.
- Brak kolizji mechanicznych, luzów, nieszczelności i niepokojących drgań.
- Stabilność zasilania oraz zachowanie zabezpieczeń w czasie rozruchu.
- Poprawność działania osłon, blokad i elementów bezpieczeństwa.
Jeżeli ten etap jest zrobiony spokojnie i bez presji, relokacja zwykle kończy się na czasie zamiast serią poprawek. Dobre przemieszczanie maszyn nie polega na samym przeniesieniu ciężaru, lecz na odtworzeniu warunków pracy z taką samą albo większą dokładnością niż przed demontażem.
