Silnik bezszczotkowy działa inaczej niż klasyczny napęd z komutatorem: zamiast szczotek i mechanicznego przełączania prądu ma sterownik, który zasila uzwojenia w odpowiedniej kolejności. To właśnie od tej logiki zależą start, moment, hałas, sprawność i trwałość całego układu. Poniżej rozkładam temat na budowę, komutację, czujniki, tryb sensorless oraz na to, kiedy taki napęd ma sens w maszynie, a kiedy lepiej wybrać prostsze rozwiązanie.
Najważniejsze fakty w kilku punktach
- W napędzie bezszczotkowym wirnik ma zwykle magnesy trwałe, a uzwojenia są na stojanie.
- Elektroniczna komutacja zastępuje szczotki i mechaniczny komutator.
- Położenie wirnika można odczytywać z czujników Halla, enkodera albo wyliczać z sygnału back-EMF.
- Sensorless upraszcza instalację, ale gorzej radzi sobie przy starcie z zera i bardzo niskich obrotach.
- BLDC zwykle wygrywa trwałością, sprawnością i kulturą pracy, ale wymaga lepszego sterowania.
Z czego składa się napęd bezszczotkowy

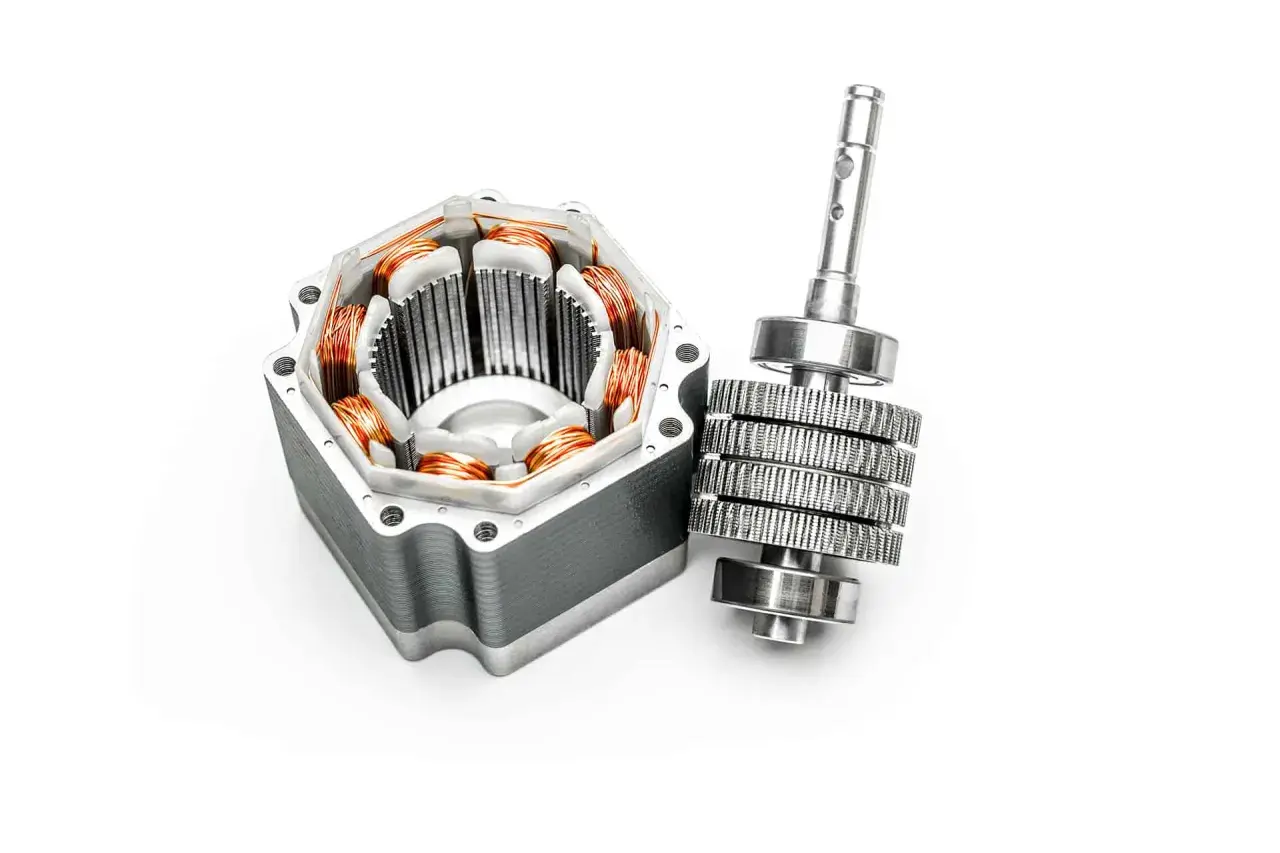

W najprostszym ujęciu mamy stojan z uzwojeniami, wirnik z magnesami trwałymi i sterownik elektroniczny. Brak szczotek nie oznacza jednak prostoty całego układu - po prostu mechaniczne przełączanie prądu zostało przeniesione do elektroniki. W branży spotkasz też nazwę EC, czyli electronically commutated motor; w praktyce chodzi o tę samą rodzinę napędów, tylko opisaną innym językiem.
Najważniejsza różnica względem silnika szczotkowego jest taka, że w BLDC obraca się lekki wirnik z magnesami, a cewki są nieruchome. To dobry układ dla sprawności i chłodzenia: uzwojenia oddają ciepło do stojana i obudowy, którą łatwiej odprowadzić je na zewnątrz. Z drugiej strony taki napęd wymaga kontrolera, który wie, kiedy i które fazy zasilić.
W praktyce właśnie ta architektura decyduje o tym, czy napęd będzie cichy, dynamiczny i trwały. Gdy budowa jest jasna, łatwiej zrozumieć samą komutację.
Jak elektronika zastępuje szczotki
Komutacja to po prostu przełączanie zasilania uzwojeń w odpowiedniej kolejności. W najprostszym wariancie sterownik realizuje sześciostopniowy cykl: co 60° elektrycznych zmienia układ zasilania faz, tworząc wirujące pole magnetyczne, za którym podąża wirnik. To dlatego silnik bezszczotkowy nie ruszy „sam z siebie” po podaniu zwykłego napięcia stałego - potrzebuje logiki sterującej.
Najprościej można to opisać w czterech krokach:
- Sterownik odczytuje położenie wirnika.
- Mostek tranzystorowy podaje prąd do odpowiednich faz.
- Pole stojana przyciąga magnesy wirnika i wymusza obrót.
- Po osiągnięciu kolejnego położenia cykl się powtarza.
Wersje z prostą komutacją trapezową są łatwiejsze i tańsze, ale generują większe tętnienie momentu i wyraźniejszy szum. Jeśli ktoś oczekuje bardzo płynnego biegu, sięga po sterowanie sinusoidalne albo FOC, czyli sterowanie zorientowane na pole. To już bardziej precyzyjna kontrola pola niż zwykłe przełączanie kroków.
W praktyce różnica nie jest akademicka: przy delikatnym napędzie medycznym albo precyzyjnej osi robotycznej kultura pracy bywa ważniejsza niż sam katalogowy moment. Dalej kluczowe pytanie brzmi więc: skąd sterownik bierze informację o położeniu wirnika?
Skąd sterownik wie, gdzie jest wirnik
Tu zaczynają się najciekawsze różnice. W napędach z czujnikami położenia sterownik dostaje bezpośredni sygnał z Halla albo enkodera. W rozwiązaniach sensorless musi wywnioskować położenie z napięcia i prądu, najczęściej z sygnału back-EMF, czyli siły elektromotorycznej generowanej przez obracający się wirnik.
| Metoda | Co wnosi | Ograniczenia | Kiedy ją wybieram |
|---|---|---|---|
| Czujniki Halla | Prosty, pewny odczyt położenia i dobry start od zera | Dodatkowe elementy, przewody i koszt | Rozruch pod obciążeniem, niskie obroty, częste start-stop |
| Sensorless back-EMF | Mniej osprzętu, prostsze okablowanie, niższy koszt instalacji | Trudniejszy start z zera i słabsza kontrola przy niskiej prędkości | Wentylatory, pompy, napędy o w miarę stałych obrotach |
| FOC / observer | Płynny ruch, mniejsze tętnienia, cicha praca | Większa złożoność sterowania i większe wymagania obliczeniowe | Robotyka, precyzyjne osie, aplikacje wymagające wysokiej kultury pracy |
Najczęstsza pułapka: sensorless nie znaczy „lepszy”, tylko „mniej elementów”. Jeśli napęd ma ruszać pod obciążeniem, pracować bardzo wolno albo zatrzymywać się w precyzyjnym punkcie, czysty back-EMF może nie wystarczyć. W wielu prostych układach stabilna praca sensorless zaczyna się dopiero w okolicy 500–1000 obr./min, choć zależy to od silnika i sterownika.
Z tego powodu wybór między czujnikiem a rozwiązaniem bezczujnikowym ma bezpośredni wpływ na to, gdzie taki silnik da się sensownie wykorzystać.
Czy warto iść w sensorless czy lepiej zostawić czujniki
Ja patrzę na to praktycznie: sensorless wybieram tam, gdzie napęd ma pracować długo, w miarę stabilnie i przy umiarkowanym zakresie prędkości. Czujniki zostawiam tam, gdzie liczy się rozruch od zera, dokładne wyczucie położenia albo ciężki start z obciążeniem.
- Sensorless sprawdza się w wentylatorach, pompach i prostych napędach o stałym profilu pracy.
- Halle lub enkoder są lepsze, gdy silnik ma startować w pełnym momencie albo precyzyjnie hamować i ruszać.
- Jeśli obciążenie mocno się zmienia, czujniki zwykle dają większy margines bezpieczeństwa.
- Przy małej przestrzeni montażowej sensorless upraszcza instalację, bo odpadają dodatkowe przewody i elementy.
Warto też pamiętać o ograniczeniu, które często wychodzi dopiero na prototypie: czysty układ oparty na back-EMF potrzebuje pewnej minimalnej prędkości, żeby sygnał był stabilny. Przy bardzo niskich obrotach, a zwłaszcza przy starcie, kontrola robi się wyraźnie trudniejsza. To jest właśnie granica, na której teoria spotyka się z maszyną.
Skoro to wyjaśnione, można uczciwie porównać BLDC z klasycznym silnikiem szczotkowym.
Dlaczego w wielu maszynach wygrywa z silnikiem szczotkowym
Najkrócej: mniej zużycia, większa sprawność, lepsza kontrola. Brak szczotek eliminuje iskrzenie, pył ze szczotek i część zakłóceń elektromagnetycznych. Do tego dochodzi dłuższa żywotność - w tej klasie napędów często mówi się o pracy liczonej w ponad 25 000 godzin, a realny limit i tak wyznaczają zwykle łożyska, temperatura i warunki obciążenia.
| Cecha | Napęd bezszczotkowy | Silnik szczotkowy |
|---|---|---|
| Komutacja | Elektroniczna | Mechaniczna, przez szczotki i komutator |
| Zużycie | Brak szczotek, mniejsze zużycie eksploatacyjne | Szczotki i komutator się ścierają |
| Hałas i iskry | Zwykle niższe, brak iskrzenia | Większe, widoczne iskrzenie przy pracy |
| Sprawność | Zwykle wyższa | Zwykle niższa |
| Sterowanie | Wymaga sterownika i logiki komutacji | Prostsze zasilanie, mniejsza złożoność |
| Koszt wejścia | Zwykle wyższy | Zwykle niższy |
W warsztacie i automatyce to ma bardzo praktyczny efekt: mniej przestojów, mniej czyszczenia, lepsza powtarzalność ruchu. W zamian płacisz za bardziej złożoną elektronikę i zwykle wyższy koszt wejścia. Jeśli aplikacja jest jednorazowa, tania i mało wymagająca, prosty silnik szczotkowy nadal potrafi być rozsądnym wyborem.
Ta różnica jest ważna, bo od razu prowadzi do kolejnego pytania: gdzie BLDC faktycznie daje przewagę, a gdzie tylko dobrze wygląda w katalogu?
Gdzie ten napęd naprawdę ma sens
Najczęściej spotykam go w urządzeniach, które muszą pracować długo, cicho i przewidywalnie. Dobrze pasuje do wentylatorów, pomp, robotyki, narzędzi elektrycznych, napędów osiowych, automatyki laboratoryjnej i urządzeń medycznych. Wspólny mianownik jest prosty: wysokie obroty, potrzeba sprawnego sterowania i ograniczona tolerancja na zużycie.
- Wentylatory i dmuchawy - bo sensorless i trapezowe sterowanie są tu zwykle wystarczające, a profil obciążenia jest stabilny.
- Pompowanie - bo liczy się ciągła praca i sprawność, a nieco wyższy koszt elektroniki szybko zwraca się w eksploatacji.
- Robotyka i automatyka - bo ważna jest płynność, kontrola momentu i powtarzalność.
- Narzędzia ręczne - bo można uzyskać wysoką dynamikę w kompaktowej obudowie.
- Sprzęt medyczny - bo niski hałas i niewielkie zużycie mają realne znaczenie dla bezpieczeństwa i komfortu.
Jeśli jednak napęd ma częste rozruchy pod dużym obciążeniem, ma się zatrzymywać w pozycji albo pracować bardzo wolno, dobór trzeba zrobić ostrożniej. W takich warunkach przewaga BLDC nie znika, ale rośnie znaczenie sterownika, czujników i całej mechaniki maszyny.
To już dobry moment, żeby zebrać wnioski z perspektywy doboru i uruchomienia.
Na co zwracam uwagę przed uruchomieniem w realnej maszynie
W praktyce nie zaczynam od samego silnika, tylko od profilu pracy: jaki jest moment przy starcie, jaka prędkość robocza, czy obciążenie jest stałe, czy zmienne, i czy napęd ma wracać do zera bez utraty kontroli. Dopiero potem dobieram sterownik, czujniki i sposób komutacji.
- Zapas momentu - jeśli układ pracuje blisko granicy, elektronika będzie tylko maskować problem, zamiast go rozwiązać.
- Zakres prędkości - sensorless bywa wygodny, ale przy bardzo niskich obrotach robi się niepewny.
- Chłodzenie - wirnik bez szczotek nie oznacza, że silnik nie grzeje się wcale; ciepło trzeba odprowadzić.
- EMC i okablowanie - sterowanie fazowe oznacza szybkie przełączanie tranzystorów, więc przewody i uziemienie mają znaczenie.
- Kompatybilność sterownika - silnik i elektronika muszą być dobrane jako para, nie jako dwa osobne zakupy.
- Rodzaj startu - jeśli napęd ma ruszać z pełnym momentem, nie zakładałbym z góry, że wersja sensorless wystarczy.
Najczęstszy błąd, który widzę, to mylenie prostoty silnika z prostotą całego napędu. BLDC potrafi być bardzo wdzięczny w eksploatacji, ale tylko wtedy, gdy sterowanie pasuje do obciążenia, a nie odwrotnie.
Gdy ten układ jest dobrany właściwie, w maszynie dostajesz napęd o wysokiej kulturze pracy, długiej żywotności i bardzo przyzwoitej sprawności.
Co warto zapamiętać przy doborze napędu bezszczotkowego
Najważniejsze jest to, że w silniku bezszczotkowym nie ma magii, tylko dobrze zsynchronizowana wymiana informacji między wirnikiem, uzwojeniami i sterownikiem. To elektronika tworzy „komutator”, a nie odwrotnie. Jeśli rozumiesz tę zależność, łatwiej ocenisz, czy potrzebujesz prostego układu z Hallami, sensorless do stabilnej pracy, czy bardziej zaawansowanego sterowania z enkoderem lub FOC.
Ja przy takim doborze zawsze patrzę na trzy rzeczy: start pod obciążeniem, zakres prędkości i wymaganą płynność ruchu. Te trzy parametry zwykle mówią więcej niż sama nazwa silnika z katalogu. To właśnie one decydują, czy napęd bezszczotkowy będzie naprawdę dobrym wyborem w konkretnej maszynie.
