Gdy enkoder ma dokładnie mierzyć położenie lub prędkość wału, samo urządzenie nie wystarczy. Sprzęgło enkodera łączy jego wał z napędem, kompensuje niewielkie odchyłki ustawienia i chroni łożyska przed przeciążeniem. Poniżej pokazuję, jakie rozwiązanie wybrać, na które parametry patrzeć oraz jak zamontować je tak, aby pomiar nie zaczął „pływać”.
Dobre połączenie decyduje o dokładności całego układu
- Funkcja sprzęgła polega na przeniesieniu obrotu bez obciążania wału enkodera.
- Najważniejsze parametry to średnice otworów, dopuszczalna niewspółosiowość, prędkość, moment i sztywność skrętna.
- Sprzęgło mieszkowe lub tarczowe sprawdza się przy precyzyjnym pozycjonowaniu, a spiralne przy mniejszych obciążeniach i prostszym montażu.
- Nieprawidłowe ustawienie powoduje drgania, błędy pomiaru, hałas i przedwczesne zużycie łożysk.
- Ceny zaczynają się od około 20-30 zł za proste modele, a przemysłowe wykonania kosztują zwykle 80-180 zł lub więcej.
Co łączy enkoder z wałem i dlaczego ma to znaczenie
Enkoder obrotowy musi otrzymać ruch dokładnie odpowiadający ruchowi kontrolowanego wału. Łącznik pomiędzy tymi elementami przenosi moment obrotowy, ale jednocześnie powinien tolerować drobne odchyłki osi. W praktyce chodzi o niewspółosiowość promieniową, kątową i osiową, czyli odpowiednio przesunięcie wałów, ich odchylenie oraz zmianę odległości między nimi.
To nie jest element, który ma „naprawić” źle ustawiony napęd. Jego zadaniem jest kompensacja niewielkich błędów montażowych, a nie przejmowanie sił wynikających z krzywego wału, luzu łożysk czy źle wykonanej podstawy. Zbyt duże odchylenie zwiększa obciążenie łożysk enkodera i może zmienić wynik pomiaru, mimo że sam czujnik jest sprawny.
Najbardziej odczuwalny problem pojawia się przy zmianie kierunku obrotów. Jeśli konstrukcja ma luz, sterownik może przez chwilę „nie widzieć” rzeczywistego ruchu. Dlatego do serwonapędów i układów pozycjonowania wybieram rozwiązania bezluzowe oraz sztywne skrętnie, natomiast do prostego pomiaru prędkości można zastosować tańszy, bardziej elastyczny wariant.
Jakie rodzaje sprzęgieł stosuje się przy enkoderach
Na rynku spotyka się kilka konstrukcji. Różnią się nie tylko wyglądem, lecz przede wszystkim sposobem kompensowania odchyłek i zachowaniem podczas szybkich zmian kierunku.
| Typ | Najważniejsza cecha | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Mieszkowe | Wysoka sztywność skrętna i brak luzu | Serwonapędy, pozycjonowanie, CNC | Mniejsza tolerancja dużych odchyłek |
| Tarcze sprężyste | Dobra dokładność i kompensacja kilku kierunków | Automatyka przemysłowa, osie pomiarowe | Wymaga starannego ustawienia |
| Spiralne | Prosta, lekka konstrukcja aluminiowa | Drukarki 3D, małe maszyny, pomiar obrotów | Ograniczony moment i podatność na zmęczenie |

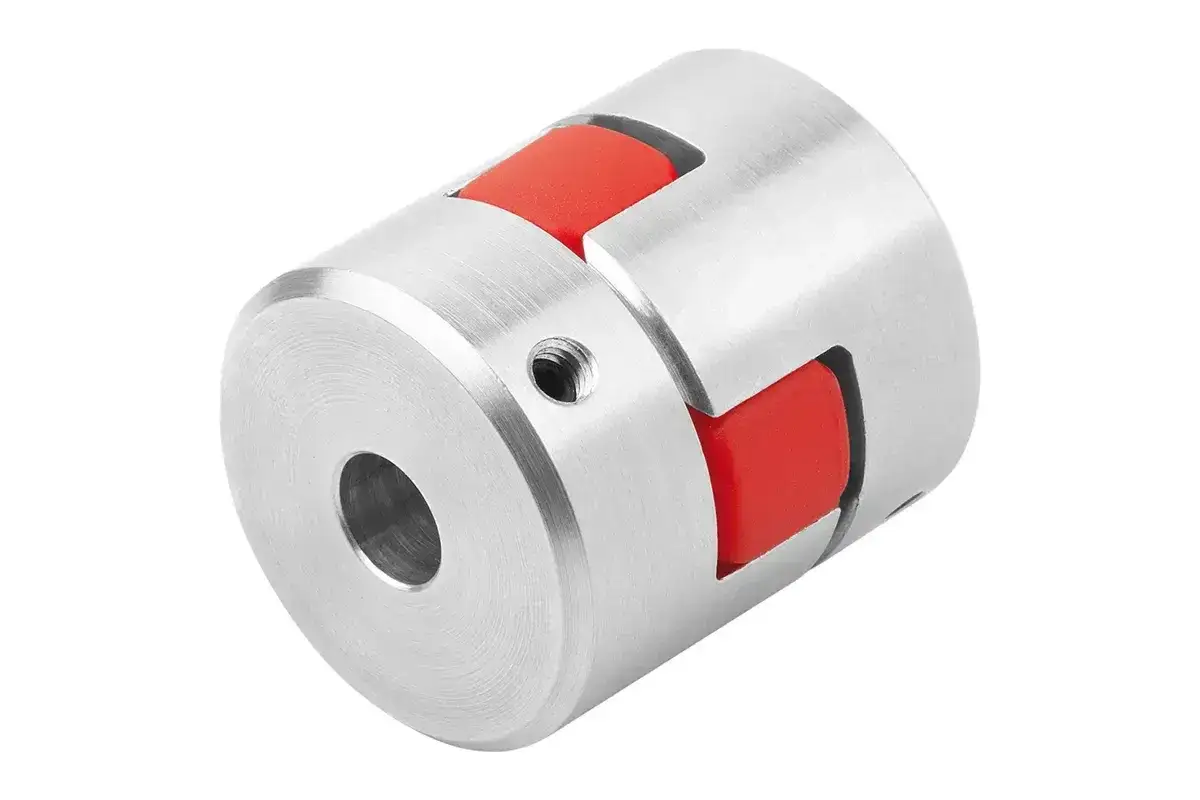

| Kłowe z elastomerem | Tłumienie drgań i łatwa wymiana wkładki | Napędy o bardziej nierównomiernej pracy | Nie każda wersja jest całkowicie bezluzowa |
| Sprężynowe | Duża elastyczność i proste mocowanie | Enkodery z wałem litym, układy ogólnego przeznaczenia | Mniejsza sztywność przy bardzo precyzyjnym pozycjonowaniu |
Sprzęgła mieszkowe zwykle wygrywają tam, gdzie liczy się wierne odwzorowanie kąta. Wykonuje się je często ze stali nierdzewnej lub aluminium, a cienki mieszek przenosi moment bez klasycznego luzu. Nie lubią jednak brutalnego montażu ani znacznego przesunięcia osi.
Modele spiralne są łatwe do kupienia i często kosztują niewiele, ale ich elastyczność ma swoją cenę. Przy gwałtownym nawrocie mogą skręcać się bardziej niż konstrukcja tarczowa, co w układzie pozycjonującym daje opóźnienie i błąd. W prostym liczniku obrotów nie musi to przeszkadzać, lecz w osi roboczej już tak.
Jak dobrać model do konkretnej maszyny
Dobór zaczynam od sprawdzenia dokumentacji obu wałów. Potrzebne są średnice oraz długość części roboczej, a także informacja, czy enkoder ma wał pełny, czy otwór przelotowy. Oznaczenie 6/10 mm oznacza zwykle otwór 6 mm po jednej stronie i 10 mm po drugiej, ale zawsze trzeba sprawdzić, do którego wału odnosi się każda wartość.
Średnica, moment i prędkość
Sam enkoder często wymaga niewielkiego momentu, jednak sprzęgła nie dobiera się wyłącznie do nominalnego obciążenia czujnika. Liczą się również przyspieszenia, drgania i ewentualne krótkotrwałe przeciążenia. Przy braku szczegółowych wytycznych przyjmuję co najmniej dwukrotny zapas momentu, a przy ciężkich warunkach pracy konsultuję dobór z kartą katalogową producenta.
Prędkość graniczna musi być wyższa od maksymalnej prędkości wału, nie tylko od wartości znamionowej silnika. Popularne małe sprzęgła mogą mieć dopuszczalną prędkość od kilku do kilkunastu tysięcy obrotów na minutę, ale ograniczenie konkretnego modelu zależy od średnicy, wyważenia i sposobu mocowania.
Niewspółosiowość i sztywność skrętna
W katalogach szukam trzech wartości kompensacji. Dla przykładu niektóre wykonania dopuszczają przesunięcie osiowe rzędu 0,2 mm, ale nie oznacza to, że można ustawić wały z takim błędem w każdej maszynie. Dopuszczalne odchyłki promieniowe i kątowe są równie ważne, a ich przekroczenie może szybko zniszczyć łożyska.
Sztywność skrętna określa, jak mocno sprzęgło odkształca się pod wpływem momentu. Wyższa wartość poprawia odpowiedź układu pozycjonowania, lecz zwykle zmniejsza tolerancję na niewspółosiowość. To jeden z najczęściej pomijanych kompromisów. Elastyczność nie zawsze oznacza lepszą ochronę, a duża sztywność nie zawsze jest najlepszym wyborem.
Przeczytaj również: Łożyska ślizgowe - Jak wybrać i uniknąć błędów?
Inne parametry, które robią różnicę
- Bezluzowość jest istotna przy zmianie kierunku i dokładnym pozycjonowaniu.
- Moment bezwładności powinien być możliwie mały, zwłaszcza przy szybkich serwonapędach.
- Temperatura pracy decyduje o trwałości elastomeru i stabilności wymiarowej.
- Materiał wpływa na odporność na korozję, drgania i zmęczenie.
- Izolacja elektryczna może pomóc ograniczyć prądy błądzące i pętle masy.
Jeżeli enkoder ma otwór przelotowy, klasyczne sprzęgło z dwiema piastami może nie być potrzebne. W takim układzie wał napędu przechodzi przez korpus czujnika, a moment reakcyjny przejmuje ramię ustalające. Próba zastosowania niewłaściwego łącznika może wtedy ograniczyć swobodę pracy urządzenia albo przenieść siły na jego obudowę.
Jak zamontować połączenie bez błędów
Najpierw odłączam zasilanie maszyny i zabezpieczam napęd przed przypadkowym uruchomieniem. Potem ustawiam wały możliwie współosiowo, korzystając z sztywnej podstawy, a nie z samej elastyczności sprzęgła. Drobne przesunięcie zostawiam do skompensowania przez element, ale nie próbuję nim korygować wyraźnie krzywego ustawienia.
- Sprawdzam średnice wałów, głębokość wsunięcia i zakres zacisku.
- Nasuwam piasty bez dobijania młotkiem i bez podważania korpusu enkodera.
- Ustawiam odstęp zgodny z dokumentacją, aby nie ściskać osiowo elementu.
- Dokręcam śruby równomiernie, najlepiej kluczem dynamometrycznym.
- Ręcznie obracam układ i sprawdzam, czy nie ma zacięć ani wyczuwalnego bicia.
- Uruchamiam napęd na niskiej prędkości i obserwuję drgania oraz temperaturę.
Najczęstszy błąd to dokręcanie śruby bez sprawdzenia, czy wał rzeczywiście znajduje się w osi piasty. Drugi problem stanowi zbyt płytkie wsunięcie wału. Wtedy obciążenie skupia się na małym fragmencie zacisku, co może prowadzić do poślizgu albo uszkodzenia powierzchni.
Nie smaruję sprzęgła bez wyraźnego zalecenia producenta. Smar może przyciągać pył, pogarszać pracę wkładki elastomerowej i utrudniać pewne mocowanie. W praktyce większą różnicę niż dodatkowy preparat robi czysty wał, prawidłowy docisk i stabilna podstawa.
Co oznaczają drgania, błędy i hałas podczas pracy
Jeżeli po wymianie enkodera pojawia się niestabilny odczyt, nie zakładam od razu uszkodzenia elektroniki. Najpierw sprawdzam bicie wału, luz na łożyskach, dokręcenie piast i stan wkładki. Okresowe błędy przy określonej prędkości często wskazują na niewyważenie albo rezonans, a nie na problem z przewodem sygnałowym.
Charakterystyczne stukanie przy nawrocie może oznaczać luz w połączeniu. Z kolei szarpanie i wyraźne skręcanie elementu podczas przyspieszania sugeruje zbyt małą sztywność skrętną. Jeśli obudowa enkodera nagrzewa się lub wał obraca z wyczuwalnym oporem, trzeba przerwać pracę i sprawdzić obciążenie łożysk.
W ramach przeglądu kontroluję śruby mocujące, pęknięcia, odkształcenia oraz ślady przesuwania się wału w piaście. W maszynach o dużej liczbie cykli oględziny co 3-6 miesięcy są rozsądnym punktem wyjścia, ale częstotliwość trzeba skrócić przy silnych drganiach, zabrudzeniu i częstych zmianach kierunku.
Ile kosztuje takie rozwiązanie i na czym nie oszczędzać
Proste aluminiowe modele do małych napędów można znaleźć za około 20-60 zł brutto. Produkty przemysłowe, z lepszą kontrolą wymiarów i parametrami podanymi w karcie katalogowej, kosztują zwykle 80-180 zł, a wykonania specjalne mogą być droższe.
Nie oszczędzałbym na sprzęgle w osi serwo, maszynie CNC ani układzie, którego przestój kosztuje więcej niż sam podzespół. Tani element może działać poprawnie w lekkiej aplikacji, ale brak danych o luzie, prędkości lub trwałości zmęczeniowej jest realnym ryzykiem. Przy wyborze patrzę przede wszystkim na kartę katalogową i warunki pracy, dopiero później na cenę.
Najtańszy model ma sens przy pomiarze prędkości silnika, prostym mechanizmie testowym lub niewielkiej maszynie warsztatowej. Do dokładnego pozycjonowania lepiej kupić część o znanej sztywności, dopuszczalnej niewspółosiowości i jasno określonej prędkości granicznej.
Jak podjąć dobrą decyzję przed zamówieniem części
Przed zakupem zapisuję sześć informacji: średnicę obu wałów, maksymalne obroty, wymagany moment, rodzaj ruchu, spodziewaną niewspółosiowość i temperaturę pracy. Ten krótki zestaw zwykle eliminuje większość pomyłek, zwłaszcza zakup elementu o właściwym otworze, ale zbyt małej prędkości granicznej.
Do precyzyjnego pozycjonowania wybrałbym konstrukcję bezluzową, o wysokiej sztywności skrętnej i małym momencie bezwładności. Do prostego monitorowania obrotów wystarczy lżejszy wariant elastyczny. Najważniejsze, aby traktować sprzęgło jako część całego układu napędowego, a nie przypadkową przejściówkę między dwoma wałami.
Dobrze dobrany i poprawnie ustawiony łącznik nie powinien zwracać na siebie uwagi. Enkoder ma wtedy stabilny napęd, łożyska pracują bez zbędnych sił, a sterownik otrzymuje wiarygodną informację o ruchu. To właśnie ten niepozorny element często decyduje, czy pomiar będzie tylko „działał”, czy będzie naprawdę dokładny.
