Komputer przemysłowy w automatyce - jak dobrać właściwy model?

Gdy sterownik, panel operatorski albo system SCADA ma pracować przy zapyleniu, drganiach i wahaniach temperatury, zwykły komputer biurowy szybko przestaje być rozsądnym wyborem. Komputer przemysłowy łączy odporną konstrukcję z interfejsami potrzebnymi w automatyce, dlatego w tym artykule pokazuję, jak działa w sieci, które protokoły mają praktyczne znaczenie oraz na co zwrócić uwagę przed zakupem.

Co odróżnia jednostkę przemysłową od biurowej

Najważniejsza różnica nie leży w samej szybkości procesora. Liczy się to, czy urządzenie będzie stabilnie działało przez wiele godzin w miejscu, gdzie występują pył, wibracje, wilgoć, zakłócenia elektromagnetyczne i zmienna temperatura. Typowy komputer biurowy projektuje się do kontrolowanego pomieszczenia, natomiast wersja przemysłowa ma pracować bliżej maszyny i procesu.

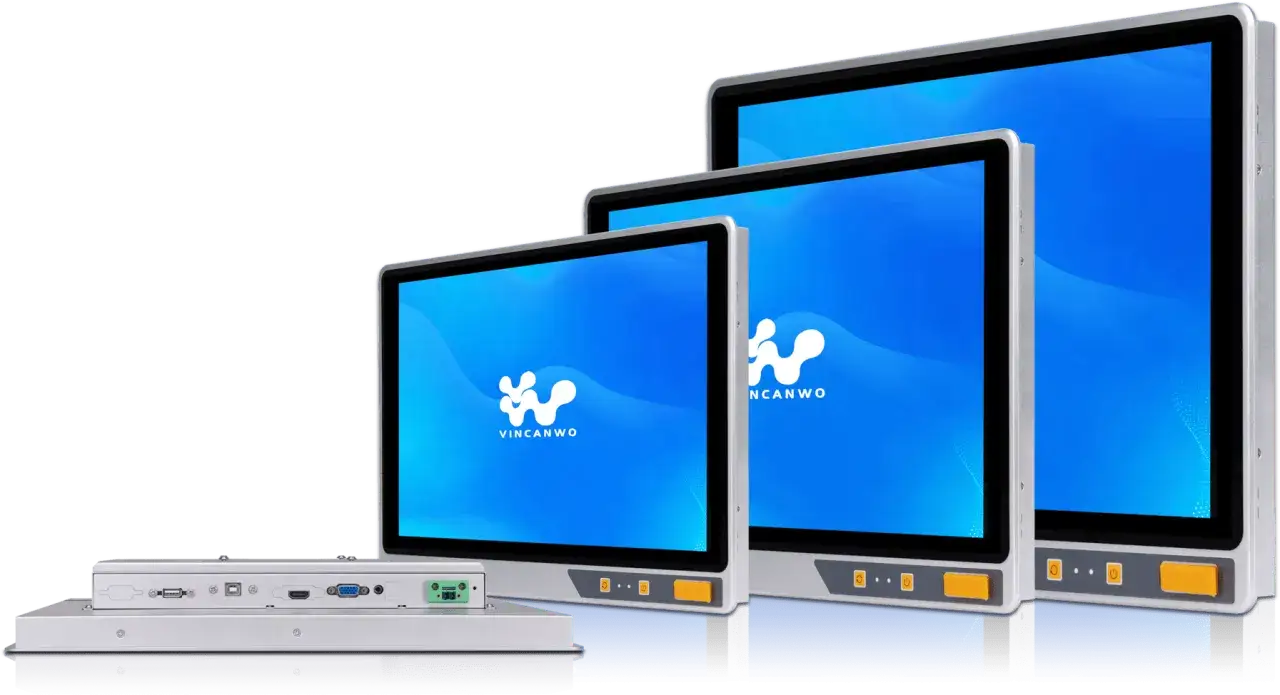

W praktyce spotykam trzy podstawowe konstrukcje. Box PC montuje się w szafie sterowniczej, na ścianie albo na szynie DIN. Panel PC łączy komputer z ekranem dotykowym i zastępuje terminal operatorski. Z kolei wersja rack 19 cali trafia najczęściej do serwerowni zakładowej, centrum nadzoru lub szafy z urządzeniami sieciowymi.

Bezwentylatorowa obudowa nie zawsze oznacza pełną odporność

Chłodzenie pasywne ogranicza zasysanie kurzu, ponieważ w obudowie nie pracuje wentylator. To duża zaleta przy pyłach technicznych, ale trzeba pamiętać o drugiej stronie tego rozwiązania. Procesor oddaje ciepło przez obudowę, więc urządzenie potrzebuje właściwego montażu i wolnej przestrzeni wokół radiatora.

Stopień ochrony IP również wymaga dokładnego sprawdzenia. IP65 z przodu panelu nie oznacza automatycznie, że cała obudowa może być myta strumieniem wody. W specyfikacji trzeba znaleźć informację, której części urządzenia dotyczy norma, a także sprawdzić sposób zabezpieczenia złączy, przycisków i otworów wentylacyjnych.

Jak wygląda komunikacja w praktycznej instalacji

W typowym układzie komputer nie zastępuje sterownika PLC. Najczęściej pełni funkcję warstwy nadrzędnej, która zbiera dane, wizualizuje proces, zapisuje alarmy i udostępnia raporty. PLC odpowiada za szybkie sterowanie maszyną, a komputer przemysłowy obsługuje SCADA, rejestrację danych, diagnostykę i komunikację z systemami zakładowymi.

Przykładowy przepływ danych może wyglądać tak: czujnik przekazuje pomiar do modułu wejściowego, moduł komunikuje się ze sterownikiem, a sterownik wysyła dane przez Ethernet do aplikacji SCADA. Ta sama jednostka może równocześnie przesyłać wybrane informacje do bazy danych, systemu MES albo chmury. Trzeba jednak rozdzielić ruch sterujący od raportowego, bo przeciążona sieć potrafi utrudnić diagnostykę.

W większej instalacji wybieram urządzenia z co najmniej dwoma portami Ethernet. Pozwala to rozdzielić sieć maszynową od zakładowej albo podłączyć komputer do dwóch segmentów. Nie zastępuje to poprawnej architektury, ale daje większą swobodę i ułatwia późniejszą rozbudowę.

Które interfejsy i protokoły mają sens

Nie ma jednego najlepszego protokołu do każdej maszyny. Dobór powinien wynikać z urządzeń, które już pracują w zakładzie, wymaganego czasu reakcji oraz kompetencji zespołu utrzymania ruchu. Sama obecność gniazda Ethernet nie oznacza jeszcze, że urządzenia będą się ze sobą komunikować.

RS-232 służy zwykle do połączenia punkt-punkt, na przykład z wagą, modemem lub starszym sterownikiem. RS-485 pozwala połączyć wiele urządzeń na jednej magistrali, ale wymaga przewodu prowadzonego w odpowiedni sposób, terminatorów na końcach oraz unikania przypadkowych odgałęzień.

W praktyce często używa się konwertera, który zamienia RS-485 na Ethernet. To wygodne rozwiązanie modernizacyjne, choć nie powinno maskować problemów z przewodami, adresami urządzeń ani nieznaną mapą rejestrów. Konwerter nie naprawi błędnie zaprojektowanej magistrali, tylko zmieni sposób dostępu do niej.

Jak dobrać sprzęt do trudnego środowiska

Dobór zaczynam od miejsca montażu, a dopiero później patrzę na procesor i pamięć. Sprawdzam temperaturę minimalną i maksymalną, wilgotność, poziom zapylenia, drgania, rodzaj zasilania oraz to, czy urządzenie będzie dostępne dla operatora. W hali produkcyjnej zakres -20 do +60°C bywa wystarczający, lecz instalacje zewnętrzne lub transportowe mogą wymagać zakresu około -30 do +70°C.

Parametry, których nie pomijałbym w specyfikacji

• Zakres temperatur pracy, a nie tylko temperatura przechowywania.
• Zasilanie 12 lub 24 V DC oraz odporność na chwilowe spadki napięcia.
• Liczba portów Ethernet i możliwość pracy z siecią redundantną.
• RS-232, RS-485, CAN lub wejścia i wyjścia cyfrowe, jeśli wymaga ich konkretna maszyna.
• SSD przemysłowy, najlepiej z informacją o trwałości zapisu i dostępności części zamiennych.
• Watchdog, czyli mechanizm automatycznego restartu aplikacji lub urządzenia po zawieszeniu.
• TPM, szyfrowanie i obsługa aktualizacji, jeżeli komputer będzie podłączony do sieci zakładowej.
• Sposób montażu oraz dostęp do złączy po zabudowaniu w szafie.

Nie kupowałbym mocniejszego procesora tylko dlatego, że wygląda lepiej w tabeli. Dla wizualizacji kilku ekranów SCADA często wystarcza energooszczędna jednostka z 8-16 GB RAM i dyskiem SSD 128-512 GB. Większa wydajność ma sens przy analizie obrazu, wielu klientach SCADA, lokalnej bazie danych lub obliczeniach predykcyjnych.

Trzeba też zostawić zapas. Jeżeli aplikacja dziś wykorzystuje 60% pamięci i jeden port sieciowy, rozbudowa linii za rok może wymusić wymianę całego komputera. Dwa wolne interfejsy i możliwość zwiększenia pamięci często są warte więcej niż pozornie szybszy procesor.

Gdzie takie rozwiązania sprawdzają się najlepiej

Najbardziej oczywiste zastosowanie to stanowisko operatorskie przy linii produkcyjnej. Panel dotykowy pokazuje parametry procesu, alarmy i receptury, a komunikacja z PLC odbywa się przez PROFINET, EtherNet/IP lub Modbus TCP. Taki układ ma sens wtedy, gdy operator musi reagować lokalnie i nie powinien korzystać ze zwykłego komputera biurowego ustawionego obok maszyny.

Drugi scenariusz to bramka komunikacyjna dla starszej instalacji. Jednostka bez ekranu zbiera dane z liczników i falowników przez RS-485, zapisuje je lokalnie, a do systemu nadrzędnego przekazuje już przez Ethernet lub OPC UA. Dzięki temu można etapami modernizować automatykę bez wymiany wszystkich urządzeń obiektowych.

Trzeci przypadek obejmuje monitoring wizyjny i kontrolę jakości. Tu potrzebna jest większa moc obliczeniowa, szybki dysk, odpowiedni procesor graficzny oraz dobrze zaplanowane chłodzenie. Bezwentylatorowa obudowa może nie wystarczyć, gdy komputer stale analizuje obraz z kilku kamer.

Przeczytaj również: Co to jest switch i jaki wybrać do domu lub firmy?

Najczęstsze błędy wdrożeniowe

• Dobór sprzętu wyłącznie po cenie i liczbie rdzeni.
• Założenie, że oznaczenie IP65 dotyczy całego zestawu, choć obejmuje tylko front panelu.
• Podłączenie sieci automatyki bez segmentacji, zapory i kontroli dostępu.
• Brak kopii obrazu systemu, projektu SCADA i konfiguracji komunikacyjnej.
• Umieszczenie urządzenia przy źródle ciepła bez sprawdzenia temperatury obudowy.
• Stosowanie zwykłego switcha biurowego tam, gdzie potrzebna jest diagnostyka, redundancja lub montaż na szynie DIN.
• Zakup konwertera bez sprawdzenia mapy rejestrów, terminacji i parametrów transmisji.

Cyberbezpieczeństwo nie może być dodatkiem dopiero po uruchomieniu instalacji. Komputer powinien mieć tylko niezbędne usługi, osobne konta użytkowników, kontrolowany dostęp zdalny i aktualny obraz zapasowy. Seria norm ISA/IEC 62443 porządkuje odpowiedzialność producenta, integratora i właściciela systemu, dlatego warto traktować ją jako punkt odniesienia przy większych wdrożeniach.

Ile kosztuje rozsądna konfiguracja

Ceny mocno zależą od obudowy, systemu operacyjnego, ekranu, liczby portów i wymagań środowiskowych. Orientacyjnie prosty bezwentylatorowy box PC kosztuje około 2500-6000 zł brutto. Panel PC z ekranem 12-15 cali i przemysłowymi interfejsami to zwykle 4000-10 000 zł, a większe lub specjalizowane wersje mogą przekroczyć 12 000 zł.

Jednostki rack, modele z rozbudową PCIe, certyfikatami branżowymi albo mocnym układem graficznym często kosztują 6000-20 000 zł i więcej. Do budżetu trzeba doliczyć system operacyjny, licencję SCADA, switch przemysłowy, zasilacz, UPS, okablowanie i konfigurację. Tani komputer może więc przestać być tani, jeśli wymaga dodatkowych kart, konwerterów i obudowy ochronnej.

Ja porównuję całkowity koszt utrzymania, a nie samą cenę zakupu. Dostępność dysku, identycznej płyty głównej i wsparcia producenta przez kilka lat może mieć większe znaczenie niż różnica 1000 zł na początku. Przestój linii trwający kilka godzin zwykle kosztuje więcej niż dobrze dobrana jednostka.

Co sprawdzić przed złożeniem zamówienia

Przed zakupem spisałbym wszystkie urządzenia, z którymi komputer ma się komunikować, wraz z protokołami, złączami i odległościami. Potem zweryfikowałbym temperaturę w miejscu montażu podczas najgorszego scenariusza, a nie przy otwartej szafie i spokojnej pracy. Dopiero na tej podstawie dobrałbym obudowę, chłodzenie, pamięć, dysk i system.

• Czy producent podaje zakres temperatur dla pracy ciągłej?
• Czy wymagany protokół działa natywnie, czy potrzebny będzie dodatkowy gateway?
• Czy porty Ethernet obsługują potrzebną redundancję i diagnostykę?
• Czy stopień IP dotyczy całego urządzenia?
• Czy można odtworzyć system po awarii dysku?
• Czy producent zapewnia części i wsparcie przez planowany okres eksploatacji?

Dobrze dobrany komputer przemysłowy nie musi być najmocniejszy ani najdroższy. Powinien przede wszystkim pasować do środowiska, protokołów i planowanej architektury sieci. W automatyce najwięcej problemów rozwiązuje nie większa moc obliczeniowa, lecz poprawna komunikacja, zapas interfejsów i przemyślana diagnostyka.
