Jedna maszyna w tartaku rzadko rozwiązuje wszystko. W praktyce liczy się ciąg urządzeń: od przyjęcia kłody, przez korowanie i cięcie, aż po obrzynanie, sortowanie oraz odprowadzenie odpadów. W tym tekście pokazuję, jakie maszyny spotyka się w tartakach, jak działają ich napędy i które rozwiązania mają sens w małym zakładzie, a które w linii przemysłowej.
Najważniejsze elementy tartaku, które wpływają na wydajność i bezpieczeństwo
- Tartak działa jak linia technologiczna, a nie zbiór przypadkowych urządzeń.
- Najczęściej pracują w nim podajniki, korowarki, traki taśmowe lub tarczowe, obrzynarki, wielopiły i przenośniki.
- Napęd elektryczny dominuje w liniach stacjonarnych, a hydraulika zwykle obsługuje posuw, obrót i docisk kłody.
- Wydajność częściej psuje zły przepływ materiału i brak automatyki niż sama zbyt mała pilarka.
- Przy modernizacji najlepiej zacząć od analizy przestojów, obciążenia silników i bezpieczeństwa pracy.
Jak wygląda przepływ materiału w tartaku
Ja zawsze zaczynam od pytania, gdzie materiał wchodzi do zakładu i gdzie z niego wychodzi. Najpierw kłoda trafia na plac, jest segregowana i ustawiana do dalszej obróbki, a dopiero potem podajniki, obracarki i chwytaki kierują ją do właściwej strefy cięcia. W praktyce to właśnie ten początek decyduje, czy linia będzie płynna, czy będzie się co chwilę dławić na przeładunku.
Kolejny etap to korowanie, czyli usunięcie kory przed przetarciem. Potem wchodzi cięcie główne: trak taśmowy albo tarczowy rozbija kłodę na pierwsze elementy, a dalej pracują urządzenia wykańczające, takie jak obrzynarka, oflisiarka albo wielopiła. Gotowy materiał przejmują przenośniki, sztaplarki i systemy odkładcze. W większych zakładach po drodze pojawia się też suszarnia i strugarka, ale to już często kolejny etap produkcji, a nie rdzeń samego tartaku.
To ważne, bo źle zaprojektowany przepływ materiału potrafi zabić wydajność nawet wtedy, gdy sama pilarka jest mocna. Często wąskim gardłem nie jest ostrze, tylko transport kłód, miejsce odkładcze albo odbiór odpadów. Gdy to rozumiem, łatwiej przejść do konkretu: które urządzenia naprawdę pracują w takim zakładzie.
Najczęściej spotykane maszyny i po co każda z nich jest
W tartaku rzadko liczy się jedna „główna” maszyna. Zwykle ważniejszy jest cały zestaw urządzeń, bo każde z nich odpowiada za inny fragment pracy. Poniżej układam to praktycznie, bez akademickiego nadmiaru.
| Urządzenie | Rola | Co daje w praktyce | Kiedy jest szczególnie ważne |
|---|---|---|---|
| Podajniki i sortowniki kłód | Transportują i ustawiają materiał przed cięciem | Zmniejszają ręczne przekładanie, poprawiają rytm pracy | Gdy obrabiasz dużo surowca albo pracujesz w trybie ciągłym |
| Obracarki i chwytaki | Ustawiają kłodę w wymaganej pozycji | Ułatwiają dokładny rozkrój i ograniczają błędy operatora | Przy grubych, nieregularnych kłodach i w liniach zautomatyzowanych |
| Korowarka | Usuwa korę przed przecieraniem | Chroni ostrza, zmniejsza zabrudzenie linii i poprawia jakość cięcia | Przy surowcu zanieczyszczonym piaskiem, kamieniami i resztkami ziemi |

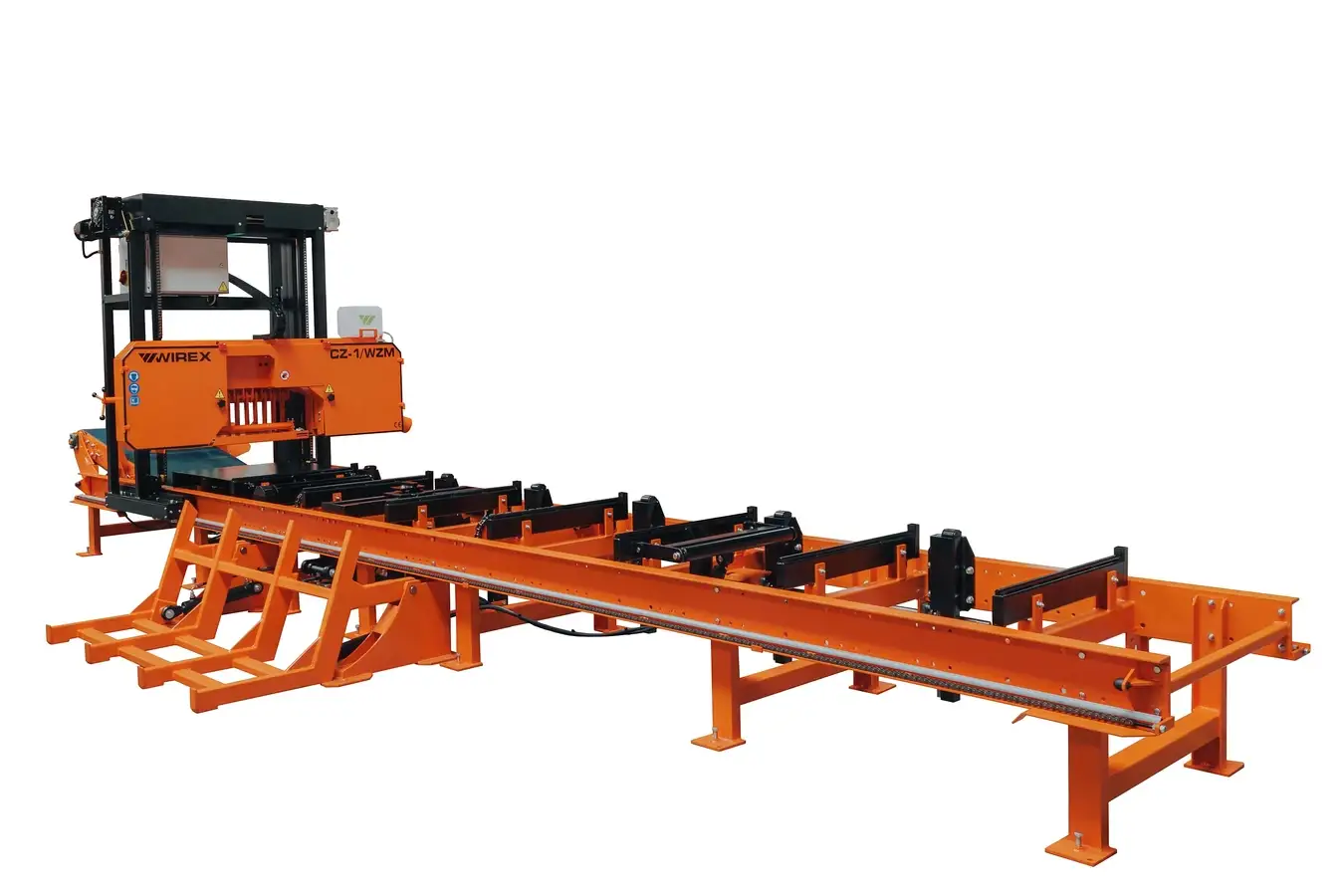

| Trak taśmowy | Wykonuje główne cięcie z cienkim rzazem | Daje dobry uzysk z drewna i precyzyjne prowadzenie cięcia | Gdy zależy Ci na mniejszej stracie materiału i większej kontroli nad grubością |
| Trak tarczowy | Rozcina drewno tarczą o dużej średnicy | Jest prosty w obsłudze i dobrze znosi pracę w powtarzalnym cyklu | Przy prostszej produkcji, gdzie liczy się tempo i odporność na obciążenie |
| Obrzynarka i oflisiarka | Prostują boki desek i usuwają oflis | Poprawiają powtarzalność wymiarów i ograniczają odpady | Gdy chcesz uzyskać materiał o równej szerokości i powtarzalnym formacie |
| Wielopiła | Dzieli materiał na kilka elementów w jednym przejściu | Przyspiesza pracę przy powtarzalnych przekrojach | W produkcji seryjnej, gdzie ten sam format powtarza się wiele razy |
| Przenośniki, sztaplarki i odciąg | Odbierają gotowy materiał i odpady | Utrzymują płynność pracy i porządek na hali | Praktycznie zawsze, bo bez nich nawet dobra piła zaczyna „stać” |
W materiałach Państwowej Inspekcji Pracy temat tartaku pojawia się przede wszystkim od strony BHP: ryzyko rośnie nie tylko przy samej pile, ale też przy podawaniu, odbiorze i transportowaniu drewna. To jest jedna z tych rzeczy, które łatwo zlekceważyć, a potem kosztują najwięcej. I właśnie dlatego sama pilarka nigdy nie powinna być projektowana w oderwaniu od reszty linii.
Kiedy wiesz już, co robi każde urządzenie, dużo łatwiej przejść do napędów. To one decydują o tym, czy linia pracuje równo, czy tylko wygląda na mocną w katalogu.
Napędy, które naprawdę decydują o pracy linii
Ja patrzę na napęd szerzej niż tylko przez pryzmat tabliczki znamionowej. Liczy się moment obrotowy, sposób rozruchu, regulacja prędkości i to, czy układ wytrzyma pył, wibracje oraz wielogodzinną pracę. W tartaku nie wygrywa ten silnik, który ma największą liczbę na papierze, tylko ten, który stabilnie utrzymuje parametry pod obciążeniem.
| Rozwiązanie | Gdzie się sprawdza | Plusy | Na co uważać |
|---|---|---|---|
| Napęd elektryczny | Główne traki, przenośniki, obrzynarki, wielopiły | Stabilna praca, łatwa automatyzacja, dobra dostępność serwisu | Wymaga sensownego zasilania i poprawnego doboru zabezpieczeń |
| Hydraulika | Posuw, obrót kłody, dociski, manipulatory | Daje dużą siłę przy kompaktowej zabudowie | Wymaga dbałości o szczelność, temperaturę oleju i filtrację |
| Napęd pasowy | Przeniesienie mocy między silnikiem a zespołem tnącym | Amortyzuje część udarów i jest stosunkowo prosty w utrzymaniu | Trzeba pilnować naciągu, zużycia i współosiowości kół |
| Przekładnia zębata lub łańcuchowa | Maszyny o wyższym momencie i wytrzymałej mechanice | Sztywne przeniesienie napędu, dobra odporność na obciążenie | Wymaga smarowania i regularnej kontroli zużycia |
| Falownik i softstart | Regulacja rozruchu i prędkości posuwu | Łagodniejszy start, mniejsze szarpnięcia, lepsze dopasowanie do drewna | Źle dobrany układ potrafi wprowadzić zakłócenia albo utrudnić serwis |
W ofertach rynkowych małe traki mobilne bywają pokazywane z silnikiem 7,5 kW lub 14 KM, a większe zespoły taśmowe osiągają 55 kW i więcej. Sama moc nie mówi jednak wszystkiego. Jeśli prowadnice są słabe, posuw skacze, a transport materiału nie nadąża, to nawet mocniejszy silnik tylko przykryje problem, zamiast go rozwiązać.
Napęd główny
W liniach stacjonarnych dominuje elektryka, bo daje łatwe sterowanie i przewidywalną pracę. Dla tartaku to zwykle najlepszy kompromis między kosztami eksploatacji a precyzją. Przy dużych obciążeniach liczy się nie tylko moc, ale też sposób jej oddania. Zbyt agresywny start obciąża mechanikę, a zbyt miękki potrafi zamulić całą linię.
Napędy pomocnicze
Hydraulika najczęściej robi tam, gdzie potrzebna jest siła: obrót kłody, docisk, pozycjonowanie, podawanie. Pneumatyka częściej obsługuje drobniejsze funkcje pomocnicze, na przykład zaciski albo elementy odciągowe. To nie są dodatki. Dobrze dobrane napędy pomocnicze potrafią skrócić czas cyklu bardziej niż wymiana samej piły.
Przeczytaj również: Rozstaw wideł wózka widłowego - Jak ustawić go dobrze?
Sterowanie ruchem
Falownik, czyli układ zmieniający częstotliwość zasilania silnika, daje możliwość regulacji prędkości bez szarpnięć. W praktyce oznacza to lepsze dopasowanie do gatunku drewna, wilgotności i średnicy kłody. Sterownik PLC, czyli programowalny układ logiczny, spina to wszystko w jeden rytm. Bez niego linia działa, ale trudno ją sensownie skalować i diagnozować.
Gdy napędy są już uporządkowane, można uczciwie odpowiedzieć na kolejne pytanie: jaki zestaw ma sens w małym zakładzie, a jaki w dużej produkcji seryjnej.
Jak dobrać sprzęt do skali zakładu
Jeżeli mam doradzić dobór, zawsze zaczynam od skali produkcji, gatunku drewna i dostępnej mocy przyłączeniowej. W praktyce to ważniejsze niż nazwa modelu. Zakład, który obrabia małe partie surowca, nie potrzebuje tej samej automatyki co linia pracująca bez przerwy na kilka zmian.
| Skala zakładu | Najczęściej wystarcza | Co daje | Gdzie pojawia się ryzyko |
|---|---|---|---|
| Mały lub mobilny | Trak taśmowy, prosty podajnik, ręczne lub półautomatyczne nastawy | Niska bariera wejścia, dobra mobilność, łatwy serwis | Większy udział pracy ręcznej i wolniejszy przepływ materiału |
| Średni | Korowarka, trak taśmowy z układem nastawczym, obrzynarka, przenośniki | Lepsza powtarzalność i mniejsza liczba ręcznych operacji | Jeśli brakuje bufora i synchronizacji, wąskie gardło szybko wraca |
| Duży | Zautomatyzowana linia, obracarki, wielopiły, sortowanie, PLC | Wysoki przerób i możliwość pracy w stabilnym rytmie | Wyższy koszt zakupu, większa odpowiedzialność za utrzymanie ruchu |
Na etapie doboru patrzę też na kilka bardzo przyziemnych rzeczy: długość i średnicę kłód, czy surowiec jest miękki czy twardy, ile osób ma obsługiwać linię i ile miejsca zostaje na transport odpadów. Jeśli tartak ma robić kilka asortymentów naraz, regulacja posuwu i elastyczność ustawień stają się ważniejsze niż sama moc piły. Jeśli produkcja jest wąska i powtarzalna, z kolei nie ma sensu przepłacać za automatykę, której nikt nie wykorzysta.
Im lepiej ustawisz skalę do realnej pracy zakładu, tym mniej później przepłacasz za poprawki. A poprawki najczęściej wynikają z tych samych kilku błędów.
Najczęstsze błędy przy doborze maszyn i napędów
Najczęściej widzę nie brak technologii, tylko źle ustawione priorytety. Kupuje się „mocniejszą piłę”, a pomija transport, serwis i bezpieczeństwo. Potem okazuje się, że linia stoi nie dlatego, że tnie za wolno, ale dlatego, że materiał nie ma jak płynnie przejść do kolejnego etapu.- Za mały zapas mocy - silnik pracuje na granicy możliwości, a każdy cięższy surowiec spowalnia całą linię.
- Brak regulacji posuwu - jedno ustawienie dla wszystkich gatunków drewna zwykle kończy się gorszą jakością cięcia albo szybszym zużyciem narzędzi.
- Pominięcie korowarki - kora i zanieczyszczenia skracają żywotność ostrzy oraz pogarszają czystość procesu.
- Źle zaprojektowany odbiór odpadów - trociny, zrębki i oflis zaczynają dławić linię zamiast być z niej sprawnie usuwane.
- Oszczędzanie na osłonach i odciągu - kurz, hałas i ryzyko urazu rosną szybciej niż oszczędność na zakupie.
- Brak planu serwisowego - maszyna działa dobrze do pierwszej poważniejszej awarii, a potem czeka na części i ludzi.
Państwowa Inspekcja Pracy od lat przypomina, że w obróbce drewna szczególnie niebezpieczne są same obrabiarki i strefy podawania materiału. To nie jest teoria pod szkolenie BHP, tylko bardzo praktyczna uwaga: jeśli operator ma słabą widoczność, brak osłon albo musi manewrować ręcznie w złym miejscu, ryzyko rośnie natychmiast. Dlatego przy projektowaniu tartaku bezpieczeństwo nie może być dopiskiem na końcu projektu.
Kiedy te błędy wyłapiesz wcześniej, modernizacja staje się tańsza i bardziej przewidywalna. I właśnie wtedy zaczyna się sensowna poprawa całej linii, a nie tylko wymiana jednego elementu na „większy”.
Gdzie modernizacja zwraca się najszybciej
Jeśli miałbym wskazać miejsca, które zwykle zwracają się najszybciej, postawiłbym na transport materiału, regulację napędów i odciąg pyłu. To właśnie tam najłatwiej odzyskać czas, ograniczyć przestoje i ustabilizować jakość cięcia. Sama nowa pilarka bez porządnego przepływu materiału daje mniejszy efekt, niż wielu właścicieli zakłada na starcie.
- sprawdź, gdzie naprawdę powstają przestoje i ile trwają;
- zmierz obciążenie silników w czasie pracy, a nie tylko na biegu jałowym;
- oceń, czy falownik lub softstart poprawi płynność rozruchu i posuwu;
- przyjrzyj się łożyskom, prowadnicom, pasom i przekładniom, bo tam uciekają sprawność i czas;
- zadbaj o łatwy dostęp do czyszczenia, osłon i punktów serwisowych;
- rozważ monitoring energii na głównych węzłach, jeśli chcesz realnie kontrolować koszty pracy.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw usprawnij przepływ kłody i kontrolę napędów, dopiero potem myśl o większej pile. W dobrze zaprojektowanym tartaku wynik robi nie pojedyncze urządzenie, tylko spójna linia, w której każdy węzeł ma swoje zadanie, zapas bezpieczeństwa i sensowny serwis.
