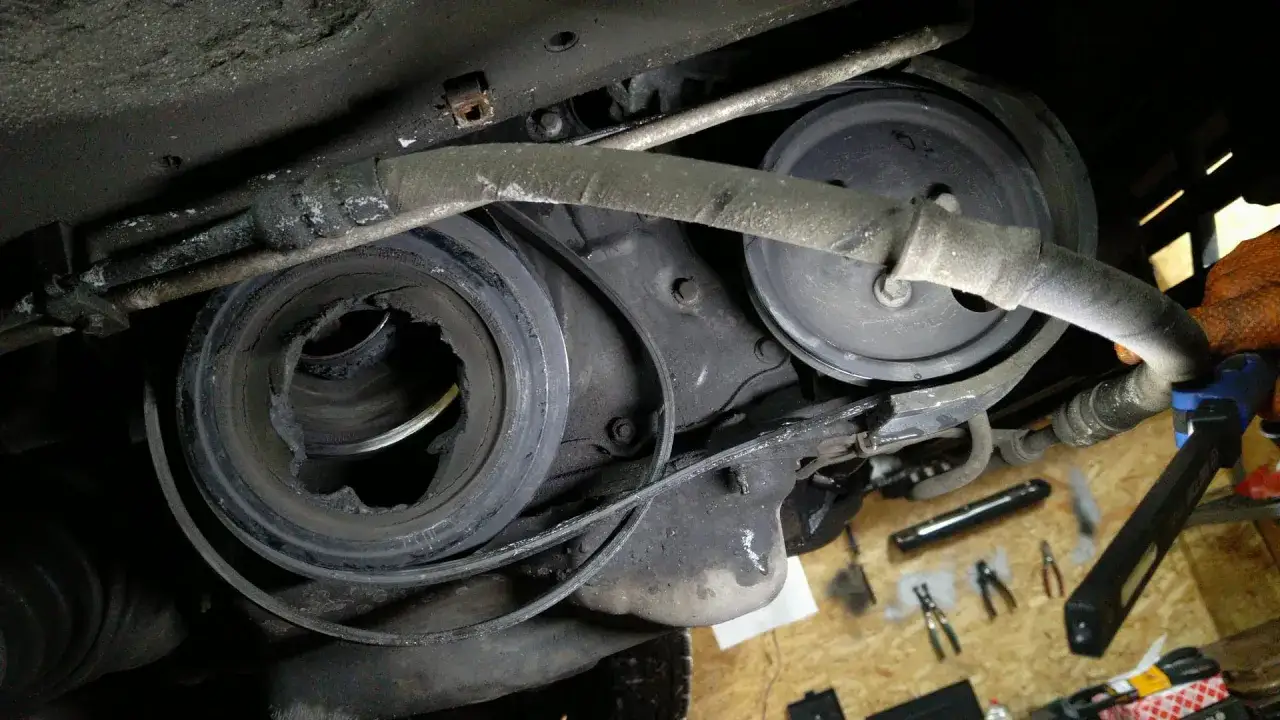

Napęd paskowy potrafi zatrzymać całą maszynę szybciej, niż zdąży zareagować operator. Taki awaryjny stan, często opisywany właśnie jako zerwany pasek klinowy, oznacza nie tylko brak przeniesienia napędu, ale też ryzyko szkód wtórnych w łożyskach, kołach pasowych, osprzęcie i chłodzeniu. W tym artykule pokazuję, jak rozpoznać problem, co zrobić od razu po awarii, dlaczego do niej dochodzi i jak naprawić układ tak, żeby usterka nie wróciła po kilku dniach.
Najważniejsze rzeczy, które trzeba wiedzieć, zanim napęd zatrzyma pracę
- Po awarii najpierw zatrzymuję maszynę i odłączam zasilanie, a dopiero potem szukam przyczyny.
- Pisk, zapach przypalonej gumy, bicie paska i drgania napinacza zwykle pojawiają się wcześniej niż całkowite zerwanie.
- Najczęstsze powody to złe napięcie, niewspółosiowość kół, zużyte łożyska i zanieczyszczenie olejem.
- W napędach wielopaskowych wymieniam cały komplet, a nie tylko jeden element.
- Po montażu wracam do kontroli napięcia i osiowania, bo wiele awarii zaczyna się od pominiętego osprzętu.
Jak rozpoznać problem, zanim napęd stanie
W praktyce pierwsze sygnały są zwykle bardzo czytelne, tylko łatwo je zbagatelizować. Ja najpierw patrzę na dźwięk, zachowanie napędu i stan powierzchni pasa, bo to trzy miejsca, w których usterka zdradza się najszybciej.
| Objaw | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| Pisk przy starcie lub pod obciążeniem | Poślizg, za małe napięcie, zużyta powierzchnia robocza | Napęd traci przyczepność i grzeje pasek |
| Drgania napinacza albo „klapanie” ramienia | Zużyte łożysko, rolka prowadząca lub nierówna praca całego układu | To często poprzedza kolejne uszkodzenia osprzętu |
| Ślad pyłu gumowego lub postrzępione krawędzie | Niewspółosiowość kół albo zużycie rowków | Pasek zaczyna schodzić z właściwej trajektorii |
| Zapach spalonej gumy lub gorącej mechaniki | Przegrzewanie przez tarcie | To sygnał, że awaria jest już blisko |
| Spadek ładowania, słabsza hydraulika, zatrzymanie wentylatora lub wału roboczego | Napęd przestał skutecznie przenosić moment | W niektórych układach grozi to szybkim przegrzaniem lub postojem linii |
Jeśli pasek napędza kilka podzespołów naraz, skutki zależą od tego, co akurat zostało „na nim” zawieszone. W samochodzie to może być alternator, wspomaganie lub chłodzenie, a w maszynie produkcyjnej wentylator, pompa, mieszadło albo przenośnik. Im szybciej czytam te objawy jako całość, tym mniej napraw kończy się wymianą pół układu.
Co zrobić od razu po awarii
Najgorsza reakcja to uruchamianie napędu „jeszcze tylko na chwilę”. W przypadku paska to zwykle dokładanie problemów: kawałki gumy trafiają pod osłony, rolki pracują na sucho, a podzespoły napędzane tym samym układem mogą się przegrzać albo zablokować.
- Zatrzymaj maszynę i odetnij zasilanie.
- Zabezpiecz układ przed przypadkowym startem.
- Sprawdź, czy nie ma luźnych fragmentów paska w osłonie, na kołach lub pod obudową.
- Oceń, co napęd był w danym momencie robił: pełne obciążenie, rozruch, bieg jałowy czy cykl ciągły.
- Nie uruchamiaj ponownie, jeśli słychać szum łożysk, widać bicie koła albo wyciek oleju.
W napędach chłodzenia, sprężania czy pompowania zatrzymanie pracy bywa bardziej krytyczne niż sama mechanika. Jeśli pasek obsługiwał element odpowiedzialny za odprowadzanie ciepła, dalsza jazda lub dalszy cykl pracy może skończyć się dużo drożej niż wymiana pasa. Dlatego po awarii zawsze najpierw myślę o bezpieczeństwie układu, a dopiero potem o samej części.
Dlaczego pasek pęka, spada albo ślizga się na kołach
Tu rzadko winny jest wyłącznie materiał. Z doświadczenia najczęściej zawodzi cały zestaw warunków pracy: napięcie, ustawienie, stan rolek i czystość układu. Sam pas jest zwykle tylko ostatnim ogniwem, które zbiera skutki wcześniejszych zaniedbań.
| Przyczyna | Jak wygląda w praktyce | Co z tym robię |
|---|---|---|
| Za małe napięcie | Pisk, poślizg, szkliwienie powierzchni | Ustawiam napięcie zgodnie ze specyfikacją i sprawdzam docisk po rozruchu |
| Za duże napięcie | Przeciążone łożyska, grzanie, szybsze pękanie pasa | Koryguję naciąg i kontroluję rolki oraz wały |
| Niewspółosiowość kół pasowych | Pasek ucieka na bok, ściera krawędzie | Sprawdzam ustawienie osi i bicie kół |
| Zużyte łożyska lub rolki | Hałas, luzy, wibracje, lokalne grzanie | Wymieniam elementy towarzyszące, nie tylko sam pasek |
| Olej, chłodziwo, smar na pasie | Śliska powierzchnia, mięknięcie gumy, przyspieszone starzenie | Usuwam wyciek i wymieniam pasek po zanieczyszczeniu |
| Zły dobór albo mieszanie różnych pasów | Nierówna praca w napędzie wielopaskowym | Zakładam komplet jednego typu i jednego producenta |
Gates zwraca uwagę, że w napędach wielopaskowych trzeba wymieniać cały zestaw, a nie mieszać nowych i starych pasów, bo obciążenie potrafi przejąć wtedy tylko część z nich. To właśnie ten detal często decyduje, czy naprawa wytrzyma miesiąc, czy kilka lat. Stąd już tylko krok do pytania, co dokładnie sprawdzić przy wymianie.
Co sprawdzam przy wymianie, żeby nie wracać do naprawy
Ja nie wymieniam samego pasa „w ciemno”, jeśli w układzie widać choćby ślad problemu z rolkami albo prowadzeniem. Jedna nowa część w starym, zużytym układzie bardzo często daje tylko krótką poprawę.
| Element | Co sprawdzam | Dlaczego to ma znaczenie |
|---|---|---|
| Pasek | Pęknięcia, postrzępienie, ślady przegrzania, olej | Oceniam, czy zużycie jest normalne, czy już awaryjne |
| Koła pasowe | Rowek, bicie, uszkodzenie powierzchni roboczej | Nawet niewielkie zużycie zmienia pracę całego napędu |
| Łożyska, rolki, napinacz | Hałas, luz, opory obrotu, temperatura | To one najczęściej „zabijają” nowy pasek po kilku dniach |
| Współosiowość | Ustawienie kół i tor biegu pasa | Krzywy tor pracy przyspiesza ścieranie i rozwarstwianie |
| Mocowanie napędu | Śruby, wsporniki, odkształcenia, luz konstrukcji | Poluzowany osprzęt potrafi udawać „zużyty pasek” |
Gates podaje też praktyczną granicę: jeżeli na kole pasowym widać więcej niż 0,4 mm zużycia rowka, koło kwalifikuje się do wymiany. To niewielka wartość, ale w napędzie pasowym robi dużą różnicę, bo przekłada się na sposób prowadzenia pasa i jego trwałość. Po złożeniu całości nie kończę pracy na samym montażu, tylko wracam jeszcze do napięcia po krótkim dotarciu.
Ile kosztuje naprawa i kiedy opłaca się działać prewencyjnie
W Polsce sama usługa wymiany paska klinowego w warsztacie samochodowym kosztuje średnio od 76,46 do 171,65 zł za robociznę. W maszynach warsztatowych i przemysłowych rozpiętość jest większa, bo koszt rośnie wraz z dostępem do napędu, liczbą kół, koniecznością ustawiania osi i wymianą elementów towarzyszących.
| Scenariusz | Co zwykle wchodzi w grę | Jak patrzę na koszt |
|---|---|---|
| Prosta wymiana samego pasa | Nowy pas, kontrola napięcia, szybki test pracy | Najtańsza opcja, ale tylko wtedy, gdy osprzęt jest naprawdę w dobrym stanie |
| Wymiana z rolkami lub napinaczem | Pas + elementy prowadzące + ponowne ustawienie układu | Zwykle najbardziej opłacalna, jeśli układ już hałasuje albo ma luzy |
| Naprawa po wtórnej awarii | Pasek, koła pasowe, łożyska, czasem podzespoły napędzane | To ten wariant robi się najdroższy, bo kończy się przestojem i dodatkowymi częściami |
W praktyce prewencja jest tańsza niż reaktywna naprawa. Jeśli w napędzie słychać już rolkę, wyczuwalny jest luz albo pasek zostawia pył, nie czekam na całkowite zerwanie. Wtedy koszt części i robocizny zwykle nadal jest rozsądny, a przestój krótszy. Gdy układ pracuje ciągle albo obsługuje ważny proces, taka decyzja oszczędza najwięcej pieniędzy właśnie dlatego, że zapobiega wtórnym uszkodzeniom.
Dlaczego po takiej awarii nie warto kończyć tylko na nowym pasku
Najwięcej sensu daje myślenie całym układem, nie tylko wymiana gumy. Jeśli pasek pękł przez krzywe koło, zużyty napinacz albo wyciek oleju, nowy element zadziała dobrze tylko przez chwilę. Ja traktuję taką naprawę jako okazję do sprawdzenia osiowania, łożysk, rowków i zachowania napędu po uruchomieniu.
Po złożeniu wszystkiego robię jeszcze jedną rzecz, która często jest pomijana: wracam do kontroli napięcia po dotarciu i obserwuję, czy napęd pracuje cicho oraz równo. W dobrze ustawionym układzie nie ma przypadkowego pisku, napinacz nie „tańczy”, a pasek nie zostawia nowego pyłu po kilku minutach pracy. To właśnie taki porządek zamyka temat naprawdę, a nie tylko na papierze.
