W napędach maszyn łańcuch nadal ma mocne miejsce, bo łączy prostą budowę z precyzyjnym przeniesieniem momentu i brakiem poślizgu. Przekładnie łańcuchowe sprawdzają się tam, gdzie trzeba zachować synchronizację, przenieść obciążenie na pewnej odległości i nie komplikować konstrukcji. Poniżej pokazuję, jak działa taki układ, jakie ma odmiany, jak go dobrać i co najczęściej skraca jego żywotność.
Najważniejsze informacje o napędzie łańcuchowym w skrócie
- Łańcuch i koła łańcuchowe przenoszą ruch bez poślizgu, więc łatwo utrzymać stałe przełożenie i synchronizację.
- Najczęściej stosuje się łańcuch rolkowy, bo daje dobry kompromis między trwałością, kosztem i dostępnością części.
- Odległość osi, naciąg i współosiowość mają równie duże znaczenie jak sam dobór łańcucha.
- Przy wydłużeniu rzędu 2% trzeba zwykle planować wymianę łańcucha i kontrolę zużycia kół.
- Układ łańcuchowy wygrywa z paskiem, gdy liczy się brak poślizgu, a z przekładnią zębatą, gdy potrzebujesz większej odległości między wałami.
Jak działa napęd łańcuchowy i z czego się składa
W najprostszej wersji układ składa się z dwóch kół łańcuchowych i łańcucha, który opasuje ich zęby. Koło napędzające przekazuje ruch, a koło napędzane odbiera go w stałej relacji wynikającej z liczby zębów. To właśnie dlatego taki układ nie „ucieka” jak pasek i dobrze nadaje się do synchronizacji ruchu w maszynie.
W praktyce najczęściej spotykam łańcuch rolkowy. Jego ogniwa pracują jak małe przeguby: sworzeń, tulejka i rolka ograniczają tarcie w miejscu współpracy z zębami koła, a sam łańcuch może pracować pod sporym obciążeniem. Z punktu widzenia konstruktora ważne są też osie wałów, łożyska, napinacz i osłona, bo nawet dobry łańcuch nie odrobi błędów montażowych.
- Łańcuch przenosi siłę i porusza się po zębach kół bez poślizgu.
- Koło napędzające determinuje wejściową prędkość i obciążenie układu.
- Koło napędzane zmienia prędkość i moment zgodnie z przełożeniem.
- Napinacz lub regulacja położenia silnika kompensuje wydłużenie i stabilizuje bieg.
- Osłona chroni ludzi i sam układ przed zabrudzeniem oraz przypadkowym kontaktem.
Warto też pamiętać o efekcie wieloboku: łańcuch nie owija koła po idealnym okręgu, tylko po odcinkach między zębami, więc prędkość chwilowo lekko pulsuje. Im większa podziałka i im mniejsze koło, tym zjawisko jest bardziej odczuwalne. To prowadzi do pytania, jakie odmiany łańcuchów faktycznie mają sens w zastosowaniach przemysłowych.
Jakie odmiany łańcuchów spotyka się najczęściej
Nie każdy łańcuch nadaje się do przenoszenia mocy, dlatego przy doborze nie patrzę wyłącznie na nazwę, ale na budowę i typ pracy. W maszynach i napędach warsztatowych najczęściej przewijają się poniższe warianty.
| Rodzaj łańcucha | Najlepsze zastosowanie | Co daje | Ograniczenie |
|---|---|---|---|
| Rolkowy | Uniwersalne napędy maszyn | Dobra trwałość, wysoka sprawność, łatwy dobór | Wymaga smarowania i kontroli zużycia |
| Tulejkowy | Prostsze i wolniejsze układy | Solidny i odporny | Gorsza kultura pracy niż w rolkowym |
| Cichy, zębaty | Wyższe prędkości i niższy hałas | Lepsze zazębienie i mniejszy hałas | Wyższa cena i większa wrażliwość na dokładność |
| Z osprzętem transportowym | Podajniki, przenośniki, automatyka | Łączy przeniesienie mocy z transportem detalu | To już projekt pod konkretną aplikację |
Do dźwignic i podnoszenia stosuje się jeszcze inne odmiany, ale ja nie wrzucałbym ich do jednego worka z klasycznym napędem obrotowym. W praktyce najczęściej wygrywa łańcuch rolkowy, bo daje najlepszy kompromis między kosztem, dostępnością i przewidywalnością pracy. Następny krok to już nie nazwa łańcucha, tylko sposób jego doboru do realnego obciążenia.
Jak dobrać przełożenie i wymiary bez zgadywania
Najpierw liczę podstawy, dopiero potem sięgam do katalogu. Przełożenie w takim układzie wynika z liczby zębów kół: i = z2 / z1, gdzie z1 to liczba zębów koła napędzającego, a z2 koła napędzanego. Jeśli małe koło ma 12 zębów, a duże 36, dostaję przełożenie 1:3, czyli trzy razy mniejszą prędkość na wyjściu i odpowiednio większy moment.
Najpierw policz, potem dopasuj katalog
Sam iloraz zębów nie wystarczy. Przy doborze patrzę jeszcze na moc, liczbę startów, udary, kierunek pracy i obciążenie dynamiczne. Łańcuch, który dobrze znosi stały bieg pod umiarkowaną mocą, może zacząć się szybko wybijać przy częstych rozruchach z pełnym momentem.
Sprawdź odległość osi i kąt opasania
Jako wygodny zakres roboczy przyjmuje się zwykle od 30 do 50 razy podziałkę łańcucha. To nie jest twardy zakaz, tylko praktyczny punkt odniesienia, który pomaga utrzymać sensowny zapas pracy i odpowiedni kąt opasania małego koła. Dobrze, gdy kąt opasania na małym kole jest większy niż 120°, bo wtedy łańcuch pewniej zazębia się z zębami i mniej chętnie przeskakuje.
Przeczytaj również: Parametry silnika - Jak czytać moc, moment i obroty?
Dobierz podziałkę do prędkości
Przy wyższych prędkościach wolę mniejszą podziałkę. Układ pracuje wtedy spokojniej, a efekt wieloboku jest mniej dokuczliwy. Większa podziałka kusi nośnością, ale zwykle podnosi hałas i pogarsza kulturę pracy, więc w szybszych napędach bywa po prostu gorszym kompromisem.
- Moc i moment decydują o wytrzymałości łańcucha i doborze koła.
- Prędkość obrotowa wpływa na hałas, zużycie i wybór podziałki.
- Odległość osi narzuca geometrię całego napędu.
- Warunki otoczenia przesądzają o smarowaniu, osłonie i częstotliwości kontroli.
- Rodzaj obciążenia mówi, czy ważniejsza będzie odporność na udary, czy stabilność biegu.
Gdy te parametry są już ustawione, dopiero wtedy zaczyna się sensowne porównanie z paskiem albo przekładnią zębatą. To właśnie na tym etapie najłatwiej wybrać rozwiązanie, które „na papierze” wygląda dobrze, a w maszynie zaczyna sprawiać kłopoty.
Kiedy lepiej wybrać pasek, a kiedy przekładnię zębatą
W praktyce nie ma jednego zwycięzcy. Każde rozwiązanie ma swoją logikę i najlepszy zakres pracy, a ja zwykle patrzę najpierw na wymagania procesu, a dopiero potem na koszt części.
| Rozwiązanie | Największe zalety | Największe minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Napęd łańcuchowy | Brak poślizgu, dobra sprawność, dobra synchronizacja | Hałas, potrzeba smarowania, wrażliwość na ustawienie | Maszyny, transport, napędy pomocnicze, gdy liczy się pewne przeniesienie mocy |
| Pasek | Cicha praca, prosty montaż, niższy koszt wejścia | Poślizg, mniejsza dokładność przełożenia | Wentylatory, lekkie napędy, układy, w których hałas jest ważniejszy niż sztywność przełożenia |
| Przekładnia zębata | Zwarta budowa, wysoka precyzja, brak poślizgu | Wyższy koszt, większa wrażliwość na montaż, zwykle mniejsza odległość osi | Układy kompaktowe i precyzyjne, gdzie napęd ma pracować w zamkniętej obudowie |
W materiałach Renolda dla łańcucha rolkowego podawana jest sprawność na poziomie 98,4-98,9%, więc energetycznie to bardzo sensowne rozwiązanie. Różnicę robi raczej hałas, serwis i tolerancja na zabrudzenia niż sama strata mocy. Jeśli szukasz układu odpornego na poślizg i dobrze znoszącego synchronizację ruchu, łańcuch wciąż jest bardzo mocnym kandydatem. Skoro wiemy już, kiedy ma sens, trzeba jeszcze zobaczyć, jak nie zepsuć go montażem i zaniedbaną obsługą.
Montaż i konserwacja, które naprawdę wydłużają życie układu
Większość awarii nie zaczyna się od złego materiału, tylko od złego montażu. W instrukcjach montażu Tsubaki granicę zużycia zwykle wiąże się z wydłużeniem około 2%, a ja traktuję to jako praktyczny sygnał ostrzegawczy, nie jako punkt do dalszej jazdy „na zapas”. Jeżeli napęd zaczyna hałasować, przeskakiwać albo wymaga coraz częstszej korekty naciągu, zwykle problem jest już realny.
| Objaw | Najczęstsza przyczyna | Co robię w pierwszej kolejności |
|---|---|---|
| Hałas i drgania | Złe ustawienie osi, zbyt mały naciąg, zużyte zęby | Sprawdzam współosiowość i geometrię kół |
| Przeskakiwanie | Wydłużony łańcuch, zużyte koło, zbyt mały kąt opasania | Oceniam wydłużenie i stan zębów, poprawiam ustawienie |
| Sucha, szorstka praca | Brak smarowania albo niewłaściwy środek smarny | Dobieram smar do prędkości i obciążenia |
| Nierówny bieg | Brud, opiłki, uszkodzone ogniwa | Czyszczę układ i wycofuję uszkodzony łańcuch |
- Ustawienie osi sprawdzam jako pierwsze, bo zła geometria skraca życie całego układu bardziej niż wielu osobom się wydaje.
- Naciąg ustawiam tak, by łańcuch nie bił, ale też nie obciążał nadmiernie łożysk.
- Smarowanie dobieram do prędkości, temperatury i środowiska pracy, a nie „na oko”.
- Czystość traktuję serio, bo pył i opiłki zamieniają napęd w papier ścierny.
- Koła łańcuchowe oglądam razem z łańcuchem, bo zużyte zęby potrafią zabić nowy łańcuch zaskakująco szybko.
To właśnie w serwisie wychodzi, czy układ został dobrze zaprojektowany, czy tylko „jakoś działa”. Kiedy te podstawy są pod kontrolą, można przejść do pytania, gdzie taki napęd naprawdę ma sens w maszynach i automatyce.
Co sprawdzam przed zamówieniem zestawu do własnej maszyny
Jeśli mam dobrać układ do konkretnej maszyny warsztatowej albo prostego systemu automatyki, zaczynam od trzech pytań. Nie od katalogu, tylko od funkcji procesu.
- Czy napęd ma tylko przenieść moc, czy też zsynchronizować ruch kilku elementów lub osi?
- Czy środowisko pracy jest czyste, zapylone, wilgotne albo gorące, czyli czy potrzebuję innego smarowania i osłony?
- Czy mam miejsce na odległość osi, regulację i serwis, czy konstrukcja jest już zbyt ciasna na rozwiązanie łańcuchowe?

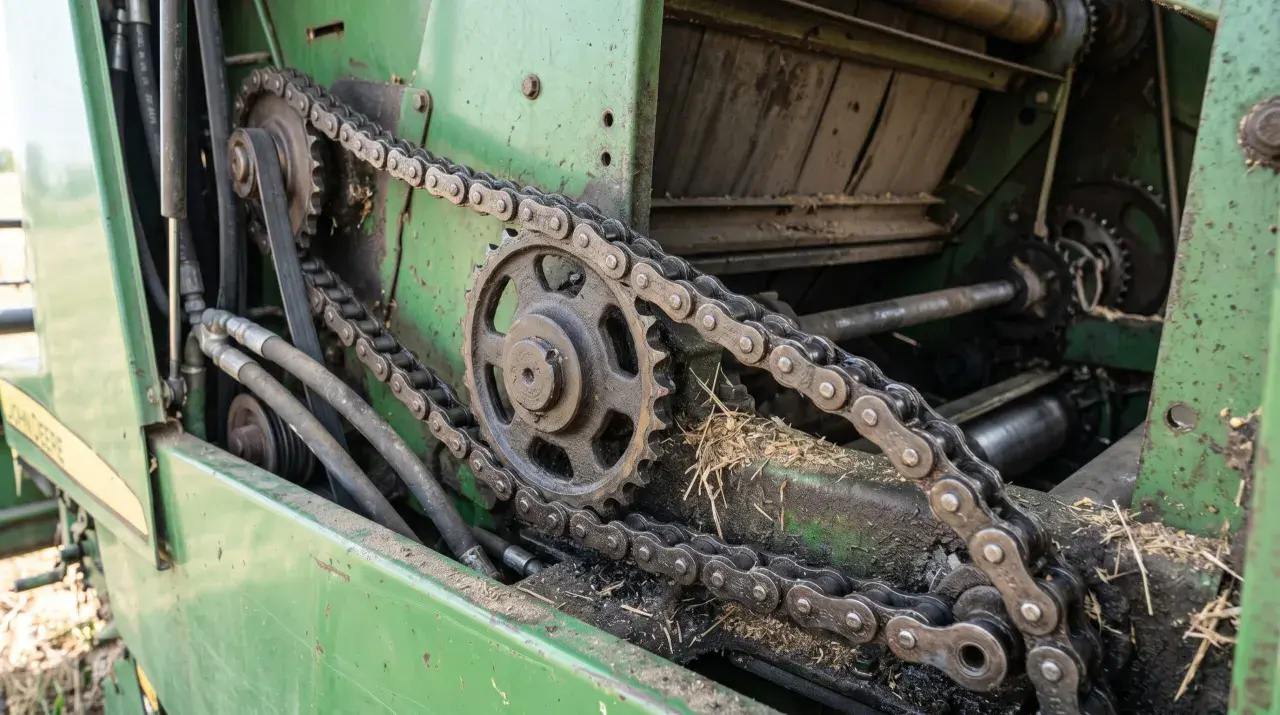

W praktyce ten typ napędu sprawdza się w przenośnikach, maszynach pakujących, układach podawania materiału, maszynach rolniczych i wielu prostych mechanizmach warsztatowych. Dobrze radzi sobie tam, gdzie trzeba pewnie przenieść moment na pewnej odległości, a jednocześnie nie opłaca się komplikować konstrukcji przekładnią zębatą. Słabiej wypada tam, gdzie priorytetem jest absolutna cisza, minimalny serwis albo bardzo mała obudowa.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: w takim napędzie najważniejsze nie są same ogniwa, ale geometria, smarowanie i stan kół. Dobrze dobrany i dobrze ustawiony układ pracuje przewidywalnie przez lata, a źle złożony zaczyna przypominać problem serwisowy dużo wcześniej, niż sugerowałby sam katalog.
