W napędach maszyn liczą się trzy rzeczy: przenoszona moc, stabilność pracy i łatwość serwisu. Dlatego przekładnia pasowa wciąż ma mocną pozycję w wielu urządzeniach warsztatowych, wentylacyjnych i produkcyjnych: jest cicha, stosunkowo tania i dobrze znosi niewielkie błędy ustawienia wałów. W tym tekście pokazuję, jak działa taki układ, jakie ma odmiany, kiedy sprawdza się najlepiej i po czym poznać, że zaczyna wymagać regulacji.
Najważniejsze fakty o napędzie pasowym, które warto znać przed wyborem
- Energia przenoszona jest przez pas i koła pasowe, a w klasycznych układach drobny poślizg jest możliwy i bywa normalny.
- Pas klinowy to uniwersalny kompromis, pas zębaty daje większą dokładność, a pas płaski dobrze znosi wyższe prędkości liniowe.
- Za duży naciąg przyspiesza zużycie łożysk, za mały powoduje pisk, grzanie i spadek sprawności.
- Najlepsze efekty daje układ dobrze osiowany, z odpowiednim kątem opasania i czystymi rowkami kół.
- Po montażu warto wrócić do kontroli po pierwszych godzinach pracy, bo nowy pas zwykle lekko się układa.

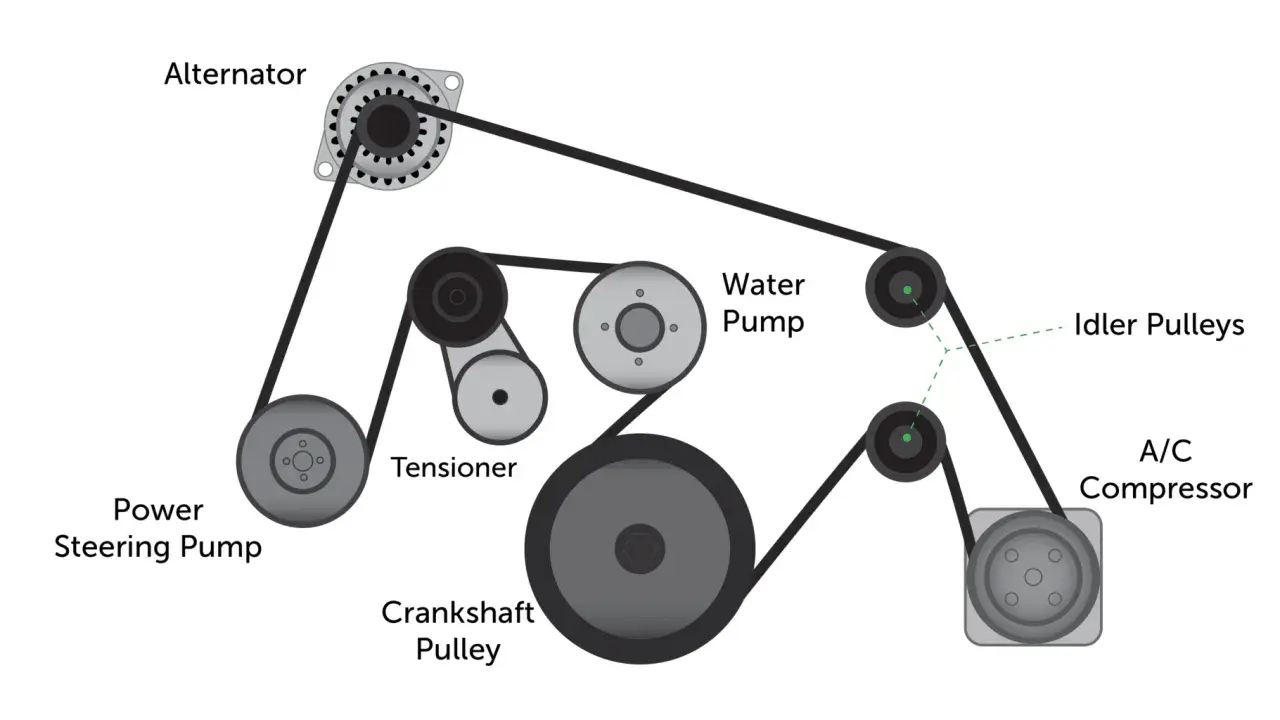

Jak działa napęd pasowy i z czego się składa
W takim układzie jedno koło napędza pas, a pas przekazuje ruch na drugie koło. W wersji klasycznej robi to głównie przez tarcie między powierzchnią pasa a rowkiem koła; w odmianie zębatej przez zazębienie, więc poślizg praktycznie znika. To właśnie dlatego ten sam mechanizm może służyć zarówno do prostego przenoszenia mocy, jak i do dokładnej synchronizacji wałów.
W praktyce patrzę na trzy elementy: pas, koła pasowe i sposób napięcia. Jeśli pas jest zbyt luźny, zaczyna ślizgać się i grzać. Jeśli jest zbyt mocno naciągnięty, obciąża łożyska i skraca życie całego napędu. Między tymi skrajnościami jest miejsce na stabilną, cichą pracę, ale tylko wtedy, gdy geometria układu jest ustawiona równo.
W zwykłych napędach niewielki poślizg sprężysty rzędu 1-2% bywa normalny, bo pas lekko się odkształca pod obciążeniem. Nie traktuję go jak awarii, dopóki nie rośnie i nie zaczyna wpływać na prędkość, temperaturę albo dokładność procesu. Z takiego punktu widzenia naturalnie przechodzi się do pytania, które odmiany pasów dają najlepszy efekt w konkretnych warunkach.
Jakie są rodzaje pasów i czym się różnią
Największy błąd, jaki widzę przy doborze, to wybieranie pasa wyłącznie po wyglądzie albo cenie. W rzeczywistości liczy się to, czy układ ma przenosić dużą moc, czy pracować cicho, czy wymagać dokładnego przełożenia. Inny pas sprawdzi się w wentylatorze, a inny w napędzie, który ma utrzymać synchronizację bez odchyłek.
| Typ pasa | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Płaski | Cicha praca, dobra kultura ruchu, możliwość pracy przy większych prędkościach liniowych | Wymaga dobrego prowadzenia i zwykle większych kół | Starsze maszyny, układy o dużych prędkościach i umiarkowanym obciążeniu |
| Klinowy | Dobry kompromis między ceną, mocą i odpornością na drobne błędy montażowe | Nie daje pełnej synchronizacji, może ślizgać się przy złym naciągu | Maszyny warsztatowe, kompresory, pompy, napędy ogólnego zastosowania |
| Wielorowkowy | Zwarta budowa, dobry przy małych średnicach kół i wyższych prędkościach | Wymaga dobrego stanu rowków i precyzyjnego prowadzenia | Napędy kompaktowe, osprzęt silników, urządzenia o ograniczonej przestrzeni |
| Zębaty | Dokładne przenoszenie ruchu, brak poślizgu, dobra synchronizacja | Mniej toleruje brud, zły montaż i nadmierne udary | Automatyka, pozycjonowanie, mechanizmy wymagające powtarzalności |
| Okrągły | Prosta konstrukcja, lekki i tani w zastosowaniach małej mocy | Nie służy do dużych obciążeń | Lekkie napędy, drobne mechanizmy, proste urządzenia pomocnicze |
Jeśli potrzebna jest płynna zmiana prędkości w trakcie pracy, w grę wchodzą też rozwiązania wariatorowe, ale to już bardziej wyspecjalizowany wariant niż typowy napęd do ogólnego użytku. Gdy wiadomo już, czym różnią się same pasy, sensownie jest przejść do tego, gdzie taki układ naprawdę ma przewagę.
Gdzie taki napęd sprawdza się najlepiej
W warsztatowych szlifierkach, wiertarkach kolumnowych, kompresorach, wentylatorach i prostych obrabiarkach taki napęd ma sens, bo nie wymaga smarowania, dobrze tłumi drgania i pozwala stosunkowo łatwo zmienić przełożenie przez wymianę kół. W maszynach rolniczych oraz urządzeniach transportowych doceniam jeszcze jedną rzecz: pas potrafi wybaczyć chwilowe przeciążenie, więc bywa łagodniejszy dla reszty układu niż napęd sztywny.
To nie znaczy, że jest uniwersalny. Gdy potrzeba bardzo dokładnej prędkości albo synchronizacji dwóch wałów, pas zębaty może być lepszy od klasycznego rozwiązania, ale przy dużych udarach i zanieczyszczeniach czasem wygrywa łańcuch albo przekładnia zębata. Ja zwykle zadaję sobie wtedy jedno pytanie: czy ważniejsza jest sprawność i dokładność, czy cicha praca oraz odporność na drobne błędy montażowe. Odpowiedź od razu zawęża wybór.
W praktyce widać to też w codziennym serwisie. Tam, gdzie dostęp do napędu jest łatwy, a priorytetem jest szybka wymiana elementów, układ pasowy często wygrywa prostotą. Tam, gdzie liczy się wysoka precyzja i brak tolerancji na poślizg, trzeba już patrzeć dużo ostrzej na dobór całego zespołu.
Jak dobrać i ustawić napęd, żeby nie tracić mocy
Dobór zaczynam od obciążenia, prędkości obrotowej i warunków środowiskowych. W praktyce nie szukam „najmocniejszego” pasa, tylko takiego, który pasuje do geometrii układu i nie zjada łożysk. Dopiero potem sprawdzam szerokość, długość, profil rowka oraz średnicę małego koła.
- Dobierz profil do zadania. Płaski daje kulturę pracy, klinowy jest najbardziej uniwersalny, zębaty zapewnia synchronizację.
- Sprawdź ustawienie kół. Nawet niewielka nierównoległość osi zwykle kończy się biciem, zsuwaniem albo nierównym zużyciem boków pasa.
- Zadbaj o kąt opasania, czyli o to, jak duży fragment koła obejmuje pas. Gdy jest zbyt mały, rośnie ryzyko poślizgu przy starcie.
- Ustaw naciąg z wyczuciem. Za luźny układ piszczy i grzeje się, za ciasny niszczy łożyska szybciej niż sam pas.
- Po uruchomieniu wróć do kontroli. Nowy element zwykle lekko się układa i po pierwszych godzinach pracy napięcie może wymagać korekty.
Jeśli mam wskazać jeden błąd, który widuję najczęściej, to jest nim przekonanie, że „mocniej napięte” znaczy „lepiej”. W napędzie pasowym to bardzo często działa odwrotnie. Gdy ta zasada jest zignorowana, następna sekcja zwykle zaczyna się od listy usterek, których można było uniknąć.
Co najczęściej zużywa pas i jak to rozpoznać
Diagnostyka nie musi być skomplikowana. Najpierw patrzę, jak zachowuje się napęd przy starcie, potem sprawdzam powierzchnię pasa, rowki kół i temperaturę łożysk. Już po kilku minutach da się wychwycić objawy, które w praktyce mówią więcej niż sam opis katalogowy.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Pisk przy starcie | Zbyt mały naciąg, zabrudzone rowki albo śliska powierzchnia pasa | Wyczyścić układ, skorygować naciąg, sprawdzić stan pasa |
| Pył gumowy wokół napędu | Ślizganie się pasa lub zbyt agresywna praca pod obciążeniem | Sprawdzić obciążenie, geometrię i dobór profilu |
| Pęknięcia poprzeczne | Za duży poślizg, przegrzewanie albo starzenie materiału | Wymienić pas i usunąć przyczynę poślizgu |
| Zużycie jednej krawędzi | Brak osiowości kół lub zły rozstaw | Wyregulować ustawienie wałów i koła pasowe |
| Grzanie łożysk | Za duży naciąg lub nadmierne opory w całym układzie | Zmniejszyć naciąg i sprawdzić stan łożysk |
| Pas zsuwa się z koła | Zły profil, uszkodzony rowek albo błędna geometria napędu | Skontrolować koła, profil i prowadzenie pasa |
Jeśli widzę rozwarstwienie, zeszkloną powierzchnię albo wyraźnie poszarpane krawędzie, nie czekam na awarię. Wymiana na tym etapie zwykle kosztuje mniej nerwów niż postój maszyny, a przy okazji pozwala sprawdzić, czy problem nie leży głębiej, na przykład w krzywo ustawionych kołach. To prowadzi do ostatniego, bardzo praktycznego kroku: doboru właściwych części.
Na co patrzę przed zakupem części do układu pasowego
Przed zamówieniem nowych elementów zawsze spisuję oznaczenie starego pasa. Samo „pas do tej maszyny” zwykle nie wystarcza, bo różnice w profilu, długości albo liczbie rowków potrafią wyglądać z zewnątrz identycznie, a w pracy zachowują się zupełnie inaczej.
- Oznaczenie i wymiary pasa.
- Profil kół oraz liczba rowków.
- Rozstaw osi i możliwość regulacji naciągu.
- Warunki pracy: temperatura, pył, olej, wilgoć.
- Wymagana dokładność przeniesienia ruchu.
Jeżeli układ pracuje w zapyleniu albo przy częstych rozruchach, bardziej opłaca się dobrać lepszy element od razu niż liczyć, że tańszy wytrzyma podobnie długo. W praktyce właśnie tu zapada większość dobrych decyzji: nie w katalogu, tylko przy ocenie, czy napęd ma być prosty, odporny i cichy, czy ma przenosić ruch z dużą dokładnością. Jeśli miałbym zostawić jedną zasadę, to tę, że dobrze dobrany napęd pasowy zaczyna się od geometrii i naciągu, a nie od samej ceny pasa.
