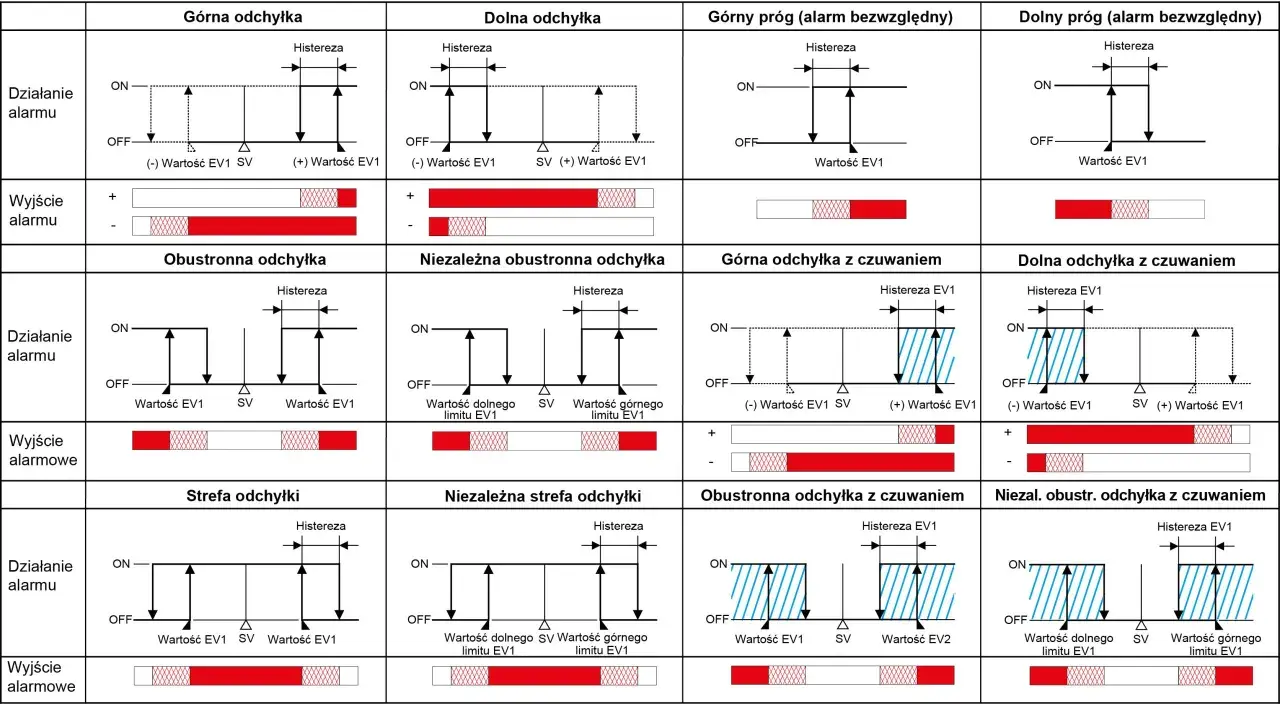

Gdy temperatura, ciśnienie albo prędkość zaczynają odbiegać od zadanej wartości, układ sterowania musi szybko zdecydować, jak mocno zareagować. Regulator proporcjonalny robi to w prosty sposób: wielkość sygnału wyjściowego uzależnia od wartości uchybu, czyli różnicy między nastawą a pomiarem. Poniżej pokazuję, jak działa regulator P, gdzie sprawdza się najlepiej, dlaczego pozostawia uchyb ustalony i jak dobrać jego wzmocnienie w praktyce.
Najważniejsze informacje o działaniu regulatora P
- Sygnał wyjściowy rośnie proporcjonalnie do uchybu regulacji.
- Podstawowy wzór ma postać u(t) = Kp · e(t), gdzie Kp oznacza wzmocnienie.
- Większe Kp przyspiesza reakcję, ale może wywołać przeregulowanie i oscylacje.
- Sam człon P zwykle nie usuwa uchybu ustalonego, ponieważ do podtrzymania sterowania potrzebny jest niezerowy błąd.
- Do dokładniejszej regulacji często stosuje się układ PI albo PID.
Jak działa regulator proporcjonalny w układzie sterowania
Regulator P porównuje wartość zadaną z wartością zmierzoną przez czujnik. Różnicę nazywamy uchybem regulacji i oznaczamy symbolem e(t). Im większy uchyb, tym większa korekta wysyłana do elementu wykonawczego, na przykład grzałki, zaworu, falownika albo silnika.
Najprostszy zapis wygląda tak: u(t) = Kp · e(t). W praktycznym sterowniku często dochodzi jeszcze sygnał bazowy, dlatego spotyka się wzór u(t) = u0 + Kp · e(t). Składnik u0 zapewnia podstawowy poziom sterowania, a człon proporcjonalny tylko go koryguje.
Przykład jest łatwy do wyobrażenia. Jeżeli zadana temperatura wynosi 80°C, a czujnik pokazuje 76°C, uchyb wynosi 4°C. Przy wzmocnieniu Kp równym 10 sterownik wygeneruje korektę o wartości 40 jednostek wyjściowych, o ile pozwala na to zakres wyjścia.
Ważne jest także poprawne ustawienie kierunku działania. Przy działaniu bezpośrednim wzrost pomiaru zwiększa sygnał wyjściowy, a przy działaniu odwrotnym go zmniejsza. Pomyłka w tym miejscu nie powoduje „słabej regulacji”, tylko może doprowadzić do rozbiegania się całej pętli.
Co zmienia wzmocnienie Kp
Wzmocnienie proporcjonalne określa, jak mocno sterownik reaguje na określony uchyb. Mała wartość Kp daje spokojną, lecz powolną odpowiedź. Duża wartość pozwala szybciej dojść do nastawy, ale zwiększa ryzyko przeregulowania, drgań i utraty stabilności.
| Zmiana Kp | Typowy efekt | Możliwe ryzyko |
|---|---|---|
| Zwiększenie | Szybsza reakcja i mniejszy uchyb | Przeregulowanie, oscylacje, niestabilność |
| Zmniejszenie | Spokojniejsza praca i lepsze tłumienie | Wolne dochodzenie do wartości zadanej |
W praktyce nie szukam największego możliwego Kp, lecz najmniejszego wzmocnienia zapewniającego wymaganą dynamikę. Układ pracujący odrobinę wolniej, ale bez ciągłego „polowania” na nastawę, zwykle jest bardziej użyteczny niż agresywnie dostrojony regulator.
Dlaczego pojawia się uchyb ustalony
Czysty człon P wytwarza sygnał tylko wtedy, gdy istnieje uchyb. Jeżeli temperatura ma osiągnąć dokładnie 100°C, ale do utrzymania tej temperatury grzałka musi stale otrzymywać 30% mocy, regulator potrzebuje pewnego błędu, aby wygenerować te 30%. Dlatego układ może ustabilizować się na przykład na 98°C zamiast 100°C.
Teoretycznie zwiększanie Kp zmniejsza ten błąd. Nie można jednak bez końca podnosić wzmocnienia, ponieważ bezwładność obiektu, opóźnienia pomiaru i ograniczenia elementu wykonawczego mogą wywołać oscylacje. Gdy dokładność statyczna jest ważniejsza od prostoty, lepszym rozwiązaniem jest dodanie członu całkującego I.
Gdzie regulacja P sprawdza się najlepiej
Najprostszy regulator dobrze działa tam, gdzie obiekt jest szybki, przewidywalny i nie wymaga zerowego uchybu. Można go spotkać w sterowaniu prędkością silnika, położeniem siłownika, jasnością oświetlenia czy ciśnieniem w instalacji.
Sterowanie prędkością silnika
Załóżmy, że falownik steruje silnikiem wentylatora, a zadana prędkość wynosi 1500 obr./min. Gdy pomiar spada do 1400 obr./min, regulator zwiększa częstotliwość zasilania proporcjonalnie do różnicy. To rozwiązanie jest proste i szybkie, ale przy zmiennym obciążeniu może pozostawić stałą różnicę prędkości.
Regulacja temperatury
W układzie z grzałką człon P może dobrze ograniczać wahania temperatury, szczególnie gdy dopuszczalna jest tolerancja kilku stopni. Przy dużej bezwładności cieplnej ustawienie wysokiego Kp często kończy się przegrzewaniem, bo regulator reaguje na błąd, zanim obiekt zdąży odpowiedzieć.
Przeczytaj również: Programowanie drabinkowe PLC - Jak czytać i pisać LAD?
Pozycjonowanie siłownika
W napędzie położenia sygnał sterujący może być proporcjonalny do odległości od pozycji zadanej. Im dalej znajduje się siłownik, tym szybciej się porusza, a przed punktem docelowym zwalnia. Trzeba jednak uwzględnić strefę martwą i tarcie, bo mały sygnał może nie wystarczyć do rozpoczęcia ruchu.
Regulator P, PI czy PID
Wybór struktury zależy od tego, czego oczekujemy od układu. Sam człon P jest najłatwiejszy do uruchomienia i nie ma problemu z całkowaniem sygnału, ale jego dokładność bywa ograniczona. Dodanie kolejnych członów zwiększa możliwości, lecz także liczbę parametrów i ryzyko błędnego strojenia.
| Typ regulatora | Najważniejsza cecha | Kiedy warto go użyć |
|---|---|---|
| P | Szybka korekta zależna od uchybu | Proste układy i dopuszczalny uchyb |
| PI | Usuwa uchyb ustalony | Temperatura, przepływ, ciśnienie i prędkość |
| PD | Reaguje także na tempo zmian uchybu | Pozycjonowanie i układy wymagające tłumienia |
| PID | Łączy szybkość, dokładność i przewidywanie zmian | Procesy o wysokich wymaganiach dynamicznych |
W wielu instalacjach przemysłowych zaczynam od członu P, a dopiero później dodaję całkowanie. Dzięki temu łatwiej zobaczyć, jak zachowuje się sam obiekt. Zbyt szybkie przejście do pełnego PID często maskuje problem z czujnikiem, kierunkiem działania albo opóźnieniem procesu.
Jak dostroić wzmocnienie w praktyce
Przed strojeniem trzeba sprawdzić zakresy sygnałów, kierunek działania, filtrację pomiaru oraz ograniczenia wyjścia. Nie ma sensu dobierać Kp, jeżeli czujnik pokazuje wartość z dużym opóźnieniem albo wyjście sterownika osiąga 100% przy niewielkim uchybie.
- Ustaw niską wartość Kp i wyłącz człony I oraz D, jeśli sterownik je posiada.
- Wprowadź niewielką zmianę wartości zadanej, na przykład 5-10% zakresu pracy.
- Zwiększaj Kp stopniowo i obserwuj czas reakcji, przeregulowanie oraz oscylacje.
- Zatrzymaj zwiększanie, gdy pojawią się wyraźne drgania, a potem zmniejsz nastawę o około 20-30%.
- Sprawdź zachowanie przy obciążeniu typowym dla normalnej pracy, nie tylko na biegu jałowym.
Przykładowo, jeżeli przy Kp równym 2 układ reaguje zbyt wolno, a przy Kp równym 8 zaczyna oscylować, rozsądnym punktem startowym może być zakres 4-6. To nie jest uniwersalna reguła, lecz bezpieczny sposób zawężania nastawy bez gwałtownych zmian.
Trzeba też sprawdzić, czy producent podaje parametr jako wzmocnienie Kp, czy jako pasmo proporcjonalne Xp. Te wartości są odwrotnie powiązane. W uproszczeniu Kp = 100% / Xp, gdy oba parametry odnoszą się do tego samego zakresu procentowego. Pomylenie tych pojęć może sprawić, że ustawimy reakcję dokładnie odwrotną od zamierzonej.
Typowe błędy przy uruchamianiu układu
Najczęściej problemem nie jest sam algorytm, lecz źle przygotowana pętla regulacji. Zbyt duże opóźnienie czujnika, źle dobrana częstotliwość próbkowania albo nasycenie wyjścia sprawiają, że regulator P wygląda na nieskuteczny, chociaż reaguje prawidłowo na dostępne informacje.
- Za duże Kp powoduje oscylacje i częste przełączanie elementu wykonawczego.
- Za małe Kp daje stabilną, ale ospałą pracę i duży uchyb.
- Brak ograniczeń wyjścia może prowadzić do żądania sygnału, którego urządzenie fizycznie nie może wygenerować.
- Szum pomiarowy przenosi się bezpośrednio na wyjście, bo człon P wzmacnia każdą zmianę uchybu.
- Strefa martwa powoduje, że małe korekty nie wywołują żadnej reakcji obiektu.
Jeżeli wyjście skacze mimo stabilnego procesu, najpierw sprawdzam pomiar i przewody, a dopiero potem zmieniam nastawy. Gdy układ jest stabilny, ale stale zatrzymuje się poniżej nastawy, samo dalsze zwiększanie Kp może być złym pomysłem. W takim przypadku lepiej rozważyć regulator PI z ograniczeniem całkowania.
Jak ocenić, czy prosty człon P wystarczy
Regulator P jest dobrym wyborem, gdy najważniejsze są prostota, łatwe uruchomienie i szybka reakcja, a niewielki uchyb nie wpływa na jakość procesu. W warsztatowej automatyce może wystarczyć do sterowania wentylatorem, prostym napędem lub temperaturą w układzie, w którym tolerancja wynosi kilka procent.
Jeżeli proces musi stale trzymać nastawę, obciążenie często się zmienia albo uchyb jest niedopuszczalny, sam człon proporcjonalny będzie ograniczeniem. Moja praktyczna zasada jest prosta: najpierw sprawdzam, czy uchyb mieści się w wymaganej tolerancji, a dopiero później oceniam, czy potrzebna jest bardziej rozbudowana struktura.
Przed wdrożeniem warto zapisać trzy parametry: maksymalny dopuszczalny uchyb, akceptowalny czas dojścia do nastawy oraz dopuszczalne przeregulowanie. Taki prosty test mówi o jakości regulacji więcej niż samo wrażenie, że układ „działa”.
Najważniejsza lekcja jest taka, że większa siła korekty nie zawsze oznacza lepsze sterowanie. Dobrze dobrane wzmocnienie zapewnia kompromis między szybkością, stabilnością i dokładnością, a gdy wymagania rosną, naturalnym krokiem staje się przejście z P na PI lub PID.
