PROFINET Siemens w TIA Portal - konfiguracja i diagnostyka

Awaria komunikacji między sterownikiem PLC a modułem wejść potrafi zatrzymać całą maszynę, nawet gdy elektrycznie wszystkie elementy są sprawne. W tym artykule wyjaśniam, jak działa PROFINET w środowisku Siemens, jak skonfigurować sieć w TIA Portal, czym różnią się sterowniki S7-1200 i S7-1500 oraz jak szybko znaleźć przyczynę problemów z komunikacją.

Czym jest PROFINET w rozwiązaniach Siemens

PROFINET to przemysłowy standard komunikacji oparty na Ethernet, używany do przesyłania danych procesowych, parametrów oraz informacji diagnostycznych. W praktyce określenie profinet siemens odnosi się najczęściej do współpracy sterowników SIMATIC, rozproszonych modułów ET 200, napędów SINAMICS i paneli HMI w jednej sieci automatyki.

Najważniejsza różnica względem zwykłej sieci biurowej polega na tym, że PROFINET nie służy wyłącznie do przesyłania dużych plików. Jego zadaniem jest zapewnienie powtarzalnej wymiany danych w określonym czasie. Sterownik może cyklicznie odczytywać czujniki, sterować zaworami i przekazywać zadania do napędu, a równolegle sieć obsługuje diagnostykę oraz parametry urządzeń.

W typowej instalacji sterownik PLC pełni funkcję kontrolera IO, natomiast moduły wejść i wyjść, falowniki lub wyspy zaworowe są urządzeniami IO. Taki podział warto rozumieć już na początku, ponieważ później ułatwia analizę błędów. Jeżeli moduł nie pojawia się w konfiguracji, problem może dotyczyć zarówno samej sieci, jak i przypisania urządzenia do właściwego kontrolera.

PROFINET a klasyczny PROFIBUS

PROFINET korzysta z przewodów i urządzeń Ethernet, dlatego łatwo połączyć go z panelami operatorskimi, komputerami przemysłowymi czy systemami nadrzędnymi. Nie oznacza to jednak, że można bez zastanowienia użyć dowolnego przełącznika biurowego. W szafie sterowniczej liczą się odporność na zakłócenia, diagnostyka portów, możliwość montażu przemysłowego i właściwa topologia.

PROFIBUS nadal spotyka się w starszych maszynach i modernizowanych instalacjach. PROFINET daje zwykle większą elastyczność, prostsze podłączanie urządzeń Ethernet i wygodniejszą diagnostykę, ale wymaga poprawnego planowania adresacji, przewodów oraz przełączników.

Jak wygląda typowa architektura sieci

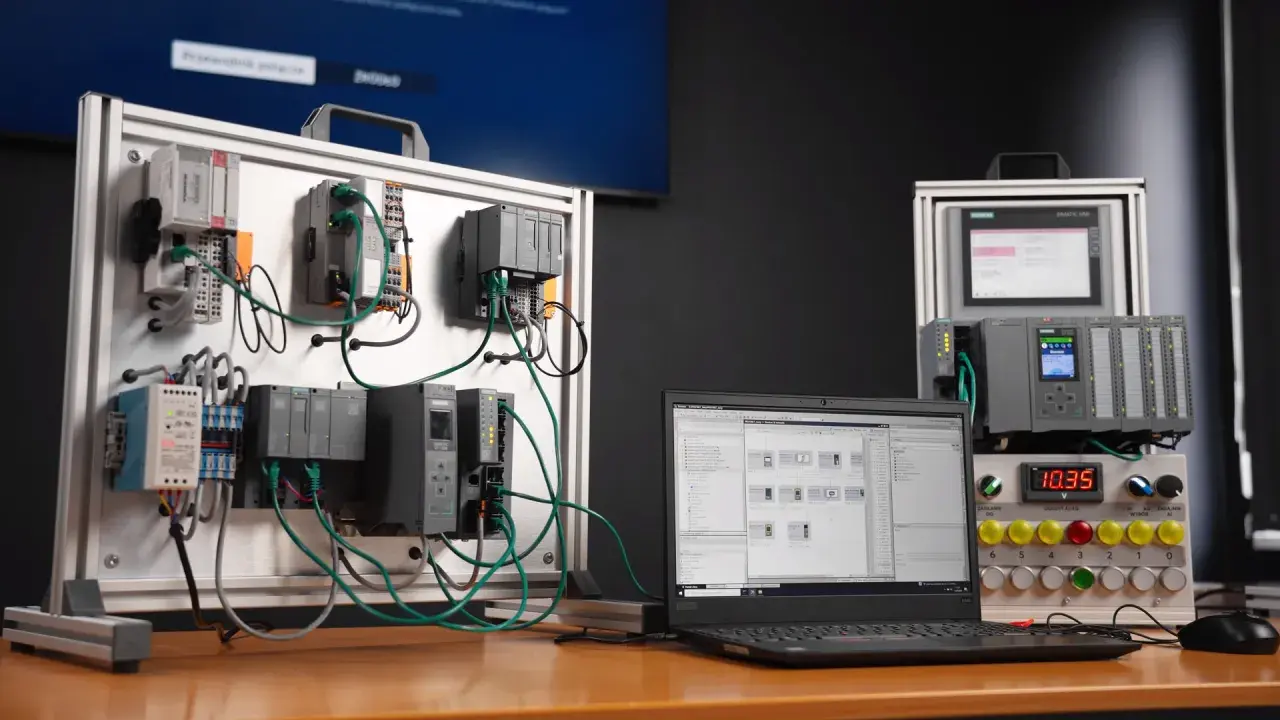

Najprostszy układ obejmuje sterownik SIMATIC S7-1200 lub S7-1500, moduł rozproszonych wejść i wyjść ET 200SP oraz urządzenia wykonawcze. Do tej samej infrastruktury można dołączyć panel HMI, falownik SINAMICS, skaner kodów, wagę przemysłową albo urządzenie innego producenta wyposażone w interfejs PROFINET.

W małej maszynie urządzenia można połączyć w linię, korzystając z dwóch portów PROFINET w module lub napędzie. Topologia gwiazdy wymaga przełącznika, ale upraszcza rozbudowę. Z kolei topologia pierścienia z MRP może zwiększyć odporność na pojedyncze przerwanie przewodu, pod warunkiem że wszystkie elementy obsługują tę funkcję i zostały poprawnie skonfigurowane.

Do standardowej wymiany danych procesowych używa się komunikacji RT, czyli Real Time. W aplikacjach wymagających bardziej przewidywalnej synchronizacji, na przykład w wybranych układach napędowych, stosuje się IRT. Nie każdy sterownik, moduł i switch obsługuje IRT, dlatego ten wariant trzeba sprawdzać na poziomie konkretnego sprzętu, a nie tylko nazwy rodziny urządzeń.

Konfiguracja PROFINET w TIA Portal krok po kroku

Najwygodniejszym środowiskiem do pracy z automatyką Siemens jest TIA Portal. STEP 7 pozwala w nim skonfigurować sprzęt, utworzyć program PLC, przypisać adresy wejść i wyjść oraz przeprowadzić diagnostykę online. Właśnie ta integracja jest dużą zaletą, ale też sprawia, że błąd w konfiguracji sprzętowej może wpływać na kilka części projektu jednocześnie.

1. Utwórz projekt i dodaj właściwy model CPU wraz z dokładnym numerem zamówieniowym oraz wersją firmware.
2. W widoku urządzeń i sieci dodaj moduły ET 200, napędy, panele HMI i pozostałe urządzenia.
3. Połącz urządzenia w widoku sieci oraz przypisz je do właściwego kontrolera IO.
4. Ustaw adres IP i maskę podsieci. W jednej podsieci urządzenia muszą mieć unikalne adresy.
5. Przypisz każdemu urządzeniu unikalną nazwę PROFINET, na przykład et200sp_01 lub napęd_przenosnika.
6. Sprawdź konfigurację modułów, adresy wejść i wyjść, parametry diagnostyczne oraz wersję pliku GSDML, jeśli urządzenie pochodzi od innego producenta.
7. Wgraj konfigurację do CPU i urządzeń, a następnie sprawdź stan diagnostyczny całej sieci.

Najczęściej pomijanym krokiem jest nadanie nazwy PROFINET. Sam adres IP nie zawsze wystarczy, ponieważ podczas uruchamiania kontroler rozpoznaje urządzenie również po nazwie. Gdy nazwa w projekcie nie zgadza się z nazwą zapisaną w module, urządzenie może być fizycznie podłączone i widoczne w skanowaniu, a mimo to nie przejdzie do prawidłowego stanu pracy.

Przy urządzeniach innych firm potrzebny jest plik GSDML. To opis urządzenia, jego modułów, parametrów i możliwości komunikacyjnych. Zawsze pobieram go z dokumentacji konkretnego producenta i sprawdzam zgodność z używaną wersją TIA Portal, ponieważ niezgodny plik może powodować problemy już na etapie kompilacji albo podczas uruchamiania.

Co sprawdzić przed pierwszym wgraniem projektu

• czy numer katalogowy CPU i modułów zgadza się z rzeczywistym sprzętem,
• czy każde urządzenie ma unikalną nazwę i adres IP,
• czy nie występują konflikty adresów w podsieci,
• czy zastosowane moduły mają właściwe wersje firmware,
• czy przewody są przemysłowymi przewodami Ethernet odpowiedniej kategorii,
• czy ekranowanie i uziemienie wykonano zgodnie z zasadami dla danej szafy i instalacji.

W przypadku większej maszyny opłaca się przygotować standard nazewnictwa, na przykład prefiks dla stacji, numer dla urządzenia i oznaczenie funkcji. Z pozoru to detal, ale przy kilkudziesięciu modułach skraca szukanie błędu i ogranicza ryzyko przypisania niewłaściwego urządzenia.

Diagnostyka i usuwanie najczęstszych błędów

Diagnostykę zaczynam od najprostszych rzeczy, nawet jeśli komunikat w TIA Portal wygląda poważnie. Czerwony status urządzenia nie oznacza automatycznie uszkodzenia modułu. Często przyczyną jest wyłączony zasilacz 24 V, luźna wtyczka, pomylona nazwa albo brak zgodności między projektem a rzeczywistym sprzętem.

Do uruchamiania sieci bez podłączonego PLC dobrze sprawdza się PRONETA Basic. Narzędzie potrafi przeskanować sieć, wykryć urządzenia, pomóc w ustawieniu parametrów adresowych i przeprowadzić test rozproszonych wejść i wyjść. Jest szczególnie użyteczne przed integracją CPU, gdy chcemy sprawdzić przewody, moduły i kolejność urządzeń bez uruchamiania programu sterownika.

Przeczytaj również: Rodzaje czujników temperatury - który wybrać do automatyki?

Praktyczna kolejność poszukiwania usterki

1. Sprawdź zasilanie 24 V DC oraz diody statusu na urządzeniu.
2. Zweryfikuj przewód, port i połączenie ze switchem.
3. Wykonaj skan sieci i zobacz, czy urządzenie odpowiada.
4. Porównaj nazwę PROFINET zapisaną w urządzeniu z nazwą w projekcie.
5. Sprawdź adres IP, maskę podsieci i ewentualny konflikt adresów.
6. Odczytaj bufor diagnostyczny CPU oraz komunikaty modułu.
7. Na końcu porównaj firmware, plik GSDML i konfigurację modułów.

Ta kolejność ogranicza przypadkowe wymienianie sprawnych elementów. W praktyce szczególnie często spotykam sytuację, w której ktoś zaczyna od podmiany CPU, choć problemem jest źle zarobiony przewód albo urządzenie ma nazwę pozostałą po wcześniejszej maszynie.

Jak dobrać sterownik, moduły i przełączniki

Dobór sprzętu powinien wynikać z liczby urządzeń, wymaganej szybkości, liczby osi, rozmiaru programu oraz sposobu rozbudowy maszyny. Sam fakt, że urządzenie ma port PROFINET, nie mówi jeszcze, czy poradzi sobie z wymaganiami aplikacji.

Nie oszczędzałbym na przełącznikach w instalacji, której przestój kosztuje więcej niż różnica między urządzeniem biurowym a przemysłowym. Switch zarządzany daje dostęp do informacji o portach, błędach transmisji i topologii, a odpowiedni montaż poprawia odporność na temperaturę, drgania i zakłócenia elektromagnetyczne.

Trzeba też pamiętać o bezpieczeństwie. Sieć sterowania nie powinna być bezpośrednio wystawiona na niezaufaną sieć biurową lub Internet. Segmentacja, kontrola dostępu, kopie projektu i aktualizacje firmware są równie ważne jak poprawny adres IP, szczególnie w zakładach, w których zdalny dostęp serwisowy jest stałym elementem utrzymania ruchu.

Kiedy PROFINET sprawdza się najlepiej, a kiedy wymaga ostrożności

To rozwiązanie bardzo dobrze pasuje do nowych maszyn, linii pakujących, stanowisk montażowych i układów z dużą liczbą rozproszonych sygnałów. Jeden standard może obsłużyć zwykłe wejścia i wyjścia, napędy, panele operatorskie oraz diagnostykę, co ogranicza liczbę różnych interfejsów w szafie.

Nie każda instalacja wymaga jednak najbardziej zaawansowanej konfiguracji. Przy małej maszynie rozbudowany pierścień, kilka zarządzanych switchy i funkcje IRT mogą tylko zwiększyć koszty oraz trudność serwisu. W takim przypadku prosty układ liniowy lub gwiazda z dobrze opisanymi urządzeniami będzie często lepszym wyborem.

Ostrożność jest potrzebna również przy modernizacji starych maszyn. Przejście z PROFIBUS na PROFINET nie polega wyłącznie na wymianie przewodu. Trzeba zweryfikować sterownik, moduły, napędy, sposób adresowania, dokumentację programu i wymagania dotyczące czasu reakcji. Czasem rozsądniejsza jest etapowa modernizacja z użyciem odpowiednich modułów komunikacyjnych.

Moja praktyczna zasada jest prosta: najpierw określam wymagany czas reakcji i sposób diagnostyki, dopiero potem wybieram topologię oraz sprzęt. W większości standardowych aplikacji najwięcej korzyści daje dobrze opisana i łatwa do serwisowania sieć, a nie najbardziej rozbudowana konfiguracja dostępna w katalogu.

Co sprawdzić przed przekazaniem maszyny do ruchu

Przed odbiorem instalacji wykonaj test wszystkich urządzeń, nie tylko tych, które były potrzebne podczas pierwszego uruchomienia. Sprawdź reakcję na odłączenie przewodu, zanik zasilania modułu, restart CPU oraz ponowne uruchomienie urządzeń w prawidłowej kolejności.

• Zapisz listę nazw PROFINET, adresów IP i lokalizacji urządzeń.
• Wykonaj kopię projektu TIA Portal oraz archiwum aktualnych wersji firmware.
• Udokumentuj topologię fizyczną i logiczną sieci.
• Sprawdź, czy alarmy komunikacyjne są widoczne na HMI lub w systemie nadrzędnym.
• Przetestuj reakcję maszyny na utratę komunikacji z modułem I/O i napędem.
• Przekaż utrzymaniu ruchu procedurę odczytu diagnostyki i wymiany urządzenia.

Dobrze przygotowana dokumentacja potrafi skrócić przestój bardziej niż sama rozbudowa sprzętu. Jeżeli serwisant wie, jaki moduł ma zastąpić urządzenie, jak nadać mu nazwę i gdzie odczytać błąd, przywrócenie komunikacji nie musi oznaczać wielogodzinnego szukania po szafie.

W środowisku Siemens PROFINET jest przede wszystkim spójnym sposobem łączenia sterowania, napędów, I/O i diagnostyki. Najlepsze rezultaty daje połączenie poprawnego projektu w TIA Portal, przemysłowego okablowania, przemyślanej topologii oraz konsekwentnej dokumentacji. Sama nazwa standardu nie rozwiąże problemów, ale właściwie zaprojektowana sieć potrafi znacząco ograniczyć czas uruchamiania i późniejszego serwisu.
