Linia może pracować przez całą zmianę, a mimo to przynosić straty przez krótkie postoje, wolniejszy cykl i poprawki jakościowe. W tym artykule pokazuję, jak mierzyć efektywność produkcji, które elementy automatyki i sterowania dają największy efekt oraz jak zaplanować usprawnienia bez kosztownych inwestycji wykonywanych na ślepo.
Największe efekty daje połączenie danych, sprawnej maszyny i dobrze ustawionego procesu
- OEE łączy dostępność, wydajność oraz jakość w jednym wskaźniku.
- PLC, czujniki i falowniki pozwalają ograniczyć postoje oraz stabilizować cykl pracy.
- Najpierw pomiar, potem zakup automatyki. Bez danych trudno ocenić zwrot z inwestycji.
- Utrzymanie predykcyjne pomaga wykrywać zużycie zanim awaria zatrzyma linię.
- Człowiek pozostaje częścią systemu, dlatego szkolenie operatorów jest równie ważne jak modernizacja maszyny.
Co naprawdę mierzyć przed rozpoczęciem modernizacji
Poprawa wyników zaczyna się od rozdzielenia trzech pojęć. Wydajność mówi, ile sztuk powstaje w określonym czasie, produktywność uwzględnia wykorzystane zasoby, a skuteczność procesu obejmuje również jakość i terminowość. Sama liczba wyprodukowanych detali często prowadzi do błędnych wniosków, bo większy wolumen może oznaczać więcej braków i nadgodzin.
Najbardziej praktycznym punktem wyjścia jest OEE, czyli całkowita efektywność wyposażenia. Wskaźnik oblicza się jako:
OEE = dostępność × wydajność × jakość
| Składnik | Co pokazuje | Przykładowa strata |
|---|---|---|
| Dostępność | Ile zaplanowanego czasu maszyna faktycznie pracowała | Awaria, przezbrojenie, brak materiału |
| Wydajność | Czy urządzenie działa z założoną prędkością | Mikroprzestoje, spowolniony cykl |
| Jakość | Jaki udział produkcji stanowią dobre wyroby | Braki, poprawki, niestabilny proces |
Przykładowo, przy dostępności 90%, wydajności 80% i jakości 98% OEE wynosi 70,6%. Taki wynik nie mówi jeszcze, co należy naprawić, ale wskazuje, że sama poprawa jakości nie wystarczy, jeśli linia regularnie pracuje poniżej nominalnej prędkości.
Przez pierwszy tydzień warto zapisywać nie tylko czas awarii, lecz także jej przyczynę, czas reakcji, czas przezbrojenia i liczbę odrzuconych sztuk. Z mojego doświadczenia wynika, że ręczny rejestr prowadzony konsekwentnie przez kilka dni bywa bardziej użyteczny niż rozbudowany system, do którego pracownicy wpisują dane przypadkowo.
Gdzie automatyka daje największy efekt
Automatyzacja nie musi oznaczać od razu zakupu robota. Często większą różnicę przynosi doposażenie istniejącego stanowiska w czujniki, sterownik PLC i panel HMI. PLC to przemysłowy komputer sterujący maszyną, a HMI jest panelem, przez który operator obserwuje proces i zmienia jego parametry.
Czujniki i pomiary procesowe
Czujniki obecności, temperatury, ciśnienia, poziomu lub położenia pozwalają wykrywać odchylenia wcześniej niż operator. Jeżeli detektor położenia wykryje brak elementu przed rozpoczęciem cyklu, maszyna może zatrzymać się bezpiecznie, zamiast wyprodukować wadliwy detal albo uszkodzić narzędzie.
Najważniejsza jest nie liczba czujników, lecz ich właściwe rozmieszczenie. Pomiar powinien odpowiadać na konkretne pytanie, na przykład dlaczego rośnie temperatura silnika albo w którym miejscu powstaje zator.
Sterowanie napędem
Falownik reguluje prędkość silnika elektrycznego. Dzięki niemu można dopasować tempo przenośnika, pompy lub wentylatora do rzeczywistego zapotrzebowania, zamiast uruchamiać napęd zawsze z pełną mocą. W aplikacjach o zmiennym obciążeniu przynosi to jednocześnie stabilniejszy proces i mniejsze zużycie energii.
Przeczytaj również: Język LAD w PLC - jak czytać i tworzyć program drabinkowy

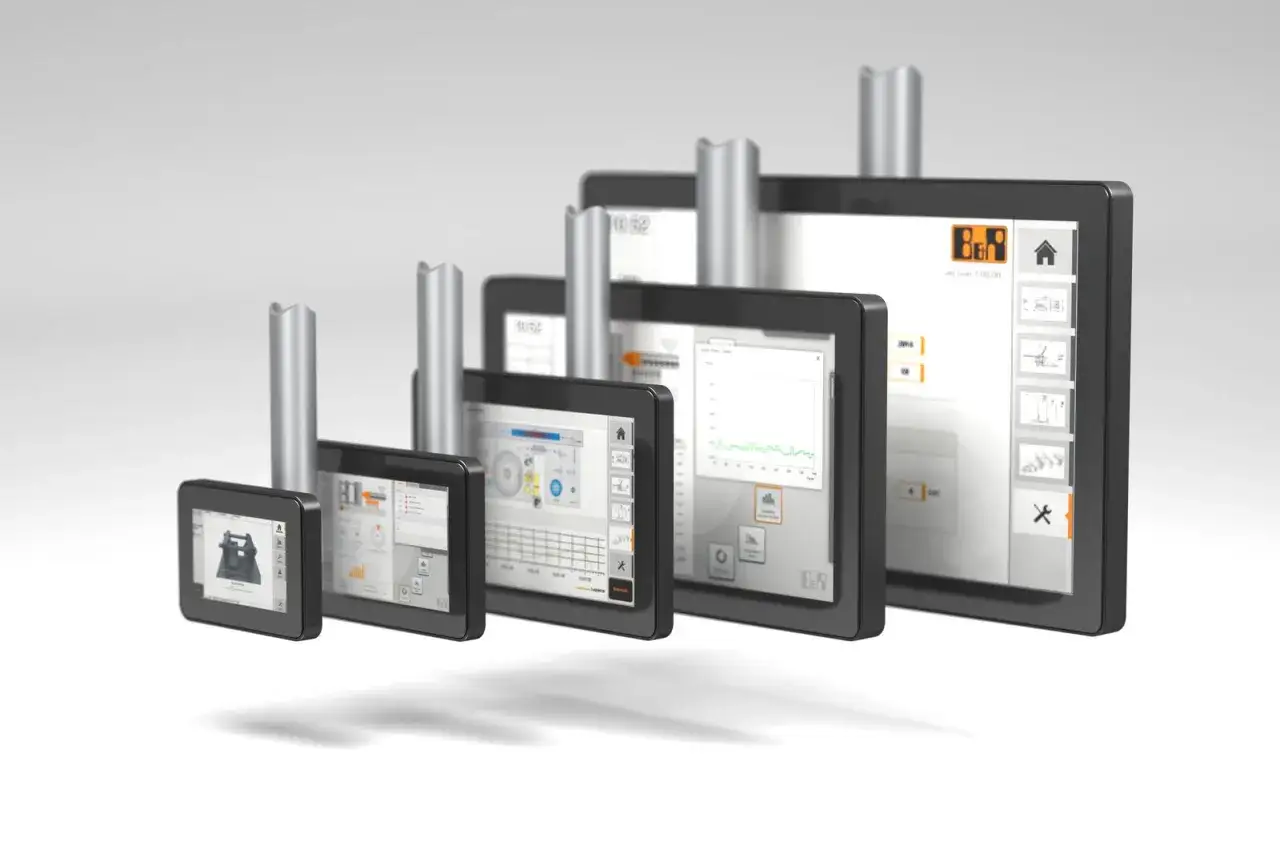

HMI, SCADA i dane z produkcji
Panel HMI pokazuje stan pojedynczej maszyny, natomiast SCADA zbiera i wizualizuje dane z większej części instalacji. MES idzie krok dalej i łączy informacje o zleceniach, materiałach, jakości oraz czasie pracy z planowaniem produkcji.
W małym zakładzie nie zawsze potrzebny jest pełny system MES. Czasem wystarczy rejestracja sygnałów z PLC, prosty ekran alarmów i raport zmianowy. Rozwiązanie powinno być tak proste, aby operator mógł z niego korzystać bez obchodzenia systemu.
Jak zwiększać wydajność krok po kroku
- Ustal punkt wyjścia. Zmierz czas pracy, postoje, prędkość cyklu, braki i przezbrojenia.
- Znajdź wąskie gardło. To etap ograniczający przepustowość całej linii, nawet jeśli pozostałe stanowiska mają wolne moce.
- Wybierz jedną przyczynę straty. Zacznij od problemu, który występuje często i można go usunąć bez przebudowy całego zakładu.
- Uruchom mały pilotaż. Przetestuj czujnik, alarm, zmianę parametrów lub automatyczny zapis danych na jednym stanowisku.
- Porównaj wynik z bazą. Sprawdź, czy zmieniły się postoje, liczba braków i czas cyklu, a nie tylko ogólne wrażenie operatorów.
- Ustandaryzuj rozwiązanie. Opisz parametry, reakcję na alarm i sposób kontroli, aby efekt nie zniknął po kilku tygodniach.
Przy analizie przestojów dobrze działa zasada Pareto. Jeżeli pięć przyczyn odpowiada za większość straconego czasu, nie ma sensu zaczynać od dziesiątek drobnych usprawnień. Najpierw usuwa się największe źródło strat, a dopiero później poprawia szczegóły.
Dobrym przykładem jest linia, na której operatorzy często zatrzymują urządzenie, aby ręcznie potwierdzić prawidłowe ustawienie detalu. Zastosowanie prostego czujnika i blokady logicznej może skrócić cykl o kilka sekund. Przy tysiącach cykli na zmianę daje to konkretny wzrost przepustowości, bez zwiększania obsady.
Nie każdą czynność opłaca się automatyzować. Jeżeli produkt często się zmienia, a przezbrojenie zajmuje więcej czasu niż sama praca seryjna, sztywna automatyzacja może pogorszyć elastyczność. W takim przypadku lepsze bywają szybkie mocowania, receptury zapisane w HMI i wspomaganie operatora.
Utrzymanie ruchu, jakość i energia muszą działać razem
Awaria jest zwykle tylko końcowym objawem wcześniejszego zużycia. Monitoring drgań, temperatury łożysk, poboru prądu lub ciśnienia pozwala zauważyć trend i zaplanować serwis. Takie podejście nazywa się utrzymaniem predykcyjnym, ponieważ decyzję o interwencji podejmuje się na podstawie stanu urządzenia, a nie wyłącznie kalendarza.
W prostszych instalacjach nie trzeba od razu budować algorytmów sztucznej inteligencji. Wystarczy ustawić progi ostrzegawcze, alarmowe i krytyczne, a potem reagować na powtarzające się odchylenia. Zaawansowane modele mają sens dopiero wtedy, gdy zakład dysponuje wiarygodnymi danymi historycznymi.
Automatyka może także ograniczać straty jakościowe. Kontrola momentu dokręcania, wizyjna kontrola obecności elementu albo automatyczne odrzucenie niezgodnego detalu zapobiegają temu, aby wada przechodziła na kolejne operacje. Trzeba jednak pilnować kalibracji, bo źle ustawiony czujnik potrafi generować fałszywe alarmy i zniechęcić załogę do całego systemu.
Osobno analizuję zużycie energii. Licznik główny pokazuje koszt całego zakładu, lecz nie odpowiada na pytanie, która maszyna zużywa najwięcej. Podliczniki przypisane do linii, rejestracja pracy w trybie jałowym i kontrola sprężonego powietrza często ujawniają straty, których nie widać w raporcie produkcyjnym.
Jak ocenić opłacalność inwestycji
Najprostszy rachunek zaczyna się od wartości odzyskanego czasu. Jeśli modernizacja skraca przestoje o 30 minut na zmianę, a zakład pracuje na dwie zmiany przez 250 dni, odzyskuje 250 godzin pracy rocznie. Dopiero tę wartość można przeliczyć na dodatkową produkcję, mniejsze nadgodziny lub ograniczenie kosztu zewnętrznego serwisu.
Do kalkulacji trzeba dodać koszt integracji, programowania, przestojów wdrożeniowych, szkoleń i późniejszego serwisu. Sama cena sterownika lub robota jest tylko częścią budżetu. W praktyce opłacalność może zmienić także konieczność modernizacji zabezpieczeń, instalacji elektrycznej albo dokumentacji technicznej.
| Rozwiązanie | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|
| Rejestracja danych z PLC | Analiza przestojów i cyklu | Nie poprawi procesu bez reakcji na wyniki |
| Czujniki i blokady | Zapobieganie błędom oraz uszkodzeniom | Wymagają poprawnego montażu i kalibracji |
| Robotyzacja | Powtarzalne operacje o dużej liczbie cykli | Mniejsza opłacalność przy częstych zmianach produktu |
| System MES | Łączenie produkcji, jakości i planowania | Wymaga uporządkowanych danych i procedur |
Najczęstszy błąd polega na kupowaniu technologii przed opisaniem problemu. Drugim jest pomijanie pracowników. Operator, który zna nietypowe zachowanie maszyny, często wskaże przyczynę szybciej niż analiza samego wykresu. Dobrze wdrożona automatyka wspiera człowieka, a nie tylko zastępuje jego ruchy.
Przy większych projektach trzeba również uwzględnić bezpieczeństwo funkcjonalne, kopie zapasowe programu PLC, kontrolę dostępu do sieci przemysłowej i procedurę odtworzenia systemu po awarii. Połączenie maszyny z siecią daje dane, ale tworzy też nowe ryzyka, dlatego dostęp zdalny powinien być ograniczony i odpowiednio zabezpieczony.
Mały audyt, który może wskazać najlepszy pierwszy krok
Przed rozmową z integratorem proponuję przygotować kartę jednej maszyny. Powinny znaleźć się na niej godziny pracy, liczba cykli, pięć najczęstszych przyczyn zatrzymań, liczba braków, czas przezbrojenia oraz najważniejsze alarmy. Taki materiał pozwala rozmawiać o wyniku, a nie o samej technologii.
Jeżeli danych jeszcze nie ma, zacznij od dwóch tygodni prostych pomiarów i wybierz jedno wąskie gardło. Dopiero po potwierdzeniu przyczyny dobierz czujniki, sterowanie, wizualizację lub robotyzację. Największą trwałość mają te usprawnienia, które poprawiają jednocześnie wynik procesu, komfort pracy operatora i możliwość szybkiego reagowania na odchylenia.
