Gdy niewielki sygnał z przycisku, sterownika albo czujnika ma uruchomić silnik, lampę czy elektrozawór, do gry często wchodzi przekaźnik. Zrozumienie, jak działa przekaźnik, ułatwia dobór elementu, poprawne podłączenie i znalezienie przyczyny awarii. Wyjaśniam zasadę pracy, znaczenie styków NO, NC i COM, różnice między typami przekaźników oraz błędy, które najczęściej kończą się niesprawnym układem.
Niewielki sygnał może bezpiecznie sterować znacznie większym obciążeniem
- Cewka wytwarza pole magnetyczne i porusza kotwicą.
- Styki NO, NC i COM decydują o tym, czy obwód zostanie załączony, rozłączony albo przełączony.
- Przekaźnik oddziela elektrycznie obwód sterowania od obwodu odbiornika.
- Przy doborze liczą się między innymi napięcie cewki, prąd styków i rodzaj obciążenia.
- Do obciążeń dużej mocy lepszy bywa stycznik, a do szybkiego i bezgłośnego przełączania często stosuje się SSR.
Na czym polega działanie przekaźnika elektromagnetycznego
Klasyczny przekaźnik elektromagnetyczny jest elektrycznie sterowanym przełącznikiem. Po podaniu napięcia na cewkę płynie przez nią prąd, a powstałe pole magnetyczne przyciąga metalową kotwicę. Kotwica zmienia położenie styków, dzięki czemu może zamknąć jeden obwód i jednocześnie otworzyć drugi.
Najważniejsza rzecz jest prosta, ale często źle rozumiana: cewka nie zasila bezpośrednio odbiornika. Ona tylko wywołuje ruch mechaniczny. Prąd dla lampy, pompy czy wentylatora płynie przez osobny zestaw styków, dobrany do konkretnego napięcia i obciążenia.
Po odłączeniu napięcia pole magnetyczne zanika, a sprężyna powrotna przesuwa kotwicę do pozycji spoczynkowej. Styki wracają wtedy do stanu początkowego. Właśnie dlatego można zbudować układ, który po zaniku sygnału automatycznie wyłączy urządzenie albo przełączy je na drugi tor.
Co dzieje się krok po kroku
- Sterownik, przycisk lub czujnik podaje napięcie na cewkę.
- Cewka wytwarza pole magnetyczne i przyciąga kotwicę.
- Ruch kotwicy przełącza styki robocze.
- Odbiornik otrzymuje zasilanie albo zostaje odłączony.
- Po zaniku napięcia sprężyna przywraca pozycję wyjściową.
W małych przekaźnikach czas przełączenia wynosi zwykle kilka do kilkudziesięciu milisekund, zależnie od konstrukcji. To wystarcza w typowej automatyce, ale nie zawsze sprawdzi się tam, gdzie wymagane są bardzo częste i szybkie przełączenia.
Budowa i oznaczenia styków bez zgadywania
W najprostszym przekaźniku znajdziemy cewkę, rdzeń, kotwicę, sprężynę oraz styki. Cewka i styki tworzą dwie funkcjonalnie różne części. Ta pierwsza należy do obwodu sterowania, a druga do obwodu wykonawczego.
Najczęściej spotykane oznaczenia styków to:
| Oznaczenie | Znaczenie | Stan bez zasilania cewki |
|---|---|---|
| COM | Styk wspólny | Przełącza się między NO i NC |
| NO | Normally Open, normalnie otwarty | Nie przewodzi |
| NC | Normally Closed, normalnie zamknięty | Przewodzi z COM |
| A1, A2 | Wyprowadzenia cewki w wielu wykonaniach | Odpowiadają za sterowanie |
Przy podaniu napięcia na cewkę styk COM zwykle odłącza się od NC i łączy z NO. W przekaźniku z jednym stykiem przełącznym taki układ opisuje się jako SPDT. W wersji DPDT przełączane są dwa niezależne tory jednocześnie.
Nie zakładam jednak, że każdy element ma identyczny układ wyprowadzeń. Numeracja zależy od producenta i obudowy, dlatego przed podłączeniem sprawdzam schemat nadrukowany na przekaźniku albo w jego karcie katalogowej. W przekaźnikach samochodowych często spotyka się numery 85 i 86 dla cewki oraz 30, 87 i 87a dla styków, ale nie należy przenosić tego oznaczenia na każdy model.
Jak przekaźnik steruje lampą, silnikiem albo elektrozaworem
Załóżmy, że sterownik PLC pracuje przy napięciu 24 V DC, a jego wyjście nie powinno bezpośrednio zasilać cewki zaworu 230 V AC. Przekaźnik pozwala rozdzielić te obwody. Sterownik zasila cewkę napięciem 24 V, a styki COM i NO zamykają osobny obwód zasilający zawór.
W praktyce wygląda to następująco:
- wyjście sterownika 24 V zasila cewkę przekaźnika,
- przewód fazowy lub dodatni biegun obwodu odbiornika przechodzi przez COM i NO,
- po zadziałaniu przekaźnika styk NO zamyka obwód,
- zawór, lampa albo inne urządzenie zaczyna pracować.
To rozwiązanie daje także pewną separację galwaniczną, czyli brak bezpośredniego połączenia elektrycznego między sterowaniem a obciążeniem. Nie oznacza to jednak, że każdy przekaźnik automatycznie zapewnia pełne bezpieczeństwo. Trzeba uwzględnić napięcie izolacji, odstępy na płytce, obudowę i sposób prowadzenia przewodów.
Dlaczego silnik jest trudniejszym obciążeniem
Rezystancyjna grzałka lub zwykła żarówka zachowują się inaczej niż silnik, transformator czy cewka zaworu. Przy rozruchu silnik może pobrać kilka razy większy prąd niż wynikałoby to z jego mocy znamionowej. Z kolei obciążenie indukcyjne podczas rozłączania generuje łuk elektryczny i przepięcie.
Dlatego oznaczenie „10 A” na obudowie nie zawsze oznacza możliwość bezproblemowego przełączania dowolnego urządzenia o prądzie 10 A. W karcie katalogowej trzeba sprawdzić kategorię obciążenia, napięcie AC lub DC oraz trwałość styków. Przy cewkach DC pomaga dioda gasząca, a przy obwodach AC stosuje się odpowiednio dobrane układy RC albo warystory.
Przekaźnik elektromagnetyczny, półprzewodnikowy i czasowy
Nie każdy przekaźnik działa z wykorzystaniem ruchomej kotwicy. W automatyce spotykam trzy grupy, które mają podobne zadanie, ale różne ograniczenia.
| Typ | Najważniejsze zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Elektromagnetyczny | Pełne rozwarcie obwodu, niski koszt, łatwa diagnostyka | Zużywanie styków, kliknięcie, ograniczona szybkość | Sterowanie pompą, oświetleniem i zaworami |
| Półprzewodnikowy SSR | Cicha praca, duża liczba cykli, szybkie przełączanie | Prąd upływu, grzanie, spadek napięcia | Grzałki, częste przełączanie, automatyka maszyn |
| Czasowy | Opóźnienie załączenia, wyłączenia lub praca cykliczna | Większy koszt i bardziej rozbudowane ustawienia | Wentylacja, oświetlenie, sekwencje sterowania |
Przekaźnik SSR nie ma klasycznych styków, więc nie zużywa ich mechanicznie. Nie jest jednak idealnym zamiennikiem. Nawet w stanie wyłączenia może przepuszczać niewielki prąd, a przy większym obciążeniu wymaga odprowadzania ciepła. Do prostego sterowania pompą lub lampą często wybrałbym przekaźnik elektromagnetyczny, natomiast przy tysiącach przełączeń dziennie rozważyłbym wersję półprzewodnikową.
Przekaźnik i stycznik również nie są tym samym. Stycznik ma konstrukcję przeznaczoną do częstego przełączania większych mocy, na przykład silników trójfazowych. Mały przekaźnik nie powinien zastępować stycznika tylko dlatego, że jego styki „mają podobny amperaż”.
Dobór i podłączenie bez typowych błędów
Najpierw ustalam napięcie oraz rodzaj cewki. Popularne są wykonania 5 V, 12 V i 24 V DC, a także cewki na 24, 110 lub 230 V AC. Podanie niewłaściwego napięcia może spowodować brak zadziałania, przegrzanie albo trwałe uszkodzenie elementu.
Przy wyborze sprawdzam również:
- maksymalne napięcie i prąd styków dla AC oraz DC,
- rodzaj obciążenia, czyli rezystancyjne, indukcyjne, silnikowe lub pojemnościowe,
- liczbę torów i konfigurację NO, NC oraz COM,
- moc pobieraną przez cewkę, zwykle od około 0,2 do 1 W w małych modelach,
- prąd obciążalności wyjścia sterownika,
- obecność diody, LED-a lub układu ochronnego w module.

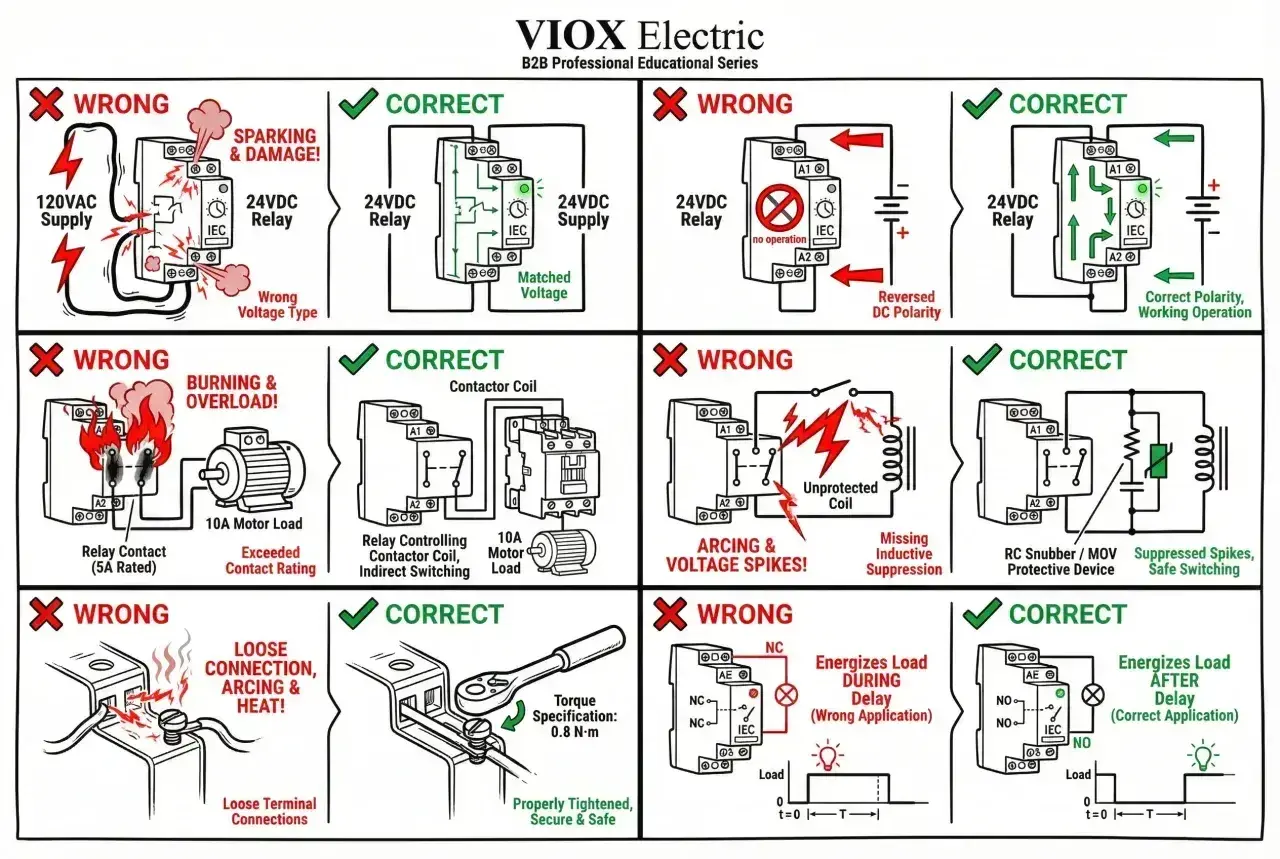

Najczęstszy błąd polega na zamianie zacisków cewki ze stykami roboczymi. Drugi to podłączenie odbiornika do NC, gdy projekt wymaga działania po załączeniu cewki na NO. Trzeci wynika z ignorowania prądu rozruchowego silnika.
W obwodzie z cewką DC warto zastosować diodę równolegle do cewki, skierowaną zaporowo względem normalnego zasilania. Chroni ona tranzystor lub wyjście sterownika przed przepięciem przy wyłączeniu. W gotowych modułach przekaźnikowych dioda często już się znajduje, ale zawsze sprawdzam jej obecność i polaryzację.
Przeczytaj również: Robotyzacja przemysłu - Jak sterowanie decyduje o sukcesie?
Bezpieczeństwo przy napięciu sieciowym
Przełączanie 230 V wymaga zachowania odpowiednich odstępów izolacyjnych, zabezpieczenia nadprądowego i zamkniętej obudowy. Przed pracą odłączam zasilanie i sprawdzam jego brak miernikiem, a połączenia sieciowe powierzam osobie z odpowiednimi kwalifikacjami, jeśli układ wykracza poza bezpieczne prace niskonapięciowe.
Co sprawdzić, gdy przekaźnik nie działa
Diagnostykę zaczynam od cewki. Mierzę napięcie podczas sterowania i porównuję je z wartością znamionową. Jeśli napięcia brakuje, problem leży w sterowniku, przewodach, zabezpieczeniu albo samym sygnale sterującym. Jeśli napięcie jest prawidłowe, ale nie słychać zadziałania, sprawdzam rezystancję cewki i ewentualne uszkodzenie mechaniczne.
Gdy słychać kliknięcie, a odbiornik nadal nie pracuje, mierzę ciągłość między COM i NO po załączeniu. W przypadku styku NC pomiar powinien wykazać przewodzenie przed zadziałaniem cewki. Brak ciągłości może oznaczać wypalone styki, zbyt duże obciążenie albo niewłaściwe podłączenie.
Przekaźnik może też „brzęczeć”, gdy napięcie cewki jest za niskie lub niestabilne. Przyczyną bywa spadek napięcia na zbyt długim przewodzie, słaby zasilacz albo sterowanie PWM, czyli szybkie impulsowe włączanie i wyłączanie. W takim przypadku nie wymieniałbym elementu w ciemno, tylko najpierw sprawdził napięcie bezpośrednio na zaciskach cewki.
Mały element, ale ważna decyzja projektowa
Przekaźnik najlepiej traktować jako łącznik między logiką sterowania a rzeczywistym odbiornikiem. Dobrze dobrany model pozwala sterować większym napięciem lub prądem, odseparować obwody i zbudować funkcję awaryjnego rozłączenia. Źle dobrany przekaźnik będzie natomiast grzał się, sklejał styki albo uszkadzał wyjście sterownika.
Moja praktyczna zasada jest prosta: najpierw odczytuję schemat i parametry obciążenia, dopiero potem wybieram konkretny model. Sama liczba amperów na obudowie to za mało, szczególnie przy silnikach, transformatorach i napięciu sieciowym. Taki sposób doboru oszczędza czas, ogranicza awarie i daje pewność, że układ zadziała także po wielu cyklach pracy.
