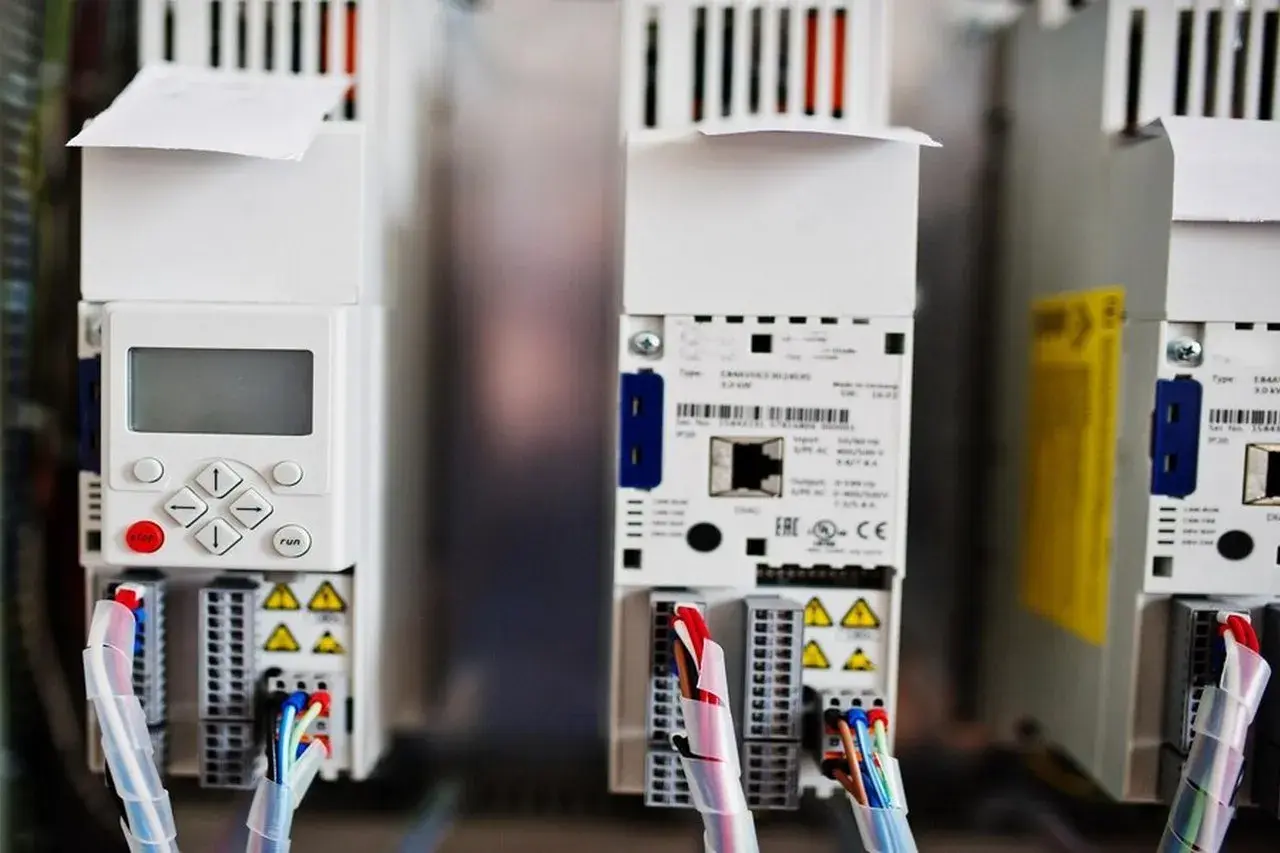

Dobry dobór falownika zaczyna się od prądu i charakteru obciążenia
- Prąd znamionowy falownika powinien być co najmniej równy prądowi silnika z tabliczki znamionowej.
- Napięcie i sposób połączenia uzwojeń muszą pasować do sieci oraz wyjścia przemiennika.
- Do pomp i wentylatorów zwykle wystarcza tryb normalnego przeciążenia, a do przenośników lub sprężarek potrzebny jest falownik o większej rezerwie.
- Przy hamowaniu, częstych zmianach kierunku i dużej bezwładności trzeba uwzględnić rezystor hamowania lub moduł hamujący.
- Przed uruchomieniem należy wpisać do falownika dane z tabliczki silnika i sprawdzić zabezpieczenia.
Najpierw określ, co silnik ma napędzać
Zanim spojrzę na katalog falowników, opisuję maszynę i jej zachowanie. Innych parametrów wymaga wentylator, który łagodnie rozpędza się bez dużego oporu, a innych przenośnik taśmowy, pompa wyporowa czy sprężarka. Sama moc silnika nie mówi jeszcze, jak trudny będzie rozruch.
Najważniejsze pytania dotyczą obciążenia i cyklu pracy:
- czy moment obrotowy jest stały, czy zmienia się wraz z prędkością,
- czy silnik startuje pod obciążeniem,
- jak często następuje rozruch, zatrzymanie i zmiana kierunku,
- czy wymagane jest hamowanie elektryczne,
- jaki zakres prędkości ma być używany przez większość czasu,
- czy napęd pracuje kilka sekund, czy bez przerwy przez wiele godzin.
W przypadku wentylatora lub pompy odśrodkowej zapotrzebowanie na moment zwykle rośnie wraz z prędkością, dlatego często można zastosować falownik w standardowym trybie przeciążenia. Przenośnik, mieszadło albo kruszarka wymagają natomiast stałego momentu i większej zdolności przeciążeniowej. To rozróżnienie ma większe znaczenie niż popularne zaokrąglanie mocy do najbliższej wartości z katalogu.
Sprawdź tabliczkę znamionową, a nie tylko moc w kW
Na tabliczce silnika odczytaj przede wszystkim napięcie, prąd, częstotliwość, prędkość obrotową, sposób połączenia uzwojeń i współczynnik mocy. Dla falownika najważniejszy jest zwykle prąd wyjściowy, ponieważ to on określa, czy urządzenie może bezpiecznie zasilać konkretny silnik.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Moc | kW lub KM | Pomaga wstępnie zawęzić wybór, ale nie zastępuje sprawdzenia prądu. |
| Napięcie | np. 230/400 V | Decyduje o zgodności z siecią i sposobem połączenia uzwojeń. |
| Prąd znamionowy | A dla danego napięcia | To podstawowy parametr do porównania z prądem falownika. |
| Częstotliwość | najczęściej 50 Hz | Wyznacza punkt znamionowej pracy silnika. |
| Prędkość | obr./min | Pomaga ocenić liczbę par biegunów i realną prędkość przy 50 Hz. |
| Sposób połączenia | gwiazda lub trójkąt | Błędne połączenie może spowodować przeciążenie albo słaby moment. |
Przykładowo silnik opisany jako 230/400 V może pracować w trójkącie przy napięciu 230 V między fazami albo w gwieździe przy napięciu 400 V. Jeżeli falownik zasilany z sieci trójfazowej 400 V daje na wyjściu około 400 V międzyfazowo, taki silnik najczęściej łączy się w gwiazdę. Zawsze sprawdzam jednak schemat na tabliczce, bo oznaczenia i wykonanie konkretnego silnika mogą się różnić.
Falownik o mocy 2,2 kW nie zawsze będzie odpowiedni dla każdego silnika 2,2 kW. Jeżeli silnik pobiera 5,6 A, a wybrany przemiennik ma dopuszczalny prąd ciągły 4,8 A, taki zestaw jest źle dobrany nawet wtedy, gdy katalog pokazuje tę samą moc.
Dobierz prąd i przeciążalność do rodzaju napędu
Przy prostych napędach przyjmuję zasadę, że prąd znamionowy falownika powinien być równy lub większy od prądu silnika. Nie oznacza to jednak, że zawsze trzeba kupować urządzenie o dwukrotnie większej mocy. Zbyt duży zapas może podnieść koszt i utrudnić prawidłową ochronę silnika.
Znacznie ważniejsza od samej rezerwy mocy jest przeciążalność. Producenci często podają osobne klasy pracy, na przykład normal overload dla pomp i wentylatorów oraz high overload dla napędów o stałym momencie. W pierwszej grupie spotyka się często przeciążalność rzędu 110-120% przez określony czas, natomiast cięższe zastosowania mogą wymagać około 150-160% prądu znamionowego podczas rozruchu lub krótkotrwałego przeciążenia.
| Zastosowanie | Charakter obciążenia | Typowy kierunek doboru |
|---|---|---|
| Wentylator | Moment zmienny | Standardowa przeciążalność i sterowanie U/f lub wektorowe. |
| Pompa odśrodkowa | Moment zmienny | Falownik HVAC lub uniwersalny, zależnie od automatyki. |
| Przenośnik taśmowy | Moment stały, opory rozruchu | Większa przeciążalność i często sterowanie wektorowe. |
| Mieszadło | Moment stały, możliwe ciężkie uruchomienie | Rezerwa prądowa, odpowiednio długa rampa i kontrola momentu. |
| Sprężarka | Duże obciążenie przy starcie | Dobór według prądu, cyklu pracy i wymagań producenta sprężarki. |
| Wciągarka lub dźwignica | Zmiany momentu i hamowanie | Falownik przeznaczony do podnoszenia, hamulec i funkcje bezpieczeństwa. |
Jeśli nie znam dokładnych warunków, nie dobieram urządzenia „na styk”. Niewielka rezerwa prądowa może być rozsądna, ale nie zastąpi analizy rozruchu. Falownik o większej mocy nie rozwiąże problemu, jeżeli silnik jest źle połączony, mechanizm się zacina albo wymagane jest hamowanie, którego układ nie obsługuje.
Dopasuj napięcie wejściowe i wyjściowe
W polskich instalacjach spotykamy przede wszystkim falowniki zasilane napięciem 1 x 230 V albo 3 x 400 V. Część urządzeń jednofazowych ma na wyjściu trzy fazy 230 V, co pozwala zasilać silnik 230/400 V połączony w trójkąt. Nie można jednak zakładać, że każdy falownik jednofazowy działa w ten sam sposób.
Przed zakupem sprawdź trzy rzeczy:
- rodzaj zasilania dostępny w miejscu montażu,
- napięcie wyjściowe i maksymalny prąd falownika,
- możliwość połączenia silnika w gwiazdę lub trójkąt.
Typowy błąd polega na podłączeniu silnika 230/400 V do falownika 1 x 230 V bez zmiany mostków na tabliczce zaciskowej. W takim układzie silnik powinien zwykle pracować w trójkącie 230 V. Pozostawienie gwiazdy ograniczy dostępny moment, a niewłaściwe napięcie może prowadzić do przegrzewania uzwojeń.
Trzeba też odróżnić zasilanie falownika od jego wyjścia. Na wyjściu przemiennika nie podłącza się dodatkowego stycznika do częstego załączania silnika podczas pracy falownika. Start i stop powinny być realizowane przez wejścia sterujące, ponieważ rozłączanie obwodu silnikowego pod napięciem może uszkodzić stopień wyjściowy.
Wybierz sposób sterowania i zakres prędkości
Najprostsze sterowanie skalarne U/f wystarcza tam, gdzie nie potrzeba dużego momentu przy małej prędkości. W bardziej wymagających maszynach wybieram sterowanie wektorowe, które lepiej kontroluje moment i prędkość, zwłaszcza przy rozruchu oraz zmianach obciążenia.
W praktyce znaczenie mają także:
- zakres częstotliwości, na przykład 5-50 Hz lub 0-100 Hz,
- czas przyspieszania i hamowania,
- praca z czujnikiem lub bez czujnika,
- automatyczne strojenie silnika, czyli autotuning,
- wejścia analogowe 0-10 V albo 4-20 mA,
- komunikacja Modbus RTU, Ethernet lub inne protokoły automatyki.
Zmniejszenie częstotliwości nie zawsze oznacza proporcjonalny spadek problemów. Silnik przy małej prędkości ma słabsze chłodzenie własnym wentylatorem, więc podczas długiej pracy z niską częstotliwością może się przegrzewać. Przy częstotliwości wyższej niż znamionowa, najczęściej powyżej 50 Hz, silnik może wejść w obszar stałej mocy, gdzie dostępny moment maleje.
Do typowego wentylatora nie potrzebuję zwykle bardzo zaawansowanego sterowania. Przy przenośniku, mieszadle albo obrabiarce bardziej opłaca się dopłacić do dobrego sterowania wektorowego niż później walczyć z wypadaniem napędu z biegu lub niedostatecznym momentem.
Uwzględnij hamowanie, instalację i warunki pracy
Silnik nie tylko pobiera energię, ale może ją także oddawać do falownika podczas szybkiego hamowania. Energia z bezwładnego wentylatora, koła zamachowego lub wirówki podnosi napięcie w obwodzie pośrednim. Jeżeli układ nie ma gdzie jej rozproszyć, falownik zgłosi błąd przepięcia.
Przy częstym hamowaniu albo dużej bezwładności sprawdź, czy falownik ma wbudowany tranzystor hamowania i dobierz odpowiedni rezystor. Czasem lepszym rozwiązaniem jest wydłużenie rampy hamowania, ale nie sprawdzi się to w maszynie, która musi zatrzymać się szybko i powtarzalnie.
Nie pomijam także warunków środowiskowych. Falownik montowany w zapylonym warsztacie, szafie bez wentylacji lub w wysokiej temperaturze może wymagać obniżenia obciążenia, czyli tak zwanego deratingu. Sprawdź klasę ochrony obudowy, temperaturę pracy, sposób chłodzenia i wolną przestrzeń wokół urządzenia.
Długi przewód między falownikiem a silnikiem może powodować zakłócenia, prądy pojemnościowe i dodatkowe obciążenie izolacji. Przy dłuższych trasach stosuje się odpowiedni przewód ekranowany, prawidłowe uziemienie, a czasem także dławik silnikowy lub filtr sinusoidalny. Konkretne granice długości przewodu zawsze trzeba odczytać w instrukcji wybranego modelu.
Przykłady doboru w typowych instalacjach
Silnik 1,5 kW do wentylatora
Załóżmy, że silnik ma napięcie 230/400 V, prąd 3,4 A przy 400 V i pracuje z wentylatorem. W tym przypadku szukam falownika trójfazowego 400 V, którego prąd ciągły wynosi co najmniej 3,4 A, a tryb pracy jest przeznaczony do obciążeń zmiennomomentowych.Nie zwiększałbym automatycznie urządzenia do 2,2 kW. Jeżeli wentylator nie ma trudnego rozruchu, a temperatura i warunki montażu są prawidłowe, falownik dobrany po prądzie i klasie przeciążenia będzie wystarczający.
Silnik 2,2 kW do przenośnika
Przenośnik może wymagać dużego momentu już przy starcie, zwłaszcza gdy taśma jest załadowana. Tutaj wybieram model o wyższej przeciążalności, sprawdzam prąd dla trybu heavy duty i ustawiam rampę przyspieszania tak, aby nie powodować gwałtownego szarpnięcia.
Jeżeli przenośnik często rusza i zatrzymuje się, dochodzi jeszcze kwestia hamowania oraz zużycia mechanicznego. Sam falownik nie naprawi źle napiętej taśmy ani zbyt dużych oporów łożysk, dlatego po uruchomieniu kontroluję rzeczywisty prąd podczas najcięższego cyklu.
Przeczytaj również: PROFINET Siemens w TIA Portal - konfiguracja i diagnostyka
Silnik 0,75 kW z sieci jednofazowej
Jeżeli dostępne jest tylko 230 V jednofazowe, można zastosować falownik z wejściem 1 x 230 V i wyjściem 3 x 230 V, o ile silnik 230/400 V da się połączyć w trójkąt. Trzeba sprawdzić prąd wejściowy urządzenia, ponieważ może być wyraźnie większy niż prąd po stronie silnika.
To rozwiązanie jest praktyczne w małym warsztacie, ale nie każdy silnik trójfazowy będzie się do niego nadawał. Silniki z uzwojeniem wyłącznie na 400 V nie uzyskają prawidłowych warunków pracy z takim wyjściem.
Najczęstsze błędy przy uruchamianiu napędu
Najwięcej problemów wynika nie z samego zakupu, lecz z pominięcia konfiguracji. Przed pierwszym startem wpisuję do parametrów falownika napięcie, prąd, częstotliwość i prędkość znamionową z tabliczki silnika. Następnie sprawdzam kierunek obrotów, ograniczenia częstotliwości i działanie wejścia stop.
- Dobieranie wyłącznie po mocy w kW zamiast po prądzie.
- Łączenie uzwojeń w gwiazdę lub trójkąt bez sprawdzenia napięcia falownika.
- Ustawianie zbyt krótkiej rampy przyspieszania dla ciężkiej maszyny.
- Brak zabezpieczenia termicznego silnika lub nieprawidłowe wpisanie jego prądu.
- Montowanie falownika w zamkniętej, nagrzewającej się obudowie.
- Rozłączanie przewodów silnikowych stycznikiem podczas pracy przemiennika.
- Pomijanie rezystora hamowania przy dużej bezwładności i szybkich zatrzymaniach.
Po uruchomieniu obserwuję prąd, temperaturę silnika, zachowanie przy najcięższym rozruchu i ewentualne alarmy. Jeżeli falownik pracuje na granicy możliwości, lepiej zmienić dobór na etapie testów niż czekać na przegrzanie silnika albo uszkodzenie stopnia mocy.
Krótka karta kontrolna przed zakupem
Przed zamówieniem urządzenia zapisuję w jednym miejscu kilka danych. Taka karta zajmuje kilka minut, a ogranicza ryzyko pomyłki bardziej niż przeglądanie samych tabel mocy.
- Typ silnika: asynchroniczny, synchroniczny, z magnesami lub inny.
- Moc, napięcie, prąd, częstotliwość i prędkość z tabliczki.
- Rodzaj zasilania: 1 x 230 V, 3 x 230 V lub 3 x 400 V.
- Typ obciążenia oraz najtrudniejszy moment pracy.
- Zakres prędkości i liczba rozruchów na godzinę.
- Wymagane hamowanie, sterowanie zewnętrzne i komunikacja.
- Długość przewodu, temperatura, zapylenie i sposób montażu.
Jeżeli po zebraniu tych danych nie da się jednoznacznie wskazać modelu, nie zgaduję na podstawie podobnej aplikacji. Przy napędach maszynowych szczególnie opłaca się porównać prąd ciągły, przeciążalność i instrukcję producenta, a w razie wątpliwości skonsultować schemat z osobą posiadającą odpowiednie kwalifikacje.
Dobry falownik to część całego układu napędowego
Najbezpieczniejsza kolejność wygląda tak: najpierw identyfikuję silnik, później opisuję obciążenie, dobieram falownik po prądzie i przeciążalności, a dopiero na końcu sprawdzam funkcje dodatkowe oraz cenę. Moc w kW jest dobrym punktem startu, ale nie jest kryterium końcowym.
W małym napędzie wystarczy często prosty falownik skonfigurowany zgodnie z tabliczką. W cięższej maszynie większą różnicę robią poprawne połączenie uzwojeń, sterowanie wektorowe, odpowiednia rampa i hamowanie niż sama marka urządzenia. Takie podejście daje spokojną pracę silnika, mniejszą liczbę awarii i znacznie łatwiejszą diagnostykę w przyszłości.
