Silnik pracuje tylko na jednej prędkości, a maszyna potrzebuje płynnej regulacji, łagodnego startu albo mniejszego zużycia energii? W takiej sytuacji przemiennik częstotliwości pozwala sterować napięciem i częstotliwością zasilania silnika, dopasowując jego pracę do rzeczywistego obciążenia. Poniżej wyjaśniam, jak działa to urządzenie, jak je dobrać, gdzie sprawdza się najlepiej i jakich błędów unikać przy uruchomieniu.
Najważniejsze decyzje dotyczą prądu, obciążenia i sposobu sterowania
- Falownik zmienia napięcie i częstotliwość wyjściową, dzięki czemu reguluje prędkość silnika.
- Dobór wykonuje się przede wszystkim według prądu znamionowego silnika, a nie samej mocy w kilowatach.
- Zasilanie 1 x 230 V zwykle daje na wyjściu 3 x 230 V, dlatego silnik 230/400 V łączy się wtedy w trójkąt.
- Do pomp i wentylatorów wystarczy często sterowanie skalarne U/f, ale przenośniki i podnośniki wymagają większego momentu.
- Przed zakupem trzeba sprawdzić hamowanie, EMC, stopień ochrony, chłodzenie i komunikację.
Jak działa falownik i co naprawdę zmienia w pracy silnika
Typowy napęd pracuje w układzie AC-DC-AC. Najpierw prostownik zamienia napięcie przemienne z sieci na napięcie stałe, kondensatory wygładzają je w obwodzie pośrednim, a tranzystory IGBT tworzą z niego nowe napięcie przemienne o regulowanej częstotliwości. Dzięki temu silnik nie jest skazany wyłącznie na 50 Hz i jedną prędkość obrotową.
Dla standardowego silnika asynchronicznego zmiana częstotliwości wpływa na prędkość pola magnetycznego. Przy 25 Hz silnik może obracać się mniej więcej dwa razy wolniej niż przy 50 Hz, choć dokładna prędkość zależy również od poślizgu i obciążenia. Urządzenie reguluje przy tym także wartość napięcia, aby utrzymać właściwy strumień magnetyczny w silniku.
Sterowanie skalarne i wektorowe
Najprostszy tryb U/f utrzymuje określoną proporcję napięcia do częstotliwości. Dobrze działa w wentylatorach, pompach i wielu nieskomplikowanych maszynach. Jest łatwy do skonfigurowania, ale przy bardzo małej prędkości nie zapewnia tak precyzyjnej kontroli momentu.
Sterowanie wektorowe analizuje model silnika i pozwala dokładniej sterować momentem oraz prędkością. To rozwiązanie wybieram przy przenośnikach, mieszadłach, obrabiarkach i układach, w których silnik ma ruszyć pod dużym obciążeniem. W bardziej wymagających aplikacjach stosuje się także enkoder, czyli czujnik przekazujący sterownikowi informację o rzeczywistej pozycji lub prędkości wału.Dlaczego napięcie wyjściowe ma znaczenie
Falownik zasilany z sieci 1 x 230 V nie wytworzy na wyjściu 3 x 400 V. Najczęściej dostarcza napięcie trójfazowe 0-230 V, dlatego silnik 230/400 V powinien być połączony w trójkąt. Przy zasilaniu 3 x 400 V ten sam silnik łączy się zwykle w gwiazdę.
To jeden z najczęściej pomijanych szczegółów przy modernizacji starszych maszyn. Sama informacja, że urządzenie ma moc 2,2 kW, nie wystarcza. Trzeba sprawdzić tabliczkę znamionową silnika, układ połączeń oraz prąd, który napęd może dostarczyć w danym sposobie zasilania.
Gdzie regulacja prędkości daje największą korzyść
Największy efekt pojawia się tam, gdzie maszyna przez część czasu nie potrzebuje pełnej wydajności. Silnik sterowany bezpośrednio z sieci pobiera energię tak, jakby cały czas pracował z pełną prędkością. Napęd zmiennoobrotowy pozwala ograniczyć obroty wtedy, gdy proces tego nie wymaga.
Pompy i wentylatory
W pompach odśrodkowych i wentylatorach zapotrzebowanie na moc szybko spada wraz ze zmniejszeniem prędkości. W uproszczeniu obowiązuje tu zależność sześcienna, więc redukcja obrotów do około 80% może przynieść bardzo wyraźny spadek poboru mocy. Rzeczywisty wynik zależy od instalacji, ciśnienia, przepływu i sposobu regulacji.
W automatyce budynkowej falownik może współpracować z czujnikiem ciśnienia, temperatury lub przepływu. Wbudowany regulator PID, czyli algorytm utrzymujący zadaną wartość procesu, zmienia prędkość silnika bez ciągłego dławienia zaworem. To zwykle poprawia komfort pracy i ogranicza zużycie energii.
Przenośniki, mieszadła i maszyny warsztatowe
W przenośniku regulacja prędkości ułatwia dopasowanie tempa transportu do kolejnych etapów produkcji. Przy mieszadle pozwala łagodnie zwiększać obroty, co ogranicza gwałtowne szarpnięcia i ryzyko rozchlapania materiału. W warsztacie przydaje się między innymi przy wentylatorach odciągowych, szlifierkach, pompach chłodziwa oraz prostych obrabiarkach.
W tych zastosowaniach nie patrzę wyłącznie na maksymalną prędkość. Dużo ważniejsze bywają moment rozruchowy, przeciążalność i czas hamowania. Tani model przeznaczony do wentylatora może zadziałać słabo, a nawet wyłączać się przy ruszaniu ciężkiego przenośnika.
Napędy dźwigowe i hamowanie
Jeżeli obciążenie może napędzać silnik, energia wraca do obwodu pośredniego DC. Dzieje się tak na przykład podczas opuszczania ciężaru albo szybkiego zatrzymywania bezwładnego wirnika. Wtedy potrzebny może być rezystor hamowania, który zamienia nadmiar energii w ciepło, albo układ regeneracyjny oddający ją do sieci.
Nie każdy falownik ma wbudowany moduł hamujący. To trzeba sprawdzić przed zakupem, szczególnie gdy maszyna często zmienia kierunek albo zatrzymuje się w krótkim czasie. Zwykłe wydłużenie rampy hamowania nie zawsze rozwiązuje problem, ponieważ może pogorszyć wydajność procesu.
Jak dobrać urządzenie do silnika i maszyny
Dobór zaczynam od danych z tabliczki znamionowej, a dopiero później analizuję funkcje dodatkowe. Najważniejszym parametrem jest prąd znamionowy silnika. Moc jest przydatną wskazówką, ale dwa silniki o tej samej mocy mogą mieć różny prąd, cos φ, sprawność i charakter obciążenia.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Napięcie wejściowe | Decyduje, czy napęd można podłączyć do instalacji 1 x 230 V lub 3 x 400 V. |
| Prąd wyjściowy | Musi odpowiadać prądowi silnika z uwzględnieniem trybu pracy i przeciążenia. |
| Typ obciążenia | Pompa i wentylator mają inne wymagania niż przenośnik, sprężarka czy podnośnik. |
| Zakres prędkości | Praca znacznie poniżej 25 Hz może wymagać dodatkowego chłodzenia silnika. |
| Hamowanie | Moduł i rezystor hamowania są potrzebne przy częstym lub dynamicznym zatrzymywaniu. |
| Warunki środowiskowe | Pył, wilgoć i wysoka temperatura wpływają na obudowę, chłodzenie i trwałość. |
Moc urządzenia nie powinna być jedynym kryterium
Jeśli silnik ma 2,2 kW i prąd znamionowy 5 A, urządzenie powinno mieć wyjściowy prąd co najmniej odpowiadający tej wartości. Przy ciężkim rozruchu sprawdzam jeszcze przeciążalność, na przykład 150% prądu przez 60 sekund, jeśli wymaga tego aplikacja. Zapas mocy bez odpowiedniego zapasu prądowego może nie dać żadnej realnej korzyści.
Nie dobierałbym też napędu „na wszelki wypadek” o kilka rozmiarów większego. Przewymiarowanie zwiększa koszt, gabaryty i czasem komplikuje ochronę instalacji. Rozsądny zapas wynika z konkretnego obciążenia, a nie z samej obawy przed przeciążeniem.
Silnik standardowy czy przystosowany do pracy z falownikiem
Większość współczesnych silników asynchronicznych może współpracować z regulacją częstotliwości, ale zakres prędkości nie jest nieograniczony. Przy niskich obrotach wentylator na wale chłodzi słabiej, a przy wysokich obrotach rosną obciążenia mechaniczne i hałas. W trudnych przypadkach stosuje się osobny wentylator chłodzący, łożyska izolowane albo filtr sinusoidalny.
Filtr sinusoidalny wygładza przebieg napięcia między napędem a silnikiem. Rozważam go przy długich przewodach, starszej izolacji silnika, dużych mocach i problemach z prądami łożyskowymi. Nie jest jednak uniwersalnym dodatkiem, który trzeba montować w każdej instalacji.

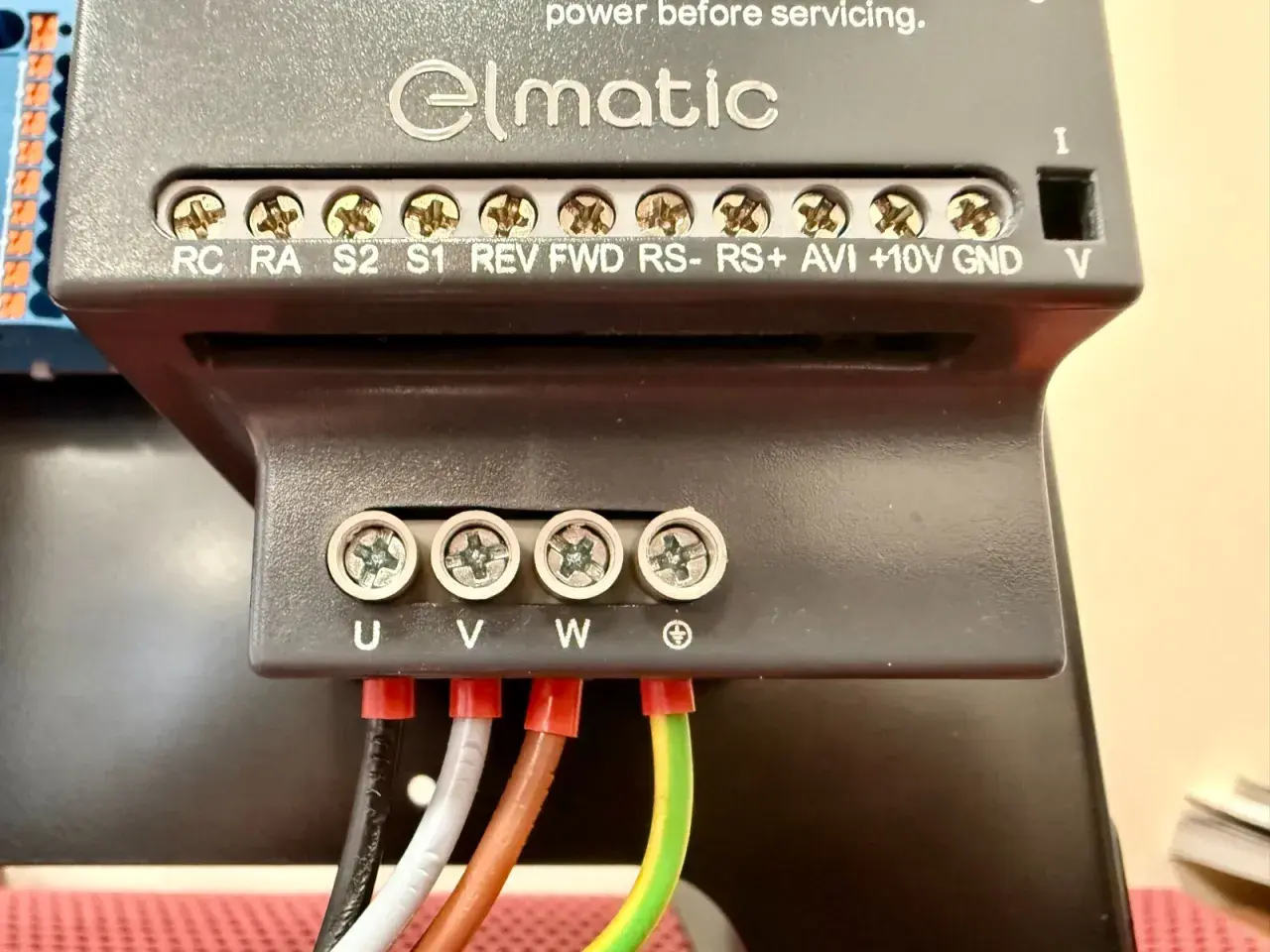

Uruchomienie wymaga kilku ustawień, których nie można pominąć
Podłączenie przewodów to dopiero początek. Po uruchomieniu wpisuję do parametrów dane z tabliczki silnika, w tym napięcie, prąd, częstotliwość znamionową, moc i prędkość obrotową. Bez tego zabezpieczenia termiczne oraz algorytm sterowania działają na niepełnych danych.
- Sprawdź instalację i upewnij się, że napięcie wejściowe odpowiada oznaczeniu urządzenia.
- Zweryfikuj połączenie uzwojeń silnika zgodnie z napięciem wyjściowym napędu.
- Wprowadź dane z tabliczki, zwłaszcza prąd znamionowy i częstotliwość 50 Hz.
- Ustaw rampę startu i zatrzymania, aby ograniczyć udary mechaniczne oraz prądowe.
- Ustal źródło komendy, czyli klawiaturę, wejścia cyfrowe, sterownik PLC albo komunikację.
- Wykonaj próbę bez obciążenia, a później sprawdź kierunek obrotów i zachowanie przy obciążeniu.
Przy pierwszym uruchomieniu korzystam z możliwie prostego trybu sterowania. Najpierw sprawdzam, czy silnik obraca się prawidłowo, czy nie hałasuje i czy nie pojawia się nadmierny prąd. Dopiero potem dodaję regulację PID, komunikację Modbus lub automatyczne sekwencje pracy.
Przeczytaj również: Modbus RTU - Programowanie od podstaw i diagnostyka błędów
Typowe błędy instalacyjne
Jednym z poważniejszych błędów jest montowanie stycznika między wyjściem falownika a silnikiem i rozłączanie go podczas pracy. Takie działanie może uszkodzić stopień wyjściowy. Jeśli odłączanie silnika jest konieczne, logikę układu trzeba zaprojektować zgodnie z instrukcją konkretnego modelu.
Drugim problemem bywa prowadzenie przewodu silnikowego razem z przewodami czujników i komunikacji. Szybkie przełączenia tranzystorów generują zakłócenia elektromagnetyczne, dlatego znaczenie mają ekranowany przewód, prawidłowe uziemienie i właściwe prowadzenie tras kablowych.
Nie wolno też traktować zacisków obwodu pośredniego DC jak zwykłego obwodu niskiego napięcia. Kondensatory mogą pozostawać naładowane po odłączeniu zasilania. Prace serwisowe powinien wykonywać elektryk z odpowiednimi kwalifikacjami, po odczekaniu czasu wskazanego przez producenta i sprawdzeniu braku napięcia.
Falownik, softstart i sterowanie silnikiem mają różne zadania
Te urządzenia bywają mylone, choć rozwiązują inne problemy. Falownik zmienia prędkość podczas pracy, softstart ogranicza prąd i udar mechaniczny tylko w czasie rozruchu, a stycznik służy przede wszystkim do załączania i wyłączania obwodu.
| Rozwiązanie | Co robi | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Falownik | Reguluje częstotliwość, napięcie i prędkość | Gdy prędkość ma się zmieniać albo potrzebne jest płynne sterowanie | Wymaga poprawnego doboru, konfiguracji i ochrony EMC |
| Softstart | Łagodnie zwiększa napięcie podczas startu | Gdy silnik ma ruszać łagodniej, ale później pracuje z pełną prędkością | Nie zapewnia płynnej regulacji obrotów |
| Stycznik | Załącza lub odłącza zasilanie | W prostych układach start-stop | Nie steruje prędkością i powoduje twardy rozruch |
Jeżeli pompa ma stale pracować z pełną wydajnością, a problemem jest wyłącznie prąd rozruchowy, softstart może być tańszym wyborem. Jeżeli jednak przepływ ma zależeć od ciśnienia lub harmonogramu, dopiero regulacja prędkości daje pełną kontrolę nad procesem.
Ile kosztuje napęd i za co jeszcze się płaci
Cena zależy od mocy, marki, funkcji i klasy aplikacji. W ofertach detalicznych proste urządzenia do małych silników kosztują często około 500-900 zł, natomiast modele 2,2 kW z zasilaniem 3 x 400 V mieszczą się mniej więcej w przedziale 800-2000 zł. Rozwiązania renomowanych producentów z rozbudowaną komunikacją, funkcjami bezpieczeństwa lub przeznaczeniem procesowym mogą kosztować wyraźnie więcej.
Do budżetu trzeba doliczyć przewody, zabezpieczenia, dławik sieciowy, filtr EMC, rezystor hamowania, obudowę oraz uruchomienie. Przy małej modernizacji osprzęt może kosztować podobnie jak sam falownik. Najtańsza oferta nie jest więc automatycznie najtańszym kompletnym rozwiązaniem.
Przy wyborze patrzę także na dostępność instrukcji, części zamiennych i wsparcia technicznego. W warsztacie, gdzie przestój maszyny oznacza realną stratę, łatwa diagnostyka i serwis bywają ważniejsze niż różnica kilkuset złotych w cenie zakupu.
Co sprawdzić przed zakupem, żeby nie wymieniać napędu po miesiącu
- Zasilanie instalacji i napięcie silnika, w tym poprawne połączenie gwiazda-trójkąt.
- Prąd znamionowy silnika oraz przeciążalność wymaganą przez aplikację.
- Charakter obciążenia, szczególnie przy sprężarkach, przenośnikach i podnośnikach.
- Minimalną i maksymalną częstotliwość bezpieczną dla silnika oraz maszyny.
- Hamowanie i możliwość podłączenia rezystora, jeśli zatrzymanie ma być szybkie.
- Stopień ochrony IP dopasowany do pyłu, wilgoci i miejsca montażu.
- Wejścia i wyjścia potrzebne do przycisków, potencjometru, czujników lub PLC.
- Protokół komunikacyjny, na przykład Modbus RTU, Ethernet lub inny standard wymagany przez automatykę.
- Funkcje bezpieczeństwa, takie jak STO, jeśli maszyna musi spełniać określone wymagania ochronne.
Najczęściej sprawdza się prosty schemat decyzyjny. Najpierw ustalam, czy potrzebuję tylko łagodnego startu, czy również regulacji obrotów. Potem dobieram urządzenie po prądzie i napięciu, a dopiero na końcu wybieram dodatki oraz sposób komunikacji.
Dobry dobór zaczyna się od procesu, nie od katalogu
Najlepszy napęd nie zawsze jest najbardziej rozbudowany. Do wentylatora wystarczy często prosty model z regulacją U/f i wejściem analogowym, podczas gdy układ podnoszenia wymaga sterowania momentem, hamulca i dokładnie zaprojektowanej funkcji bezpieczeństwa.
Przed zakupem spisz dane silnika, zakres prędkości, sposób rozruchu, czas hamowania, warunki otoczenia i sygnały sterujące. Taka krótka karta aplikacji ogranicza ryzyko pomyłki bardziej niż samo porównywanie mocy w tabeli katalogowej.
W praktyce właśnie te szczegóły decydują, czy regulacja będzie cicha, stabilna i oszczędna, czy stanie się źródłem alarmów, zakłóceń oraz przegrzewania. Dobrze dobrany przemiennik częstotliwości powinien być częścią całego układu automatyki, a nie przypadkowym dodatkiem podłączonym między sieć i silnik.
