Jak dobrać falownik do silnika? Praktyczny poradnik

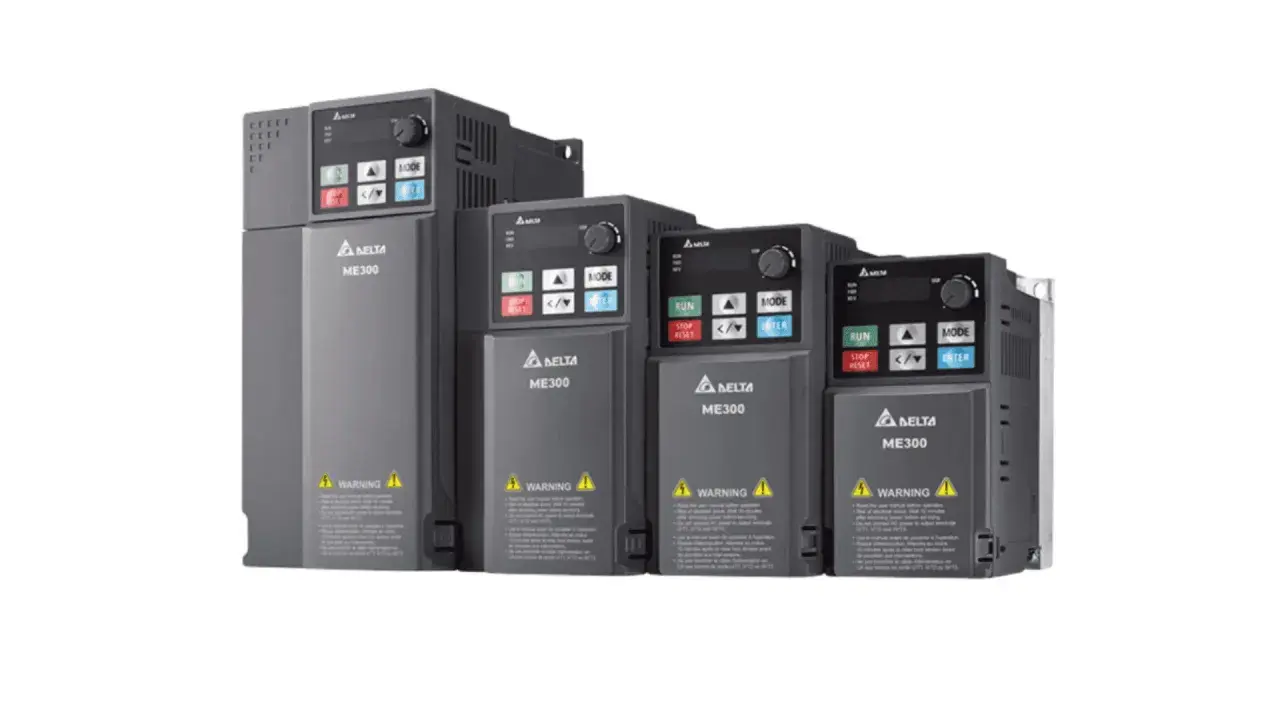

Dobór falownika do silnika nie powinien zaczynać się od samej mocy podanej w kilowatach. Trzeba dopasować napięcie, prąd, sposób sterowania, charakter obciążenia i warunki pracy, bo urządzenie dobre do wentylatora może zupełnie nie sprawdzić się przy podnośniku albo przenośniku. Poniżej pokazuję, jaki falownik wybrać do typowych zastosowań automatyki, na co zwrócić uwagę przy zakupie i których błędów lepiej nie popełniać.

Najpierw ustal, do czego falownik ma służyć

W automatyce falownik, nazywany też przemiennikiem częstotliwości, zmienia częstotliwość i napięcie zasilające silnik. Dzięki temu można regulować jego prędkość, łagodnie wystartować napęd oraz ograniczyć zużycie energii. W praktyce nie wybieram urządzenia na zasadzie „silnik ma 2,2 kW, więc kupię falownik 2,2 kW”, bo taki skrót często prowadzi do problemów.

Na początku zapisuję cztery informacje: rodzaj zasilania, typ silnika, sposób obciążenia i wymagany zakres prędkości. Innego napędu potrzebuje wentylator, innego tokarka, a jeszcze innego przenośnik uruchamiany pod pełnym obciążeniem.

Falownik do automatyki a falownik fotowoltaiczny

W języku potocznym tym samym słowem określa się także urządzenia stosowane w fotowoltaice. Falownik PV zamienia prąd stały z paneli na prąd przemienny, natomiast przemiennik częstotliwości steruje silnikiem. W tym tekście chodzi o napędy elektryczne w maszynach, warsztacie i instalacjach automatyki.

Obciążenie zmiennomomentowe i stałomomentowe

Pompa odśrodkowa i wentylator zwykle mają obciążenie zmiennomomentowe. Przy niższej prędkości potrzebują znacznie mniejszego momentu, dlatego często można skorzystać z trybu oszczędnego i tańszego falownika.

Przenośnik, mieszadło, sprężarka tłokowa czy podnośnik wymagają zwykle stałego momentu. Tutaj liczy się zapas przeciążalności, mocny rozruch i stabilne utrzymanie prędkości. To właśnie charakter obciążenia, a nie nazwa maszyny na obudowie, decyduje o klasie napędu.

Jednofazowy czy trójfazowy model będzie właściwy

W małym warsztacie często dostępne jest tylko zasilanie 230 V. Można wtedy zastosować falownik z wejściem jednofazowym 230 V i wyjściem trójfazowym 230 V, ale silnik musi mieć na tabliczce oznaczenie 230/400 V. Uzwojenia łączy się w takim przypadku w trójkąt.

Jeżeli silnik ma wyłącznie parametry 400/690 V, zwykły falownik jednofazowy 230 V nie zapewni mu prawidłowych warunków pracy. Samo podłączenie przewodów nie rozwiąże problemu, ponieważ napięcie wyjściowe urządzenia będzie za niskie.

Przy większych mocach zasilanie jednofazowe szybko przestaje być praktyczne. Dla silnika o mocy kilku kilowatów prąd pobierany z jednej fazy może być wysoki, dlatego w instalacjach przemysłowych preferuję zasilanie trójfazowe. Zapewnia lepszy rozkład obciążenia i zwykle szerszy wybór przemienników.

Moc to nie wszystko, sprawdź prąd i przeciążalność

Najważniejszą pozycją na tabliczce znamionowej silnika jest dla mnie prąd znamionowy. Prąd wyjściowy falownika powinien być co najmniej równy prądowi silnika przy wybranym sposobie połączenia. Dwa silniki o tej samej mocy mogą mieć różne prądy, cosinus fi i sprawność, dlatego dobór wyłącznie według kW bywa mylący.

Przykładowo silnik 2,2 kW pracujący lekko przy wentylatorze może działać z falownikiem o nominalnej mocy 2,2 kW. Jeżeli ten sam silnik napędza obciążony przenośnik i często rusza, rozsądniej wybrać model z odpowiednią klasą przeciążenia, a czasem także większy o jeden typoszereg.

Jak odczytać tabliczkę znamionową

• Napięcie 230/400 V informuje, czy silnik można połączyć w trójkąt przy falowniku 230 V lub w gwiazdę przy zasilaniu 400 V.
• Prąd pokazuje rzeczywiste obciążenie uzwojeń i służy do ustawienia zabezpieczenia termicznego.
• Częstotliwość 50 Hz wyznacza podstawową prędkość pracy, ale falownik może regulować ją w szerszym zakresie, jeśli pozwala na to silnik i maszyna.
• Prędkość obrotowa pomaga ocenić poślizg i dobrać przełożenie, zwłaszcza przy napędach wymagających określonej prędkości.
• Cos φ i sprawność są przydatne przy dokładniejszych obliczeniach, choć w typowej konfiguracji najważniejsze pozostają napięcie i prąd.

Klasa przeciążenia ma praktyczne znaczenie

Dla pomp i wentylatorów wystarcza często klasa do lekkich obciążeń, określana jako low overload. Dla przenośnika, mieszadła lub podnośnika szukam falownika z klasą heavy duty, która dopuszcza większy prąd przez określony czas.

Nie sugeruję się samym hasłem „przeciążalność 150%”. Trzeba sprawdzić, czy producent podaje tę wartość dla 60 sekund, 3 sekund czy całego cyklu pracy. Liczy się również temperatura otoczenia, częstotliwość załączeń i sposób chłodzenia.

U/f, wektorowy czy serwonapęd

Tryb sterowania wpływa na zachowanie silnika przy małej prędkości, zmianach obciążenia i rozruchu. Do prostych aplikacji wystarczy sterowanie skalarne U/f, w którym falownik utrzymuje odpowiednią zależność napięcia do częstotliwości.

W mojej praktyce najczęstszy błąd polega na kupowaniu zaawansowanego sterowania do zadania, które go nie potrzebuje. Do wentylatora nie ma sensu płacić za enkoder, natomiast przy podnośniku lub wymagającym przenośniku oszczędzanie na sterowaniu może szybko odbić się na jakości pracy.

Wektorowe sterowanie bezczujnikowe nie oznacza pełnej dowolności. Falownik musi znać moc, napięcie, prąd, częstotliwość i prędkość znamionową silnika. Po wprowadzeniu danych warto wykonać autotuning, czyli automatyczne rozpoznanie parametrów napędu.

Funkcje, które decydują o wygodzie i bezpieczeństwie

Sam falownik może poprawnie sterować silnikiem, ale o użyteczności całego układu decydują dodatkowe funkcje. Przy maszynie produkcyjnej sprawdzam przede wszystkim wejścia i wyjścia, komunikację, hamowanie oraz możliwość bezpiecznego zatrzymania.

Hamowanie i energia zwracana do napędu

Podczas szybkiego zatrzymywania silnik może oddawać energię do obwodu pośredniego falownika. Jeśli urządzenie nie ma jak jej rozproszyć, pojawi się błąd przepięcia. Przy dużym bezwładnym kole, wirówce albo dynamicznej obrabiarce potrzebny może być rezystor hamowania, a w wymagających układach napęd regeneracyjny.

Sterowanie z przycisków, PLC i sieci

Do prostego napędu wystarczą wejścia cyfrowe do startu, stopu i zmiany kierunku oraz wejście analogowe 0-10 V albo 4-20 mA do regulacji prędkości. Jeżeli falownik ma współpracować ze sterownikiem PLC, sprawdź konkretny protokół, a nie tylko ogólną informację o „komunikacji”.

W małych instalacjach często wystarcza Modbus RTU po RS-485. W rozbudowanej linii produkcyjnej wygodniejsze mogą być PROFINET, EtherNet/IP lub inny standard używany już w zakładzie. Zgodność z siecią upraszcza diagnostykę i ogranicza liczbę przewodów sterowniczych.

Przeczytaj również: Astraada HMI CFG - konfiguracja panelu i komunikacji z PLC

Bezpieczeństwo i warunki środowiskowe

Jeżeli maszyna wymaga bezpiecznego odłączenia momentu, szukaj funkcji STO, czyli Safe Torque Off. Nie zastępuje ona całego obwodu bezpieczeństwa, ale pozwala zatrzymać napęd bez podawania momentu na wał.

W warsztacie z pyłem lub wilgocią ważny jest stopień ochrony obudowy. Falownik IP20 zwykle montuje się w szafie, a model o wyższej ochronie może pracować bliżej maszyny. Trzeba też uwzględnić temperaturę, wentylację, wysokość nad poziomem morza i ewentualne powłoki zabezpieczające elektronikę.

Najczęstsze błędy przy wyborze i uruchomieniu

Najdroższe pomyłki nie zawsze wynikają z zakupu zbyt taniego urządzenia. Częściej problem pojawia się wtedy, gdy falownik jest poprawny „na papierze”, ale nie pasuje do sposobu pracy maszyny.

• Dobór tylko po mocy bez sprawdzenia prądu znamionowego i napięcia silnika.
• Podłączenie silnika 400 V do falownika 230 V bez sprawdzenia możliwości połączenia w trójkąt.
• Ustawienie częstotliwości maksymalnej bez oceny, czy łożyska, wentylator silnika i przekładnia wytrzymają wyższe obroty.
• Wielokrotne załączanie i wyłączanie falownika stycznikiem po stronie wyjściowej.
• Brak ekranowanego przewodu silnikowego lub nieprawidłowe uziemienie, co może powodować zakłócenia EMC.
• Pomijanie rezystora hamowania przy krótkich czasach zatrzymania i dużej bezwładności.
• Ustawienie zbyt krótkiego czasu rozpędzania, przez co falownik zgłasza przeciążenie lub nadprąd.
• Montowanie kilku falowników w zbyt małej, niewentylowanej obudowie.

Przed zakupem przygotowuję krótką kartę aplikacji. Wpisuję do niej moc i prąd silnika, napięcie zasilania, minimalną i maksymalną prędkość, czas rozruchu, czas hamowania, sposób sterowania oraz temperaturę pracy. Taka lista zajmuje kilka minut, a często eliminuje kilka nietrafionych modeli.

Orientacyjnie prosty falownik do małego silnika może kosztować kilkaset złotych, natomiast urządzenia z komunikacją przemysłową, funkcjami bezpieczeństwa i większą przeciążalnością kosztują często od około 1500 do kilku tysięcy złotych. Nie traktowałbym ceny jako głównego kryterium, bo koszt przestoju maszyny zwykle przewyższa oszczędność na napędzie.

Prosty schemat doboru do typowych zastosowań

Gdy nie mam jeszcze wybranego modelu, przechodzę przez poniższy schemat. Pozwala szybko zawęzić wybór bez przeglądania dziesiątek katalogów.

1. Sprawdzam, czy dostępne jest 230 V czy 400 V oraz jakie napięcie ma silnik.
2. Odczytuję z tabliczki prąd dla właściwego połączenia uzwojeń.
3. Określam, czy obciążenie ma charakter zmiennomomentowy, czy stałomomentowy.
4. Wybieram U/f do prostych napędów albo sterowanie wektorowe, gdy potrzebny jest moment przy niskiej prędkości.
5. Sprawdzam przeciążalność, hamowanie, wejścia i wyjścia oraz komunikację z automatyką.
6. Dobieram obudowę, filtr EMC, dławik, przewód silnikowy i zabezpieczenia zgodnie z instrukcją producenta.
7. Po montażu wpisuję pełne dane silnika i wykonuję próbę bez obciążenia, a dopiero później testuję maszynę roboczą.

Jeżeli napęd ma tylko płynnie zmieniać obroty pompy albo wentylatora, nie komplikowałbym układu. Gdy jednak silnik rusza pod obciążeniem, pracuje wolno, często hamuje lub musi utrzymywać moment, wybieram rozwiązanie z większym zapasem i lepszym sterowaniem.

Co sprawdzić przed zamówieniem konkretnego modelu

Przed kliknięciem „kupuję” porównuję dane z tabliczki silnika z tabelą wyjściową falownika. Szczególnie ważne są prąd ciągły, prąd przeciążenia, napięcie wyjściowe i sposób chłodzenia. Sama deklarowana moc może wyglądać dobrze, mimo że urządzenie nie spełni wymagań konkretnej aplikacji.

Sprawdzam także dostępność instrukcji w języku polskim, części zamiennych, panelu operatorskiego i oprogramowania do konfiguracji. W automatyce liczy się nie tylko pierwsze uruchomienie, ale również to, czy za rok da się szybko odczytać historię błędów i odtworzyć parametry.

Najbezpieczniejsza odpowiedź na pytanie o wybór falownika brzmi więc: dobierz go do prądu silnika, charakteru obciążenia i wymaganej dynamiki. Dopiero potem porównuj markę, komunikację, cenę i dodatki. Takie podejście zwykle daje prostszy, chłodniejszy i znacznie bardziej niezawodny napęd.
