Dobór technologii decyduje o tym, czy gotowy detal będzie miał gładką krawędź, właściwy wymiar i rozsądny koszt wykonania. W tym artykule pokazuję, czym różni się cięcie blachy laserem, plazmą, wodą i metodami mechanicznymi, jak przygotować plik do CNC oraz na co uważać przy ocenie jakości i wyceny.
Najlepsza metoda zależy od materiału, grubości i oczekiwanej dokładności
- Laser sprawdza się przy precyzyjnych detalach, otworach i krótkich oraz długich seriach.
- Plazma jest opłacalna przy większych grubościach, gdy niewielka strefa wpływu ciepła nie stanowi problemu.
- Waterjet tnie na zimno, dlatego nadaje się do materiałów wrażliwych na temperaturę.
- Plik DXF lub DWG powinien zawierać poprawną geometrię, skalę i informacje o materiale.
- O jakości decydują między innymi szczelina cięcia, parametry maszyny, gaz technologiczny i stabilne mocowanie arkusza.
Najpierw określ materiał, grubość i wymagania detalu
Nie istnieje jedna uniwersalna metoda obróbki wszystkich arkuszy. Inaczej przygotowuje się cienką blachę do obudowy automatyki, inaczej element konstrukcyjny ze stali S355, a jeszcze inaczej detal z aluminium, miedzi lub tworzywa warstwowego. Materiał i jego grubość powinny być znane przed wyborem maszyny, nie dopiero podczas wyceny.
W przypadku stali czarnej często liczy się szybkość i koszt. Przy stali nierdzewnej ważniejsza może być czysta, odporna na korozję krawędź, a przy aluminium także ograniczenie odkształceń. Moim zdaniem początkujący zbyt często wybierają technologię wyłącznie po haśle „największa dokładność”, chociaż w wielu konstrukcjach większe znaczenie ma powtarzalność, cena jednostkowa i brak dodatkowego gratowania.
Co trzeba ustalić przed rozpoczęciem pracy
- gatunek i stan materiału, na przykład S235, S355, 1.4301, 1.4404 lub aluminium 5754,
- grubość arkusza i jego maksymalny format,
- liczbę detali oraz przewidywaną wielkość serii,
- wymaganą tolerancję wymiarową,
- jakość krawędzi i ewentualną potrzebę gratowania,
- kolejne operacje, takie jak gięcie, spawanie, malowanie lub anodowanie.
Przykładowo cienka osłona do szafy sterowniczej może wymagać otworów pod złącza, zachowania prostopadłości krawędzi i niewielkich zadziorów. Element wspornika może natomiast tolerować ślady po plazmie, jeśli po cięciu zostanie spawany i oczyszczony.
Laser, plazma, woda czy mechanika
Każda technologia ma własny obszar opłacalności. Laser zapewnia zwykle najlepszy kompromis między dokładnością a szybkością przy detalach z cienkiej i średniej blachy. Plazma radzi sobie z grubszymi arkuszami, lecz pozostawia większą strefę wpływu ciepła. Waterjet nie nagrzewa materiału, ale jego eksploatacja i czas pracy są zazwyczaj wyższe.
| Metoda | Najlepsze zastosowanie | Najważniejsze zalety | Ograniczenia |
|---|---|---|---|
| Laser CNC | Precyzyjne kontury, otwory, obudowy, serie | Mała szczelina, wysoka powtarzalność, dobra krawędź | Wrażliwość na grubość, odbicie i ustawienie parametrów |
| Plazma CNC | Stal konstrukcyjna i grubsze elementy | Duża szybkość i niższy koszt przy większych grubościach | Większa strefa ciepła, żużel i niższa dokładność niż przy laserze |
| Waterjet | Materiały wrażliwe na temperaturę i detale grube | Cięcie na zimno, brak hartowania krawędzi | Wyższy koszt, wilgotna powierzchnia i dłuższy proces |
| Gilotyna i nożyce | Proste odcinki, pasy i prostokąty | Szybka praca, brak wpływu ciepła, niski koszt | Ograniczony kształt detalu i ryzyko deformacji cienkiej blachy |
| Wykrawarka CNC | Dużo powtarzalnych otworów i przetłoczeń | Wysoka wydajność seryjna, możliwość formowania | Ślady narzędzia, ograniczenia geometrii i konieczność oprzyrządowania |

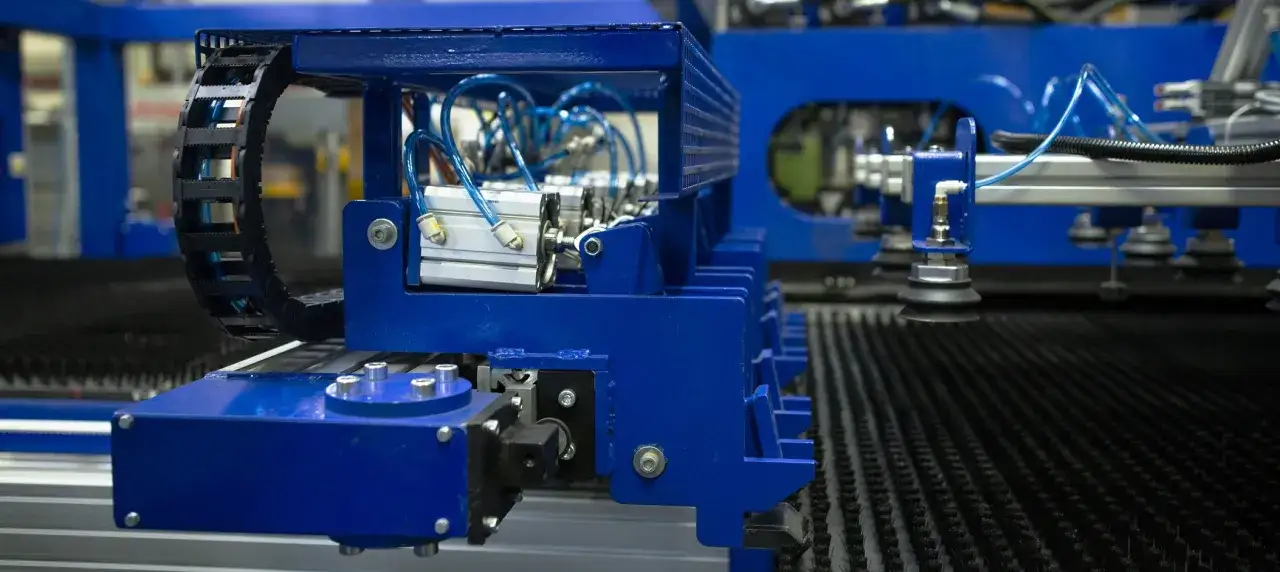

Kiedy wybrać laser
Laser jest rozsądnym wyborem, gdy detal ma skomplikowany obrys, małe otwory albo wymaga dobrej krawędzi bez dużej ilości obróbki dodatkowej. Na rynku spotyka się maszyny obsługujące arkusze około 3000 × 1500 mm, a zakres cięcia stali zależnie od mocy urządzenia może wynosić od cienkich arkuszy do około 20-25 mm. Nie traktowałbym tych wartości jako gwarancji dla każdej maszyny, ponieważ gatunek materiału, gaz i oczekiwana jakość mocno zmieniają wynik.
Przy stali czarnej tlen może zwiększyć prędkość cięcia, ale na krawędzi może pojawić się utlenienie. Azot zwykle daje czystszy efekt, co ma znaczenie przy malowaniu proszkowym, spawaniu lub elementach widocznych. Gaz technologiczny nie jest drobiazgiem, tylko jednym z parametrów wpływających na wygląd i użyteczność detalu.
Kiedy lepsza będzie plazma albo woda
Plazma dobrze sprawdza się przy ramach, płytach montażowych, podstawach maszyn i dużych elementach stalowych. Jeśli po cięciu planujesz szlifowanie, spawanie albo malowanie, jej niższy koszt może być ważniejszy niż idealnie gładka krawędź.

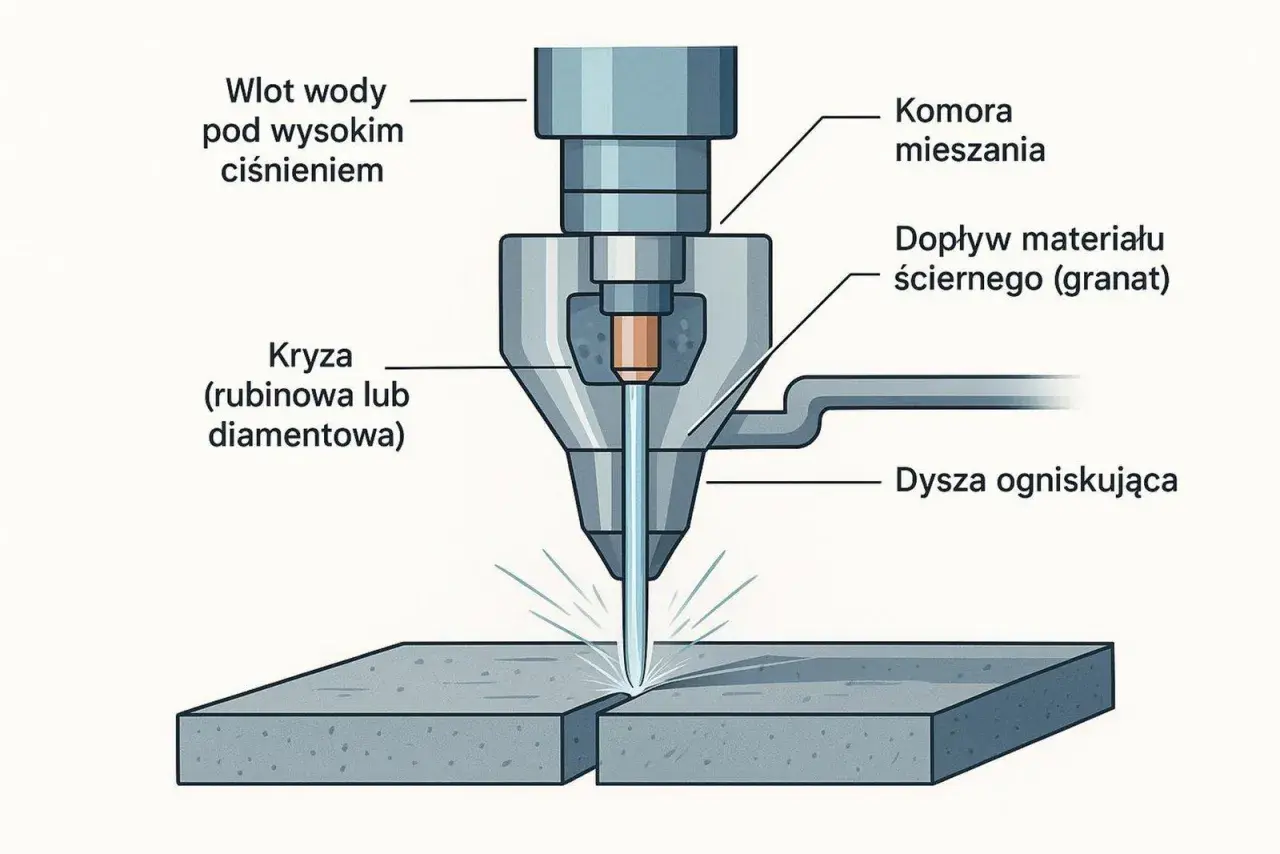

Waterjet wybieram przede wszystkim wtedy, gdy ciepło mogłoby zmienić właściwości materiału lub wypaczyć detal. Dotyczy to między innymi grubych stali nierdzewnych, aluminium, kamienia, szkła i materiałów kompozytowych. Cięcie jest dokładne, ale trzeba uwzględnić czas pracy, ścierniwo i konieczność osuszenia elementu.
Jak wygląda proces CNC od rysunku do gotowego detalu
Automatyzacja nie naprawi błędnego projektu. Maszyna wykona dokładnie to, co zapisano w pliku, dlatego przygotowanie dokumentacji jest równie ważne jak sama głowica tnąca. Najczęściej stosuje się pliki DXF, czasem DWG, STEP lub PDF jako materiał pomocniczy.
- Przygotowanie geometrii. Kontury powinny być zamknięte, bez podwójnych linii, przypadkowych punktów i elementów pomocniczych.
- Sprawdzenie skali. Rysunek musi być wykonany w rzeczywistych wymiarach, zwykle w milimetrach.
- Dobór parametrów. Operator ustawia moc, prędkość, ognisko, gaz, wysokość głowicy i sposób przebijania materiału.
- Nesting. Program układa detale na arkuszu tak, aby ograniczyć odpady. Przy większej serii może to wyraźnie obniżyć koszt materiału.
- Cięcie próbne lub kontrola pierwszego detalu. Przy nowych parametrach warto sprawdzić wymiar, krawędź i położenie otworów przed uruchomieniem całej partii.
- Kontrola i wykończenie. Detale mogą wymagać usunięcia zadziorów, oczyszczenia, znakowania albo kontroli przyrządem pomiarowym.
W projekcie trzeba uwzględnić tak zwaną szczelinę cięcia, czyli szerokość materiału usuwanego przez narzędzie. Oprogramowanie CNC zazwyczaj kompensuje ten wymiar automatycznie, ale błędny kontur lub niewłaściwa jednostka może przesunąć wymiar całego detalu. Najdroższe pomyłki często powstają przed uruchomieniem maszyny, na ekranie programu CAD.
Przeczytaj również: Parametry skrawania CNC - Jak dobrać i uniknąć błędów?
Otwory i narożniki wymagają szczególnej uwagi
Mały otwór w grubej blasze nie zawsze da się wykonać z taką samą jakością jak duży otwór w cienkim arkuszu. W praktyce przyjmuje się, że minimalna średnica zależy od technologii, grubości i materiału, dlatego nie warto projektować otworów „na styk” bez konsultacji z wykonawcą.
Ostre wewnętrzne narożniki mogą powodować zwolnienie ruchu głowicy, lokalne przegrzanie albo zwiększenie zadzioru. Niewielkie promienie często poprawiają jakość, skracają czas obróbki i ułatwiają późniejsze gięcie. Nie chodzi o zmienianie projektu bez zgody konstruktora, tylko o świadome sprawdzenie, czy geometria jest wykonalna.
Od czego zależy jakość krawędzi
Gładka krawędź nie wynika wyłącznie z wysokiej mocy urządzenia. Liczą się także prędkość przesuwu, ognisko wiązki, ciśnienie gazu, stan dyszy, czystość optyki i stabilne podparcie arkusza. Źle dobrana prędkość może pozostawić żużel, ukośną krawędź albo miejscowe nadtopienia.
Przy cięciu termicznym powstaje strefa wpływu ciepła, czyli obszar materiału, którego właściwości zostały zmienione przez temperaturę. W większości prostych detali nie stanowi ona problemu, ale przy elementach sprężystych, hartowanych lub przeznaczonych do precyzyjnego spawania trzeba ją uwzględnić.
| Problem na krawędzi | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Dużo zadziorów | Nieprawidłowa prędkość, zużyta dysza lub złe ciśnienie gazu | Parametry cięcia i stan elementów eksploatacyjnych |
| Ukośna krawędź | Niewłaściwe ognisko, zużyta optyka lub zbyt duża prędkość | Ustawienie głowicy i prostopadłość cięcia |
| Odkształcenie arkusza | Nadmierne nagrzewanie i zła kolejność konturów | Strategię cięcia, mostki i rozstaw detali |
| Niepełne przebicie | Za mała moc, zabrudzona dysza lub zbyt szybki start | Parametry przebijania i powierzchnię materiału |
| Niepasujące otwory | Błąd pliku, niewłaściwa kompensacja lub przesunięcie arkusza | Geometrię CAD, bazowanie i pierwszy detal kontrolny |
Jeżeli element będzie później gięty, otwory i wycięcia powinny być odsunięte od linii gięcia zgodnie z grubością oraz promieniem narzędzia. Zbyt mały odstęp może rozciągnąć krawędź otworu albo spowodować pęknięcie. Ten etap warto uzgodnić z osobą odpowiedzialną za gięcie, zanim plik trafi na maszynę.
Jak uniknąć błędów i dobrze przygotować wycenę
Najczęstszy błąd polega na przesłaniu samego rysunku bez informacji o materiale i liczbie sztuk. Dwa identyczne kontury mogą kosztować zupełnie inaczej, jeśli jeden ma być wycięty z blachy 1 mm, a drugi z nierdzewki 12 mm. Na cenę wpływają także czas przebijania, długość konturu, liczba otworów, zużycie gazu, nesting i obróbka końcowa.
Do zapytania najlepiej dołączyć plik z geometrią oraz krótką specyfikację:
- gatunek materiału i grubość,
- liczbę sztuk oraz informację, czy planowana jest seria,
- wymaganą tolerancję,
- oczekiwaną jakość krawędzi,
- informację o dalszym gięciu, spawaniu lub malowaniu,
- termin realizacji i sposób dostawy.
Nie porównuj ofert wyłącznie po cenie za kilogram. Tańsza usługa może nie obejmować gratowania, kontroli wymiarów, materiału albo przygotowania pliku. Przy małej liczbie sztuk duży udział w koszcie może mieć przezbrojenie, przygotowanie programu i minimalna opłata za uruchomienie maszyny, natomiast przy większej serii koszt jednostkowy zwykle spada.
Przed zamówieniem większej partii poproś o jeden detal kontrolny, zwłaszcza gdy element ma wejść w zespół z innymi częściami. Kilka minut pomiaru suwmiarką i sprawdzenie otworów może uchronić przed kosztownym powtórzeniem całej serii.
Bezpieczna praca z blachą wymaga więcej niż okularów
Cięte arkusze mają ostre krawędzie, a proces termiczny może powodować odpryski, dym i intensywne promieniowanie. W warsztacie potrzebne są między innymi rękawice odpowiednie do przenoszenia blach, okulary lub przyłbica, obuwie ochronne i sprawna wentylacja. Rękawice nie zastępują osłon maszyny, blokad dostępu ani procedury awaryjnego zatrzymania.
Przy cięciu ocynkowanej blachy trzeba zadbać o odciąg i ograniczyć wdychanie produktów powstających podczas nagrzewania powłoki. Butle z gazami powinny być stabilnie ustawione, a przewody, reduktory i przyłącza regularnie kontrolowane. Operator nie powinien usuwać żużla ani odpadu z obszaru roboczego, dopóki maszyna nie zatrzyma się i nie zostanie zabezpieczona.
W małym warsztacie łatwo lekceważyć pozornie prostą czynność, taką jak podnoszenie arkusza. Blacha o dużym formacie może wymagać dwóch osób albo odpowiedniego chwytaka, nawet jeśli jej grubość wydaje się niewielka. Najwięcej urazów nie powstaje podczas samego przejazdu głowicy, lecz przy przenoszeniu, odkładaniu i czyszczeniu detali.
Dobry wybór zaczyna się od właściwego kompromisu
Do prostych cięć i pasów wystarczy gilotyna lub nożyce. Do precyzyjnych obudów, płyt czołowych i skomplikowanych konturów najczęściej wybieram laser CNC. Przy grubych elementach konstrukcyjnych opłacalna może być plazma, a gdy nie wolno przegrzać materiału, przewagę zyskuje waterjet.
Najlepszy efekt daje połączenie poprawnego projektu, właściwie dobranej technologii i kontroli pierwszego detalu. Jeżeli przed wyceną podasz materiał, grubość, ilość, format oraz wymagania dotyczące krawędzi, wykonawca może dobrać proces bez zgadywania, a Ty łatwiej porównasz oferty i unikniesz niespodzianek przy odbiorze.
